Cómo elegir el mejor driver para motores paso a paso NEMA 17

Introducción: La Importancia del Driver Correcto

Elegir el driver adecuado para tus motores paso a paso NEMA 17 es crucial para el éxito de cualquier proyecto de impresión 3D, CNC o robótica. Un buen driver no solo asegura un movimiento preciso y silencioso, sino que también prolonga la vida útil de tus motores y componentes electrónicos. Después de probar más de 10 tipos de drivers en nuestro laboratorio DunaTech, puedo decirte con certeza que no todos los drivers son iguales, y una elección equivocada puede llevar a problemas como ruido excesivo, pérdida de pasos, vibraciones indeseadas e incluso el sobrecalentamiento de tus motores.

En este artículo, te guiaré a través de los aspectos más importantes para que sepas cómo elegir el mejor driver para motores paso a paso NEMA 17, optimizando así el rendimiento de tus equipos. Analizaremos las opciones más populares, sus pros y contras, y te daremos consejos prácticos para su configuración y mantenimiento. ¡Prepárate para llevar tus proyectos al siguiente nivel!

Tipos de Drivers para NEMA 17: ¿Cuál es el Ideal para Ti?

La elección del driver impacta directamente en el rendimiento, el ruido y la precisión de tu motor NEMA 17. A continuación, te presento los tipos de drivers más comunes y sus características principales, para que puedas decidir cuál se adapta mejor a tus necesidades y presupuesto.

1. A4988: El caballo de batalla económico

El A4988 es uno de los drivers más antiguos y extendidos en el mundo de la impresión 3D y la electrónica DIY. Su principal atractivo es el precio y la facilidad de uso. Es una opción muy accesible para quienes se inician o tienen un presupuesto ajustado.

• Lo bueno: Es extremadamente económico y fácil de encontrar en cualquier tienda de electrónica o en plataformas como AliExpress. Su configuración es sencilla, lo que lo hace ideal para proyectos básicos o prototipos donde el ruido no es una preocupación crítica.
• Lo malo: Produce bastante ruido audible debido a su método de control de corriente. Ofrece menos opciones de microstepping (hasta 1/16), lo que se traduce en movimientos menos suaves y una menor precisión en comparación con drivers más modernos. En mis pruebas con una impresora Ender 3, el A4988 funcionó bien para movimientos básicos, pero generó vibraciones molestas y un ruido constante, especialmente en movimientos rápidos o cambios de dirección. No lo recomendaría para aplicaciones donde el silencio es un factor importante.

2. DRV8825: Más potencia y un poco más de suavidad

El DRV8825 es una mejora significativa respecto al A4988, ofreciendo una mayor capacidad de corriente y opciones de microstepping más finas. Es una excelente opción intermedia para quienes buscan un mejor rendimiento sin un gran desembolso.

• Lo bueno: Permite una corriente de hasta 2.5A por fase (con buena disipación), lo que lo hace adecuado para motores NEMA 17 más potentes. Ofrece hasta 1/32 de microstepping, resultando en movimientos más suaves y menos ruido que el A4988. En DunaTech, este driver fue excelente al trabajar con filamentos flexibles como TPU, donde la suavidad del movimiento es clave para evitar atascos.
• Lo malo: Aunque es mejor que el A4988, aún puede generar algo de ruido. Puede ser incompatible con algunas placas base antiguas debido a diferencias en el mapeo de pines o la necesidad de ajustar la lógica de voltaje. Requiere una calibración más precisa del voltaje de referencia para evitar el sobrecalentamiento, ya que su capacidad de corriente es mayor.

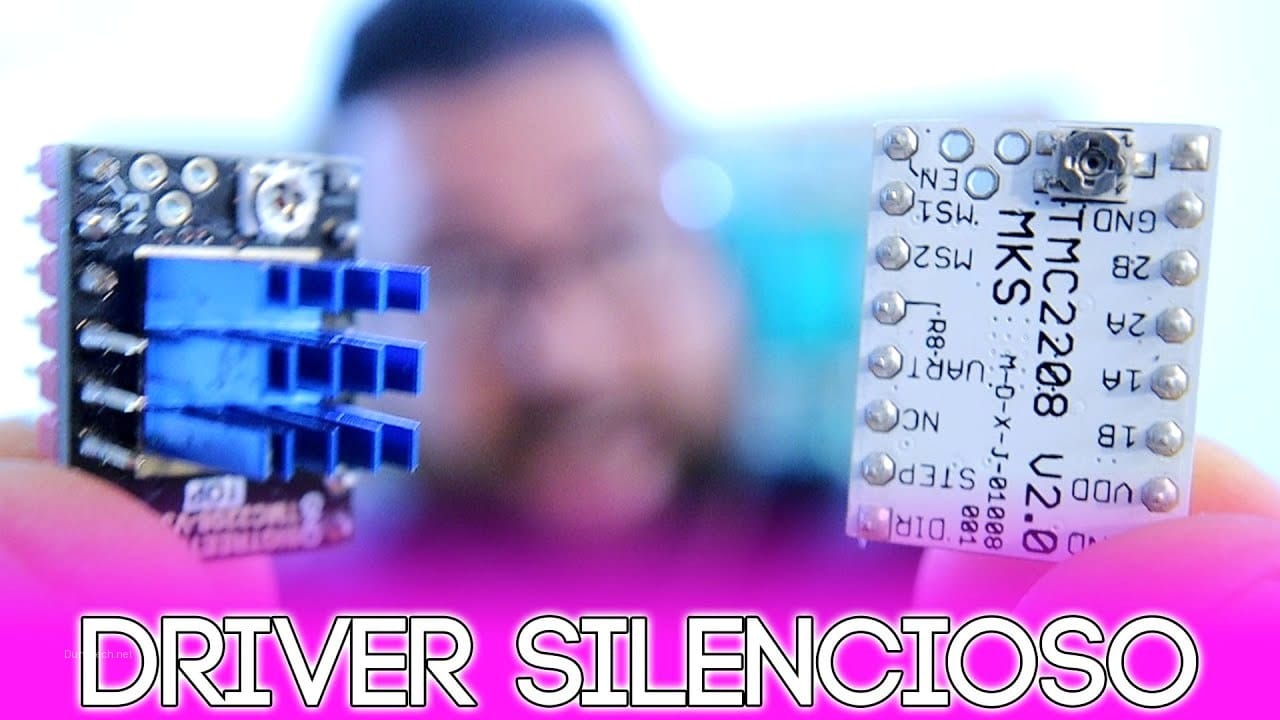

3. TMC2208: El rey del silencio

Los drivers de la serie TMC (Trinamic) son conocidos por su tecnología avanzada que reduce drásticamente el ruido del motor. El TMC2208 fue uno de los primeros en popularizar el funcionamiento ultra silencioso.

• Lo bueno: Es ultra silencioso gracias a tecnologías como StealthChop2, lo que lo hace ideal para impresoras 3D ubicadas en entornos domésticos o de oficina. Ofrece hasta 1/256 de microstepping (interpolado), lo que se traduce en movimientos increíblemente suaves y precisos. Es perfecto para impresoras 3D donde el ruido es un problema constante. En DunaTech lo probamos en una Prusa i3 y el resultado fue una impresión tan silenciosa que apenas podías notar que estaba funcionando, una verdadera maravilla.
• Lo malo: Es más caro que los drivers anteriores. Genera más calor que el A4988 o DRV8825 a la misma corriente, por lo que requiere una buena ventilación y disipadores de calor adecuados. Su configuración puede ser un poco más compleja, a menudo requiriendo ajustes en el firmware de la placa controladora.

4. TMC2209: Eficiencia y características avanzadas

El TMC2209 es una evolución del TMC2208, manteniendo el silencio pero añadiendo mejoras significativas en eficiencia y funcionalidad. Es, sin duda, uno de los drivers más recomendados actualmente.

• Lo bueno: Similar al TMC2208 en cuanto a funcionamiento ultra silencioso, pero con una mayor eficiencia energética y menor generación de calor. Incorpora características avanzadas como StallGuard (detección de fin de carrera sin contacto) y CoolStep (optimización de corriente para ahorro energético), lo que lo hace ideal para impresoras 3D de gama media-alta. Es nuestra elección favorita si buscas lo mejor en calidad-precio para impresoras 3D, ofreciendo un equilibrio perfecto entre silencio, precisión y funcionalidades avanzadas.
• Lo malo: Aunque es más eficiente que el TMC2208, sigue siendo más caro que los drivers básicos. Para aprovechar todas sus funciones (como StallGuard o CoolStep), requiere configuraciones avanzadas en el firmware (Marlin, Klipper, etc.), lo que puede ser un desafío para usuarios principiantes.

5. TMC2130/TMC5160: Para los más exigentes

Si bien los TMC2208 y TMC2209 son excelentes, existen opciones aún más avanzadas para proyectos de alto rendimiento, como los TMC2130 (SPI) y TMC5160 (SPI/UART). Estos drivers ofrecen las mismas ventajas de silencio y precisión, pero con una mayor capacidad de corriente y una comunicación SPI que permite un control más granular desde el firmware.

• Lo bueno: Mayor capacidad de corriente (hasta 2.5A para TMC2130, 3A-4.5A para TMC5160), lo que los hace adecuados para motores NEMA 17 más grandes o NEMA 23. La interfaz SPI permite un control total de todas las funciones del driver (corriente, microstepping, StallGuard, etc.) directamente desde el firmware, sin necesidad de potenciómetros físicos. Ideales para máquinas CNC o impresoras 3D de gran formato que requieren máxima potencia y precisión.
• Lo malo: Son los más caros de la lista. Su configuración es la más compleja, requiriendo una placa base compatible con SPI y una configuración detallada en el firmware. No son necesarios para la mayoría de los proyectos domésticos.

Criterios Clave para Seleccionar tu Driver NEMA 17

Para elegir el mejor driver para motores paso a paso NEMA 17, es fundamental considerar varios factores que influirán directamente en el rendimiento y la experiencia de uso. No se trata solo de elegir el más caro o el más potente, sino el que mejor se ajuste a tu proyecto específico.

1. Tipo de Proyecto y Requisitos de Ruido

¿Qué tipo de máquina estás construyendo? Para impresoras 3D domésticas o proyectos donde el silencio es primordial (como un grabador láser en un estudio), los drivers TMC (TMC2208, TMC2209) son la mejor opción. Si estás montando una máquina CNC ruidosa en un taller, un A4988 o DRV8825 podría ser suficiente, ya que el ruido del driver se perderá entre el de los motores y herramientas.

2. Presupuesto

El costo es siempre un factor. Los A4988 son los más económicos, seguidos por los DRV8825. Los drivers TMC son más caros, pero la inversión se justifica por el silencio y la precisión que ofrecen. Considera el costo total del proyecto y cuánto estás dispuesto a invertir en la calidad del movimiento.

3. Corriente del Motor NEMA 17

Cada motor NEMA 17 tiene una corriente nominal máxima (generalmente entre 0.8A y 2.0A). Asegúrate de que el driver que elijas pueda suministrar esa corriente de forma segura. Por ejemplo, un A4988 puede manejar hasta 1A-1.5A (con buena refrigeración), mientras que un DRV8825 puede llegar a 2.5A y los TMC más avanzados aún más. Si tu motor requiere 2A, un A4988 podría sobrecalentarse rápidamente.

4. Microstepping y Precisión

El microstepping divide cada paso completo del motor en pasos más pequeños, lo que resulta en un movimiento más suave y preciso. Los A4988 ofrecen hasta 1/16, los DRV8825 hasta 1/32, y los TMC pueden llegar a 1/256 (interpolado). Para impresoras 3D o aplicaciones que requieren alta resolución y acabados finos, un mayor microstepping es beneficioso. Para movimientos más gruesos o rápidos, un microstepping menor puede ser suficiente.

5. Compatibilidad con la Placa Controladora

Verifica que el driver sea compatible con tu placa controladora (RAMPS, SKR, MKS, etc.). La mayoría de los drivers son compatibles con el pinout Step/Dir estándar, pero algunos (especialmente los TMC en modo UART/SPI) requieren pines adicionales o una configuración específica en el firmware. Por ejemplo, para usar las funciones avanzadas de un TMC2209 en modo UART, tu placa debe tener los pines UART accesibles y tu firmware debe estar configurado para ello.

6. Facilidad de Configuración

Los A4988 y DRV8825 son relativamente fáciles de configurar, principalmente ajustando un potenciómetro. Los drivers TMC, especialmente en modos UART o SPI, requieren una configuración más avanzada a través del firmware, lo que puede ser un desafío para principiantes. Si eres nuevo en esto, quizás quieras empezar con algo más sencillo.

7. Disipación de Calor y Refrigeración

Todos los drivers generan calor, especialmente a corrientes elevadas. Los drivers TMC, aunque eficientes, pueden requerir una mejor disipación de calor que los A4988/DRV8825 a la misma corriente. Asegúrate de que el driver venga con un disipador y considera añadir un ventilador si vas a operar a corrientes altas o en un entorno cerrado. La falta de refrigeración adecuada es una causa común de fallos en los drivers.

Calibración y Ajustes: Maximizando el Rendimiento y la Vida Útil

Una vez que has elegido el mejor driver para motores paso a paso NEMA 17, la calibración adecuada es fundamental para garantizar su rendimiento óptimo y evitar problemas como el sobrecalentamiento o la pérdida de pasos. El ajuste del voltaje de referencia (Vref) es el paso más crítico.

1. Identifica el Valor de Corriente Recomendado para tu Motor

Cada motor NEMA 17 tiene una corriente nominal máxima especificada por el fabricante en su hoja de datos (datasheet). Este valor es crucial. Por ejemplo, si tu motor es de 1.5A, no querrás configurarlo a 2A. Generalmente, se recomienda configurar el driver a un 80-90% de la corriente nominal máxima del motor para evitar sobrecalentamiento y prolongar su vida útil. Ojo con esto: si no encuentras la hoja de datos, puedes buscar motores similares o empezar con un valor conservador (por ejemplo, 0.8A para un motor de impresora 3D estándar) e ir ajustando.

2. Calcula el Vref Necesario

La mayoría de los drivers tienen una fórmula para calcular el voltaje de referencia (Vref) a partir de la corriente deseada. Por ejemplo:

• A4988: Vref = Corriente_Deseada * 8 * Rsense (donde Rsense suele ser 0.1 Ohm, así que Vref = Corriente_Deseada * 0.8)
• DRV8825: Vref = Corriente_Deseada * 2 * Rsense (donde Rsense suele ser 0.1 Ohm, así que Vref = Corriente_Deseada * 0.2)
• TMC2208/TMC2209 (en modo Standalone): Vref = Corriente_Deseada * 0.113 (para Rsense de 0.11 Ohm) o Vref = Corriente_Deseada * 0.165 (para Rsense de 0.15 Ohm). Verifica el valor de Rsense en tu driver, suele estar impreso en el chip o en la placa.

En mi experiencia, es mejor empezar con un Vref ligeramente más bajo y aumentarlo si el motor pierde pasos, que empezar demasiado alto y arriesgarte a quemar el motor o el driver.

3. Ajuste del Potenciómetro con Multímetro

Con la placa controladora apagada, conecta tu multímetro en modo de voltaje DC. Coloca la punta positiva en el potenciómetro del driver (generalmente un tornillo pequeño en la parte superior) y la punta negativa en un pin GND de la placa. Enciende la placa (sin los motores conectados inicialmente para mayor seguridad, aunque algunos prefieren tenerlos conectados para ver el efecto). Gira el potenciómetro con un destornillador de cerámica (para evitar cortocircuitos) hasta alcanzar el Vref calculado. Una vez ajustado, apaga la placa, conecta los motores y vuelve a encender.

4. Pruebas y Ajustes Finos

Realiza movimientos rápidos y lentos con tus motores. Observa si hay pérdida de pasos (el motor no se mueve la distancia esperada), vibraciones excesivas o si el motor se calienta demasiado. Si pierde pasos, aumenta ligeramente el Vref (en incrementos pequeños, por ejemplo, 0.05V). Si se calienta excesivamente (más de 60°C al tacto), reduce el Vref. Este proceso de prueba y error es crucial para encontrar el punto óptimo.

5. Consideraciones Específicas para Drivers TMC

Si usas drivers TMC en modo UART o SPI, la corriente se configura directamente por software en el firmware (Marlin, Klipper, etc.), eliminando la necesidad del potenciómetro. Esto es una gran ventaja, ya que permite ajustes precisos sin manipulación física. Asegúrate de activar funciones como StealthChop (para silencio) y CoolStep (para eficiencia) en tu firmware si tu driver las soporta. En DunaTech, siempre recomendamos el modo UART/SPI para los TMC por la flexibilidad y el control que ofrece.

Errores Comunes y Soluciones en Drivers NEMA 17

Incluso con el mejor driver para motores paso a paso NEMA 17, pueden surgir problemas si no se configuran o manejan correctamente. Aquí te detallo los errores más comunes que hemos encontrado en DunaTech y cómo solucionarlos, con un enfoque en síntomas, causas y soluciones prácticas.

1. Motor que Pierde Pasos o se Detiene

Síntomas: El motor no se mueve la distancia esperada, produce un sonido de «clic» o «salto», o se detiene por completo durante el movimiento. En impresoras 3D, esto se traduce en capas desplazadas o impresiones fallidas.

Causas:

• Vref demasiado bajo: El driver no suministra suficiente corriente para mover la carga.
• Velocidad o aceleración excesiva: El motor no puede seguir el ritmo.
• Cableado incorrecto: Fases del motor mal conectadas al driver.
• Obstrucción mecánica: Algo bloquea el movimiento del eje.
• Sobrecalentamiento del driver o motor: La protección térmica se activa.

Soluciones:

• Ajustar Vref: Aumenta el voltaje de referencia en pequeños incrementos (0.05V) hasta que el motor se mueva suavemente sin perder pasos.
• Reducir velocidad/aceleración: Ajusta estos parámetros en el firmware de tu máquina.
• Verificar cableado: Asegúrate de que los cables del motor estén conectados correctamente a las fases del driver. Un error común es mezclar los pares de bobinas.
• Revisar la mecánica: Lubrica varillas, revisa correas tensadas en exceso o poleas sueltas.
• Mejorar refrigeración: Añade disipadores más grandes o un ventilador al driver y al motor.

2. Ruido Excesivo del Motor

Síntomas: El motor emite un zumbido fuerte, un chirrido agudo o vibraciones notorias durante el funcionamiento.

Causas:

• Driver A4988/DRV8825: Estos drivers son inherentemente más ruidosos que los TMC.
• Vref demasiado alto: Exceso de corriente puede generar más ruido y vibración.
• Microstepping bajo: Pasos más grandes generan más vibración y ruido.
• Modo de funcionamiento incorrecto (en TMC): StealthChop desactivado o SpreadCycle activo en entornos donde se busca silencio.

Soluciones:

• Actualizar el driver: Si el ruido es inaceptable, considera cambiar a un driver TMC (TMC2208 o TMC2209) para un funcionamiento ultra silencioso.
• Ajustar Vref: Intenta reducir ligeramente el Vref si el motor no pierde pasos.
• Aumentar microstepping: Si tu driver lo permite, configura un microstepping mayor (ej. 1/32 en DRV8825, 1/128 o 1/256 en TMC).
• Configurar modo TMC: Asegúrate de que StealthChop esté activado en el firmware para drivers TMC.

3. Sobrecalentamiento del Driver o Motor

Síntomas: El driver o el motor están muy calientes al tacto (más de 60°C), el driver se apaga intermitentemente (protección térmica) o el motor pierde fuerza.

Causas:

• Vref demasiado alto: Suministro excesivo de corriente.
• Falta de disipación de calor: Disipadores pequeños o ausencia de ventilación.
• Carga mecánica excesiva: El motor trabaja más de lo que debería.
• Driver subdimensionado: El driver no puede manejar la corriente requerida por el motor.

Soluciones:

• Reducir Vref: Ajusta el voltaje de referencia al valor óptimo (80-90% de la corriente nominal del motor).
• Mejorar refrigeración: Instala disipadores de calor más grandes en los drivers y un ventilador que sople directamente sobre ellos. En una ocasión, un DRV8825 sin ventilación quemó una placa RAMPS por exceso de temperatura; ¡no subestimes la importancia de la refrigeración!
• Revisar la mecánica: Asegúrate de que no haya fricción innecesaria en los ejes.
• Considerar un driver más potente: Si tu motor es de alta corriente, quizás necesites un driver como el TMC5160.

4. Inversión del Sentido de Giro del Motor

Síntomas: El motor gira en la dirección opuesta a la esperada.

Causas:

• Cableado de bobinas invertido: Los cables de una de las bobinas están al revés.
• Configuración de firmware: El sentido de giro está invertido en el software.

Soluciones:

• Invertir una bobina: Desconecta y vuelve a conectar uno de los pares de cables del motor (ej. 1A y 1B) al revés. No inviertas los cuatro cables.
• Ajustar firmware: En Marlin o Klipper, puedes invertir el sentido de giro de un eje con una simple línea de código (ej. #define INVERT_X_DIR true).

Conocer estos problemas y sus soluciones te ahorrará muchas horas de frustración y te permitirá mantener tus proyectos funcionando sin problemas. En DunaTech, siempre decimos que la clave está en la paciencia y la experimentación controlada.

Preguntas Frecuentes sobre Drivers NEMA 17

Aquí respondemos a algunas de las dudas más comunes que surgen al elegir el mejor driver para motores paso a paso NEMA 17 y trabajar con ellos.

¿Cuál es el mejor driver para una impresora 3D casera si busco silencio?

Si tu prioridad es el silencio y una excelente calidad de impresión, el TMC2209 es, sin duda, la mejor opción. Ofrece un funcionamiento ultra silencioso gracias a StealthChop y características avanzadas como StallGuard. Para algo más económico pero con un buen equilibrio entre ruido y rendimiento, el DRV8825 es una alternativa decente, aunque no tan silenciosa.

¿Puedo usar un driver TMC2208 en una placa antigua como la RAMPS 1.4?

Sí, es posible usar un TMC2208 o TMC2209 en una RAMPS 1.4, pero con algunas consideraciones. Necesitarás actualizar el firmware (Marlin, por ejemplo) para que reconozca el driver y, si quieres usar el modo UART para configurar la corriente por software, tendrás que hacer algunas modificaciones de cableado en la placa o usar adaptadores específicos. En modo Standalone (con potenciómetro), la compatibilidad es más directa.

¿Cómo sé si mi motor NEMA 17 está sobrecalentando?

La forma más sencilla es tocar el motor después de un tiempo de funcionamiento. Si está demasiado caliente al tacto (más de 60-70°C), está sobrecalentando. Puedes usar un termómetro infrarrojo para una medición más precisa. Un motor sobrecalentado puede perder pasos, reducir su vida útil o incluso dañar sus componentes internos. La solución suele ser reducir el Vref o mejorar la ventilación.

¿Es necesario poner disipadores de calor en todos los drivers?

Absolutamente sí. Todos los drivers de motores paso a paso generan calor, especialmente cuando operan a corrientes elevadas. Los disipadores de calor son esenciales para disipar ese calor y evitar el sobrecalentamiento del chip, lo que podría llevar a la activación de la protección térmica (apagando el motor temporalmente) o, en el peor de los casos, a la destrucción del driver. Siempre recomiendo añadir un ventilador que sople sobre los disipadores, especialmente en entornos cerrados o con drivers TMC.

¿Qué significa el microstepping y por qué es importante?

El microstepping es una técnica que permite al driver dividir cada paso completo del motor en pasos más pequeños. Por ejemplo, un motor de 200 pasos por revolución con 1/16 de microstepping realizará 3200 micropasos para una revolución completa. Esto es importante porque reduce las vibraciones, hace que el movimiento sea más suave y aumenta la precisión de posicionamiento, lo cual es crucial en aplicaciones como la impresión 3D para obtener superficies más lisas y detalles finos.

Conclusión: Tu Proyecto, Tu Driver

Como hemos visto, elegir el mejor driver para motores paso a paso NEMA 17 no es una decisión única para todos. Depende en gran medida de las necesidades específicas de tu proyecto, tu presupuesto y tu nivel de experiencia. Desde los económicos A4988 para proyectos básicos hasta los avanzados TMC5160 para aplicaciones de alto rendimiento, existe una opción para cada escenario.

En DunaTech, nuestra recomendación general para la mayoría de los usuarios de impresoras 3D y proyectos DIY que buscan un equilibrio entre silencio, precisión y precio, es el TMC2209. Ofrece un rendimiento excepcional y una experiencia de usuario muy mejorada. Sin embargo, si el presupuesto es muy ajustado, el DRV8825 sigue siendo una opción competente.

Recuerda siempre la importancia de una correcta calibración del Vref y una adecuada disipación de calor. Estos dos factores son clave para la longevidad y el buen funcionamiento de tus drivers y motores. Si tienes dudas técnicas o necesitas asesoramiento personalizado, ¡déjalas en los comentarios y te ayudaremos con gusto!

— El equipo de DunaTech
