Introducción
En DunaTech, pasamos incontables horas probando impresoras 3D de todo tipo, desde modelos de escritorio compactos hasta bestias de gran formato. Una constante que hemos notado, especialmente en máquinas con camas calefactadas de gran tamaño, es que la estabilidad de la plataforma de impresión es crucial. Un soporte inadecuado puede ser el culpable de impresiones fallidas, capas irregulares y, en última instancia, de una frustración considerable. Por eso, hemos desarrollado una guía detallada para que puedas construir tu propio soporte para la cama de tu impresora 3D, mejorando drásticamente la calidad y fiabilidad de tus proyectos. Este proyecto DIY no solo te ahorrará dinero, sino que te dará un control total sobre la estabilidad de tu máquina.
¿Por qué necesitas un soporte para la cama de tu impresora 3D?
Un soporte robusto para la cama de tu impresora 3D es fundamental para garantizar impresiones de alta calidad y prolongar la vida útil de tu equipo. La cama de impresión, especialmente en modelos de gran formato como las populares Creality CR-10 o Ender 5 Plus, soporta un peso considerable (la propia cama, el cristal o lámina de impresión, y a veces la pieza impresa) y está sometida a constantes ciclos de calentamiento y enfriamiento. Sin un soporte adecuado, esta estructura puede combarse, vibrar o desalinearse, llevando a problemas como:
- Problemas de nivelación recurrentes: Una cama inestable es casi imposible de nivelar de forma consistente, lo que resulta en una mala adhesión de la primera capa.
- «Warping» y delaminación: Las vibraciones y los movimientos indeseados pueden hacer que las piezas se despeguen de la cama o que las capas no se unan correctamente.
- Impresiones con «ghosting» o artefactos: Las vibraciones se transmiten a la pieza, creando patrones no deseados en la superficie.
- Desgaste prematuro de componentes: Los motores del eje Z y los rodamientos pueden sufrir un estrés adicional al intentar compensar una cama inestable.
En mi experiencia, invertir tiempo en un buen soporte para la cama de tu impresora 3D es una de las mejoras con mayor retorno de inversión que puedes hacer. No solo verás una mejora inmediata en la calidad de tus impresiones, sino que también reducirás el tiempo dedicado a solucionar problemas y calibrar constantemente. Este proyecto es especialmente beneficioso para impresoras con camas voladizas o aquellas que utilizan un solo motor en el eje Z para mover la cama.
Materiales y herramientas esenciales para tu proyecto
Para construir un soporte para la cama de tu impresora 3D que sea duradero y funcional, necesitarás una serie de componentes específicos y herramientas básicas. La elección de los materiales es clave para la rigidez y estabilidad del conjunto.
Materiales principales:
- Perfil de aluminio extruido (2040 o 2020): Este es el esqueleto de nuestro soporte. El perfil 2040 (20x40mm) ofrece una rigidez superior y es ideal para camas grandes o si buscas máxima estabilidad. El 2020 (20x20mm) es más ligero y suficiente para camas más pequeñas o si el espacio es limitado. Puedes encontrar estos perfiles en tiendas de bricolaje, proveedores de componentes para impresoras 3D o en plataformas como AliExpress. Busca perfiles de buena calidad para evitar deformaciones.
- Tornillos M5 y tuercas en T (T-nuts): Estos son los elementos de fijación estándar para perfiles de aluminio. Las tuercas en T se deslizan dentro de las ranuras del perfil y permiten atornillar componentes desde cualquier punto. Asegúrate de tener suficientes para todas las uniones y para fijar el soporte a la base de la impresora.
- Filamento para impresión 3D (PLA, PETG o ABS): Necesitarás tu propia impresora 3D para fabricar las piezas de conexión personalizadas. El PLA es fácil de imprimir y económico, ideal para prototipos. Sin embargo, si tu cama alcanza altas temperaturas (más de 60-70°C), el PETG o incluso el ABS serán más adecuados por su mayor resistencia al calor y durabilidad.
Herramientas necesarias:
- Impresora 3D: Obviamente, para imprimir las piezas de conexión. Si aún no tienes una, te animamos a leer nuestra guía sobre cómo elegir la mejor impresora 3D en 2026.
- Llave Allen y destornillador: Para apretar los tornillos M5 y ensamblar la estructura.

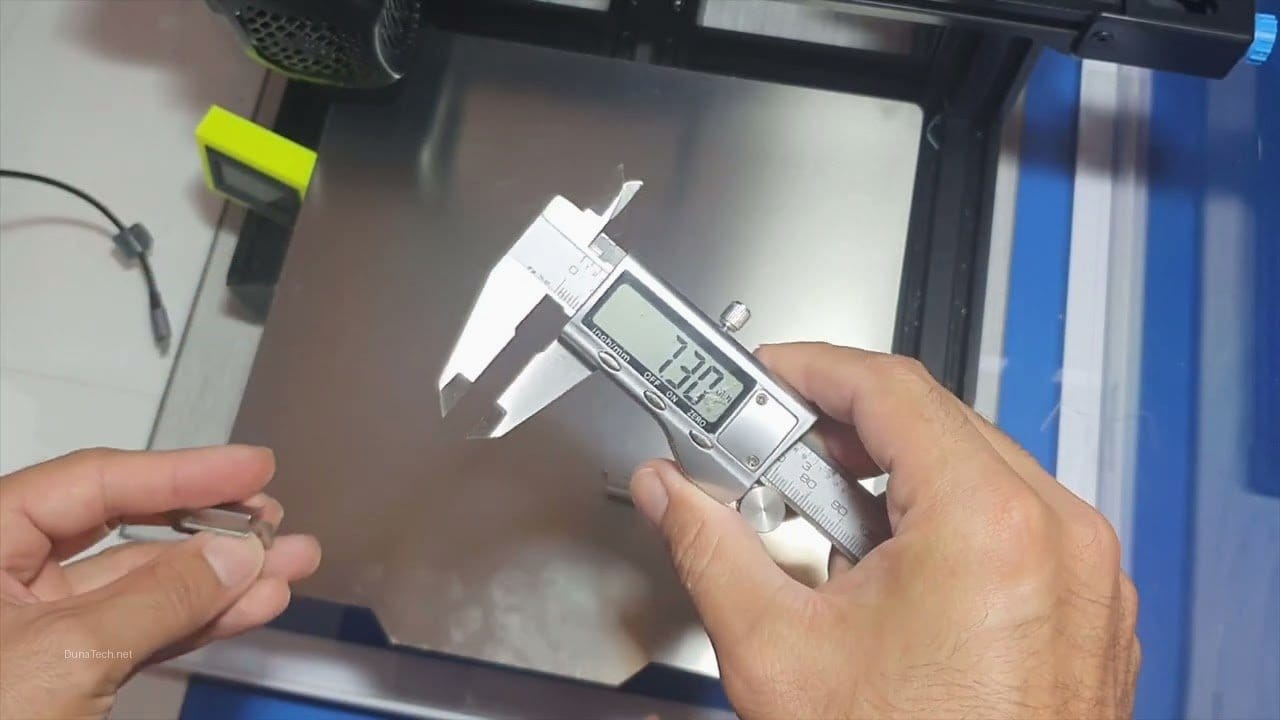

- Cinta métrica o calibre digital: Para medir con precisión los perfiles de aluminio y asegurar un ajuste perfecto.
- Sierra para metal (opcional): Si necesitas cortar los perfiles de aluminio a medida. Muchas tiendas online los venden ya cortados a las longitudes estándar, lo cual es muy conveniente.
Componentes opcionales para una mejora adicional:
- Amortiguadores de goma o pies antivibración: Colocados entre el soporte y la base de la impresora, o en los puntos de apoyo, pueden reducir significativamente las vibraciones transmitidas al resto de la estructura.
- Nivel láser o nivel de burbuja de precisión: Para una nivelación y alineación milimétrica del soporte y la cama.
- Fijador de roscas (Loctite): Para asegurar que los tornillos no se aflojen con el tiempo debido a las vibraciones.
Con estos materiales y herramientas, estarás listo para empezar a construir un soporte para la cama de tu impresora 3D que transformará tu experiencia de impresión.
Guía paso a paso para construir tu soporte de cama 3D
Construir tu propio soporte para la cama de tu impresora 3D es un proyecto gratificante que no requiere habilidades avanzadas. Sigue estos pasos detallados para asegurar un montaje correcto y efectivo.
1. Diseño y modelado de las piezas de conexión
El primer paso es diseñar las piezas que unirán el perfil de aluminio a la estructura de tu impresora y a la propia cama. Utiliza software CAD como Fusion 360, Tinkercad o FreeCAD. Estas piezas deben ser lo suficientemente robustas para soportar el peso y las vibraciones. Considera los siguientes puntos:
- Puntos de anclaje: Identifica dónde se fijará el soporte a la base de tu impresora y a la cama. Generalmente, se utilizan los mismos puntos de anclaje que ya existen para los rodamientos lineales o los soportes de la cama.
- Geometría: Las piezas deben abrazar firmemente el perfil de aluminio y proporcionar una superficie plana para la fijación. Piensa en un diseño que distribuya la carga de manera uniforme.
- Tolerancias: Deja una pequeña holgura (0.2-0.3 mm) para los tornillos y para que el perfil de aluminio encaje sin forzar.
En DunaTech, hemos experimentado con varios diseños y hemos encontrado que los soportes en forma de «L» o «U» que se atornillan a la parte inferior de la cama y al perfil son los más efectivos. Si no te sientes cómodo diseñando desde cero, busca modelos ya existentes en plataformas como Thingiverse o Printables, adaptándolos a las dimensiones de tu impresora.
2. Impresión de las piezas de conexión
Una vez que tengas tus diseños, es hora de imprimirlos. La configuración de impresión es crucial para la resistencia de estas piezas:
- Material: Si tu cama no supera los 60°C, el PLA es una opción viable y económica. Para camas que alcanzan temperaturas más altas (70°C o más), o si buscas máxima durabilidad, el PETG es una excelente alternativa. El ABS también es una opción, pero es más difícil de imprimir.
- Altura de capa: 0.2 mm es un buen equilibrio entre detalle y resistencia.
- Relleno: Aumenta el relleno a un 40-60% (patrón cúbico o giroidal) para una mayor resistencia mecánica. Estas piezas estarán bajo estrés, así que no escatimes en relleno.
- Perímetros/Paredes: Incrementa el número de perímetros a 3 o 4 para añadir robustez.
- Velocidad de impresión: Una velocidad moderada (40-60 mm/s) ayuda a asegurar una buena adhesión de capas y piezas más fuertes.
Ojo con esto: La humedad en el filamento puede debilitar las piezas impresas. Si notas problemas de extrusión o piezas quebradizas, considera secar tu filamento. Tenemos una guía completa sobre el Sovol Secador de Filamento que te puede ser muy útil.
3. Ensamblaje del soporte de aluminio
Con las piezas impresas listas, es momento de montar la estructura:
- Corte del perfil de aluminio: Mide la longitud de tu cama de impresión y corta el perfil de aluminio a esa medida. Si tu cama es muy grande, considera usar dos perfiles paralelos para mayor estabilidad. Si compras los perfiles online, a menudo puedes pedirlos ya cortados a medida.
- Fijación de las piezas impresas: Desliza las tuercas en T en las ranuras del perfil de aluminio. Coloca las piezas impresas en los extremos y en los puntos intermedios necesarios, y atorníllalas firmemente al perfil usando los tornillos M5. Asegúrate de que las piezas queden bien alineadas y apretadas.
- Montaje a la impresora: Fija el conjunto del perfil de aluminio y las piezas impresas a la base de tu impresora 3D. Esto puede implicar atornillarlo a la estructura existente o a los perfiles del marco. Asegúrate de que el soporte quede paralelo a la cama de impresión.
- Fijación a la cama: Finalmente, atornilla las piezas impresas superiores a la parte inferior de la cama de impresión. Es crucial que esta conexión sea sólida y que no haya holguras.
4. Ajuste y nivelación final
Este es el paso crítico para asegurar que tu nuevo soporte para la cama de tu impresora 3D cumpla su función:
- Verificación de la rigidez: Intenta mover la cama con la mano. Deberías notar una reducción significativa en el bamboleo o la flexión.
- Nivelación de la cama: Realiza el proceso de nivelación de tu impresora como de costumbre. Con el nuevo soporte, deberías encontrar que la cama se mantiene nivelada por mucho más tiempo y con mayor precisión. Un nivel láser o un nivel de burbuja de alta precisión puede ser útil para una verificación inicial de la planitud.
- Ajustes finos: Si notas alguna desalineación, afloja ligeramente los tornillos, ajusta la posición y vuelve a apretar. La paciencia en este paso se traduce en impresiones de mayor calidad.
¡Felicidades! Has construido un soporte para la cama de tu impresora 3D que mejorará sustancialmente la estabilidad y la calidad de tus impresiones.
Optimización y ajustes avanzados para un rendimiento superior
Una vez que hayas instalado tu soporte para la cama de tu impresora 3D, hay algunas mejoras y ajustes adicionales que puedes considerar para exprimir al máximo su rendimiento y llevar la calidad de tus impresiones al siguiente nivel.
1. Implementación de amortiguación de vibraciones
Aunque el perfil de aluminio ya añade una gran rigidez, las vibraciones generadas por los motores y el movimiento de los ejes pueden seguir afectando la calidad de impresión. Para mitigar esto:
- Pies antivibración de goma: Instala pies de goma debajo de los puntos de apoyo del soporte o de la impresora en general. Estos absorben las vibraciones antes de que se transmitan a la superficie de trabajo.
- Aislamiento entre el soporte y la cama: Considera añadir pequeñas almohadillas de goma o silicona entre las piezas impresas y la cama de impresión. Esto puede ayudar a aislar aún más la cama de cualquier vibración residual del soporte.
2. Refuerzo estructural adicional
Para impresoras con camas extremadamente grandes o si utilizas materiales muy pesados, podrías necesitar un refuerzo extra:
- Perfiles de soporte cruzados: Si utilizas un solo perfil de aluminio, añadir uno o dos perfiles más pequeños de forma transversal puede aumentar la rigidez torsional.
- Escuadras internas: Utiliza escuadras de aluminio internas en las uniones de los perfiles para asegurar una conexión aún más robusta.
3. Gestión térmica para camas calefactadas
Si tu impresora tiene una cama calefactada, es importante asegurarse de que el nuevo soporte no interfiera con su funcionamiento o eficiencia:
- Aislamiento térmico: Si las piezas impresas están muy cerca de la cama calefactada, asegúrate de que el material (PETG o ABS) pueda soportar las temperaturas. En algunos casos, podrías considerar añadir una fina capa de aislamiento térmico (como corcho o espuma de silicona de alta temperatura) entre la cama y las piezas de soporte para reducir la transferencia de calor al perfil de aluminio.
- Monitoreo de temperatura: Después de la instalación, monitorea la temperatura de la cama para asegurarte de que sigue alcanzando y manteniendo la temperatura deseada sin problemas.
4. Mantenimiento y verificación periódica
Un buen mantenimiento asegura que tu soporte para la cama de tu impresora 3D siga funcionando a la perfección:
- Reapriete de tornillos: Las vibraciones pueden aflojar los tornillos con el tiempo. Realiza revisiones periódicas y reaprieta todos los tornillos M5. Si usaste fijador de roscas, este paso será menos frecuente.
- Inspección de piezas impresas: Verifica visualmente las piezas impresas en busca de grietas o signos de desgaste, especialmente si utilizaste PLA y la cama alcanza altas temperaturas. Reemplázalas si es necesario.
- Verificación de nivelación: Aunque el soporte mejora la estabilidad, la nivelación sigue siendo importante. Realiza una nivelación de cama después de cualquier ajuste o si notas problemas en las impresiones.
Al considerar estos ajustes avanzados, no solo estarás construyendo un soporte para la cama de tu impresora 3D, sino que estarás creando una base sólida y optimizada para tus proyectos de impresión más exigentes.
Errores comunes y soluciones al construir un soporte de cama 3D
Incluso con una guía detallada, es posible encontrarse con algunos obstáculos al construir un soporte para la cama de tu impresora 3D. Aquí te presento los errores más comunes que hemos identificado en DunaTech y cómo solucionarlos eficazmente, basándonos en nuestra experiencia.
Error 1: La cama sigue desalineada o con «bamboleo»
Síntoma: A pesar de instalar el soporte, la cama aún se mueve o no mantiene la nivelación.
Causa probable: Las piezas impresas no tienen suficiente rigidez, el perfil de aluminio no es lo suficientemente robusto para el tamaño de la cama, o las fijaciones están flojas.
Solución:
- Refuerza las piezas impresas: Si usaste PLA, considera reimprimir las piezas con PETG o ABS, que son más resistentes al calor y a la deformación. Aumenta el relleno a un 60-80% y el número de perímetros a 4-5.
- Perfil más robusto: Si tu cama es grande (más de 250x250mm) y usaste perfil 2020, cámbialo por un 2040. Para camas muy grandes, incluso dos perfiles 2040 paralelos pueden ser necesarios.
- Ajuste de tornillos: Revisa y aprieta todos los tornillos M5 que sujetan las piezas impresas al perfil y el soporte a la impresora. Asegúrate de que las tuercas en T estén bien asentadas en las ranuras del perfil.
Error 2: Vibraciones excesivas persisten en las impresiones
Síntoma: Aún aparecen «ghosting» o patrones no deseados en las paredes de las piezas, o se escucha un ruido excesivo durante la impresión.
Causa probable: Las vibraciones se transmiten desde la impresora a la superficie de trabajo, o el propio soporte no está completamente aislado.
Solución:
- Amortiguadores de goma: Si no los has usado, instálalos. Coloca pies de goma de buena calidad debajo de los puntos de apoyo del soporte, o incluso debajo de toda la impresora. Los amortiguadores de silicona también son una excelente opción.
- Aislamiento de la superficie: Asegúrate de que la impresora no esté directamente sobre una superficie resonante. Una losa de hormigón o una alfombrilla antivibración debajo de la impresora pueden hacer una gran diferencia.
- Revisa la estructura: Asegúrate de que no haya ninguna pieza suelta en la impresora misma (ventiladores, motores, etc.) que pueda estar generando vibraciones adicionales.
Error 3: Tornillos que se aflojan con el tiempo
Síntoma: Después de varias horas de impresión, los tornillos del soporte se aflojan, comprometiendo la estabilidad.
Causa probable: Las vibraciones constantes de la impresora hacen que los tornillos pierdan su agarre.
Solución:
- Fijador de roscas (Loctite): Aplica una pequeña cantidad de fijador de roscas (de resistencia media) en las roscas de los tornillos M5 antes de apretarlos. Esto crea una unión más segura que resiste las vibraciones.
- Tuercas autoblocantes: Si es posible, reemplaza las tuercas M5 estándar por tuercas autoblocantes (con inserto de nylon). Estas ofrecen una mayor resistencia al aflojamiento.
- Arandelas de seguridad: Las arandelas Grower o de presión también pueden ayudar a mantener los tornillos apretados.
Error 4: Interferencia con otros componentes de la impresora
Síntoma: El nuevo soporte choca con cables, motores, o el final de carrera del eje Z.
Causa probable: Diseño o medición incorrecta de las piezas impresas o del perfil de aluminio.
Solución:
- Revisa el diseño: Antes de imprimir, verifica las dimensiones y la ubicación de los componentes de tu impresora en el software CAD. Asegúrate de que haya suficiente espacio libre.
- Ajusta la altura del final de carrera Z: Si el soporte eleva la cama, es posible que necesites ajustar la posición del final de carrera del eje Z para que la impresora detecte correctamente la posición inicial.
- Gestión de cables: Asegúrate de que los cables de la cama calefactada y los termistores tengan suficiente holgura y no queden atrapados o rozando el nuevo soporte.
Al anticipar y saber cómo resolver estos problemas comunes, podrás construir un soporte para la cama de tu impresora 3D de manera más eficiente y con resultados óptimos.
Preguntas Frecuentes (FAQ)
¿Qué perfil de aluminio debo usar, 2020 o 2040?
Para la mayoría de las impresoras con camas de tamaño estándar (hasta 235x235mm), el perfil 2020 es suficiente. Sin embargo, si tienes una impresora con una cama grande (300x300mm o más) o si buscas la máxima rigidez, el perfil 2040 es la mejor opción, ya que ofrece el doble de resistencia a la flexión.
¿Es necesario usar piezas impresas o puedo comprar conectores metálicos?
No es estrictamente necesario usar piezas impresas. Puedes encontrar conectores de esquina y soportes metálicos para perfiles de aluminio en tiendas especializadas. Sin embargo, las piezas impresas te permiten personalizar el diseño para un ajuste perfecto a tu modelo de impresora y pueden ser más económicas si ya tienes una impresora 3D.
¿Puedo usar otro material además de aluminio para el soporte?
Sí, podrías usar madera o perfiles de acero, pero el aluminio extruido 2040/2020 es el material más recomendado. Ofrece una excelente relación rigidez-peso, es fácil de trabajar, no se oxida y es compatible con una gran variedad de accesorios estándar para impresoras 3D. La madera puede deformarse con la humedad o el calor, y el acero es mucho más pesado y difícil de cortar.
¿Cuánto tiempo se tarda en construir este soporte?
El tiempo total puede variar. El diseño de las piezas impresas puede llevar de 1 a 3 horas si eres principiante, o menos si usas un diseño existente. La impresión de las piezas puede tomar entre 4 y 8 horas, dependiendo de su tamaño y configuración. El ensamblaje y ajuste final rara vez toma más de 1 a 2 horas. En total, podrías tener tu soporte listo en un día, incluyendo el tiempo de impresión.
¿Este soporte es compatible con cualquier impresora 3D?
Este concepto de soporte es adaptable a la mayoría de las impresoras 3D FDM con cama móvil. Sin embargo, el diseño específico de las piezas impresas y las dimensiones del perfil de aluminio deberán adaptarse a tu modelo de impresora. Es crucial medir tu impresora y diseñar las piezas de conexión a medida para asegurar un ajuste perfecto y evitar interferencias.
Conclusión
Como hemos visto, construir un soporte para la cama de tu impresora 3D es una mejora fundamental que puede transformar por completo la calidad y fiabilidad de tus impresiones. En DunaTech, hemos comprobado de primera mano cómo este sencillo proyecto DIY elimina problemas como el «warping», las vibraciones y la desalineación constante, permitiéndote obtener resultados profesionales con mayor facilidad. Al seguir esta guía paso a paso, desde la selección de materiales hasta los ajustes finales y la resolución de problemas, no solo estarás invirtiendo en la longevidad de tu equipo, sino que también estarás elevando el estándar de tus creaciones 3D. ¡Anímate a construirlo y experimenta la diferencia!
— Equipo DunaTech
