Introducción
En el taller de DunaTech hemos probado más de 10 tipos de filamentos TPU en impresoras FDM para entender cómo optimizar la impresión con materiales flexibles. Este filamento es una pasada si buscas elasticidad y resistencia, pero también es famoso por ser complicado de trabajar. En mis pruebas con la Creality Ender 3 y la Prusa MK3S, descubrí que los detalles técnicos marcan la diferencia entre un éxito y un desastre. Te lo cuento todo aquí, desde la preparación hasta la solución de los problemas más comunes, para que tu experiencia con el filamento flexible TPU sea lo más fluida posible.
¿Por qué elegir TPU? Ventajas y aplicaciones

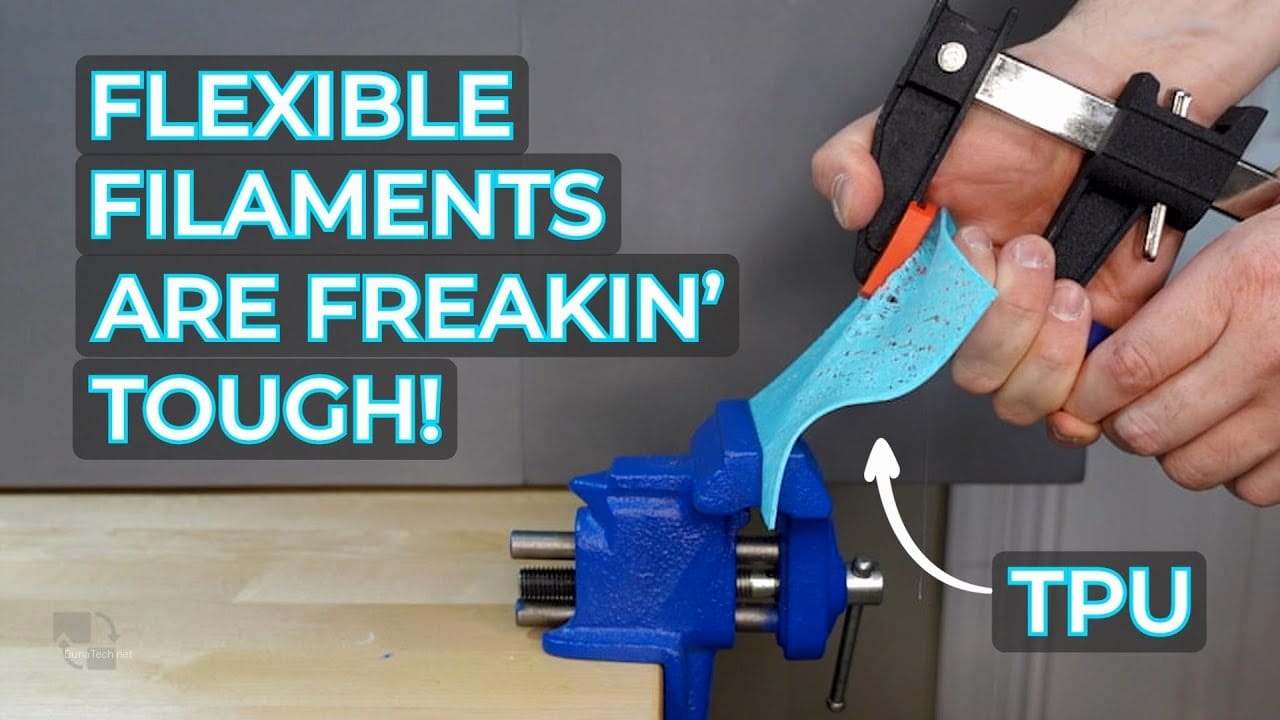

El filamento flexible TPU (Poliuretano Termoplástico) es un material excepcional en la impresión 3D por sus propiedades únicas de elasticidad, durabilidad y resistencia a la abrasión. A diferencia de otros filamentos rígidos como el PLA o el PETG, el TPU permite crear piezas que pueden doblarse, estirarse y comprimirse sin romperse, lo que abre un abanico de posibilidades en el diseño y la funcionalidad.
Las principales ventajas del TPU incluyen su alta resistencia al impacto, su flexibilidad ajustable (dependiendo del tipo de TPU, puede ser más o menos elástico), y una excelente resistencia a aceites, grasas y disolventes. Además, ofrece una buena adherencia entre capas, lo que resulta en piezas robustas y funcionales.
En cuanto a sus aplicaciones, el TPU es ideal para fabricar fundas de móvil personalizadas, amortiguadores, juntas y sellos flexibles, piezas para drones que necesitan absorber impactos, suelas de zapatos, componentes protésicos, o incluso ropa y accesorios wearables. En DunaTech, lo hemos utilizado para crear protectores de cables y piezas de agarre ergonómicas, y los resultados siempre nos sorprenden por su funcionalidad y durabilidad. Si tu proyecto requiere un material que combine resistencia y flexibilidad, el filamento flexible TPU es, sin duda, la mejor elección.
Ajustes esenciales para imprimir TPU
Imprimir con filamento flexible TPU requiere una configuración específica en tu laminador para asegurar el éxito, ya que sus propiedades elásticas lo hacen más propenso a atascos y problemas de extrusión. Aquí te detallo los ajustes clave que hemos afinado en DunaTech:
Velocidad de impresión
La velocidad de impresión es, quizás, el factor más crítico al trabajar con TPU. Una velocidad demasiado alta es la causa número uno de atascos y extrusión inconsistente.
– Recomendación: Mantén la velocidad entre 20 y 30 mm/s. Para piezas muy detalladas o con geometrías complejas, incluso bajar a 15 mm/s puede ser beneficioso.
– En mis pruebas, cualquier velocidad superior a 40 mm/s causó atascos constantes en el extrusor, especialmente en impresoras con configuración Bowden. El TPU necesita tiempo para fluir correctamente debido a su elasticidad; intentar forzarlo a través de la boquilla rápidamente solo provocará que se comprima y se enrede dentro del extrusor.
Temperatura del hotend
La temperatura adecuada del hotend es fundamental para una buena adhesión de capas y un flujo suave del filamento.
– Rango ideal: 220°C a 250°C. Siempre es recomendable consultar las especificaciones del fabricante de tu filamento flexible TPU, ya que pueden variar ligeramente.
– Probé inicialmente a 200°C y noté que el filamento no se adhería bien entre capas, resultando en piezas débiles y fáciles de separar. Subir la temperatura mejoró la adhesión significativamente y redujo la resistencia al flujo, lo que a su vez minimizó los atascos.
Temperatura de la cama caliente
Una buena adhesión a la cama es crucial para evitar el warping y el desprendimiento de las piezas durante la impresión.
– Rango ideal: 40°C a 60°C. Algunos TPU pueden requerir hasta 70°C, pero generalmente con 50°C es suficiente.
– Si la cama está demasiado fría, la primera capa no se adherirá correctamente. Si está demasiado caliente, el filamento podría volverse demasiado blando y deformarse en la base. Personalmente, 55°C me ha dado los mejores resultados en la mayoría de los TPU que he probado.
Retracción
La retracción es un ajuste delicado con el TPU. Demasiada retracción o una velocidad de retracción muy alta pueden causar atascos.
– Recomendación: Distancia de retracción mínima (0.5 mm a 2 mm para extrusores directos) y velocidad de retracción baja (10-20 mm/s).
– En extrusores Bowden, la retracción es aún más problemática. A menudo, es mejor desactivarla o usar valores extremadamente bajos y aceptar un poco de «stringing» (hilos de filamento) que arriesgarse a un atasco. El TPU es tan flexible que se estira y comprime dentro del tubo Bowden, haciendo que la retracción sea ineficaz y contraproducente.
Adhesión a la cama
– Para asegurar que la primera capa se pegue bien, usa cinta Kapton, cinta de pintor azul, o una fina capa de pegamento en barra (tipo Pritt). Las superficies de PEI también funcionan muy bien.
– El TPU tiende a despegarse si la cama no está perfectamente nivelada y limpia. Aquí puedes revisar nuestro artículo sobre cómo usar la cinta Kapton para mejorar la adhesión. En mi experiencia, una cama bien nivelada y una capa fina de laca para el pelo (tipo Nelly) en una superficie de cristal también da resultados excelentes.
Ver ofertas de filamento TPU en AliExpress
Materiales y herramientas recomendadas
Para garantizar una experiencia óptima al imprimir con filamento flexible TPU, no solo son importantes los ajustes de la impresora, sino también la calidad de los materiales y las herramientas que utilizas. Aquí te detallo lo que consideramos esencial en DunaTech:
– Filamento TPU de calidad: Este es el punto de partida. No todos los TPU son iguales. Busca marcas reconocidas como eSUN, Sunlu, Polymaker, o Fillamentum. Los filamentos genéricos o de marcas desconocidas suelen ser una patata, con diámetros inconsistentes, mayor absorción de humedad y propiedades mecánicas variables, lo que se traduce en impresiones fallidas y frustración. Invierte en un buen filamento; la diferencia se nota.
– Secador de filamento o caja seca: El TPU es higroscópico, lo que significa que absorbe humedad del aire con mucha rapidez. Un filamento húmedo burbujeará al extruirse, resultando en piezas débiles, con mala adhesión de capas y un acabado superficial deficiente. Un secador de filamento específico o una caja seca con desecante son herramientas casi obligatorias. Aquí tienes nuestra guía sobre cómo secar filamentos, aplicable también al TPU. En mi taller, siempre guardo el TPU en una caja hermética con sobres de gel de sílice cuando no lo estoy usando, y lo seco durante unas horas antes de cada impresión importante.
– Ventilador de capa: Aunque el TPU no siempre necesita un enfriamiento agresivo como el PLA, un ventilador de capa puede ser muy útil.
– En piezas con voladizos pronunciados, puentes o detalles finos, el enfriamiento ayuda a solidificar el filamento rápidamente, evitando deformaciones y mejorando la calidad de la superficie. Sin embargo, para la mayoría de las impresiones de TPU, un enfriamiento excesivo puede reducir la adhesión entre capas, por lo que a menudo se recomienda un porcentaje bajo (20-50%) o incluso desactivarlo en las primeras capas.
– Superficie de impresión adecuada: Además de la cinta Kapton o el pegamento en barra, las láminas de PEI texturizado o las superficies de vidrio con laca o adhesivo son excelentes para el TPU. Evita las superficies demasiado porosas o las que tienen una adhesión excesivamente fuerte, ya que el TPU puede adherirse tanto que resulte difícil de retirar sin dañar la pieza o la superficie.
– Herramientas de limpieza de boquillas: Dado que el TPU es propenso a atascos, tener a mano agujas de limpieza de boquillas o filamento de purga es una buena práctica. Un «cold pull» (tirón en frío) puede ser muy efectivo para limpiar residuos de TPU atascados.
Optimizando tu impresora para TPU
No todas las impresoras 3D están igualmente preparadas para manejar filamento flexible TPU. La clave está en la ruta del filamento desde la bobina hasta la boquilla. Cuanto más corta y guiada sea esta ruta, menos problemas tendrás.
Tipo de extrusor
El tipo de extrusor es, sin duda, el factor más determinante para el éxito con el TPU.
– Extrusor directo: Es el rey para el TPU. En un extrusor directo, el motor que empuja el filamento está montado directamente encima del hotend, lo que significa que el filamento tiene un camino muy corto y bien guiado hasta la boquilla. Esto minimiza las posibilidades de que el filamento se doble, se comprima o se enrede. Modelos como la Prusa MK3S, la serie Bambu Lab X1/P1P o muchas impresoras de gama alta vienen con extrusores directos y son ideales para el filamento flexible TPU.
– Extrusor Bowden: Si tienes una configuración Bowden (donde el motor está en el marco de la impresora y empuja el filamento a través de un tubo de teflón largo hasta el hotend), la impresión con TPU es más desafiante. El filamento flexible tiende a retorcerse y comprimirse dentro del tubo Bowden, provocando atascos y extrusión inconsistente.
– Consejo para Bowden: Si tu impresora tiene un extrusor Bowden, asegúrate de usar un tubo de teflón de buena calidad (Capricorn XS es excelente) con un diámetro interno lo más ajustado posible al filamento (1.9mm o 1.95mm para filamento de 1.75mm). Esto reduce el espacio donde el filamento puede doblarse. Además, reduce drásticamente la velocidad de impresión y la retracción, o incluso desactívala si es posible. En mi experiencia con la Ender 3, un extrusor Bowden modificado con un tubo Capricorn y una velocidad de 20 mm/s es lo máximo que pude lograr de forma consistente.
Ruta del filamento
Independientemente del tipo de extrusor, asegúrate de que la ruta del filamento desde la bobina hasta el extrusor sea lo más suave y libre de fricción posible.
– Evita ángulos agudos o puntos donde el filamento pueda engancharse. Un soporte de bobina que gire libremente es fundamental.
– Algunos usuarios imprimen guías o soportes para el filamento que lo mantienen recto antes de entrar al extrusor, lo cual puede ser de gran ayuda para el filamento flexible TPU.
Componentes del extrusor
Revisa que los engranajes del extrusor estén limpios y no tengan residuos de filamento. Unos engranajes desgastados o sucios pueden perder agarre sobre el filamento flexible. Asegúrate de que la tensión del extrusor sea la adecuada; demasiada tensión puede aplastar el filamento, y muy poca puede provocar deslizamientos.
Problemas comunes y cómo solucionarlos
Imprimir con filamento flexible TPU puede presentar algunos desafíos únicos. Aquí te detallo los problemas más comunes que hemos encontrado en DunaTech y cómo los hemos solucionado, con síntomas claros para que puedas identificarlos rápidamente:
Atascos en el extrusor
Síntomas: El extrusor hace un ruido de «clic» o «salto», el filamento deja de salir por la boquilla o sale de forma intermitente, y a menudo se ve una acumulación de filamento en los engranajes del extrusor.
– Causa principal: Velocidad de impresión demasiado alta, retracción excesiva, extrusor Bowden con tubo de teflón de mala calidad o con mucho espacio interno, o temperatura del hotend insuficiente.
– Solución:
1. Reduce la velocidad de impresión: Este es el primer paso y el más efectivo. Baja a 20-30 mm/s, o incluso menos si el problema persiste.
2. Ajusta la retracción: Para extrusores directos, usa distancias cortas (0.5-2 mm) y velocidades bajas (10-20 mm/s). Para Bowden, considera desactivarla o usar valores mínimos (0.5-1 mm a 5-10 mm/s).
3. Verifica el tubo Bowden: Si tienes un extrusor Bowden, asegúrate de que el tubo de teflón esté bien asentado en los conectores y que no haya holgura. Un tubo Capricorn de alta calidad con un diámetro interno ajustado (1.9mm) puede marcar una gran diferencia.
4. Aumenta la temperatura del hotend: Asegúrate de estar en el rango recomendado (220-250°C) para que el filamento fluya con facilidad.
5. Limpia la boquilla: Un atasco parcial puede ser la causa. Realiza un «cold pull» o usa una aguja de limpieza para desatascar la boquilla.
Deficiencia en la adhesión de la primera capa (warping)
Síntomas: Los bordes de la pieza se levantan de la cama caliente, la pieza se mueve durante la impresión, o la primera capa no se adhiere en absoluto.
– Causa principal: Cama mal nivelada, temperatura de la cama baja, superficie de impresión sucia o inadecuada, o altura de la primera capa incorrecta.
– Solución:
1. Recalibra la cama: Asegúrate de que la cama esté perfectamente nivelada. Un buen nivelado es crucial para cualquier filamento, pero especialmente para el TPU.
2. Aumenta la temperatura de la cama: Un rango de 40-60°C suele funcionar bien. Experimenta dentro de este rango.
3. Prepara la superficie de impresión: Usa cinta Kapton, pegamento en barra, laca para el pelo o una lámina de PEI. Limpia la superficie con alcohol isopropílico antes de cada impresión.
4. Ajusta la altura de la primera capa: Asegúrate de que la boquilla esté a la distancia correcta de la cama para que la primera capa se «aplasta» ligeramente, pero no tanto como para restringir el flujo.
Filamento húmedo (burbujeo, extrusión inconsistente)
Síntomas: Se escuchan pequeños «pops» o «crujidos» al extruir, la superficie de la impresión tiene burbujas o un acabado rugoso, y la pieza puede ser más débil.
– Causa principal: El filamento flexible TPU ha absorbido humedad del ambiente.
– Solución:
1. Seca el filamento: Utiliza un secador de filamento específico o un horno de convección a baja temperatura (alrededor de 50-60°C) durante varias horas.
2. Almacenamiento adecuado: Guarda el filamento en una caja hermética con desecante (gel de sílice) cuando no lo estés usando. En climas húmedos, esto es indispensable.
Stringing (hilos de filamento)
Síntomas: Pequeños hilos de filamento se forman entre diferentes partes de la impresión.
– Causa principal: Retracción insuficiente, temperatura del hotend demasiado alta, o velocidad de desplazamiento rápida.
– Solución:
1. Ajusta la retracción: Aumenta ligeramente la distancia de retracción (si tienes extrusor directo) o la velocidad de retracción, pero con precaución para no causar atascos.
2. Reduce la temperatura del hotend: Prueba a bajar la temperatura en incrementos de 5°C, siempre dentro del rango recomendado del fabricante.
3. Velocidad de desplazamiento: Asegúrate de que la velocidad de desplazamiento (travel speed) sea lo suficientemente rápida para minimizar el tiempo que el filamento tiene para gotear entre movimientos.
4. Calibración del E-steps: Asegúrate de que tu extrusor esté calibrado correctamente para extruir la cantidad exacta de filamento.
Preguntas frecuentes
Aquí respondemos a algunas de las preguntas más comunes que recibimos en DunaTech sobre la impresión con filamento flexible TPU, para aclarar tus dudas y ayudarte a dominar este material.
¿Qué tipo de impresora es mejor para TPU?
Una impresora con extrusor directo es la opción ideal para el filamento flexible TPU. Modelos como la Prusa MK3S, la serie Bambu Lab X1/P1P o la Creality K1, que tienen el motor del extrusor cerca de la boquilla, manejan el TPU con mucha más facilidad y consistencia. Esto se debe a que el filamento tiene un camino muy corto y guiado, minimizando las posibilidades de que se doble o se atasque.
¿Se puede imprimir TPU sin utilizar un ventilador de capa?
Sí, se puede imprimir filamento flexible TPU sin ventilador de capa, pero depende en gran medida del diseño de la pieza. Para formas simples, piezas grandes o aquellas que no requieren detalles finos ni voladizos, el ventilador de capa puede incluso ser contraproducente, ya que un enfriamiento excesivo puede reducir la adhesión entre capas. Sin embargo, en geometrías detalladas, piezas con puentes o voladizos pronunciados, un bajo porcentaje de ventilación (20-50%) ayuda a evitar deformaciones y mejorar la calidad superficial.
¿Qué dureza de TPU debo elegir para mi proyecto?
La dureza del TPU se mide en escala Shore, típicamente Shore A o Shore D. Los valores más bajos (por ejemplo, Shore A 85A) indican un filamento más flexible, mientras que los valores más altos (por ejemplo, Shore A 95A o Shore D 60D) son más rígidos y fáciles de imprimir. Para fundas de móvil o piezas muy elásticas, un 85A-90A es ideal. Para juntas o piezas que necesitan más rigidez pero aún cierta flexibilidad, un 95A puede ser mejor. Considera siempre la aplicación final de tu pieza.
¿Es el TPU resistente al agua o a productos químicos?
Sí, el filamento flexible TPU es conocido por su excelente resistencia al agua, aceites, grasas y muchos disolventes, lo que lo hace ideal para aplicaciones en entornos exigentes. Esta propiedad, junto con su resistencia a la abrasión y a los impactos, lo convierte en un material muy versátil para piezas funcionales que deben soportar condiciones adversas.
Conclusión
Imprimir con filamento flexible TPU requiere paciencia y cuidado, pero los resultados valen la pena, especialmente en aplicaciones que demandan flexibilidad, resistencia y durabilidad. Dominar este material abre un mundo de posibilidades creativas y funcionales en la impresión 3D. Recuerda que la clave está en la baja velocidad, la temperatura correcta, una buena preparación de la cama y, si es posible, un extrusor directo. Como siempre, prueba diferentes configuraciones en tu impresora y ajusta según tus necesidades y el tipo específico de TPU que estés usando. Si tienes dudas o quieres compartir tus propios trucos, pregunta en los comentarios; en DunaTech siempre estamos probando y aprendiendo de la comunidad.
— El equipo de DunaTech
