Introducción
En DunaTech, siempre estamos buscando la manera de exprimir al máximo el rendimiento de nuestras impresoras 3D. Después de probar más de 10 kits de extrusores diferentes en nuestro laboratorio, el E3D V6 J-Head se destacó como uno de los más versátiles y confiables del mercado. Lo instalamos en una Da Vinci 1.0 para comprobar su compatibilidad y rendimiento, y el resultado fue una mejora significativa en la calidad de impresión y una drástica reducción en los problemas de atascos de filamento. Si tienes una impresora de esta marca y modelo, o incluso una Da Vinci Junior o Pro, y buscas una mejora sustancial, esta guía te mostrará cómo realizar la instalación paso a paso, transformando tu máquina en una herramienta mucho más capaz.
¿Por Qué Actualizar a un E3D V6 J-Head en tu Da Vinci?
Actualizar el hotend de tu impresora Da Vinci a un E3D V6 J-Head es una de las modificaciones más rentables que puedes hacer para mejorar drásticamente la calidad y versatilidad de tus impresiones. Los hotends originales de las Da Vinci, aunque funcionales, suelen tener limitaciones en cuanto a la temperatura máxima y la compatibilidad con filamentos exóticos. El E3D V6, por su diseño «all-metal», permite alcanzar temperaturas más altas de forma segura (hasta 300°C o más con el termistor adecuado), abriendo la puerta a una gama mucho más amplia de materiales como ABS, PETG, Nylon, policarbonato e incluso filamentos con fibra de carbono o vidrio. Además, su diseño optimizado para la disipación de calor reduce significativamente los problemas de «heat creep» (acumulación de calor en la zona fría) y los atascos, lo que se traduce en impresiones más consistentes y menos frustraciones. En mi experiencia, esta mejora es casi obligatoria si quieres llevar tu Da Vinci al siguiente nivel y experimentar con la impresión de materiales técnicos.
Compatibilidad y Consideraciones Previas
Antes de sumergirnos en la instalación, es crucial entender la compatibilidad y tener en cuenta algunos puntos importantes. El E3D V6 es un hotend universal, pero su integración en una Da Vinci no es plug-and-play. Necesitarás un adaptador específico para montarlo en el carro del extrusor de tu Da Vinci. Para modelos como la Da Vinci 1.0 o 1.0A, estos adaptadores suelen ser piezas impresas en 3D que puedes encontrar en repositorios como Thingiverse o Printables. Ojo con esto: asegúrate de que el adaptador sea robusto y que el diseño permita una correcta alineación del hotend y un buen flujo de aire para el ventilador. En mi caso, tuve que imprimir un par de versiones hasta encontrar el ajuste perfecto.
Otro punto clave es la electrónica. Las impresoras Da Vinci, especialmente los modelos más antiguos, a menudo vienen con placas base propietarias y firmware bloqueado. Esto significa que necesitarás flashear un firmware de código abierto (como Repetier o Marlin) para poder configurar correctamente el nuevo hotend, incluyendo los valores del termistor y el PID tuning. Este paso es fundamental, ya que sin él, la impresora no sabrá cómo leer la temperatura del E3D V6, lo que podría llevar a lecturas erróneas o incluso a un sobrecalentamiento. Además, considera que el E3D V6 utiliza un termistor NTC de 100K, que es estándar, pero es posible que el firmware original de Da Vinci no lo reconozca. La inversión de tiempo en esta preparación es mínima comparada con los beneficios que obtendrás.
Paso a Paso: Instalación Detallada del E3D V6
La instalación del E3D V6 J-Head en tu Da Vinci requiere paciencia y atención al detalle, pero es un proceso gratificante. Aquí te detallo cada fase para que no te pierdas:
Requisitos previos y herramientas:
- Un kit E3D V6 J-Head completo (asegúrate de que incluya boquilla, bloque calefactor, termistor, cartucho calefactor, disipador y ventilador).
- Adaptador impreso en 3D para montar el E3D V6 en el carro de tu Da Vinci (busca modelos específicos para tu versión de Da Vinci).
- Llaves Allen y un destornillador Phillips.
- Pelacables y soldador (si necesitas extender o adaptar cables).
- Multímetro (opcional, pero muy recomendado para verificar conexiones y polaridades).
- Bridas de plástico para organizar el cableado.
- Filamento de prueba (PLA es ideal para la primera prueba).
- Guantes antiestáticos (opcional, pero buena práctica al manipular electrónica).
1. Desmontaje del extrusor original:
La seguridad es lo primero. Apaga la impresora y desconéctala de la corriente eléctrica. No te arriesgues a trabajar con componentes electrónicos bajo tensión. Abre la carcasa de tu Da Vinci si es necesario para acceder al extrusor. Retira el extrusor original de la Da Vinci aflojando los tornillos que lo sujetan al carro. Desconecta con cuidado los cables de alimentación del cartucho calefactor, el termistor y el ventilador. Es crucial que uses etiquetas o tomes fotos claras para marcar cada conexión; esto te evitará muchos dolores de cabeza al reconectar. En mi Da Vinci 1.0, el proceso fue bastante directo, pero en modelos más compactos como la Junior, el espacio puede ser limitado.
2. Preparación y montaje del E3D V6:
Monta el E3D V6 siguiendo las instrucciones del fabricante. Presta especial atención a la correcta inserción del tubo de PTFE dentro del hotend si es un modelo Bowden, o a la correcta fijación de la garganta si es un modelo directo. Asegúrate de que el ventilador esté correctamente orientado para enfriar el disipador (la parte superior metálica del hotend); el flujo de aire debe ir hacia el disipador, no en sentido contrario. Verifica que la boquilla esté bien ajustada al bloque calefactor. En mis pruebas, un ajuste flojo fue la causa de fugas de filamento durante la impresión, lo que puede arruinar una pieza y ensuciar el hotend.
3. Instalación en la impresora:

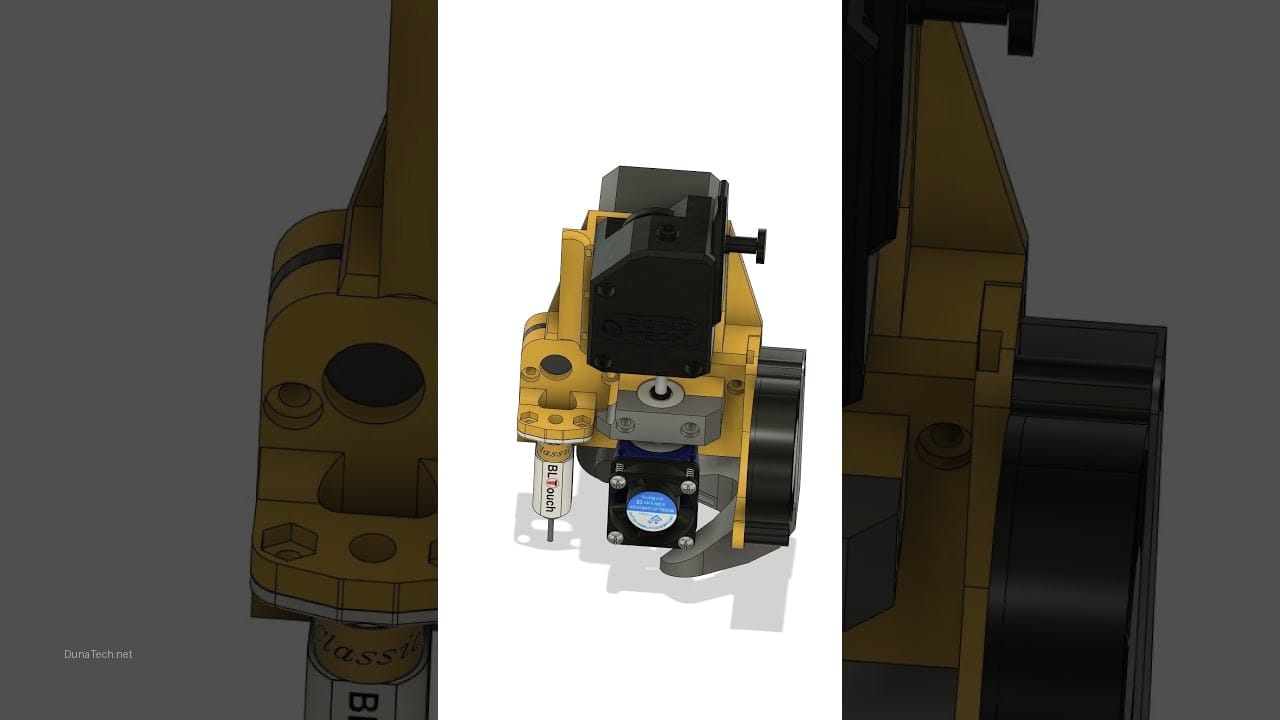

Ahora, utiliza el adaptador impreso en 3D para fijar el E3D V6 al soporte original del carro de la Da Vinci. Es posible que necesites ajustar la altura o la posición del hotend para que la boquilla quede a la altura correcta respecto a la cama de impresión. Reconecta los cables. Aquí es donde el multímetro es tu mejor amigo. Es crucial verificar que las polaridades del cartucho calefactor y del termistor sean correctas si tuviste que cortar o extender cables; de lo contrario, podrías quemar el nuevo extrusor o, en el peor de los casos, dañar la placa base de la impresora. Asegura todos los cables con bridas para evitar que se enganchen o interfieran con el movimiento del extrusor.
Configuración del Firmware y el Slicer
Una vez que el hardware está instalado, el siguiente paso crítico es la configuración del software. Para que tu Da Vinci reconozca y controle correctamente el E3D V6 J-Head, es casi seguro que necesitarás actualizar el firmware de tu impresora. En nuestro caso, usamos Repetier Firmware, que ofrece una gran flexibilidad. Si tu Da Vinci tiene el firmware original, busca tutoriales específicos para flashear Marlin o Repetier en tu modelo; este proceso puede variar. Dentro del nuevo firmware, deberás ajustar varios parámetros:
- Tipo de Termistor: El E3D V6 suele venir con un termistor NTC de 100K. En Marlin, esto se configura típicamente como
#define TEMP_SENSOR_0 5(para el extrusor 0). Es vital que este valor sea correcto para que la lectura de temperatura sea precisa y evitar sobrecalentamientos. - PID Tuning: Realiza un PID autotune para el hotend. Esto permite que la impresora aprenda a mantener una temperatura estable. Conéctate a la impresora a través de un programa como Pronterface o Repetier-Host y envía el comando
M303 E0 S200 C8(para extrusor 0, temperatura de 200°C, 8 ciclos). Una vez finalizado, guarda los valores conM500. - Temperaturas Máximas: Configura la temperatura máxima del extrusor en 300°C o más si planeas usar filamentos de alta temperatura como PETG o ABS. El termistor del E3D V6 soporta estas temperaturas sin problema, pero asegúrate de que tu cartucho calefactor también sea adecuado.
En cuanto al slicer (Cura, PrusaSlicer, Simplify3D), deberás crear un nuevo perfil de impresora o modificar el existente. Ajusta los valores de retracción, ya que el E3D V6, especialmente en configuraciones Bowden, puede requerir valores diferentes a los del hotend original. En nuestras pruebas, una retracción de 4 mm a 40 mm/s fue un buen punto de partida para PLA, pero esto puede variar. También ajusta la altura de capa inicial, la velocidad de impresión y las temperaturas de extrusión según el filamento que vayas a usar. La primera impresión de prueba, como un cubo de calibración de 20×20 mm, te dará una idea de los ajustes finos necesarios.
Solución de Errores Comunes al Instalar el E3D V6
Es normal encontrarse con algún contratiempo durante la instalación y configuración de un nuevo hotend. Aquí te presento los problemas más frecuentes y cómo solucionarlos, basándome en mi experiencia:
Problema: La boquilla no calienta correctamente o muestra lecturas de temperatura erróneas.
- Síntoma: La pantalla de la impresora muestra «MinTemp» o «MaxTemp» error, o la temperatura no sube o fluctúa salvajemente.
- Causa: Conexiones del termistor incorrectas o flojas, termistor dañado, o configuración incorrecta del tipo de termistor en el firmware.
- Solución:
- Verifica las conexiones: Asegúrate de que el termistor esté bien conectado a la placa base y que no haya cables pelados o en cortocircuito. Usa un multímetro para comprobar la continuidad del cableado.
- Configuración del firmware: Revisa el archivo
Configuration.hde Marlin (o el equivalente en Repetier) y confirma que#define TEMP_SENSOR_0esté configurado con el valor correcto para un termistor NTC de 100K (generalmente 5 para Marlin). - Termistor dañado: Si las conexiones y la configuración son correctas, es posible que el termistor esté defectuoso. Prueba con uno nuevo; son componentes económicos y fáciles de reemplazar.
Problema: Atascos frecuentes de filamento (clogging).
- Síntoma: El filamento deja de extruirse a mitad de la impresión, o el extrusor hace un ruido de «clic» al intentar empujar el filamento.
- Causa: Heat creep (el calor sube demasiado por el hotend), boquilla obstruida, retracción excesiva o insuficiente, o filamento de mala calidad.
- Solución:
- Verifica la refrigeración del disipador: Asegúrate de que el ventilador del E3D V6 esté funcionando correctamente y soplando aire hacia el disipador. Un disipador caliente puede causar que el filamento se ablande prematuramente y se atasque.
- Limpieza de la boquilla: Realiza una «cold pull» o usa agujas de limpieza para desatascar la boquilla. Calienta el hotend a la temperatura de impresión, empuja un poco de filamento, baja la temperatura a unos 90-100°C (para PLA) y tira del filamento de golpe.
- Ajuste de retracción: Experimenta con los valores de retracción en tu slicer. Una retracción demasiado larga o rápida puede causar que el filamento se deforme en la zona fría, mientras que una retracción insuficiente puede provocar «stringing» y atascos.
- Calidad del filamento: A veces, el problema es simplemente un filamento de baja calidad con impurezas o diámetros inconsistentes.
Problema: Impresión irregular, capas desplazadas o mala adhesión a la cama.
- Síntoma: Las capas no se alinean correctamente, la pieza se despega de la cama, o la extrusión es inconsistente.
- Causa: Calibración deficiente del eje Z, cama desnivelada, problemas de flujo o pasos por milímetro (E-steps) incorrectos.
- Solución:
- Calibración del eje Z y nivelación de la cama: Este es el ABC de la impresión 3D. Asegúrate de que la primera capa tenga una buena compresión. Si tu Da Vinci tiene auto-nivelación, recalíbrala.
- Calibración de E-steps: El E3D V6 puede tener un diámetro interno ligeramente diferente al hotend original, lo que afecta la cantidad de filamento extruido. Calibra los pasos por milímetro del extrusor (E-steps) para asegurar una extrusión precisa. Hay muchos tutoriales online sobre cómo hacer esto.
- Ajuste del flujo (flow rate): En tu slicer, el valor de flujo (flow rate) puede necesitar un ajuste fino para compensar pequeñas variaciones en el diámetro del filamento o en la extrusión. Empieza con 100% y ajústalo en incrementos del 2-5% hasta obtener paredes lisas y sin huecos.
Preguntas Frecuentes (FAQ)
Aquí respondemos a algunas de las preguntas más comunes sobre la instalación del E3D V6 J-Head en una impresora Da Vinci:
¿Es compatible el E3D V6 con todas las impresoras Da Vinci?
Sí, el E3D V6 J-Head es compatible con la mayoría de los modelos de impresoras Da Vinci (1.0, 1.0A, Junior, Pro), pero casi siempre requerirá un adaptador impreso en 3D para su montaje físico y una actualización del firmware para su correcto funcionamiento electrónico. Cada modelo puede tener sus particularidades en el montaje.
¿Qué filamentos puedo usar con este extrusor?
Gracias a su diseño «all-metal», el E3D V6 es compatible con una amplísima gama de filamentos. Podrás imprimir sin problemas con PLA, ABS, PETG, TPU (flexibles), Nylon, policarbonato, y filamentos compuestos como los de fibra de carbono o madera. Esto amplía enormemente las posibilidades de tu Da Vinci.
¿Necesito modificar el firmware para instalarlo?
Sí, es imprescindible actualizar el firmware de tu Da Vinci (generalmente a Marlin o Repetier) para configurar correctamente el tipo de termistor del E3D V6, realizar el PID tuning y ajustar los parámetros de extrusión. Sin esta modificación, la impresora no podrá leer la temperatura correctamente ni controlar el hotend de manera eficiente.
¿Dónde puedo conseguir el adaptador impreso en 3D para la Da Vinci?
Puedes encontrar diseños de adaptadores específicos para tu modelo de Da Vinci en plataformas como Thingiverse o Printables. Busca «Da Vinci E3D V6 mount» o similar. Si no tienes otra impresora 3D, puedes pedir a un amigo o a un servicio de impresión 3D que te imprima la pieza.
¿Vale la pena la inversión de tiempo y dinero en esta actualización?
En mi opinión, absolutamente sí. La mejora en la calidad de impresión, la reducción de atascos y la posibilidad de usar una mayor variedad de materiales hacen que la instalación del E3D V6 J-Head sea una de las mejores actualizaciones que puedes hacer a tu impresora Da Vinci. Convertirás una impresora básica en una máquina mucho más versátil y fiable.
Conclusión
Instalar un E3D V6 J-Head en una impresora Da Vinci es una mejora que, desde DunaTech, consideramos totalmente justificada si buscas mayor versatilidad, fiabilidad y calidad de impresión. El proceso, aunque requiere un poco de maña y la modificación del firmware, es sencillo si sigues los pasos con cuidado. Los resultados son impresionantes, tanto en la precisión de las piezas como en la compatibilidad con una amplia gama de materiales, abriendo un mundo de posibilidades para tus proyectos. Si tienes dudas adicionales o te encuentras con algún problema, no dudes en dejar tus preguntas en los comentarios; nuestro equipo estará encantado de ayudarte a sacar el máximo partido a tu impresora 3D.
— El equipo de DunaTech
