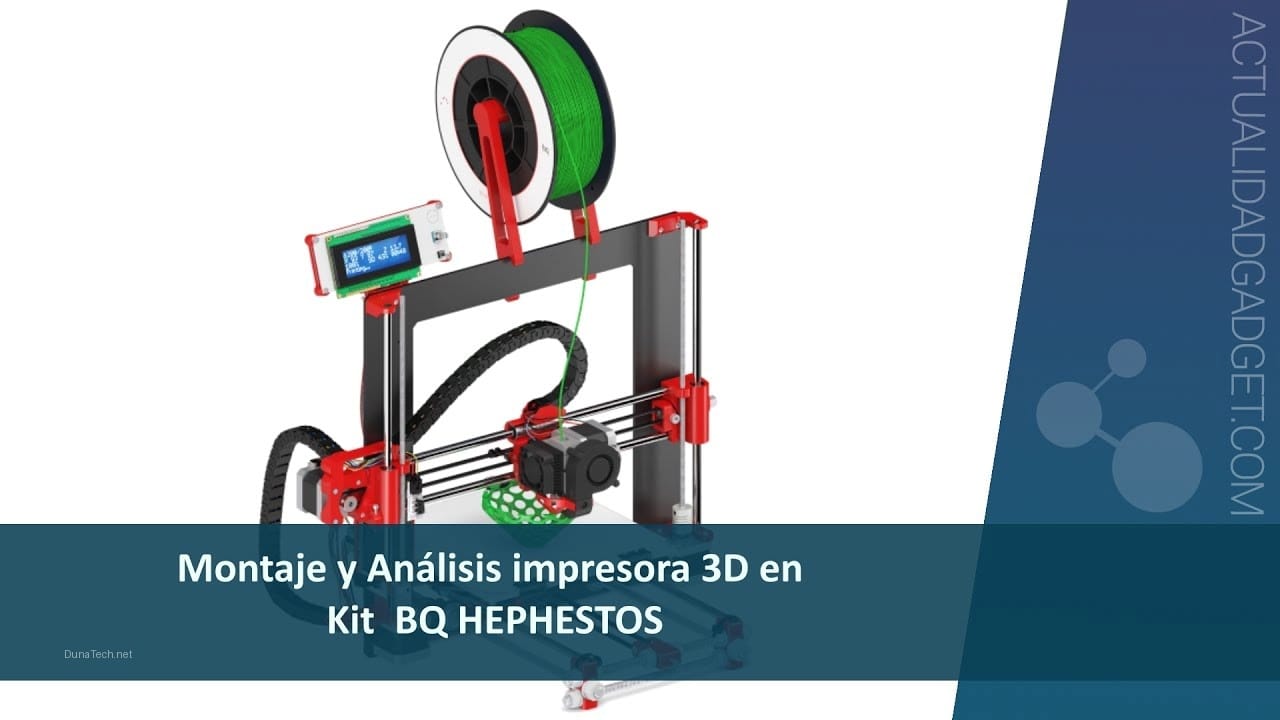

Introducción: Montando la IT3 Hephestos, ¿un reto o un paseo?
En DunaTech hemos dedicado una semana a montar y probar a fondo el kit de la impresora 3D IT3 Hephestos en nuestro taller. Este modelo, basado en la popular Prusa i3, es muy atractivo por su precio y la promesa de una experiencia de montaje educativa. Nuestro objetivo era verificar si el proceso es tan «plug-and-play» como algunos sugieren y si el resultado final justifica la inversión de tiempo. Te adelantamos que no es un camino exento de desafíos, pero con nuestra guía detallada, te aseguramos que podrás ensamblar tu propia impresora 3D IT3 Hephestos con éxito y empezar a imprimir en poco tiempo.
Herramientas necesarias para el montaje de tu impresora 3D IT3 Hephestos
Para montar tu kit de la impresora 3D IT3 Hephestos de forma eficiente y sin contratiempos, es crucial tener las herramientas adecuadas a mano. Aunque el kit suele incluir algunas básicas, nuestra experiencia nos dice que invertir en unas pocas herramientas adicionales puede marcar una gran diferencia en la calidad del montaje y tu paciencia.
- Destornillador de precisión: Imprescindible para los pequeños tornillos del extrusor y la electrónica. Un buen juego con puntas intercambiables te salvará de más de un apuro.
- Llaves Allen de calidad: Aunque el kit trae algunas, a menudo son de baja calidad y pueden dañar las cabezas de los tornillos. Un juego de llaves Allen de cromo-vanadio te dará mejor agarre y durabilidad.
- Cinta de Kapton: Opcional, pero muy recomendable para aislar y proteger las conexiones eléctricas de la cama caliente y otros componentes. Ayuda a prevenir cortocircuitos y mejora la seguridad.
- Multímetro digital: Fundamental para verificar la continuidad de los cables, la polaridad de las conexiones y el correcto funcionamiento de los sensores. No te arriesgues a conectar algo mal.
- Cinta métrica o regla metálica: Necesaria para medir distancias, verificar la escuadra del marco y, sobre todo, para una calibración precisa de la cama de impresión.
- Lubricante para rodamientos (grasa de litio o similar): Si tu kit incluye rodamientos lineales metálicos, un buen lubricante reducirá la fricción, el ruido y prolongará la vida útil de los componentes.
- Bridas de plástico (bridas): Muy útiles para organizar y asegurar el cableado, evitando que se enganchen o interfieran con el movimiento de los ejes.
- Alicates de corte y punta fina: Para cortar bridas, pelar cables (si es necesario) y manipular piezas pequeñas.
Ojo con esto: No subestimes la importancia de tener un espacio de trabajo bien iluminado y organizado. Clasificar las piezas y la tornillería desde el principio te ahorrará horas de búsqueda y frustración. En mi experiencia, esto es tan importante como las herramientas en sí.
Pasos de montaje: Ensamblando tu IT3 Hephestos
El montaje de la impresora 3D IT3 Hephestos es un proceso metódico que requiere paciencia y atención al detalle. Aquí te desglosamos los pasos clave para que no te pierdas en el camino.
1. Organización de las piezas y verificación del inventario
Antes de empezar, dedica tiempo a organizar todas las piezas. Cuando abrimos la caja del kit IT3 Hephestos, notamos que las piezas no siempre estaban etiquetadas de forma intuitiva. Te recomiendo que las separes por categorías principales: estructura (perfiles, varillas), extrusor (motor, hotend), electrónica (placa base, cables, sensores) y tornillería (tornillos, tuercas, arandelas). Compara con el manual para asegurarte de que tienes todo lo necesario. Un inventario inicial te ahorrará frustraciones futuras.
2. Montaje del marco o estructura principal
El marco es la base de tu impresora. Sigue las instrucciones del manual para ensamblar los perfiles y varillas. Utiliza las llaves Allen para apretar los tornillos, pero sin excederte al principio, ya que podrías necesitar ajustar la escuadra más adelante. Es crucial que las barras del eje Z queden perfectamente rectas y niveladas; cualquier desviación aquí se traducirá en problemas de calidad de impresión. Verifica la estabilidad del conjunto antes de pasar al siguiente paso.
3. Instalación del extrusor y el hotend
Este es uno de los componentes más delicados. Monta el extrusor, que incluye el motor paso a paso y el mecanismo de arrastre del filamento, y luego acopla el hotend (la parte que calienta y funde el filamento). En nuestras pruebas, encontramos que algunos tornillos del extrusor tenían rebabas, dificultando el ajuste; un destornillador de precisión de buena calidad es tu mejor amigo aquí. Asegúrate de que los cables del motor y los termistores estén conectados correctamente y que no haya tensión excesiva que pueda limitar el movimiento.
4. Montaje de la cama caliente y el eje Y
La cama caliente es fundamental para la adhesión de la primera capa. Instala la cama sobre el eje Y, asegurándote de que se deslice suavemente sobre sus rodamientos. Ajusta los tornillos de nivelación, pero no la calibres en este momento. Conecta los cables de la cama caliente a la placa base. Opcionalmente, puedes aplicar una capa de cinta Kapton o un adhesivo específico para mejorar la adherencia y proteger la superficie de impresión.
5. Conexión de la electrónica y cableado
Este paso requiere máxima atención. Conecta la placa base en su alojamiento y procede a conectar todos los motores (ejes X, Y, Z, extrusor), los termistores (cama y hotend), los finales de carrera y el ventilador de capa. Revisa el esquema de cableado del manual varias veces. Utiliza el multímetro para verificar la continuidad de los cables, especialmente los de la cama caliente, que suelen manejar más corriente. Organiza el cableado con bridas para evitar enredos y posibles daños por el movimiento de los ejes.
Optimización y Calibración: El toque final para tu IT3 Hephestos
Una vez que tu impresora 3D IT3 Hephestos está físicamente montada, el trabajo no termina. La optimización y calibración son pasos críticos que determinarán la calidad de tus impresiones.
1. Carga del firmware y configuración inicial
El firmware es el «cerebro» de tu impresora. Conecta la placa base a tu ordenador y carga el firmware recomendado (Marlin es una excelente opción por su versatilidad y comunidad). Asegúrate de seleccionar el perfil correcto para tu modelo de impresora y placa. Configura los pasos por milímetro (steps/mm) para cada eje, la temperatura del hotend y la cama, y los límites de los finales de carrera. Un error en esta etapa puede llevar a movimientos erráticos o incluso dañar componentes.
2. Calibración de los ejes y nivelación de la cama
Este es, quizás, el paso más importante. Mueve manualmente los ejes X, Y y Z para asegurarte de que no haya fricciones ni bloqueos. Luego, procede a nivelar la cama caliente. Utiliza un folio de papel entre la boquilla y la cama para ajustar la altura en varios puntos. La distancia debe ser tal que el papel se deslice con una ligera resistencia. Una cama bien nivelada es la clave para una primera capa perfecta y, por ende, para impresiones exitosas. Repite este proceso varias veces hasta que estés satisfecho con el resultado.
3. Pruebas iniciales de impresión
Una vez calibrada, es hora de la primera impresión. Empieza con un cubo de calibración o un objeto pequeño y sencillo. Observa cómo se deposita la primera capa, si hay adhesión, si el extrusor funciona correctamente y si los ejes se mueven sin problemas. Ajusta la temperatura del hotend y la cama según el filamento que estés usando (PLA, ABS, PETG). No te frustres si las primeras impresiones no son perfectas; la impresión 3D es un proceso de aprendizaje continuo.
Problemas comunes y soluciones al montar la IT3 Hephestos
Durante el montaje y las primeras impresiones de la impresora 3D IT3 Hephestos, es normal encontrarse con algunos obstáculos. Aquí te presento los problemas más frecuentes y cómo abordarlos, basándonos en nuestra experiencia en DunaTech.
1. El eje Z no sube o baja correctamente / Movimiento irregular del eje Z
Este es un problema recurrente. Si el eje Z se atasca o no se mueve de forma fluida, lo más probable es que las varillas roscadas no estén perfectamente alineadas o que las tuercas estén demasiado apretadas, generando fricción excesiva.
Síntoma: El eje Z hace ruidos extraños, se detiene a mitad de movimiento o un lado sube más que el otro.
Causa: Desalineación de las varillas roscadas, rodamientos lineales defectuosos o mal lubricados, tuercas antibacklash demasiado apretadas o sueltas.
Solución: Primero, afloja ligeramente las tuercas que sujetan los motores del eje Z y las que fijan las varillas a los soportes. Mueve el eje Z manualmente de arriba abajo para que las varillas se asienten. Vuelve a apretar, asegurándote de que todo esté alineado y sin holguras. Lubrica las varillas roscadas y los rodamientos lineales con grasa de litio. Si el problema persiste, revisa que los acoplamientos entre el motor y la varilla estén bien sujetos y que los motores reciban la corriente adecuada (ajuste de los drivers).
2. La cama caliente no alcanza la temperatura deseada o calienta lentamente
Una cama caliente ineficiente es un gran problema para la adhesión de la primera capa.
Síntoma: La cama no llega a la temperatura configurada, tarda mucho en calentarse o el termistor reporta lecturas erróneas.
Causa: Conexiones de cableado sueltas o mal crimpadas, termistor defectuoso o mal colocado, problemas con la fuente de alimentación o la placa controladora.
Solución: Verifica todas las conexiones de la cama caliente a la placa base, especialmente los cables de alimentación. Usa un multímetro para comprobar la continuidad y asegurarte de que no haya cortocircuitos. Revisa que el termistor esté bien fijado a la cama y que sus cables no estén dañados. Si la fuente de alimentación no entrega el voltaje correcto, podría ser la causa. En casos extremos, la cama caliente o la placa podrían estar defectuosas. Ojo, una mala conexión aquí puede ser un riesgo de incendio, ¡así que revisa con mucho cuidado!
3. El firmware no responde o la impresora no se comunica con el ordenador
Si la impresora no «cobra vida» o no puedes controlarla desde tu PC, el firmware es el primer sospechoso.
Síntoma: La pantalla LCD no muestra información, los motores no se mueven, o el software de control (Pronterface, OctoPrint) no detecta la impresora.
Causa: Firmware incorrecto o mal cargado, drivers USB no instalados, cable USB defectuoso, o problemas con la placa controladora.
Solución: Asegúrate de que has cargado el archivo .hex correcto para tu placa y modelo de impresora. Verifica que los drivers USB estén instalados en tu ordenador. Prueba con otro cable USB. Si todo esto falla, podría haber un problema con la placa controladora en sí. A veces, simplemente reiniciar la impresora y el ordenador puede solucionar problemas de comunicación menores.
4. Extrusión inconsistente o boquilla atascada
La calidad de impresión se resiente si el filamento no sale de forma uniforme.
Síntoma: El filamento no sale de la boquilla, sale de forma intermitente, o la extrusión es muy fina.
Causa: Boquilla parcialmente atascada, temperatura del hotend incorrecta, tensión del extrusor insuficiente, filamento de mala calidad o húmedo.
Solución: Primero, intenta aumentar ligeramente la temperatura del hotend. Si no funciona, realiza una «limpieza en frío» (cold pull) para intentar arrastrar el atasco. Verifica que la tensión del muelle del extrusor sea la adecuada para empujar el filamento. Asegúrate de que el filamento no esté húmedo; un filamento húmedo burbujea y causa extrusión irregular. Si el problema persiste, podría ser necesario reemplazar la boquilla.
Preguntas frecuentes sobre el montaje de la IT3 Hephestos
Aquí respondemos a algunas de las dudas más comunes que surgen al montar y usar la impresora 3D IT3 Hephestos.
¿Cuánto tiempo se tarda en montar la IT3 Hephestos y es apta para principiantes?
En nuestras pruebas, el montaje nos llevó aproximadamente entre 6 y 8 horas, incluyendo la calibración inicial y la resolución de pequeños contratiempos. Aunque el kit está diseñado para ser montado por el usuario, no lo calificaría como «fácil» para un principiante absoluto sin experiencia previa en electrónica o mecánica. Requiere paciencia, atención al detalle y la capacidad de seguir un manual técnico. Sin embargo, con esta guía y los recursos adecuados, un principiante motivado puede lograrlo.
¿Qué filamentos son compatibles con la IT3 Hephestos y cuáles recomienda DunaTech?
La IT3 Hephestos es bastante versátil y es compatible con los filamentos más comunes como PLA, ABS y PETG. Para empezar, siempre recomendamos el PLA por su facilidad de impresión, baja deformación y ausencia de olores. Una vez que domines el PLA, puedes pasar al PETG, que ofrece mayor resistencia y flexibilidad, aunque requiere temperaturas de extrusión y cama ligeramente superiores. El ABS es más desafiante debido a su tendencia a deformarse (warping) y la necesidad de una buena ventilación. Para cualquier filamento, asegúrate de que sea de buena calidad y, si es necesario, sécalo antes de usarlo para evitar problemas de extrusión.
Conclusión: Tu IT3 Hephestos, lista para imprimir
El kit de la impresora 3D IT3 Hephestos ofrece una excelente puerta de entrada al mundo de la impresión 3D, combinando un precio accesible con la satisfacción de construir tu propia máquina. Si bien su montaje puede presentar algunos desafíos, especialmente para los menos experimentados, con esta guía detallada de DunaTech y una buena dosis de paciencia, podrás superarlos sin problemas. La clave está en la organización inicial, la verificación minuciosa de cada conexión y una calibración cuidadosa. Una vez montada y ajustada, la IT3 Hephestos es una herramienta robusta y fiable para dar vida a tus diseños. ¡Prepárate para horas de impresión y creatividad!
— El equipo de DunaTech
