Cómo montar un kit de impresora 3D con Arduino: Guía desde el taller DunaTech

Introducción: ¿Por qué montar un kit de impresora 3D con Arduino?

Montar un kit de impresora 3D con Arduino es una excelente forma de adentrarse en el mundo de la impresión 3D, combinando el aprendizaje de electrónica, mecánica y software. En DunaTech, tras probar varios kits, hemos comprobado que, aunque suelen ser económicos, requieren paciencia y unos conocimientos básicos para superar los desafíos iniciales. Esta guía te proporcionará una ruta clara y concisa para construir tu propia impresora 3D desde cero, basándonos en nuestra experiencia directa en el taller.

Pasos para montar tu impresora 3D Arduino: Una visión general

El proceso de montar una impresora 3D Arduino se divide en varias fases clave: la recopilación de componentes, la configuración del firmware, el ensamblaje mecánico, la conexión de la electrónica y, finalmente, las pruebas y calibración. Cada paso es crucial para asegurar el correcto funcionamiento de tu máquina y obtener impresiones de calidad.

1. Componentes clave para tu kit de impresora 3D con Arduino y dónde comprarlos

Para montar tu kit de impresora 3D con Arduino, necesitarás una serie de componentes esenciales que, si bien vienen en el kit, es bueno conocer a fondo. Asegúrate de que tu kit incluya:

• Placa Arduino Mega 2560 o compatible: Es el cerebro de la impresora. La Mega 2560 es la más recomendada por su compatibilidad con Marlin y su capacidad de procesamiento.

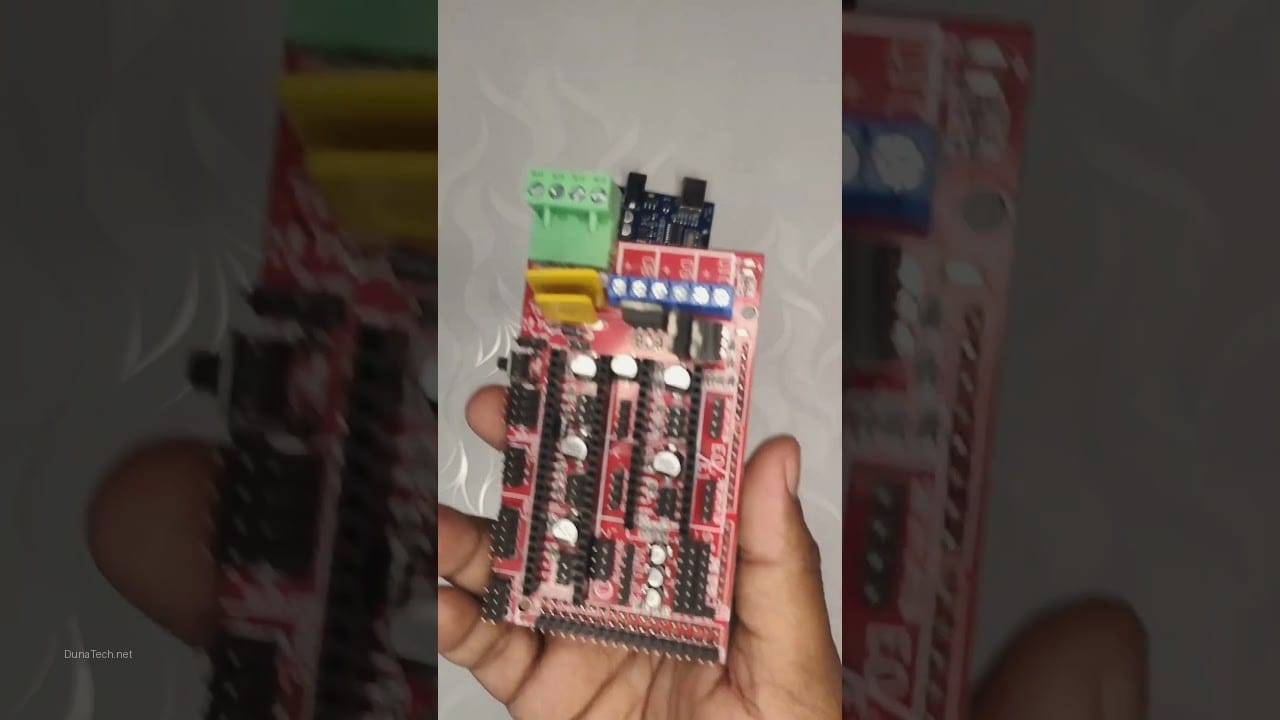

• RAMPS 1.4 o similar: Es un shield que se acopla a la Arduino, facilitando las conexiones de motores, sensores y extrusor.
• Drivers de motor paso a paso (A4988 o DRV8825): Controlan los motores. Los DRV8825 ofrecen mayor resolución y capacidad de corriente, pero son más sensibles al calor.
• Motores paso a paso NEMA 17: Son los motores estándar para impresoras 3D, encargados del movimiento de los ejes X, Y, Z y el extrusor.
• Fuente de alimentación: Fundamental para suministrar la energía necesaria. Una de 12V y al menos 20A es lo mínimo para alimentar la placa, motores y, especialmente, la cama caliente.
• Cama caliente y superficie de impresión: La cama caliente mejora la adherencia de la primera capa. Superficies como vidrio borosilicato o PEI son populares.
• Extrusor y Hotend: El extrusor empuja el filamento y el hotend lo calienta para su deposición.
• Sensores de temperatura (termistores): Para el hotend y la cama caliente, cruciales para un control preciso de la temperatura.
• Finales de carrera (endstops): Indican a la impresora los límites de movimiento de cada eje.
• Estructura mecánica: Perfiles de aluminio (2020 o 2040), varillas lisas, varillas roscadas, rodamientos, acoplamientos, poleas y correas.

En mi experiencia, AliExpress es una excelente fuente para estos kits, ofreciendo una buena relación calidad-precio y envíos razonables a España, a menudo con opciones de envío rápido desde almacenes europeos para evitar aduanas. Eso sí, siempre verifica las valoraciones del vendedor.

2. Configuración del Firmware Marlin: El software de tu impresora 3D

La configuración del firmware Marlin es el paso más técnico, pero esencial para que tu impresora 3D Arduino cobre vida. Marlin es el firmware de código abierto más popular para impresoras 3D y su flexibilidad es clave:

1. Descarga Marlin: Obtén la última versión estable desde el repositorio oficial de Marlin en GitHub.
2. Preparación del IDE de Arduino: Conecta tu Arduino Mega al PC. Asegúrate de tener el IDE de Arduino instalado y las librerías necesarias (como U8glib para pantallas LCD, si tu kit la incluye).
3. Carga inicial: Abre el proyecto Marlin en el IDE de Arduino y carga el código base en tu placa. Esto verifica que la comunicación y la placa funcionan correctamente.
4. Modificación de Configuration.h: Este archivo es el corazón de la configuración. Aquí deberás ajustar parámetros críticos como:
   • Tipo de placa: Define tu placa (ej. BOARD_RAMPS_14_EFB).
   • Termistores: Especifica los tipos de termistores para el hotend y la cama caliente.
   • Dimensiones de la cama: Establece el tamaño de tu área de impresión (X_BED_SIZE, Y_BED_SIZE).
   • Pasos por milímetro (steps/mm): Calibra la precisión de tus motores para cada eje y el extrusor. Esto es crucial para la precisión dimensional.
   • Finales de carrera: Configura si son normalmente abiertos o cerrados y su posición.
   • PID Tuning: Aunque se puede hacer después, ajustar los valores PID para el hotend y la cama mejora la estabilidad térmica.
5. Carga final: Una vez modificados los parámetros, vuelve a cargar el firmware en tu Arduino.

Ojo con esto: un error en la configuración de los termistores puede llevar a lecturas incorrectas y, en el peor de los casos, a sobrecalentamiento. Siempre verifica dos veces estos valores.

3. Ensamblaje Físico y Conexiones: Dando forma a tu impresora

El ensamblaje mecánico de tu impresora 3D Arduino es donde la estructura toma forma, seguido de las conexiones electrónicas que le darán vida. La precisión aquí es clave para una buena calidad de impresión.

3.1. Montaje de la estructura mecánica

Sigue el manual de tu kit al pie de la letra. Los pasos generales incluyen:

• Montaje de perfiles: Une los perfiles de aluminio para formar el marco. Asegúrate de que todo esté perfectamente escuadrado y nivelado. Un marco torcido resultará en impresiones deformes.
• Instalación de varillas y rodamientos: Coloca las varillas lisas por donde se deslizarán los ejes y los rodamientos lineales. Deben moverse suavemente, sin holguras ni fricciones excesivas.
• Montaje de motores y acoplamientos: Fija los motores NEMA 17 y conecta las varillas roscadas (para el eje Z) o las correas (para X e Y) a sus respectivos acoplamientos y poleas.
• Instalación de la cama caliente: Monta la cama sobre su soporte, asegurándote de que los muelles permitan un ajuste de nivelación adecuado.

3.2. Conexión de la electrónica

Este paso requiere atención al detalle para evitar cortocircuitos o daños a los componentes:

• Drivers de motor: Inserta los drivers (A4988/DRV8825) en la placa RAMPS, prestando mucha atención a la orientación. Un driver mal colocado puede quemarse.
• Conexión de motores: Conecta los cables de los motores paso a paso a los drivers correspondientes en la RAMPS. Verifica el orden de los cables si no están etiquetados.
• Termistores y finales de carrera: Conecta los termistores del hotend y la cama, y los finales de carrera a sus pines específicos en la RAMPS.
• Hotend y ventiladores: Conecta el cartucho calefactor y el termistor del hotend, así como los ventiladores de capa y del hotend.
• Fuente de alimentación: Conecta la fuente de alimentación a la RAMPS. Es crucial que la polaridad sea correcta (positivo con positivo, negativo con negativo).

En mi experiencia, es buena idea etiquetar los cables antes de conectarlos para evitar confusiones, especialmente con los motores.

4. Pruebas Iniciales y Calibración: El primer encendido

Una vez que tu kit de impresora 3D con Arduino está ensamblado y cableado, es hora de las pruebas iniciales y la calibración. Este es el momento de verificar que todo funciona antes de la primera impresión.

1. Verificación de movimientos: Conecta la impresora al ordenador y usa un software como Pronterface o Repetier-Host. Mueve cada eje (X, Y, Z) en ambas direcciones para asegurarte de que se mueven suavemente y en la dirección correcta. Si un eje se mueve al revés, puedes invertirlo en el firmware o en el software de control.
2. Prueba de finales de carrera: Activa manualmente cada final de carrera mientras mueves el eje correspondiente. El software debería indicar que el final de carrera ha sido activado.
3. Prueba de calentamiento: Calienta el hotend y la cama caliente a temperaturas moderadas (ej. 180°C para el hotend, 50°C para la cama). Verifica que las temperaturas se alcanzan y se mantienen estables.
4. Calibración de pasos por milímetro (steps/mm): Este es un paso crítico para la precisión. Imprime un cubo de calibración de 20x20x20 mm y mide sus dimensiones. Ajusta los valores de DEFAULT_AXIS_STEPS_PER_UNIT en Marlin si las medidas no son exactas. Repite el proceso para el extrusor (calibración de E-steps).
5. Nivelación de la cama: Este es, quizás, el paso más importante para el éxito de las impresiones. Usa el proceso de nivelación manual (o automático si tienes un sensor) para asegurar que la distancia entre la boquilla y la cama sea uniforme en todos los puntos.

Errores comunes al montar una impresora 3D Arduino y cómo solucionarlos

Al montar un kit de impresora 3D con Arduino, es normal encontrarse con algunos obstáculos. Aquí te detallo los problemas más frecuentes y sus soluciones, basándome en lo que hemos visto en el taller:

1. La cama caliente no calienta o lo hace lentamente

Síntoma: La cama no alcanza la temperatura deseada o tarda una eternidad.
Causa: Frecuentemente, esto se debe a una fuente de alimentación insuficiente (no entrega los amperios necesarios), cables de alimentación de la cama demasiado finos que causan una caída de voltaje, o conexiones sueltas/incorrectas. También puede ser un termistor de cama defectuoso o mal conectado.
Solución: Primero, verifica que tu fuente de alimentación sea de al menos 12V y 20A. Revisa todas las conexiones de la cama caliente a la RAMPS y a la fuente, asegurándote de que estén firmes y con la polaridad correcta. Si los cables son muy finos, considera reemplazarlos por unos de mayor calibre. Finalmente, comprueba el termistor; si está dañado, la lectura será errónea.

2. Motores paso a paso vibran, hacen ruido o se mueven de forma errática

Síntoma: Los motores no giran suavemente, emiten un zumbido fuerte, se mueven en la dirección equivocada o simplemente vibran sin moverse.
Causa: Esto suele ser un problema con los drivers de motor. Pueden estar mal orientados (quemándose), la corriente no está ajustada correctamente, o los cables del motor están mal conectados (pares de bobinas invertidos).
Solución: ¡Apaga la impresora antes de manipular los drivers! Revisa la orientación de cada driver en la RAMPS. Ajusta la corriente de cada driver usando el pequeño potenciómetro que tienen (busca el valor recomendado para tus motores y drivers). Si un motor se mueve al revés, puedes invertirlo en el firmware (#define INVERT_X_DIR true, etc.) o girar el conector del motor 180 grados (si tu conector lo permite). Si solo vibra, verifica que los cables de las bobinas estén conectados correctamente; a veces, los cables de un par de bobinas se intercambian con los de otro par.

3. La impresora no se comunica con el software (Pronterface, Repetier-Host)

Síntoma: El software no detecta la impresora o no puede establecer conexión.
Causa: Falta de drivers USB, puerto COM incorrecto seleccionado, o un firmware mal cargado.
Solución: Asegúrate de tener los drivers CH340 o FTDI (dependiendo del chip USB de tu Arduino) instalados en tu PC. En el software de control, selecciona el puerto COM correcto (puedes verificarlo en el Administrador de Dispositivos de Windows o ls /dev/tty* en Linux). Si todo lo demás falla, intenta recargar el firmware Marlin en la placa Arduino.

4. Problemas de adherencia de la primera capa o impresiones que se despegan

Síntoma: La primera capa no se pega a la cama, se levanta por los bordes (warping) o la impresión se suelta a mitad de proceso.
Causa: Principalmente, una mala nivelación de la cama, una temperatura de cama incorrecta, una superficie de impresión sucia o un offset Z incorrecto.
Solución: La nivelación de la cama es fundamental. Asegúrate de que la distancia entre la boquilla y la cama sea la de una hoja de papel en todos los puntos. Limpia la superficie de impresión con alcohol isopropílico para eliminar grasas. Ajusta la temperatura de la cama según el filamento (ej. 60°C para PLA). Si tu impresora tiene sensor de auto-nivelación, asegúrate de que esté bien calibrado. Considera usar adhesivos como laca o pegamento en barra si la adherencia sigue siendo un problema.

Preguntas Frecuentes sobre kits de impresora 3D con Arduino

¿Qué software puedo usar para diseñar los modelos 3D que imprimiré con mi impresora Arduino?

Para diseñar tus propios modelos 3D, recomendamos programas como Fusion 360 (gratuito para uso personal/educativo), Tinkercad (ideal para principiantes por su interfaz sencilla y basada en navegador) o FreeCAD (opción de código abierto). Para preparar los modelos para imprimir (slicing), Cura o PrusaSlicer son las opciones más populares y robustas.

¿Es difícil calibrar una impresora 3D basada en Arduino en comparación con una comercial?

Sí, la calibración de una impresora 3D Arduino suele ser más laboriosa y requiere más intervención manual que una impresora comercial preensamblada. Sin embargo, esta dificultad es parte del aprendizaje y te proporciona un conocimiento profundo de cómo funciona tu máquina, lo que te permitirá solucionar problemas y optimizarla mucho mejor a largo plazo.

Conclusión: Tu impresora 3D Arduino, un proyecto gratificante

Montar un kit de impresora 3D con Arduino es mucho más que ensamblar piezas; es un proyecto educativo y gratificante que te sumerge en la electrónica, la mecánica y la programación. En DunaTech, hemos visto cómo estos kits, aunque requieren paciencia y dedicación, ofrecen una vía económica para obtener una impresora 3D funcional y personalizable. Si sigues esta guía, prestando atención a los detalles y aprendiendo de los errores comunes, no solo ahorrarás dinero (muchos kits completos cuestan menos de 200 euros en plataformas como AliExpress con envío a España), sino que también adquirirás un conocimiento invaluable que te permitirá dominar tu máquina. ¡Prepárate para dar vida a tus ideas en 3D!

— El equipo de DunaTech
