Introducción
En DunaTech, sabemos que el mundo de la impresión 3D es fascinante y, a menudo, los entusiastas buscan formas de profundizar en su funcionamiento. Una excelente manera de hacerlo es montar una impresora 3D con un kit Arduino. Esta guía completa te llevará de la mano a través de todo el proceso, desde la selección de componentes hasta la calibración final, basándonos en nuestra experiencia con diversos kits y pruebas exhaustivas en el taller. Es un proyecto que combina electrónica, mecánica y software, ofreciendo una comprensión profunda de cada parte de tu futura máquina de fabricación aditiva.
¿Por qué montar una impresora 3D con un kit Arduino?
Montar tu propia impresora 3D con Arduino te permite una personalización total y un aprendizaje profundo de la tecnología. Al construirla desde cero, entiendes cada componente y cómo interactúa, lo que facilita futuras reparaciones o mejoras. Además, a menudo resulta ser una opción más económica que comprar una impresora preensamblada, especialmente si ya tienes algunas piezas o buscas componentes específicos. Es un proyecto ideal para aficionados a la electrónica y makers que quieren ir más allá del «plug and play» y realmente comprender el corazón de la impresión 3D.
Materiales necesarios para tu impresora 3D DIY
Para embarcarte en la construcción de tu propia impresora 3D con un kit Arduino, necesitarás una serie de componentes clave. Aquí te detallamos los esenciales, basados en nuestra experiencia para asegurar un buen rendimiento y facilidad de montaje.
1. El cerebro: Kit de Arduino y electrónica de control

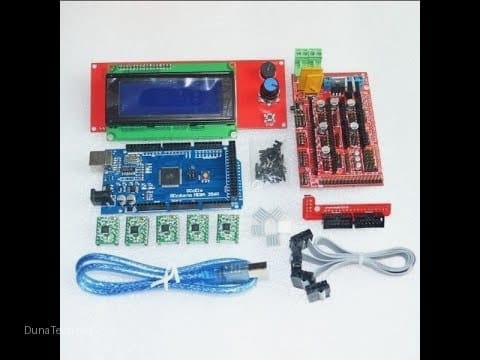

El corazón de tu impresora será un microcontrolador Arduino. Nosotros siempre recomendamos el Arduino Mega 2560, ya que ofrece suficientes pines y capacidad de procesamiento para gestionar todos los ejes, extrusores y sensores. Se complementa con una placa RAMPS 1.4, que actúa como interfaz entre el Arduino y los demás componentes electrónicos. Asegúrate de que los drivers de motor paso a paso (A4988 o DRV8825) sean de buena calidad, ya que son cruciales para el movimiento preciso de los ejes.
2. Sistema de extrusión: Extrusor y Hotend
El extrusor es el encargado de empujar el filamento, y el hotend de fundirlo. Un extrusor tipo MK8 es una opción sólida y ampliamente compatible, fácil de encontrar y calibrar. Para el hotend, uno de 0.4 mm es el estándar para la mayoría de las impresiones y es compatible con filamento de 1.75 mm. En nuestras pruebas, la calidad del hotend influye directamente en la calidad de impresión, así que no escatimes aquí.
3. Movimiento preciso: Motores paso a paso
Necesitarás motores NEMA 17 para mover los ejes X, Y, Z y el extrusor. Son robustos, económicos y ofrecen la precisión necesaria para la impresión 3D. Generalmente se requieren cinco motores: uno para X, uno para Y, dos para Z (o uno con un sistema de correas) y uno para el extrusor. Asegúrate de que tengan un buen par de torsión para evitar saltos de pasos.
4. Componentes adicionales esenciales
- Fuente de alimentación: Una fuente de 12V o 24V con al menos 350W es crucial, especialmente si planeas usar una cama caliente.
- Rodamientos y varillas: Rodamientos lineales LM8UU y varillas de acero inoxidable (8mm de diámetro) para los ejes X, Y y Z. La calidad de estos componentes afecta directamente la suavidad del movimiento.
- Plataforma de impresión: Una cama caliente es casi obligatoria para evitar el warping y mejorar la adhesión de la primera capa, especialmente con materiales como ABS o PETG.
- Estructura: Perfiles de aluminio 2020 o 2040 son ideales por su rigidez y facilidad de montaje.
5. Software para dar vida a tu impresora
- Marlin Firmware: Es el firmware más popular y flexible para impresoras 3D DIY. Deberás configurarlo y subirlo a tu Arduino.
- Slicer (Cura o PrusaSlicer): Para convertir tus modelos 3D (STL) en código G (G-code), que es el lenguaje que entiende tu impresora.
Paso a paso: Montaje de la impresora 3D con Arduino
El proceso de montar una impresora 3D con un kit Arduino puede parecer abrumador, pero si sigues estos pasos, verás que es un proyecto gratificante. La clave es la paciencia y la atención al detalle.
1. Ensamblaje mecánico de la estructura
Comienza montando el marco de tu impresora. Si usas perfiles de aluminio, únelos con escuadras y tornillos. Asegúrate de que la estructura sea lo más cuadrada y rígida posible, ya que cualquier holgura se traducirá en impresiones de baja calidad. Luego, instala los rodamientos lineales y las varillas guía en los ejes X, Y y Z. Monta el extrusor en el carro del eje X, verificando que se deslice suavemente.
2. Instalación de los motores y correas
Fija los motores NEMA 17 a sus soportes correspondientes en cada eje. Conecta las correas dentadas a los motores y a los carros de los ejes. Es vital que las correas estén tensas, pero no excesivamente. Una tensión adecuada permite un movimiento preciso sin forzar los motores ni los rodamientos. Un truco es que al pulsar la correa, debe ceder ligeramente, pero no debe estar flácida.
3. Configuración electrónica y cableado
Este es un paso crítico. Conecta la placa RAMPS 1.4 al Arduino Mega 2560. Inserta los drivers de los motores paso a paso en la RAMPS, prestando atención a la orientación (¡un error aquí puede quemarlos!). Luego, conecta los motores, termistores, calentadores (hotend y cama caliente) y finales de carrera a la RAMPS. Presta especial atención al cableado de la fuente de alimentación, asegurándote de que los voltajes sean correctos y que no haya cortocircuitos. Un multímetro es tu mejor amigo aquí.
4. Instalación y configuración del firmware (Marlin)
Descarga la última versión de Marlin Firmware desde GitHub. Abre el proyecto en el Arduino IDE. Aquí es donde personalizas tu impresora: define el tamaño de la cama, los tipos de termistores, los drivers de motor, los pasos por milímetro (steps/mm) para cada eje y el extrusor. Este paso requiere investigar las especificaciones de tus componentes. Una vez configurado, sube el firmware al Arduino. Si tienes dudas, busca tutoriales específicos para tu configuración de RAMPS y Marlin.
5. Calibración inicial y pruebas
Con el firmware cargado, conecta tu impresora al ordenador y usa un software de control como Pronterface o Repetier-Host. Primero, verifica que los finales de carrera funcionen correctamente. Luego, mueve cada eje manualmente para asegurarte de que se mueven en la dirección correcta. Calibra los pasos por milímetro para cada eje y el extrusor. Finalmente, realiza una prueba de extrusión y calienta el hotend y la cama para verificar que todo funciona antes de intentar tu primera impresión.
Errores comunes y soluciones al montar una impresora 3D con Arduino
Al montar una impresora 3D con un kit Arduino, es normal encontrarse con algunos obstáculos. Aquí te presento los problemas más frecuentes que hemos visto en DunaTech y cómo solucionarlos, para que no te quedes atascado.
1. Motores que no giran o giran en dirección incorrecta
Síntoma: Los motores no se mueven al enviar comandos, o giran en la dirección opuesta a la esperada.
Causa: Conexiones incorrectas de los motores a los drivers, drivers mal insertados o dañados, o configuración errónea en Marlin.
Solución: Primero, verifica que los drivers de los motores estén correctamente insertados en la RAMPS, con la orientación adecuada (el potenciómetro suele ir hacia el conector de alimentación). Revisa el cableado de los motores; a veces, los cables están cruzados. Si giran en la dirección incorrecta, puedes invertir la dirección en el firmware de Marlin (buscando INVERT_X_DIR, INVERT_Y_DIR, etc.) o girar el conector del motor 180 grados en la RAMPS (¡con la impresora apagada!).
2. Problemas de temperatura: Hotend o cama caliente no calientan
Síntoma: El hotend o la cama caliente no alcanzan la temperatura deseada, o el software muestra lecturas de temperatura erróneas (por ejemplo, 0°C o -14°C).
Causa: Termistor mal conectado o dañado, calentador mal cableado, o configuración incorrecta del tipo de termistor en Marlin.
Solución: Asegúrate de que los termistores estén bien conectados a la RAMPS y que estén físicamente en contacto con el hotend/cama. Verifica el cableado de los calentadores. En Marlin, revisa la sección #define TEMP_SENSOR_0 (para hotend) y #define TEMP_SENSOR_BED (para cama) y asegúrate de que el número corresponda al tipo de termistor que estás usando (generalmente 1 para NTC 100k). Si la lectura es 0 o negativa, casi siempre es un termistor mal conectado o defectuoso.
3. Impresiones con capas desalineadas (Layer Shifting)
Síntoma: Durante la impresión, las capas se desplazan lateralmente, creando un efecto escalonado.
Causa: Correas flojas, drivers de motor sobrecalentados, voltaje Vref de los drivers incorrecto, o rodamientos/varillas con demasiada fricción.
Solución: Tensa las correas de los ejes X e Y. Si están demasiado flojas, el motor puede perder pasos. Verifica que los drivers de los motores no se estén sobrecalentando; puedes añadir disipadores o un pequeño ventilador. Ajusta el voltaje Vref de los drivers (consulta la hoja de datos de tu driver para el valor correcto, generalmente entre 0.8V y 1.2V para NEMA 17). Lubrica las varillas lineales y asegúrate de que los rodamientos se deslicen sin esfuerzo.
4. Filamento que no se extruye o se atasca
Síntoma: El filamento no sale del hotend, o el extrusor hace un ruido de «clic» como si patinara.
Causa: Boquilla obstruida, temperatura del hotend demasiado baja, extrusor mal calibrado (pasos/mm), o filamento húmedo.
Solución: Primero, asegúrate de que la temperatura del hotend sea la adecuada para el filamento que estás usando. Si la boquilla está obstruida, puedes intentar una «cold pull» o desmontarla y limpiarla. Verifica la calibración de los pasos por milímetro del extrusor en Marlin (#define DEFAULT_AXIS_STEPS_PER_UNIT). Si el filamento está húmedo, sécalo. También, revisa que el tensor del extrusor no esté ni demasiado apretado ni demasiado flojo.
Preguntas frecuentes sobre cómo montar una impresora 3D con un kit Arduino
Aquí respondemos a algunas de las dudas más comunes que surgen al montar una impresora 3D con un kit Arduino, basándonos en las consultas que recibimos en DunaTech.
¿Es realmente más barato montar una impresora 3D con Arduino que comprar una preensamblada?
Sí, en muchos casos, montar una impresora 3D con un kit Arduino puede ser significativamente más económico, especialmente si buscas una máquina con ciertas especificaciones o si ya tienes algunos componentes. El ahorro puede oscilar entre un 30% y un 50% en comparación con modelos comerciales de prestaciones similares. Sin embargo, el «costo» en tiempo y esfuerzo de aprendizaje es mayor.
¿Qué nivel de conocimientos técnicos se requiere para este proyecto?
Para montar una impresora 3D con un kit Arduino, se recomienda tener conocimientos básicos de electrónica (cómo identificar componentes, usar un multímetro), mecánica (ensamblaje, ajuste de tornillos y correas) y algo de programación (para configurar Marlin). No es necesario ser un experto, pero sí tener paciencia y ganas de aprender. Hay muchísimos recursos online que te guiarán en cada paso.
Conclusión
Montar una impresora 3D con un kit Arduino es un viaje increíblemente enriquecedor para cualquier entusiasta de la tecnología y la fabricación aditiva. En DunaTech, hemos comprobado que, aunque requiere dedicación y un buen puñado de horas, la satisfacción de ver tu propia creación imprimir su primera pieza es inmensa. No solo obtendrás una herramienta funcional, sino que habrás adquirido un conocimiento profundo de cómo funciona una impresora 3D, lo que te permitirá repararla, mejorarla y personalizarla a tu antojo. ¡Anímate a construir tu propia máquina y únete a la comunidad maker!
— Equipo DunaTech
