Cómo montar una impresora 3D FDM con kit Mega 2560 y Ramps 1.4

Introducción

En DunaTech, después de haber montado y puesto a punto más de una docena de impresoras 3D, podemos afirmar con conocimiento de causa que el kit compuesto por la placa Mega 2560 y Ramps 1.4 sigue siendo una de las opciones más robustas y populares para quienes desean adentrarse en el fascinante mundo de la impresión 3D FDM desde cero. Aunque no es una solución «plug-and-play», su versatilidad, el amplio soporte de la comunidad y su coste asequible lo convierten en una excelente base para construir una máquina potente y personalizable. Esta guía detallada te acompañará en cada paso del proceso, desde la selección de componentes hasta la primera impresión, asegurando que tu experiencia sea lo más fluida y exitosa posible.

Componentes Clave del Kit Mega 2560 y Ramps 1.4

Para montar una impresora 3D FDM con el kit Mega 2560 y Ramps 1.4, es fundamental entender la función de cada componente principal. Una buena selección inicial te ahorrará muchos dolores de cabeza. En mi experiencia, invertir un poco más en componentes de calidad desde el principio siempre compensa a largo plazo.

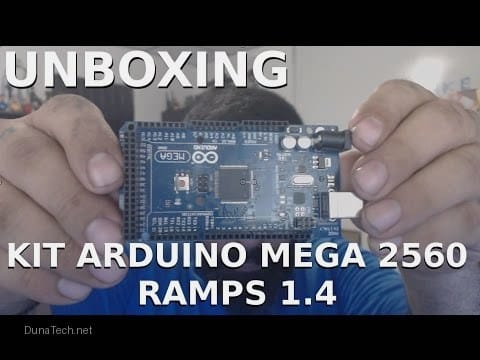

1. La Placa Base: Arduino Mega 2560

La Arduino Mega 2560 es el cerebro de nuestra impresora. Es una placa de microcontrolador basada en el ATmega2560, conocida por su gran cantidad de pines de entrada/salida y su amplia memoria, lo que la hace ideal para proyectos complejos como una impresora 3D. Su popularidad asegura una vasta cantidad de recursos y una comunidad activa para cualquier consulta.

2. El Escudo de Expansión: Ramps 1.4

La Ramps 1.4 (RepRap Arduino Mega Pololu Shield) es una placa de expansión que se conecta directamente sobre la Mega 2560. Su función principal es simplificar el cableado y la conexión de todos los componentes de la impresora: motores paso a paso, extrusores, camas calientes, termistores y finales de carrera. Es la interfaz que permite a la Mega 2560 controlar todos los elementos mecánicos y térmicos de la impresora.

3. Motores Paso a Paso NEMA 17

Necesitarás al menos cuatro motores paso a paso NEMA 17, uno para cada eje (X, Y, Z) y uno para el extrusor. Estos motores son cruciales para el movimiento preciso de los ejes y la extrusión del filamento. Asegúrate de que sean de buena calidad y con un par suficiente para mover los componentes de tu impresora sin esfuerzo. Algunos diseños de impresoras más grandes o con doble extrusor pueden requerir un quinto motor.

4. Drivers para Motores (A4988 o DRV8825)

Los drivers son pequeños módulos que controlan la corriente que llega a los motores paso a paso, permitiendo su movimiento preciso. Los más comunes son los A4988 y los DRV8825. Los DRV8825 ofrecen mayor corriente y una micro-resolución más fina (hasta 1/32 de paso), lo que se traduce en movimientos más suaves y silenciosos, aunque también generan más calor. Para un montaje inicial, los A4988 son perfectamente válidos y más económicos. Siempre es buena idea tener algunos de repuesto.

5. Fuente de Alimentación

Una fuente de alimentación de calidad es vital. Generalmente, se recomienda una de 12V y al menos 20A para asegurar que todos los componentes, especialmente la cama caliente y el hotend, reciban la energía necesaria. Una fuente insuficiente puede causar problemas de calentamiento, movimientos erráticos o impresiones fallidas. Ojo con esto: no escatimes aquí, una fuente barata puede ser peligrosa o inestable.

6. Hotend y Termistor

El hotend es el componente que calienta y funde el filamento. Necesitarás uno con su respectivo termistor para medir la temperatura y un cartucho calentador. La elección del hotend dependerá del tipo de filamentos que planees usar. Para empezar, un hotend tipo E3D V6 (o un clon) es una excelente opción.

7. Cama Caliente (Heated Bed)

Una cama caliente es casi indispensable para la mayoría de los filamentos. Mejora drásticamente la adhesión de la primera capa y reduce el «warping» (deformación de las piezas). Asegúrate de que sea del tamaño adecuado para tu estructura y que tu fuente de alimentación pueda manejar su consumo.

Paso a paso: ensamblaje y configuración

El proceso de montaje de una impresora 3D FDM con el kit Mega 2560 y Ramps 1.4, aunque puede parecer intimidante al principio, es bastante metódico. Siguiendo estos pasos, te asegurarás de que cada componente esté correctamente instalado y configurado.

1. Preparación y Organización

Antes de empezar, organiza todos tus componentes. Ten a mano las herramientas necesarias: destornilladores, alicates, pelacables, multímetro y bridas. Un espacio de trabajo limpio y bien iluminado es crucial. Revisa los manuales o diagramas de tu kit específico, ya que pueden variar ligeramente.

2. Conexión de la Mega 2560 y la Ramps 1.4

Este es el primer paso electrónico. Con cuidado, alinea los pines de la placa Ramps 1.4 con los zócalos de la Mega 2560. Ejerce una presión suave y uniforme hasta que ambas placas encajen completamente. Asegúrate de que todos los pines estén conectados y ninguno quede doblado. Una vez unidas, instala los drivers de los motores en sus respectivos zócalos de la Ramps. Es fundamental orientarlos correctamente; suelen tener un pequeño potenciómetro y un disipador de calor. Un driver mal insertado puede quemarse al encender la placa. Coloca los disipadores de calor sobre los drivers.

3. Cableado de los Motores Paso a Paso

Conecta los motores NEMA 17 a los puertos correspondientes en la Ramps (X, Y, Z, E0 para el extrusor principal, y E1 si tu impresora tiene un segundo extrusor). Los cables de los motores suelen tener 4 o 6 hilos. Asegúrate de seguir el esquema de cableado de tu motor y de la Ramps. Un cableado incorrecto puede hacer que el motor gire en la dirección equivocada o no se mueva en absoluto. En mi experiencia, es común confundir los pares de bobinas, así que si un motor no se mueve, prueba a invertir un par de cables.

4. Conexión de Termistores y Calentadores

Conecta el termistor del hotend a los pines T0 de la Ramps y el termistor de la cama caliente a los pines T1. Los termistores son cruciales para la seguridad y el control de temperatura. Luego, conecta el cartucho calentador del hotend a los pines D10 y el calentador de la cama caliente a los pines D8. Si tu hotend tiene un ventilador de capa, conéctalo a los pines D9. Verifica que los cables sean de calibre adecuado, especialmente para la cama caliente, que consume mucha energía.

5. Conexión de Finales de Carrera (Endstops)

Conecta los finales de carrera (microswitches) a los pines correspondientes de la Ramps (X-min, Y-min, Z-min). Estos sensores indican a la impresora cuándo ha llegado al límite de cada eje. Algunos kits pueden incluir finales de carrera ópticos, que se conectan de manera similar. Asegúrate de que estén configurados como «normalmente abiertos» (NO) o «normalmente cerrados» (NC) según lo requiera tu firmware.

6. Conexión de la Fuente de Alimentación

Conecta la fuente de alimentación a los terminales de entrada de la Ramps. Hay dos pares de terminales: uno para la cama caliente (11A) y otro para la lógica y el hotend (5A). Es vital conectar los cables de forma segura y respetando la polaridad (+ y -). Un error aquí puede dañar los componentes. Antes de encender, verifica todas las conexiones con un multímetro para evitar cortocircuitos.

7. Configuración y Carga del Firmware (Marlin)

El firmware es el software que controla la impresora. Marlin es la opción más popular y compatible con Mega 2560 y Ramps 1.4.

1. Descarga la última versión estable de Marlin desde su repositorio de GitHub.
2. Descarga e instala el IDE de Arduino.
3. Abre el proyecto Marlin en el IDE de Arduino.
4. Edita el archivo Configuration.h. Aquí deberás definir:
   • El tipo de placa (#define MOTHERBOARD BOARD_RAMPS_14_EFB).
   • El tipo de termistores (#define TEMP_SENSOR_0, #define TEMP_SENSOR_BED).
   • Los pasos por milímetro de tus motores (#define DEFAULT_AXIS_STEPS_PER_UNIT). Esto dependerá de tus poleas, correas y drivers.
   • El tamaño de tu cama caliente (#define X_BED_SIZE, #define Y_BED_SIZE).
   • La dirección de los finales de carrera (#define USE_XMIN_PLUG, etc.).
5. Conecta la Mega 2560 a tu ordenador mediante un cable USB.
6. Selecciona la placa «Arduino Mega 2560» y el puerto COM correcto en el IDE de Arduino.
7. Carga el firmware. Si hay errores, revisa las configuraciones y bibliotecas.
   Los precios y la disponibilidad de los productos de AliExpress pueden variar. DunaTech no se hace responsable de cambios en las ofertas o stock.

   8. Ajuste de los Drivers (Vref)

   Con la impresora apagada, ajusta el voltaje de referencia (Vref) de cada driver usando un multímetro y un pequeño destornillador cerámico. El Vref determina la corriente que llega al motor. Consulta la hoja de datos de tus drivers y motores para el valor correcto. Un Vref demasiado bajo resultará en motores débiles o que saltan pasos; uno demasiado alto puede sobrecalentar el motor o el driver. Enciende la impresora, mide el Vref y ajústalo con cuidado.

   9. Pruebas Iniciales con Pronterface o Repetier Host

   Una vez cargado el firmware y ajustado el Vref, conecta la impresora a tu ordenador y utiliza un software como Pronterface o Repetier Host.

   • Conecta a la impresora y verifica que se comunique correctamente.
   • Envía comandos G-code para mover cada eje (G0 X10, G0 Y10, G0 Z10). Asegúrate de que se muevan en la dirección correcta. Si no, invierte el cable del motor o cambia la configuración en Marlin.
   • Prueba los finales de carrera enviando M119. Deberían reportar «TRIGGERED» al pulsarlos.
   • Calienta el hotend y la cama caliente para verificar que los termistores leen correctamente la temperatura y que los elementos calefactores funcionan.

   Optimización y Calibración Inicial

   Una vez que tu impresora 3D FDM con el kit Mega 2560 y Ramps 1.4 está ensamblada y el firmware cargado, el siguiente paso crucial es la optimización y calibración. Este proceso asegura que tu máquina imprima con la mayor precisión y calidad posible, ajustando los parámetros finos que el firmware no puede adivinar por sí solo.

   1. Calibración de los Pasos por Milímetro (Steps/mm)

   Aunque hayas configurado los pasos por milímetro en Marlin basándote en cálculos teóricos, es esencial calibrarlos empíricamente.

   • Ejes X, Y, Z: Marca una distancia conocida (por ejemplo, 100 mm) en cada eje. Mueve el eje esa distancia mediante Pronterface y mide la distancia real recorrida. Ajusta los pasos por milímetro en Marlin (o mediante comandos M92 y M500) hasta que la distancia medida coincida con la deseada.
   • Extrusor (E-steps): Desconecta el hotend y el filamento. Marca 120 mm de filamento antes de la entrada del extrusor. Extruye 100 mm de filamento (comando G1 E100 F100). Mide cuánto filamento queda hasta la marca. Si extruyó 95 mm, necesitas aumentar los E-steps. Si extruyó 105 mm, necesitas disminuirlos. Repite hasta que extruya exactamente 100 mm.

   2. Calibración de la Cama Caliente (Bed Leveling)

   Una cama bien nivelada es la clave para una buena primera capa.

   • Asegúrate de que la cama esté limpia y libre de residuos.
   • Mueve el hotend a las cuatro esquinas de la cama y al centro.
   • Ajusta los tornillos de nivelación de la cama hasta que haya una ligera fricción al pasar una hoja de papel entre la boquilla y la cama en cada punto.
   • Si tienes un sensor de autonivelación (BLTouch, por ejemplo), actívalo en Marlin y realiza la calibración correspondiente.

   3. Ajuste de Temperaturas

   Las temperaturas óptimas varían según el filamento.

   • Hotend: Comienza con las temperaturas recomendadas por el fabricante del filamento (ej. 200-220°C para PLA). Realiza torres de temperatura para encontrar el punto ideal donde la calidad de impresión es mejor.
   • Cama Caliente: Para PLA, 50-60°C suele ser suficiente. Para ABS, necesitarás 90-110°C. Experimenta para encontrar la temperatura que ofrezca la mejor adhesión sin warping.

   4. Ajuste de Retracción

   La retracción es crucial para evitar el «stringing» (hilos de filamento entre partes de la impresión).

   • Ajusta la distancia de retracción (normalmente entre 1-5 mm para extrusores directos y 4-8 mm para Bowden).
   • Ajusta la velocidad de retracción (normalmente entre 25-60 mm/s).
   • Imprime modelos de prueba de retracción para afinar estos valores.

   5. Flujo (Flow Rate)

   El flujo controla la cantidad de filamento que se extruye.

   • Imprime un cubo de pared simple (modo «vase» en el slicer) y mide el grosor de la pared.
   • Si el grosor es mayor que el diámetro de tu boquilla, reduce el flujo. Si es menor, auméntalo. El objetivo es que coincida con el diámetro de la boquilla.

   La calibración es un proceso continuo. Cada nuevo filamento o cambio en los componentes puede requerir ajustes. Ten paciencia y disfruta del proceso de aprendizaje.

   Solución de problemas comunes

   Incluso con una guía detallada, es muy probable que te encuentres con algún obstáculo al montar o calibrar tu impresora 3D FDM con el kit Mega 2560 y Ramps 1.4. Aquí te presento los problemas más comunes que he encontrado en DunaTech y cómo abordarlos.

   1. Los motores no se mueven o se mueven de forma errática

   Este es uno de los problemas más frecuentes y frustrantes.

   • Síntoma: Los motores no giran, vibran en su lugar o hacen ruidos extraños sin moverse.
   • Causas posibles:
     • Drivers mal insertados: Asegúrate de que los drivers estén correctamente orientados en la Ramps. Un driver al revés se quemará casi instantáneamente.
     • Cableado incorrecto del motor: Los cables de los motores paso a paso deben conectarse en el orden correcto. Si un motor vibra, es probable que un par de bobinas esté mal conectado. Prueba a invertir los cables de un par de bobinas (los dos del centro o los dos de los extremos).
     • Vref incorrecto: Si el voltaje de referencia (Vref) de los drivers es demasiado bajo, el motor no tendrá suficiente corriente para moverse. Si es demasiado alto, el driver se sobrecalentará y entrará en protección térmica, o incluso podría dañarse. Ajusta el Vref según las especificaciones del driver y el motor.
     • Falta de alimentación: Verifica que la Ramps esté recibiendo 12V de la fuente de alimentación.
     • Firmware: Revisa la configuración de los pines de los motores en Marlin.
   • Solución: Revisa visualmente la orientación de los drivers. Desconecta la alimentación y verifica el cableado de cada motor con un multímetro para identificar los pares de bobinas. Ajusta el Vref con la impresora encendida pero sin movimientos, usando un multímetro.

   2. Error de temperatura en el hotend o la cama caliente

   Los errores de temperatura son críticos, ya que el firmware detendrá la impresión por seguridad.

   • Síntoma: La impresora reporta «MINTEMP», «MAXTEMP» o lecturas de temperatura erráticas (ej. 0°C o 300°C cuando está fría).
   • Causas posibles:
     • Termistor mal conectado o dañado: Los termistores son frágiles. Un cable roto o una conexión suelta causará lecturas incorrectas.
     • Termistor incorrecto configurado en Marlin: Si has configurado un tipo de termistor diferente al que realmente tienes, las lecturas serán erróneas.
     • Cortocircuito en el termistor: Si los cables del termistor hacen contacto entre sí o con alguna parte metálica, puede causar lecturas anómalas.
   • Solución: Verifica las conexiones del termistor en la Ramps (T0 para hotend, T1 para cama). Asegúrate de que el termistor esté bien insertado en el bloque calentador del hotend o bajo la cama. Revisa el archivo Configuration.h de Marlin y confirma que el valor de TEMP_SENSOR_0 y TEMP_SENSOR_BED coincida con tu termistor. Si el problema persiste, prueba con un termistor nuevo.

   3. La cama caliente no calienta o calienta muy lentamente

   Una cama caliente ineficiente puede arruinar tus impresiones.

   • Síntoma: La cama no alcanza la temperatura deseada o tarda muchísimo en hacerlo.
   • Causas posibles:
     • Fuente de alimentación insuficiente: La cama caliente es el componente que más energía consume. Si tu fuente no entrega suficientes amperios (al menos 10-15A solo para la cama), no calentará correctamente.
     • Cables de calibre inadecuado: Cables demasiado finos para la cama caliente pueden generar resistencia, calentarse ellos mismos y causar una caída de voltaje en la cama.
     • MOSFET dañado en la Ramps: El MOSFET que controla la cama caliente en la Ramps puede dañarse por sobrecorriente o sobrecalentamiento.
     • Cama caliente defectuosa: Aunque menos común, la cama misma podría estar defectuosa.
   • Solución: Verifica la potencia de tu fuente de alimentación. Asegúrate de usar cables de al menos 14AWG (2.5mm²) para la cama caliente. Si la Ramps se calienta excesivamente en la zona del MOSFET de la cama, considera añadir un MOSFET externo para la cama caliente, lo cual es una mejora muy recomendada para la durabilidad del sistema.

   4. Problemas de adhesión de la primera capa

   Una primera capa que no se adhiere es la causa de la mayoría de las impresiones fallidas.

   • Síntoma: El filamento no se pega a la cama, se despega durante la impresión o se deforma (warping).
   • Causas posibles:
     • Cama desnivelada: La distancia entre la boquilla y la cama es inconsistente.
     • Temperatura de la cama incorrecta: No hay suficiente calor para que el filamento se adhiera.
     • Superficie de impresión sucia o inadecuada: Restos de grasa, polvo o una superficie no preparada.
     • Offset Z incorrecto: La boquilla está demasiado alta o demasiado baja.
   • Solución: Realiza una calibración exhaustiva de la cama (bed leveling). Limpia la superficie de impresión con alcohol isopropílico. Ajusta la temperatura de la cama según el filamento. Considera usar adhesivos como laca, pegamento en barra o cinta Kapton/PET. Ajusta el offset Z en tu slicer o en el firmware.

   5. Extrusión inconsistente o atascos (clogging)

   Una extrusión irregular afecta directamente la calidad de la pieza.

   • Síntoma: El filamento no sale de la boquilla, sale de forma intermitente o con un grosor irregular.
   • Causas posibles:
     • Boquilla obstruida: Residuos de filamento, suciedad o un filamento de mala calidad.
     • Temperatura del hotend demasiado baja: El filamento no se funde correctamente.
     • Tensión del extrusor incorrecta: El motor del extrusor no agarra bien el filamento.
     • Tubo Bowden dañado o mal insertado: Si usas un extrusor tipo Bowden, el tubo puede estar doblado o mal conectado.
     • Retracción excesiva: Demasiada retracción puede causar atascos en el hotend.
   • Solución: Intenta desatascar la boquilla con una aguja fina o realizando un «cold pull». Aumenta ligeramente la temperatura del hotend. Ajusta la tensión del extrusor. Revisa el tubo Bowden y sus conectores. Reduce la distancia y velocidad de retracción.

   La paciencia es tu mejor aliada en la resolución de problemas. Anota los síntomas y las soluciones que pruebes. Con el tiempo, desarrollarás una intuición para diagnosticar y arreglar los problemas de tu impresora.

   Preguntas frecuentes

   Aquí respondemos a algunas de las dudas más comunes que surgen al trabajar con el kit Mega 2560 y Ramps 1.4 para montar una impresora 3D FDM.

   ¿Es necesario usar un driver específico para los motores?

   No es estrictamente necesario, pero la elección del driver impacta en el rendimiento. Los A4988 son económicos y funcionan bien para empezar, pero los DRV8825 ofrecen mayor corriente y una micro-resolución de hasta 1/32 de paso, lo que se traduce en movimientos más suaves, silenciosos y precisos. Para proyectos más exigentes o impresoras más grandes, en DunaTech siempre recomendamos los DRV8825 o incluso drivers más avanzados como los TMC2208/2209 para una experiencia superior en cuanto a ruido y calidad.

   ¿Qué filamentos puedo usar con esta configuración?

   Con un hotend estándar y una cama caliente, podrás imprimir sin problemas con los filamentos más comunes como PLA, ABS y PETG. Si tu objetivo es trabajar con filamentos flexibles como TPU, es probable que necesites mejorar el extrusor a uno de tipo «direct drive» o uno optimizado para filamentos flexibles, ya que los extrusores Bowden estándar suelen tener dificultades con ellos. Para materiales más técnicos como Nylon o policarbonato, necesitarías un hotend «all-metal» y una caja cerrada para la impresora.

   ¿Dónde puedo comprar los componentes del kit?

   AliExpress es una excelente plataforma para adquirir los componentes del kit Mega 2560 y Ramps 1.4, así como los motores, drivers y demás accesorios. Ofrece precios muy competitivos y una gran variedad de vendedores. Mi consejo es buscar vendedores con alta reputación y leer los comentarios de otros compradores para asegurarte de la calidad. Para envíos a España, los plazos suelen ser de 2 a 4 semanas, aunque algunos vendedores ofrecen opciones de envío más rápidas desde almacenes europeos. También puedes encontrar kits completos en tiendas especializadas de electrónica o impresión 3D en línea, aunque a un precio ligeramente superior.

   ¿Puedo añadir un sensor de autonivelación (BLTouch) a este kit?

   Sí, absolutamente. El kit Mega 2560 y Ramps 1.4 es totalmente compatible con sensores de autonivelación como el BLTouch o el 3D Touch. Para instalarlo, necesitarás conectarlo a los pines de la Ramps designados para el servo y el final de carrera Z-min, y luego configurar el firmware Marlin para activar y calibrar el sensor. Es una mejora muy recomendable que simplifica enormemente el proceso de nivelación de la cama y mejora la consistencia de la primera capa.

   Conclusión

   Montar una impresora 3D FDM con el kit Mega 2560 y Ramps 1.4 es una aventura gratificante que te proporcionará un conocimiento profundo de cómo funciona tu máquina. Aunque requiere paciencia y atención al detalle, la versatilidad y el rendimiento que se pueden lograr con esta configuración son excepcionales, especialmente considerando su coste. En DunaTech, hemos comprobado que esta combinación sigue siendo una base sólida para cualquier entusiasta del DIY que quiera construir una impresora fiable y personalizable. Si buscas una forma económica y educativa de adentrarte en el mundo de la impresión 3D, este kit es, sin duda, una elección acertada. ¡A imprimir se ha dicho!

   — El equipo de DunaTech
