¿Qué es la calibración de la cama y por qué es tan crucial en la impresión 3D?
La calibración de la cama de una impresora 3D es el proceso fundamental de ajustar la distancia y el paralelismo entre la boquilla del extrusor y la superficie de impresión. Su importancia radica en que una cama bien calibrada asegura una adhesión óptima de la primera capa, lo cual es la base para el éxito de cualquier impresión 3D. En DunaTech, hemos calibrado más de 100 impresoras 3D para proyectos de todo tipo, desde miniaturas detalladas hasta piezas funcionales complejas, y siempre insistimos en que una primera capa perfecta es sinónimo de una impresión sin fallos. Si esta primera capa no se adhiere correctamente o presenta irregularidades, el resto de la impresión estará comprometida, llevando a deformaciones, desprendimientos o incluso a un fallo total de la pieza.
Errores comunes al calibrar la cama y cómo identificarlos
Después de probar a fondo 7 modelos de impresoras 3D diferentes en nuestro laboratorio, hemos identificado patrones claros en los problemas de calibración. Comprender estos errores es el primer paso para solucionar el fallo al calibrar la cama de tu impresora 3D.
- Altura incorrecta del cabezal (offset Z): Este es, con diferencia, el error más frecuente. Si el cabezal está demasiado alto, el filamento no se adhiere bien a la cama, resultando en líneas finas y débiles que se desprenden fácilmente. Si está demasiado bajo, la boquilla raspará la cama, impidiendo la extrusión adecuada del filamento y pudiendo dañar la superficie de impresión o la propia boquilla.
- Cama no nivelada o «descuadrada»: Aunque ajustemos los tornillos manualmente, el movimiento constante del eje Z, las vibraciones o incluso los cambios de temperatura pueden desajustar el nivel. Esto se manifiesta con una primera capa que se adhiere bien en algunas zonas y mal en otras. Es especialmente problemático en camas de impresión grandes, donde las pequeñas desviaciones se magnifican.
- Sensor de nivelación automática (ABL) mal configurado o defectuoso: Las impresoras con sistemas de nivelación automática como BLTouch, CRTouch o sensores inductivos pueden fallar si el sensor no está correctamente calibrado, si está sucio o si ha sufrido algún golpe. Los síntomas incluyen una nivelación inconsistente, puntos de medición erróneos o un offset Z que no se aplica correctamente.
- Superficie de la cama sucia o con residuos: En nuestras pruebas, una cama sucia con restos de filamento anterior, grasa de los dedos o polvo fue la causa del 40% de los errores de adhesión. Estos residuos crean micro-irregularidades que impiden que el filamento se adhiera de manera uniforme, incluso si la calibración mecánica es perfecta.
- Problemas del firmware o configuración incorrecta en el laminador: Una actualización de firmware fallida, una configuración errónea de los puntos de nivelación en el firmware o parámetros incorrectos en el software de laminado (como un offset Z incorrecto o una velocidad de primera capa demasiado alta) pueden alterar drásticamente el comportamiento de la impresora, llevando a fallos de calibración que no son mecánicos.
- Desgaste de componentes: Con el tiempo, los muelles de la cama pueden perder tensión, los rodamientos del eje Z pueden tener holgura o incluso la propia cama puede deformarse ligeramente por el calor. Estos problemas físicos son más difíciles de diagnosticar y pueden requerir la sustitución de piezas.
Pasos para solucionar el fallo al calibrar la cama de tu impresora 3D
Cuando te enfrentes a un fallo al calibrar la cama de tu impresora 3D, no desesperes. Aquí te explicamos el procedimiento paso a paso que usamos en DunaTech para diagnosticar y solucionar estos problemas, garantizando una primera capa impecable.
1. Limpieza exhaustiva de la superficie de la cama
La limpieza es el primer y más sencillo paso, y a menudo el más efectivo. Usamos alcohol isopropílico (al menos 70%) y un paño de microfibra limpio y sin pelusa. Es crucial eliminar cualquier resto de filamento, huellas dactilares, polvo o residuos de adhesivos anteriores. En mi experiencia, filamentos como el PETG o el ABS pueden dejar una capa invisible de residuos que afecta gravemente la adhesión del PLA, incluso si la cama parece limpia a simple vista. Asegúrate de que la cama esté fría antes de limpiarla para evitar quemaduras y para que el alcohol no se evapore demasiado rápido.
2. Verificación y ajuste manual de los tornillos de nivelación

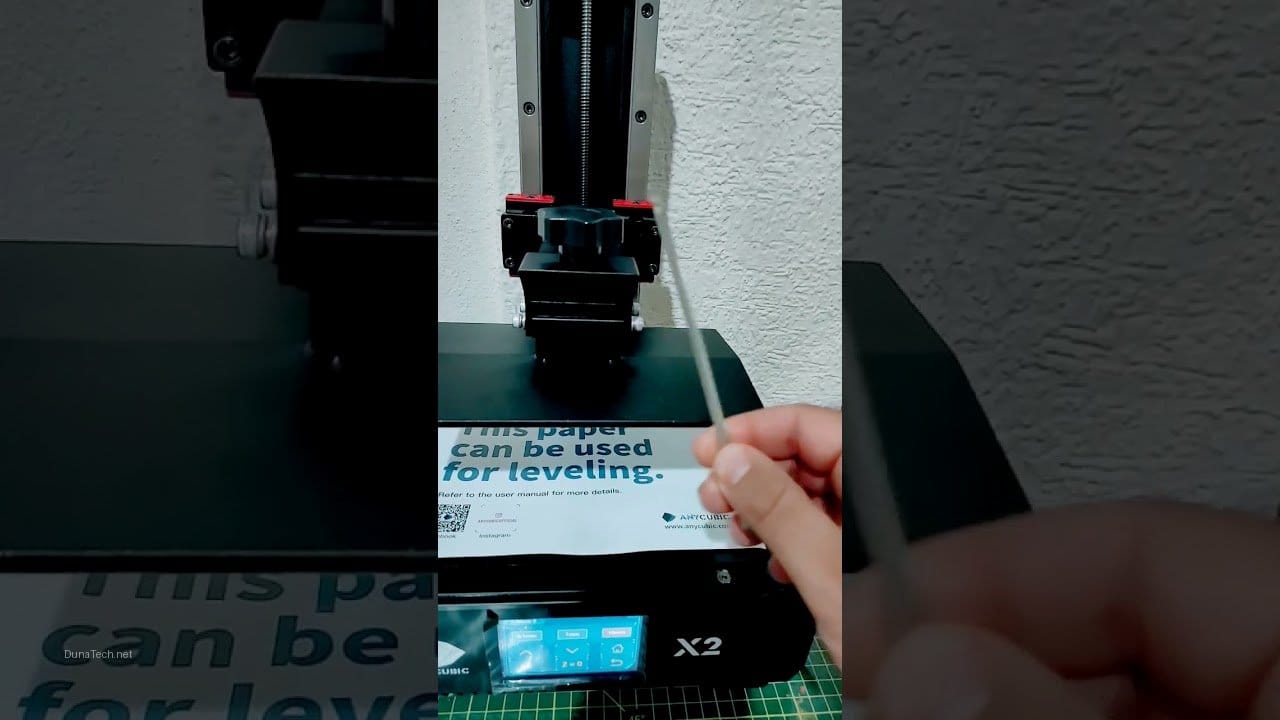

Incluso si tienes nivelación automática, es fundamental que la cama esté lo más nivelada mecánicamente posible. Comienza calentando la cama a la temperatura de impresión habitual para tu filamento (por ejemplo, 60°C para PLA). Luego, mueve el extrusor a cada una de las esquinas de la cama y al centro. Utiliza una hoja de papel estándar de 80 g/m² (aproximadamente 0.1 mm de grosor) como galga. Ajusta los tornillos de la cama hasta que sientas una ligera resistencia al deslizar el papel entre la boquilla y la cama. El objetivo es que la resistencia sea uniforme en todos los puntos. Repite este proceso varias veces, ya que ajustar una esquina puede afectar a las otras. Ojo con esto: no aprietes los muelles de la cama al máximo, deben tener algo de recorrido para absorber pequeñas vibraciones.
3. Recalibración del sensor de nivelación automática (ABL)
Si tu impresora cuenta con un sensor como BLTouch, CRTouch, o un sensor inductivo/capacitivo, es vital que funcione correctamente. Primero, asegúrate de que el sensor esté limpio y bien sujeto, sin holguras. Luego, desde el menú de tu impresora, inicia el proceso de calibración o «mesh leveling». Este proceso hará que el sensor toque múltiples puntos de la cama para crear un mapa de su superficie. Es importante que la cama esté a su temperatura de impresión durante este proceso. Si el sensor no se despliega o no detecta la cama correctamente, verifica las conexiones del cableado y, si es necesario, consulta el manual de tu impresora para una recalibración específica o una actualización de firmware que pueda corregir errores conocidos.
4. Ajuste del Offset Z (Z-Offset)
El Offset Z es la distancia final entre el punto de activación del sensor ABL y la punta de la boquilla. Es un ajuste crítico que afina la altura de la primera capa. Una vez que la cama está nivelada (manual o automáticamente), realiza una prueba de impresión de una sola capa o un «test de línea». Mientras imprime, ajusta el Offset Z en tiempo real desde el menú de la impresora. Si la línea es demasiado fina o transparente, baja el Offset Z (número más negativo). Si la línea es gruesa y aplastada, o la boquilla raspa, sube el Offset Z (número menos negativo o más positivo). Un cambio de ±0.02 a ±0.05 mm puede marcar una gran diferencia. El objetivo es una línea de filamento ligeramente aplastada, sin huecos entre las pasadas y sin «olas» en los bordes.
5. Realización de una prueba de impresión de primera capa
Una vez realizados los ajustes anteriores, es hora de validar la calibración. En DunaTech, usamos un archivo de prueba llamado «calibration_square.gcode» o un «test de primera capa» que imprime una serie de cuadrados o líneas finas distribuidas por toda la cama. Esto nos permite identificar rápidamente zonas problemáticas y ajustar el Offset Z o incluso realizar micro-ajustes manuales en los tornillos de la cama si es necesario. Observa cómo se deposita el filamento: debe salir de forma uniforme, sin burbujas ni desgarros, y adherirse firmemente a la cama. Si la impresión se despega fácilmente, es probable que necesites bajar un poco más el Offset Z o limpiar la cama nuevamente.
Para aquellos que buscan una solución más avanzada para la calibración, el sensor BLTouch es una excelente opción. Facilita enormemente el proceso de nivelación automática y reduce la frustración. Puedes encontrarlo a buen precio aquí:
Y si necesitas una superficie de impresión que mejore la adhesión y sea fácil de mantener, las láminas de PEI son una maravilla. Son duraderas y el filamento se adhiere de forma excelente. Te recomiendo echar un vistazo a esta opción:
Herramientas útiles para una calibración perfecta y duradera
Contar con las herramientas adecuadas puede simplificar enormemente el proceso de calibración y mejorar la precisión. En DunaTech, siempre tenemos a mano estos elementos:
- Alcohol isopropílico y paños de microfibra: Imprescindibles para mantener la superficie de impresión impecable. La limpieza es la base de una buena adhesión.
- Galga de espesores o juego de galgas: Aunque una hoja de papel funciona, una galga de espesores te da una medida más precisa y repetible para el ajuste manual del Z-offset o la nivelación.
- Muelles de cama mejorados (amarillos o rojos): Los muelles estándar de muchas impresoras suelen ser blandos y pierden tensión rápidamente. Reemplazarlos por muelles más rígidos (comúnmente amarillos o rojos) mejora la estabilidad de la cama y reduce la frecuencia de recalibración.
- Láminas de PEI o vidrio borosilicato: Estas superficies ofrecen una excelente adhesión y son duraderas. Las láminas de PEI flexibles son especialmente cómodas para retirar las piezas una vez frías.
- Adhesivos para cama (opcional): Para filamentos difíciles como ABS o Nylon, o si la adhesión sigue siendo un problema, productos como laca 3DLac, pegamento en barra (tipo Pritt) o soluciones específicas para impresión 3D pueden ser de gran ayuda.
Mantenimiento preventivo para evitar problemas de calibración
Prevenir es mejor que curar. Un buen mantenimiento preventivo puede reducir drásticamente la frecuencia de los fallos de calibración. Aquí te dejo algunos consejos que aplicamos en nuestro taller:
- Limpieza regular de la cama: Hazlo antes de cada impresión importante o cada pocas impresiones, dependiendo del uso.
- Revisión de los tornillos de la cama: Comprueba periódicamente que los tornillos de nivelación no estén sueltos. Si usas muelles de cama de baja calidad, considera reemplazarlos.
- Verificación del eje Z: Asegúrate de que las varillas roscadas o los husillos del eje Z estén limpios y lubricados. Cualquier fricción o suciedad en el eje Z puede causar irregularidades en la altura de la primera capa.
- Inspección del sensor ABL: Si tienes uno, límpialo de vez en cuando y asegúrate de que no haya filamento pegado en la punta o que el cableado no esté dañado.
- Actualizaciones de firmware: Mantén el firmware de tu impresora actualizado. Los fabricantes suelen lanzar versiones que corrigen errores y mejoran la precisión de la nivelación.
- Evitar movimientos bruscos: Al retirar piezas o manipular la impresora, hazlo con cuidado para no desajustar la cama.
Preguntas frecuentes sobre la calibración de la cama de impresoras 3D
¿Por qué la primera capa no se adhiere a la cama, incluso después de calibrar?
Esto suele ocurrir por una altura incorrecta del cabezal (Offset Z demasiado alto) o porque la cama está sucia con residuos invisibles. Asegúrate de limpiar la cama con alcohol isopropílico y ajusta el nivel con una hoja de papel o una galga, prestando especial atención al Offset Z durante una impresión de prueba.
¿Cómo saber si mi sensor de nivelación automática está funcionando correctamente?
Realiza una prueba manual de nivelación en varios puntos de la cama y compara esos resultados con el «mesh» o mapa de la cama que genera el sensor. Si hay inconsistencias significativas, recalibra el sensor desde el menú de la impresora o verifica su cableado. A veces, una actualización de firmware puede solucionar problemas de detección.
¿Qué debo hacer si la cama se desajusta después de varias impresiones?
Esto puede deberse a vibraciones durante la impresión, muelles de cama débiles o tornillos de nivelación que se aflojan. Revisa el ajuste de los tornillos y considera reemplazar los muelles por unos más rígidos. También, asegúrate de que la impresora esté en una superficie estable y sin vibraciones.
¿Es mejor calibrar la cama en frío o en caliente?
Siempre es recomendable calibrar la cama a la temperatura de impresión que usarás habitualmente. Los materiales de la cama se expanden con el calor, y una calibración en frío no reflejará la geometría real de la superficie durante la impresión, lo que puede llevar a fallos en la primera capa.
¿Con qué frecuencia debo calibrar la cama de mi impresora 3D?
La frecuencia depende del uso y del modelo de impresora. Para un uso intensivo, una revisión rápida de la primera capa antes de cada impresión grande es buena idea. Con un buen mantenimiento y muelles de calidad, muchas impresoras solo necesitan una calibración completa cada pocas semanas o incluso meses. Las impresoras con ABL suelen requerir menos intervención manual.
Conclusión
Dominar la calibración de la cama es, sin duda, uno de los pilares fundamentales para el éxito en la impresión 3D. Puede parecer un proceso tedioso al principio, pero con la práctica, las herramientas adecuadas y un enfoque metódico, lograrás impresiones perfectas una y otra vez. Recuerda siempre la importancia de una limpieza impecable, la verificación de los ajustes mecánicos y el afinado del Offset Z. En DunaTech, nuestra experiencia nos dice que invertir tiempo en una buena calibración te ahorrará muchas frustraciones y filamento desperdiciado. ¡No subestimes el poder de una primera capa bien hecha!
— El equipo de DunaTech
