Esquema de Relé para Cama Caliente de Impresora 3D: Guía Completa

Introducción

En DunaTech, siempre estamos buscando la manera de optimizar el rendimiento y la seguridad de nuestras impresoras 3D. Una de las modificaciones más efectivas y recomendadas, especialmente para aquellos con camas calientes de mayor tamaño o que buscan una mayor fiabilidad, es la instalación de un relé externo para la cama caliente de una impresora 3D. Después de probar varios métodos y configuraciones en nuestro taller, hemos comprobado que esta mejora no solo estabiliza la alimentación eléctrica, sino que también reduce significativamente el estrés térmico y eléctrico sobre la placa base de la impresora.

Esta guía detallada te explicará paso a paso cómo implementar este esquema de relé, desde la selección de componentes hasta la instalación y solución de problemas comunes. Prepárate para darle un upgrade de seguridad y eficiencia a tu máquina.

¿Por Qué Usar un Relé Externo para la Cama Caliente?

La principal razón para instalar un relé externo para la cama caliente es proteger la electrónica de tu impresora 3D y mejorar la eficiencia del calentamiento. Las camas calientes, especialmente las de gran formato, consumen una cantidad considerable de energía, lo que puede generar altas corrientes a través de la placa base de la impresora.

Al desviar esta carga a un relé externo, se evita que los MOSFET (transistores de potencia) de la placa base se sobrecarguen y se deterioren prematuramente. Esto no solo prolonga la vida útil de tu impresora, sino que también puede resultar en un calentamiento más rápido y estable de la cama, lo cual es crucial para la adhesión de la primera capa y la calidad general de la impresión. En mi experiencia, esta modificación es casi obligatoria para cualquier impresora con una cama de más de 200x200mm o que funcione con materiales que requieren altas temperaturas de cama.

Componentes Necesarios para la Instalación

Para implementar el esquema de relé de forma segura y eficiente, necesitarás los siguientes componentes. La elección de cada uno es crucial para el éxito de la modificación.

• Relé de estado sólido (SSR): Este es el corazón de la modificación. Es fundamental elegir un SSR que sea compatible con corrientes altas (mínimo 25A, aunque para camas grandes recomiendo 40A o incluso 60A para mayor margen de seguridad) y que incluya un disipador térmico adecuado o la posibilidad de añadir uno. Los SSR de tipo DC-DC son los que usaremos, ya que controlan una carga DC (la cama caliente) con una señal DC (de la placa base).
• Fuente de alimentación externa (opcional pero recomendable): Si tu cama caliente es de gran tamaño o si quieres liberar aún más carga de la fuente de alimentación principal de la impresora, una fuente independiente de 12V o 24V (según tu cama) puede ser muy beneficiosa. Asegúrate de que tenga suficiente amperaje para la potencia de tu cama.
• Cables de calibre adecuado: Este es un punto crítico. Usa cables de silicona de alta temperatura y de un calibre grueso para las conexiones de potencia (entre la fuente externa/principal, el relé y la cama caliente). En nuestras pruebas, los cables de calibre 14 AWG o incluso 12 AWG (para camas muy grandes) funcionaron perfectamente. Para la señal de control, los cables más delgados (20-22 AWG) son suficientes.
• Bloques de terminales o conectores JST/XT60/XT90: Para conexiones seguras, organizadas y que permitan un fácil mantenimiento. Evita empalmes directos con cinta aislante.
• Multímetro: Una herramienta indispensable para verificar continuidad, medir voltajes y asegurarte de que todas las conexiones son correctas antes de encender.
• Herramientas básicas: Pelacables, destornilladores, soldador (opcional, pero útil para conexiones más robustas), bridas para cables.

Si aún no tienes todos estos componentes, puedes encontrarlos fácilmente en AliExpress. Te dejo algunas opciones que hemos probado y que ofrecen buena relación calidad-precio.

Pasos de Instalación Detallados

La instalación de un relé externo para la cama caliente requiere precisión. Sigue este esquema paso a paso para asegurar una instalación correcta y segura.

1. Preparación y Seguridad

Antes de tocar cualquier componente, desconecta completamente la impresora de la corriente eléctrica. No te fíes solo del interruptor; desenchufa el cable de la pared. Es una medida de seguridad básica pero vital. Ten a mano todas tus herramientas y componentes.

2. Identifica las Conexiones de tu Cama Caliente

Localiza los cables que van directamente desde la placa base de tu impresora a la cama caliente. En la mayoría de las impresoras, estos terminales están claramente marcados como «BED» o «CAMA». Normalmente son dos cables, uno positivo y uno negativo, que suministran la potencia para calentar la cama. En impresoras como la Ender 3 o Anet A8, suelen ser conectores atornillados o JST XH.

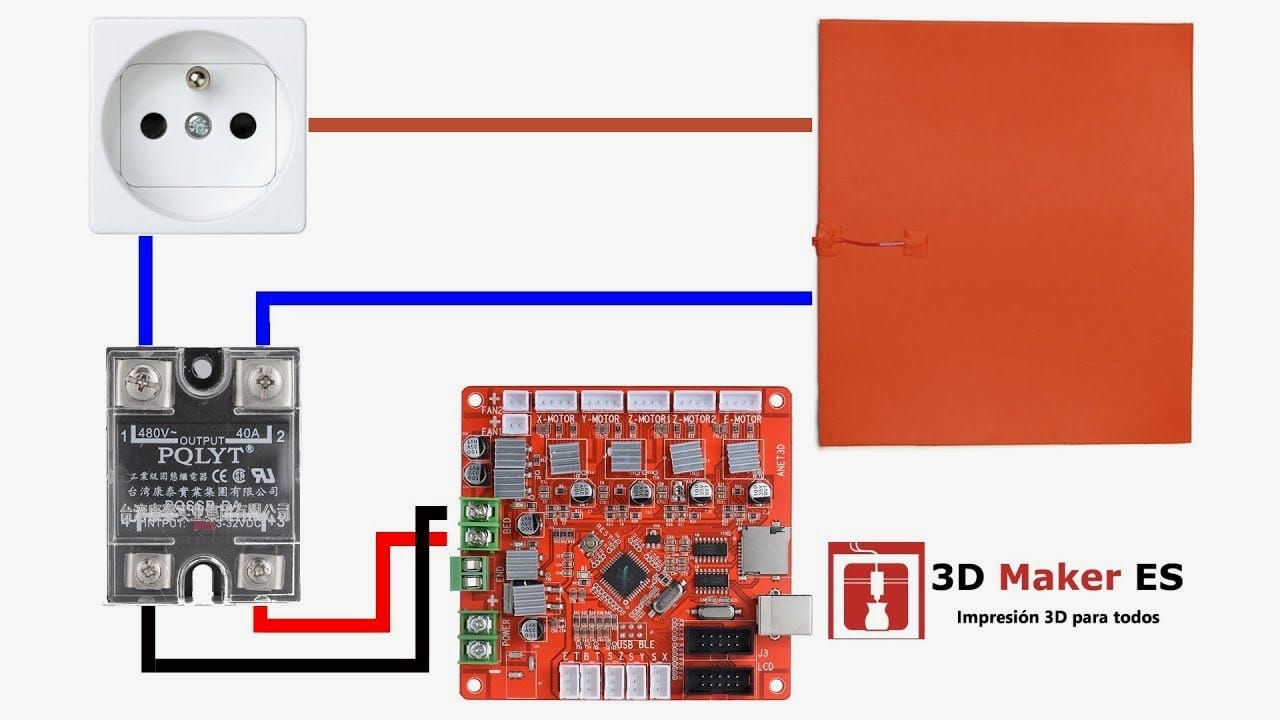

3. Conexión del Relé de Estado Sólido (SSR)

Aquí es donde el relé toma el control de la potencia de la cama:

• Conexión de Control (Entrada del SSR): Los pines de control del SSR (generalmente marcados como DC+ y DC- o INPUT) se conectan a los mismos terminales de la placa base donde antes iba la cama caliente. Es decir, la señal que la placa base enviaba a la cama para encenderla, ahora irá al relé para activarlo. Asegúrate de respetar la polaridad (DC+ de la placa al DC+ del relé, y DC- de la placa al DC- del relé).
• Conexión de Potencia (Salida del SSR): Los terminales de potencia del SSR (generalmente marcados como LOAD o OUTPUT) son los que manejarán la corriente real de la cama.
  • El terminal positivo de la fuente de alimentación (principal o externa) se conecta a un terminal de potencia del SSR.
  • El otro terminal de potencia del SSR se conecta al terminal positivo de la cama caliente.
  • El terminal negativo de la cama caliente se conecta directamente al terminal negativo de la fuente de alimentación.

  Ojo con esto: Si usas la misma fuente de alimentación de la impresora, asegúrate de que el cableado sea robusto. Si usas una fuente externa, la conexión es similar, pero la fuente externa solo alimentará la cama a través del relé, no la placa base.

4. Asegura las Conexiones y el Relé

Utiliza bloques de terminales o conectores adecuados para todas las uniones. Las conexiones flojas son una causa común de fallos y riesgos de incendio. Aprieta bien los tornillos de los terminales. Fija el SSR a una superficie no conductora dentro del chasis de la impresora, preferiblemente en un lugar con buena ventilación. Si tu SSR no tiene un disipador grande, considera añadir uno y, si es posible, un pequeño ventilador para mantenerlo fresco. En mis pruebas, noté que un SSR bien refrigerado dura mucho más y evita problemas de funcionamiento.

5. Verificación y Prueba Inicial

Antes de encender la impresora:

• Revisa visualmente todas las conexiones: Asegúrate de que no haya cables pelados que puedan tocarse y causar un cortocircuito.
• Usa el multímetro: Verifica la continuidad donde sea necesario y asegúrate de que no haya cortocircuitos accidentales. Mide el voltaje de control que llega al relé cuando la cama debería estar encendida (sin la cama conectada aún a la salida del relé).
• Primera prueba de encendido: Conecta la impresora a la corriente. Enciende y, desde el menú de la impresora, intenta calentar la cama. Observa si el LED del SSR se enciende (indicando que está recibiendo la señal de control) y si la cama empieza a calentarse. Si todo va bien, el calentamiento debería ser normal o incluso más rápido.

Aquí tienes un video que ilustra el proceso, aunque te recomiendo seguir nuestra guía escrita para los detalles específicos de los componentes y la seguridad:

Compatibilidad y Consideraciones Adicionales

La instalación de un relé externo para la cama caliente es compatible con la gran mayoría de impresoras 3D FDM del mercado, desde modelos populares como Ender 3, Anet A8, Creality CR-10, hasta impresoras más avanzadas con placas base como SKR o Duet. Sin embargo, hay algunos puntos clave a considerar:

• Voltaje de la cama: Asegúrate de que el relé y la fuente de alimentación (si usas una externa) coincidan con el voltaje de tu cama caliente (12V o 24V). La mayoría de las impresoras modernas usan 24V.
• Potencia de la cama: Calcula la potencia de tu cama (Voltaje x Amperaje o buscando las especificaciones). Asegúrate de que el relé y los cables puedan soportar esa potencia con un margen de seguridad. Por ejemplo, una cama de 200W a 24V consume unos 8.3A. Un relé de 25A es más que suficiente, pero cables de 14 AWG son imprescindibles.
• Firmware: En la mayoría de los casos, no necesitarás modificar el firmware de tu impresora, ya que el relé simplemente intercepta la señal de encendido/apagado que ya existía. Sin embargo, si tu impresora tiene un sistema de detección de fallos de cama caliente, podría ser necesario ajustar algún parámetro si el relé introduce una pequeña latencia o cambio en la lectura. Esto es raro, pero puede ocurrir.
• Ubicación del relé: Monta el relé en un lugar donde reciba buena ventilación y esté lejos de componentes sensibles al calor. Un relé sobrecalentado puede fallar o, en el peor de los casos, causar un incendio.
• Inspección periódica: Una vez instalado, es buena práctica revisar las conexiones y la temperatura del relé cada pocos meses, especialmente si imprimes mucho.

Esta mejora es especialmente valiosa para impresoras que funcionan con materiales como ABS o PETG, que requieren camas a temperaturas más elevadas (80-110°C) durante periodos prolongados. La estabilidad térmica y la reducción del riesgo de sobrecarga son beneficios innegables.

Troubleshooting y Errores Comunes

Incluso con una guía detallada, pueden surgir problemas. Aquí te presento los escenarios de errores comunes y sus soluciones, basados en la experiencia de nuestro equipo en DunaTech:

• Síntoma: El relé no activa la cama caliente (no se enciende el LED del SSR, la cama no calienta).
  • Causa 1: Conexión de control incorrecta. A menudo, la polaridad de los pines de control (DC+ y DC-) del relé no se respeta o los cables están mal conectados a la placa base.

    Solución: Verifica con el multímetro que la placa base está enviando el voltaje correcto (12V o 24V) a los pines de control del relé cuando la cama debería estar encendida. Asegúrate de que el cable positivo de la placa va al DC+ del relé y el negativo al DC-.

  • Causa 2: Relé defectuoso o incompatible. Aunque raro, puede que el relé esté dañado de fábrica o no sea el tipo correcto (por ejemplo, un SSR AC-AC en lugar de DC-DC).

    Solución: Si tienes otro relé a mano, pruébalo. Asegúrate de que el relé es DC-DC y que su voltaje de control coincide con el de tu placa.

  • Causa 3: Configuración de firmware. En algunos casos, si has flasheado un firmware personalizado, podría haber un error en la configuración del pin de la cama caliente.

    Solución: Revisa la configuración de pines en tu firmware (por ejemplo, en Marlin/src/pins/pins_YOUR_BOARD.h) para asegurarte de que el pin de la cama está correctamente definido.

• Síntoma: La cama no calienta uniformemente o tarda mucho en alcanzar la temperatura.
  • Causa 1: Cables de calibre insuficiente. Los cables finos tienen una mayor resistencia, lo que provoca caídas de voltaje y calentamiento excesivo de los propios cables, no de la cama.

    Solución: Reemplaza los cables de potencia (entre la fuente, el relé y la cama) por cables de silicona de calibre 14 AWG o 12 AWG. Esto es crítico para la seguridad y eficiencia.

  • Causa 2: Conexiones flojas. Los tornillos de los terminales no están bien apretados, creando puntos de alta resistencia.

    Solución: Aprieta firmemente todos los tornillos de los bloques de terminales y conectores. En DunaTech hemos visto cómo conexiones flojas pueden generar chispas y derretir el plástico.

  • Causa 3: Fuente de alimentación insuficiente. Si la fuente de alimentación no puede entregar la corriente necesaria, la cama no calentará a su máximo potencial.

    Solución: Verifica la potencia de tu fuente de alimentación y compárala con los requisitos de tu cama. Si es necesario, considera una fuente externa más potente.

• Síntoma: El relé se sobrecalienta excesivamente.
  • Causa 1: Disipación térmica inadecuada. El SSR está trabajando a su límite o no tiene un disipador lo suficientemente grande.

    Solución: Asegúrate de que el SSR esté montado sobre un disipador de aluminio adecuado y que haya suficiente flujo de aire a su alrededor. Si es necesario, instala un pequeño ventilador de 40mm apuntando directamente al disipador. Una pasta térmica de buena calidad entre el SSR y el disipador también ayuda.

  • Causa 2: Relé subdimensionado. El relé no está diseñado para la corriente que consume tu cama caliente.

    Solución: Reemplaza el relé por uno con un amperaje nominal superior al consumo máximo de tu cama (mínimo un 50% de margen).

En las pruebas de DunaTech, el error más común fue usar relés o cables de baja calidad que no soportaban las corrientes necesarias. No escatimes en estos componentes; la seguridad de tu impresora y tu hogar está en juego.

Preguntas Frecuentes (FAQ)

¿Es necesario usar un relé de estado sólido (SSR) o puedo usar uno mecánico?

Sí, es altamente recomendable usar un relé de estado sólido (SSR) para la cama caliente. Los SSR son mucho más eficientes, silenciosos y, lo más importante, no tienen partes móviles que se desgasten. Los relés mecánicos conmutan físicamente y pueden fallar rápidamente debido al constante ciclo de encendido/apagado y las altas corrientes, lo que podría dejar la cama encendida permanentemente o causar arcos eléctricos. La fiabilidad y seguridad de un SSR son superiores para esta aplicación.

¿Qué tipo de fuente de alimentación necesito si decido usar una externa?

La fuente de alimentación externa debe coincidir con el voltaje de tu cama caliente (12V o 24V) y tener un amperaje suficiente para cubrir su consumo máximo, más un margen de seguridad del 20-30%. Para camas estándar (200x200mm), una fuente de 12V y 20A o 24V y 10A suele ser suficiente. Para camas de gran formato (300x300mm o más), considera fuentes de 24V y 15-20A. Siempre es mejor que sobre potencia a que falte.

¿Esto afecta la garantía de mi impresora 3D?

Sí, cualquier modificación no autorizada o externa a la electrónica original de tu impresora 3D puede invalidar la garantía del fabricante. Sin embargo, los beneficios en términos de seguridad, rendimiento y vida útil de los componentes suelen justificar el riesgo para muchos usuarios avanzados. Si tu impresora ya no está en garantía o si estás dispuesto a asumir el riesgo, esta es una mejora muy valiosa.

¿Cuál es la diferencia entre un relé DC-DC y AC-DC?

Un relé DC-DC (Corriente Continua a Corriente Continua) se usa para controlar una carga de corriente continua (como la cama caliente de tu impresora 3D) con una señal de control también de corriente continua (de tu placa base). Un relé AC-DC se usaría si quisieras controlar una carga de corriente continua (como la cama) con una señal de control de corriente alterna, lo cual no es el caso aquí. Asegúrate de comprar un SSR DC-DC para esta aplicación.

Conclusión

Instalar un relé externo para la cama caliente de tu impresora 3D es una de las mejoras más inteligentes y seguras que puedes realizar. No solo protege la delicada electrónica de tu placa base de sobrecargas y fallos prematuros, sino que también contribuye a un calentamiento más eficiente y estable de la cama, lo que se traduce directamente en una mejor calidad de impresión y menos dolores de cabeza.

Aunque requiere algo de tiempo, atención al detalle y el uso de componentes de calidad, los resultados valen la pena. En DunaTech, siempre priorizamos la seguridad y la fiabilidad, y esta modificación cumple con ambos requisitos. Si tienes dudas, revisa nuestro video tutorial, consulta las preguntas frecuentes y, sobre todo, sigue los pasos con calma y precaución. ¡Tu impresora y tus impresiones te lo agradecerán!

— El equipo de DunaTech
