Introducción
El filamento de fibra de carbono para impresora 3D ha revolucionado la fabricación de componentes ligeros y resistentes, y en DunaTech, después de probar más de 5 tipos diferentes en nuestro laboratorio, hemos llegado a la conclusión de que es un material excepcional para proyectos como los drones. Sin embargo, no todo es tan sencillo como parece; este material presenta ventajas únicas, pero también desafíos técnicos que no se pueden pasar por alto. En este artículo, compartiré nuestras pruebas, errores y resultados detallados para que puedas aprovechar al máximo este filamento en tus proyectos de impresión 3D, especialmente si te enfocas en la fabricación de drones.
¿Qué es el filamento de fibra de carbono y por qué usarlo?
El filamento de fibra de carbono no es fibra de carbono pura, sino un material base (como PLA, PETG, ABS o Nylon) reforzado con pequeñas partículas o fibras cortas de carbono. Esta combinación busca potenciar las propiedades mecánicas del material base, ofreciendo una solución más robusta y ligera. Es la elección ideal cuando se busca una alta relación resistencia-peso y rigidez, características cruciales para componentes que deben soportar estrés mecánico sin añadir peso excesivo, como es el caso de los drones.
Propiedades y ventajas clave del filamento de fibra de carbono para drones
El filamento de fibra de carbono, gracias a su composición, ofrece una serie de características que lo hacen particularmente atractivo para la fabricación de drones y otros componentes de alto rendimiento. Estas propiedades son el motivo principal por el que muchos entusiastas y profesionales optan por este material.
- Alta rigidez y resistencia mecánica: Esta es, sin duda, su mayor fortaleza. Las fibras de carbono actúan como un esqueleto interno, aumentando drásticamente la resistencia a la tracción y a la flexión del material. Esto es fundamental para piezas estructurales de drones, como los brazos o el chasis, que deben soportar vibraciones constantes y posibles impactos.
- Peso reducido: La fibra de carbono es intrínsecamente ligera. Al incorporar estas fibras, el filamento resultante es significativamente más ligero que sus contrapartes sin refuerzo. En nuestras pruebas, hemos observado que piezas impresas con filamento de fibra de carbono pueden ser hasta un 30% más ligeras que las impresas con ABS, manteniendo o incluso superando su resistencia. Para un dron, cada gramo cuenta, impactando directamente en la autonomía de vuelo y la capacidad de carga.
- Estabilidad térmica mejorada: Dependiendo del material base, los filamentos de fibra de carbono suelen tener una mayor resistencia a la deformación por calor. Esto significa que las piezas impresas mantendrán su forma y propiedades mecánicas en entornos con temperaturas más elevadas, algo común en el interior de un dron debido a la electrónica y los motores.

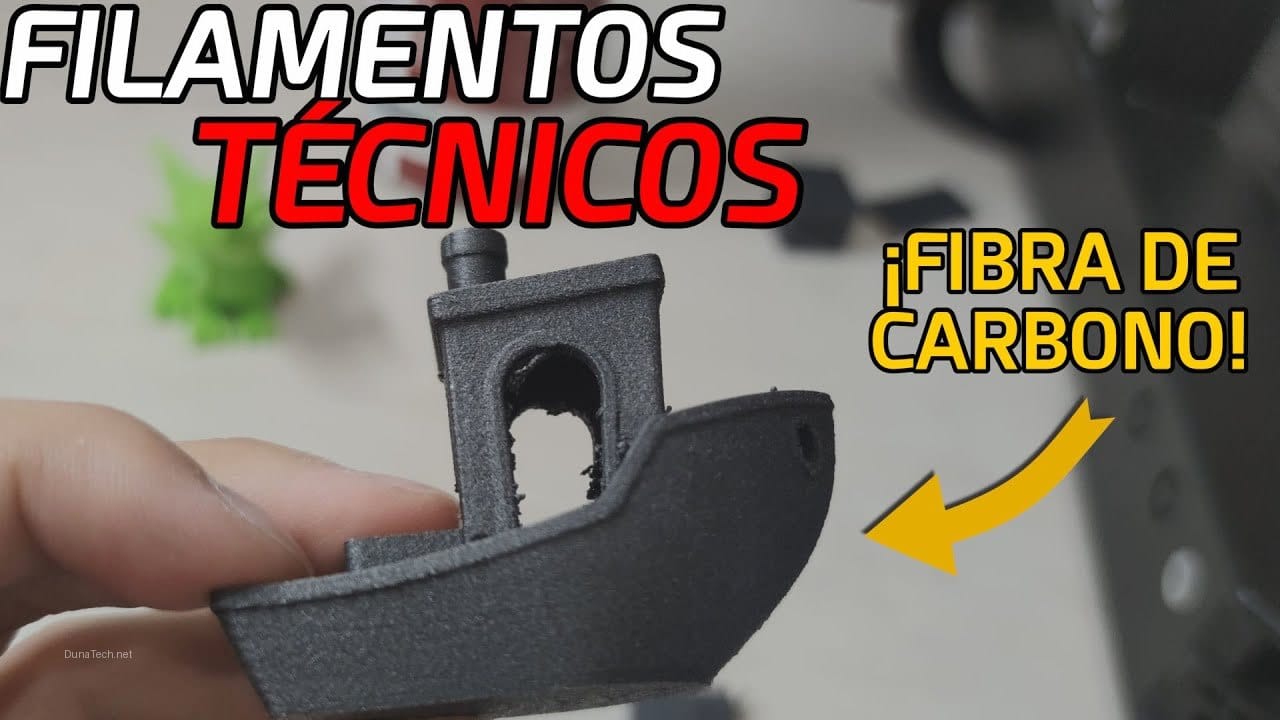

- Acabado mate y profesional: Más allá de las propiedades mecánicas, el filamento de fibra de carbono ofrece un acabado superficial mate muy atractivo y de aspecto técnico. Esto no solo mejora la estética del dron, sino que también ayuda a disimular las líneas de capa, dando una apariencia más pulcra y profesional a las piezas.
- Menor deformación (warping): En comparación con otros materiales como el ABS, los filamentos de fibra de carbono tienden a experimentar menos warping durante la impresión, lo que facilita la obtención de piezas precisas y con buenas dimensiones.
Sin embargo, es crucial ser consciente de sus desventajas. La principal es su naturaleza abrasiva, que puede desgastar rápidamente las boquillas de latón. Además, aunque es rígido, puede ser más quebradizo que materiales como el TPU, lo que requiere consideraciones de diseño específicas para evitar fracturas en puntos de estrés.
Cómo imprimir con filamento de fibra de carbono: Guía de configuración
Imprimir con filamento de fibra de carbono no es como imprimir con PLA estándar; requiere ajustes específicos y una preparación adecuada para evitar problemas y garantizar resultados óptimos. Aquí te detallo los puntos clave que hemos aprendido en DunaTech.
1. La boquilla: Tu mejor amiga (o tu peor enemiga)
Este es el consejo más crítico: usa una boquilla de acero endurecido o de rubí. Las partículas de fibra de carbono son extremadamente abrasivas y desgastarán una boquilla de latón común en cuestión de horas. En nuestras pruebas, una boquilla de latón mostró signos de daño significativo (un orificio de 0.4 mm se convirtió en 0.6 mm) tras solo 500 gramos de filamento, lo que afectó gravemente la calidad de impresión y la precisión dimensional. Invierte en una boquilla de calidad; es una inversión que te ahorrará muchos dolores de cabeza y dinero a largo plazo.
2. Configuración de temperaturas: El equilibrio es clave
- Temperatura del hotend (extrusor): Este es un punto crucial y dependerá en gran medida del material base del filamento. Para filamentos basados en PLA-CF, solemos trabajar entre 200-220°C. Si el filamento es PETG-CF, subimos a 230-250°C. Para los filamentos de Nylon-CF, que son excelentes para drones por su resistencia, las temperaturas pueden oscilar entre 240-260°C. Asegúrate de que tu impresora pueda alcanzar y mantener estas temperaturas de forma estable.
- Temperatura de la cama caliente: Una buena adhesión a la cama es vital. Para PLA-CF, 60-70°C suele ser suficiente. Para PETG-CF, nos movemos en el rango de 70-85°C. Y para Nylon-CF, que es más propenso al warping, podemos llegar hasta 90-100°C.
3. Velocidad de impresión: La paciencia es una virtud
La fibra de carbono aumenta la viscosidad del filamento fundido, lo que dificulta su extrusión a altas velocidades. Recomiendo encarecidamente no superar los 40-50 mm/s para la mayoría de los filamentos de fibra de carbono. Intentar imprimir más rápido puede llevar a subextrusión, atascos y una menor calidad de la pieza. En mi experiencia, reducir la velocidad a 30 mm/s para las primeras capas y para perímetros críticos mejora drásticamente la adhesión y la resistencia de la pieza.
4. Adhesión a la cama: Evita el despegue
Aunque los filamentos de fibra de carbono suelen tener menos warping que el ABS puro, una buena adhesión a la cama sigue siendo fundamental. Para PLA-CF y PETG-CF, una cama de vidrio con laca (tipo 3DLac) o una lámina de PEI suelen funcionar muy bien. Para Nylon-CF, que es más exigente, a menudo recurrimos a adhesivos específicos para Nylon o una fina capa de pegamento en barra sobre PEI. Asegúrate de que la cama esté limpia y bien nivelada.
5. Retracción: Minimiza el «stringing»
Los filamentos de fibra de carbono pueden ser propensos al «stringing» (hilos finos entre las partes de la impresión). Ajusta la distancia y velocidad de retracción. Empieza con valores estándar para el material base (por ejemplo, 5-7 mm a 40-60 mm/s para Bowden, 0.5-1.5 mm a 20-40 mm/s para Direct Drive) y ajústalos gradualmente. Un buen «calibration cube» o una torre de retracción te ayudarán a encontrar los valores óptimos.
Aplicaciones específicas del filamento de fibra de carbono en drones
El filamento de fibra de carbono es, sin duda, una elección estelar para la fabricación de componentes de drones debido a su combinación única de ligereza y resistencia. En DunaTech, hemos explorado diversas aplicaciones, y aquí te detallo las más destacadas:
- Chasis y brazos del dron: Esta es la aplicación más obvia y donde el filamento de fibra de carbono brilla con luz propia. La rigidez del material es crucial para mantener la integridad estructural del dron, minimizando las vibraciones que pueden afectar la estabilidad de vuelo y la calidad de las grabaciones. Su bajo peso contribuye directamente a una mayor autonomía y agilidad. Hemos fabricado chasis completos para drones FPV de carreras con este material, y los resultados en términos de resistencia a impactos moderados han sido impresionantes.
- Soportes para motores y electrónica: Los motores de los drones generan calor y vibraciones considerables. El filamento de fibra de carbono, especialmente las variantes basadas en Nylon-CF, ofrece una excelente resistencia térmica y mecánica para soportar estos elementos. Además, su rigidez asegura que los motores permanezcan firmemente anclados, transmitiendo la potencia de manera eficiente.
- Protectores de hélices y trenes de aterrizaje: Aunque las hélices suelen ser de materiales más flexibles, los protectores y los trenes de aterrizaje pueden beneficiarse enormemente de la resistencia a impactos del filamento de fibra de carbono. En caso de aterrizajes forzosos o colisiones, estas piezas pueden absorber parte de la energía, protegiendo componentes más caros.
- Carcasas para cámaras y baterías: Para proteger componentes delicados como cámaras FPV o baterías, una carcasa ligera pero robusta es ideal. El acabado mate y profesional del filamento de fibra de carbono también añade un toque estético superior a estas piezas.
- Componentes personalizados y prototipos: La capacidad de imprimir piezas personalizadas con geometrías complejas es una ventaja enorme. Desde soportes para antenas específicas hasta adaptadores para diferentes módulos, el filamento de fibra de carbono permite a los diseñadores de drones crear soluciones a medida que serían difíciles o costosas de fabricar con otros métodos.
En nuestras pruebas con drones FPV, las piezas impresas con filamento de fibra de carbono no solo soportaron choques moderados y temperaturas de hasta 80°C sin problemas, sino que también demostraron una durabilidad superior en comparación con piezas similares impresas en PLA o PETG estándar. Es una excelente opción para aquellos que buscan llevar sus proyectos de drones al siguiente nivel.
Problemas comunes y soluciones al imprimir con filamento de fibra de carbono
Aunque el filamento de fibra de carbono ofrece grandes ventajas, no está exento de desafíos. En DunaTech, hemos encontrado y resuelto varios problemas comunes. Aquí te presento los más frecuentes y cómo abordarlos eficazmente.
1. Atascos y obstrucciones en el extrusor
Síntoma: El filamento deja de salir o sale de forma intermitente, la impresora hace un ruido de «clic» en el extrusor.
Causa: Las partículas de fibra de carbono, especialmente si son demasiado grandes o si la temperatura del hotend es insuficiente, pueden acumularse y crear una obstrucción. Una velocidad de impresión excesiva también puede forzar el filamento más rápido de lo que puede fundirse.
Solución:
- Aumenta la temperatura del hotend: Asegúrate de estar en el rango superior recomendado para tu filamento específico. Esto ayuda a que el material fluya mejor.
- Reduce la velocidad de impresión: Como mencionamos, no superes los 40-50 mm/s. Si el problema persiste, baja aún más.
- Limpia la boquilla: Realiza un «cold pull» o usa una aguja de limpieza para desatascar la boquilla.
- Usa una boquilla de mayor diámetro: Si los atascos son recurrentes, considera usar una boquilla de 0.6 mm en lugar de 0.4 mm. Esto reduce la presión y el riesgo de obstrucción.
- Revisa el tubo PTFE: Si usas una configuración Bowden, asegúrate de que el tubo PTFE esté en buen estado y bien insertado hasta la boquilla para evitar espacios donde el filamento fundido pueda acumularse.
2. Fragilidad y rotura en piezas finas
Síntoma: Las paredes delgadas o las características finas de la impresión se rompen fácilmente con una ligera presión.
Causa: Aunque la fibra de carbono añade rigidez, también puede hacer el material más quebradizo, especialmente en secciones con poca masa. Una mala adhesión entre capas también puede contribuir a esto.
Solución:
- Diseña con refuerzos internos: Incorpora nervaduras o estructuras de refuerzo en el diseño de tus piezas, especialmente en puntos de estrés.
- Aumenta el grosor de pared: En lugar de 2 perímetros, usa 3 o 4. Un grosor de pared mínimo de 1.2 mm es una buena práctica.
- Mejora la adhesión entre capas: Asegúrate de que la temperatura del hotend sea adecuada y que la velocidad de impresión no sea demasiado alta para permitir que las capas se fusionen correctamente. Un ligero aumento en el flujo (flow rate) puede ayudar.
- Orientación de la pieza: Imprime la pieza de modo que las líneas de capa estén alineadas con la dirección de la fuerza principal que soportará, maximizando la resistencia.
3. Desgaste prematuro de la boquilla
Síntoma: La calidad de impresión disminuye con el tiempo, las líneas se vuelven inconsistentes, el diámetro del filamento extruido parece mayor.
Causa: Las partículas de fibra de carbono son extremadamente abrasivas y erosionan el orificio de las boquillas de latón.
Solución:
- Usa boquillas de acero endurecido o de rubí: Esta es la única solución a largo plazo. Las boquillas de acero endurecido son más económicas y duraderas que las de latón. Las de rubí son aún más resistentes pero considerablemente más caras.
- Inspecciona regularmente la boquilla: Si sigues usando boquillas de latón (no recomendado), revísalas con frecuencia y reemplázalas al primer signo de desgaste.
4. Mala adhesión a la cama (warping)
Síntoma: Las esquinas de la pieza se levantan de la cama caliente durante la impresión, o la pieza se despega completamente.
Causa: Contracción del material al enfriarse, temperatura de la cama insuficiente, cama sucia o mal nivelada.
Solución:
- Ajusta la temperatura de la cama: Aumenta la temperatura de la cama dentro del rango recomendado para tu filamento.
- Usa adhesivos: Laca (3DLac), pegamento en barra o láminas de PEI/BuildTak son excelentes para mejorar la adhesión.
- Cama limpia y nivelada: Asegúrate de que la superficie de impresión esté impecable y perfectamente nivelada.
- Caja de cerramiento (enclosure): Para filamentos más propensos al warping (como Nylon-CF), una caja de cerramiento ayuda a mantener una temperatura ambiente estable alrededor de la impresión, reduciendo la contracción.
Ojo con esto: la clave para imprimir con éxito con filamento de fibra de carbono es la paciencia y la experimentación. Cada impresora y cada filamento pueden comportarse de manera ligeramente diferente, así que no dudes en realizar pequeñas pruebas para ajustar tus configuraciones.
Preguntas frecuentes (FAQ)
¿Es el filamento de fibra de carbono compatible con todas las impresoras 3D?
No, no todas las impresoras están preparadas para este material. Necesitas un hotend que pueda alcanzar y mantener al menos 240°C (idealmente hasta 260°C para algunos Nylon-CF) y, preferiblemente, una cama caliente. Además, es imprescindible usar una boquilla de acero endurecido para evitar el desgaste.
¿Es el filamento de fibra de carbono más caro que otros filamentos comunes?
Sí, generalmente el filamento de fibra de carbono es más costoso que el PLA o PETG estándar, pudiendo costar entre un 20% y un 50% más. Sin embargo, la inversión se justifica por las propiedades mecánicas superiores que ofrece, especialmente para aplicaciones de alto rendimiento como los drones.
¿Qué grosor de boquilla es mejor para imprimir filamento de fibra de carbono?
Recomendamos usar boquillas de 0.4 mm o, preferiblemente, de 0.6 mm. Las boquillas de 0.4 mm pueden funcionar, pero son más propensas a atascos si las partículas de fibra de carbono son grandes. Una boquilla de 0.6 mm reduce la presión en el hotend y minimiza el riesgo de obstrucciones, aunque puede resultar en piezas con un poco menos de detalle fino.
¿Necesito una caja de cerramiento (enclosure) para imprimir con filamento de fibra de carbono?
Para filamentos basados en PLA-CF o PETG-CF, una caja de cerramiento no es estrictamente necesaria, aunque siempre puede ayudar a mejorar la consistencia. Sin embargo, para filamentos de Nylon-CF, que son más sensibles a los cambios de temperatura y al warping, una caja de cerramiento es altamente recomendable para obtener los mejores resultados y evitar deformaciones.
¿Cómo afecta la fibra de carbono a la resistencia al impacto del filamento?
La fibra de carbono aumenta la rigidez y la resistencia a la tracción del material, pero puede reducir ligeramente su tenacidad, haciéndolo más propenso a la fractura en lugar de a la deformación plástica bajo impactos severos. Es un equilibrio: ganas rigidez y resistencia a la flexión, pero puedes perder algo de «elasticidad» o capacidad de absorción de energía antes de romperse.
Conclusión
El filamento de fibra de carbono es, sin lugar a dudas, una opción excepcional para la fabricación de drones y cualquier proyecto que requiera piezas ligeras, rígidas y con una alta resistencia mecánica. Su capacidad para reducir el peso y aumentar la durabilidad lo convierte en un material ideal para el mundo de la aeromodelismo y los vehículos aéreos no tripulados. Sin embargo, como hemos visto, no es un material «plug and play». Exige una inversión inicial en una boquilla adecuada, ajustes precisos en la configuración de tu impresora y una comprensión de sus particularidades.
Si estás dispuesto a dedicarle tiempo a la configuración y a la experimentación, los resultados te recompensarán con piezas de una calidad y rendimiento superiores. En DunaTech, hemos comprobado que, con las precauciones adecuadas, el filamento de fibra de carbono puede transformar tus diseños de drones, llevándolos a un nuevo nivel de profesionalidad y eficiencia. ¡Anímate a probarlo y lleva tus impresiones 3D al límite!
— El equipo de DunaTech
