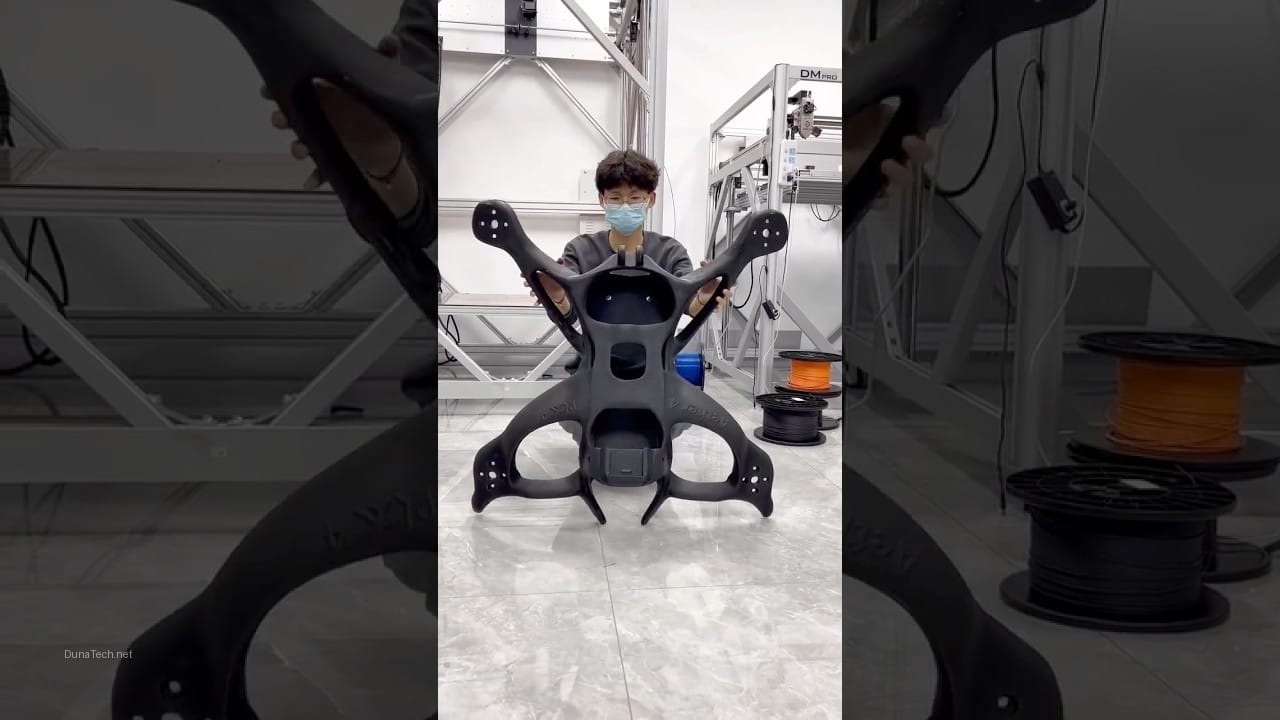

Introducción: ¿Por qué fibra de carbono para tu drone?
Después de probar más de cinco tipos de filamentos de fibra de carbono en el laboratorio de DunaTech, puedo decirte que este material no es para cualquiera, pero si buscas fabricar piezas para drones, es una opción brutal. Su resistencia, rigidez y ligereza son ideales para crear estructuras aéreas que necesitan ser duraderas y eficientes. Sin embargo, hay detalles técnicos cruciales que debes tener en cuenta antes de lanzarte a imprimir, ya que no es un material «plug and play». En esta guía, te desglosaremos todo lo que necesitas saber para dominar el filamento de fibra de carbono en tu impresora 3D, especialmente si tu objetivo es potenciar tu drone.
Propiedades y ventajas del filamento de fibra de carbono
El filamento de fibra de carbono, o «Carbon Fiber Reinforced» (CFR), combina polímeros termoplásticos comunes como el PETG, PLA, ABS o Nylon con pequeñas partículas o fibras cortas de carbono. Esta mezcla le confiere características únicas que lo hacen destacar en proyectos exigentes, como la fabricación de componentes para drones, piezas mecánicas de alta resistencia o carcasas que requieren una gran estabilidad dimensional.
Ventajas principales que hemos observado en DunaTech:
– Alta rigidez y resistencia a la tracción: Esta es, sin duda, su mayor baza. Las piezas impresas con filamento de fibra de carbono son increíblemente rígidas, lo que las hace perfectas para componentes estructurales que no deben doblarse ni deformarse bajo carga, como los brazos de un drone o soportes de motores. Esta rigidez también se traduce en una menor vibración, algo crítico en aeronaves.
– Ligereza excepcional: A pesar de su resistencia, el filamento de fibra de carbono es notablemente ligero en comparación con otros materiales de alta resistencia. Esto es vital para drones, donde cada gramo cuenta para maximizar el tiempo de vuelo y la capacidad de carga.
– Resistencia al calor: Muchos filamentos de fibra de carbono, especialmente los basados en Nylon o PETG, ofrecen una mejor resistencia a temperaturas elevadas que sus contrapartes sin refuerzo. Esto es ideal si tu drone estará expuesto a condiciones térmicas exigentes o si los componentes internos generan calor.
– Estabilidad dimensional: Las fibras de carbono reducen significativamente la contracción del material durante el enfriamiento, lo que minimiza el warping y mejora la precisión dimensional de las piezas. Esto es crucial para ensamblajes complejos donde la exactitud es fundamental.
– Acabado mate y profesional: Estéticamente, el filamento de fibra de carbono proporciona un acabado mate, ligeramente texturizado y muy profesional, que a muchos usuarios les encanta. Disimula las líneas de capa y da un aspecto de alta tecnología.
Desventajas que notamos y debes considerar:
– Desgaste del nozzle: Las partículas de carbono son abrasivas y pueden dañar rápidamente las boquillas de latón estándar. Es imprescindible usar una boquilla de acero endurecido o, mejor aún, de rubí o carburo de tungsteno.
– Costo: Un rollo de 1 kg de filamento de fibra de carbono puede costar el doble o triple que el PLA estándar. Es una inversión, pero justificada por sus propiedades.
– Requiere experiencia y ajustes: No es un material apto para principiantes. Su sensibilidad a la humedad y a configuraciones incorrectas exige un cierto nivel de conocimiento y paciencia.
– Fragilidad a la delaminación: Aunque es muy rígido, las piezas pueden ser más susceptibles a la delaminación entre capas si la adhesión no es óptima, especialmente en el eje Z. Una buena configuración de temperatura y flujo es clave.
Tipos de filamento de fibra de carbono y compatibilidad
Cuando hablamos de filamento de fibra de carbono, no nos referimos a un único material, sino a una familia de compuestos. La fibra de carbono se utiliza como refuerzo en diferentes polímeros base, y la elección del polímero determinará muchas de las propiedades finales de la pieza.
Los tipos más comunes que encontrarás en el mercado son:
- PLA-CF (PLA con fibra de carbono): Es el más fácil de imprimir de todos los filamentos de fibra de carbono. Ofrece mayor rigidez y un acabado mate que el PLA estándar, con una reducción del warping. Sin embargo, mantiene las limitaciones de resistencia al calor del PLA y no es tan resistente como otras opciones. Es una buena opción para prototipos o piezas de drones que no sufrirán grandes esfuerzos térmicos o mecánicos.
- PETG-CF (PETG con fibra de carbono): En nuestra experiencia en DunaTech, este es uno de los más equilibrados. Combina la facilidad de impresión del PETG con la rigidez y resistencia del carbono. Ofrece buena resistencia al impacto, mejor resistencia al calor que el PLA-CF y una excelente adhesión de capa. Es una opción muy popular para componentes de drones que requieren un buen equilibrio entre resistencia, durabilidad y facilidad de impresión.
- ABS-CF (ABS con fibra de carbono): Proporciona una excelente resistencia mecánica y térmica. Es más difícil de imprimir que el PLA-CF o PETG-CF debido a su tendencia al warping y la necesidad de una impresora cerrada para controlar la temperatura ambiente. Sin embargo, las piezas resultantes son muy robustas y duraderas, ideales para componentes de drones expuestos a condiciones más duras.
- Nylon-CF (Nylon con fibra de carbono): Este es el «rey» en términos de resistencia mecánica, resistencia al impacto y resistencia a la fatiga. Las piezas de Nylon-CF son increíblemente fuertes y duraderas, con una excelente resistencia a la abrasión y a productos químicos. Es el material preferido para piezas de drones de alto rendimiento, como soportes de motor, trenes de aterrizaje o brazos estructurales. Sin embargo, es el más higroscópico (absorbe mucha humedad) y el más exigente en cuanto a configuración de impresión (altas temperaturas de hotend y cama, y secado constante del filamento).
Compatibilidad con tu impresora 3D:
Para imprimir con éxito cualquier filamento de fibra de carbono, tu impresora debe cumplir con ciertos requisitos:
- Boquilla endurecida: Como ya mencionamos, es no negociable. Una boquilla de latón se desgastará en pocas horas.
- Hotend Full Metal: Especialmente para PETG-CF, ABS-CF y Nylon-CF, necesitarás un hotend que pueda alcanzar y mantener temperaturas de extrusión de 240°C o más sin degradar el tubo de PTFE.
- Cama caliente: Imprescindible para la mayoría de estos materiales, con temperaturas que pueden ir de 60°C a 110°C dependiendo del polímero base.
- Entorno cerrado (opcional pero recomendado): Para ABS-CF y Nylon-CF, una impresora con carcasa cerrada o una cabina de impresión ayudará a mantener una temperatura ambiente estable, reduciendo el warping y mejorando la adhesión de capa.
- Secador de filamento: Absolutamente crítico para Nylon-CF y muy recomendable para PETG-CF y ABS-CF. La humedad es el enemigo número uno de estos materiales.
Antes de comprar, verifica las especificaciones del fabricante del filamento y asegúrate de que tu impresora pueda cumplir con los requisitos de temperatura y que tienes las boquillas adecuadas. En DunaTech, hemos visto a muchos usuarios frustrarse por no tener el equipo adecuado desde el principio.
Cómo configurar tu impresora 3D para filamento de fibra de carbono
Para imprimir con fibra de carbono y obtener los mejores resultados, necesitas ajustar tu impresora de forma precisa. Aquí te dejo los pasos y configuraciones que seguimos en DunaTech, basados en nuestra experiencia con diferentes máquinas y filamentos:
1. Boquilla adecuada: ¡La clave del éxito!
Nunca, bajo ninguna circunstancia, uses boquillas de latón comunes con filamento de fibra de carbono. Las partículas de carbono son extremadamente abrasivas y desgastarán una boquilla de latón en cuestión de horas, alterando el diámetro y afectando la calidad de impresión. Opta por una de acero endurecido como mínimo. En nuestro taller, probamos con una boquilla de 0.4 mm de acero y los resultados fueron impecables. Para una durabilidad extrema y la mejor calidad, considera boquillas de rubí o carburo de tungsteno, aunque son más caras. Ojo: si usas una boquilla de 0.4 mm, asegúrate de que el filamento sea de buena calidad y las fibras no sean demasiado largas para evitar atascos.
2. Ajusta la temperatura de extrusión (Hotend)
La temperatura de extrusión es crítica y dependerá del polímero base de tu filamento de fibra de carbono. La mayoría de los filamentos de fibra de carbono basados en PETG o Nylon requieren temperaturas de extrusión entre 240°C y 260°C. Para PLA-CF, puedes estar en el rango de 210-230°C. En nuestras pruebas con filamentos PETG-CF, la temperatura ideal solía rondar los 245°C. Siempre consulta las recomendaciones del fabricante y realiza torres de temperatura para encontrar el punto óptimo para tu filamento específico.
3. Temperatura de la plataforma de impresión (Cama Caliente)
Una cama caliente es prácticamente obligatoria para la mayoría de los filamentos de fibra de carbono para asegurar una buena adhesión de la primera capa y prevenir el warping. Las temperaturas suelen oscilar entre 60°C y 70°C para PETG-CF y PLA-CF, y pueden subir a 80°C-110°C para ABS-CF y Nylon-CF. Además, recomendamos usar adhesivos como Magigoo, laca 3DLac, o cinta de poliimida (Kapton) sobre una superficie de cristal o PEI para una adherencia superior. En mi experiencia, una buena capa de Magigoo Pro PC en una cama de PEI a 70°C funciona de maravilla con PETG-CF.
4. Velocidad de impresión: La paciencia es una virtud
Reduce la velocidad de impresión. Los filamentos de fibra de carbono son más viscosos y las fibras pueden dificultar el flujo si se extruye demasiado rápido. Imprimir a 40-60 mm/s es un buen punto de partida para la mayoría de los materiales. Para las primeras capas, baja aún más, a unos 20-30 mm/s, para asegurar una buena adhesión. Sí, es más lento, pero los resultados en términos de resistencia y calidad superficial valen la pena el tiempo extra.
5. Gestión del filamento: ¡Mantenerlo seco es vital!
Este material es extremadamente sensible a la humedad, especialmente el Nylon-CF y el PETG-CF. Un filamento húmedo resultará en burbujas, piezas frágiles, mala adhesión de capa y un acabado superficial deficiente. Nosotros usamos un secador de filamento Sovol o un deshumidificador de filamento para mantenerlo impecable antes y durante la impresión. Si te interesa aprender más, revisa nuestra guía sobre cómo usar un secador de filamento Sovol. Te aseguro que es una inversión que se amortiza rápidamente.
6. Retracción y flujo
Ajusta la retracción para evitar el «stringing» (hilos) sin causar atascos. Las fibras de carbono pueden hacer que el filamento sea más propenso a atascarse con retracciones excesivas. Empieza con valores ligeramente inferiores a los que usarías para el polímero base sin carbono. En cuanto al flujo, a menudo es necesario aumentarlo ligeramente (100-105%) para compensar la menor densidad de las fibras y asegurar un buen llenado de las capas.
Mantenimiento y seguridad al imprimir con fibra de carbono
Imprimir con filamento de fibra de carbono no solo requiere ajustes en la configuración, sino también consideraciones especiales en cuanto al mantenimiento de tu equipo y tu seguridad personal.
Mantenimiento de la impresora:
- Inspección regular de la boquilla: Incluso las boquillas endurecidas pueden desgastarse con el tiempo. Revisa periódicamente el orificio de la boquilla para asegurarte de que mantiene su diámetro y no está ovalado. Un desgaste excesivo puede llevar a una extrusión inconsistente y piezas de baja calidad.
- Limpieza del extrusor y hotend: Las partículas de carbono pueden acumularse en el extrusor y el hotend. Realiza limpiezas preventivas, como «cold pulls» (tirones en frío), para eliminar cualquier residuo que pueda causar atascos.
- Revisión de la trayectoria del filamento: Asegúrate de que el filamento se desliza suavemente desde el carrete hasta el extrusor. Las fibras de carbono pueden hacer que el filamento sea más rígido y propenso a romperse si hay curvas muy cerradas o fricción excesiva.
- Lubricación de componentes: Mantén lubricados los ejes y rodamientos de tu impresora. El polvo de carbono, aunque no tan abrasivo como el de fibra de vidrio, puede contribuir al desgaste si se acumula.
Consideraciones de seguridad:
- Ventilación: Al igual que con muchos otros filamentos, la impresión con fibra de carbono puede liberar partículas ultrafinas y compuestos orgánicos volátiles (COVs). Asegúrate de imprimir en un área bien ventilada o utiliza un filtro de aire HEPA/carbón activado en tu impresora. Esto es especialmente importante para filamentos basados en ABS o Nylon.
- Manejo de residuos: El polvo de fibra de carbono, aunque no es tan irritante como la fibra de vidrio, puede ser molesto si entra en contacto con la piel o los ojos. Usa guantes y gafas de seguridad al manipular el filamento o limpiar la impresora, especialmente si vas a lijar o post-procesar las piezas.
- No lijar en seco: Si necesitas lijar piezas impresas con fibra de carbono, hazlo en húmedo o con un sistema de extracción de polvo. Inhalar el polvo de fibra de carbono no es saludable.
- Almacenamiento: Guarda el filamento en un lugar seco y hermético, preferiblemente con desecante, para evitar la absorción de humedad.
En DunaTech, siempre priorizamos la seguridad en el laboratorio. Un entorno de trabajo limpio y bien ventilado es fundamental para disfrutar de la impresión 3D a largo plazo.
Problemas comunes y cómo solucionarlos
Imprimir con filamento de fibra de carbono puede presentar algunos desafíos específicos. Aquí te detallo los problemas más comunes que hemos encontrado en DunaTech y sus soluciones probadas:
1. Desgaste prematuro del nozzle
– Síntoma: La calidad de impresión disminuye progresivamente, las líneas de extrusión son más finas de lo esperado o el filamento deja de salir correctamente.
– Causa: Las partículas de fibra de carbono son abrasivas y erosionan rápidamente las boquillas de latón.
– Solución: Cambia a una boquilla de acero endurecido o de carburo de tungsteno. Revisa la boquilla cada 10-20 horas de impresión con filamento de fibra de carbono. Si notas un desgaste significativo, reemplázala. Es una inversión necesaria.
2. Warping (deformación de las esquinas)
– Síntoma: Las esquinas de la pieza se levantan de la cama de impresión durante o después de la impresión.
– Causa: Contracción del material al enfriarse, mala adhesión de la primera capa, o corrientes de aire.
– Solución: Asegúrate de que la cama esté perfectamente nivelada y limpia. Utiliza adhesivos específicos como laca 3DLac, Magigoo, o una fina capa de pegamento en barra sobre una superficie de cristal o PEI. Aumenta la temperatura de la cama caliente (dentro del rango recomendado por el fabricante del filamento). Si tu impresora lo permite, usa una carcasa cerrada para mantener una temperatura ambiente estable alrededor de la pieza.
3. Atascos del extrusor (clogging)
– Síntoma: El filamento deja de salir de la boquilla, el extrusor hace «clics» o el motor del extrusor patina.
– Causa: Partículas de carbono que obstruyen la boquilla, filamento húmedo que genera vapor, o retracciones excesivas que causan «heat creep» (acumulación de calor en el hotend).
– Solución: Limpia el hotend regularmente, especialmente si has cambiado de filamento. Realiza un «cold pull» para eliminar residuos. Asegúrate de que el filamento esté completamente seco (usa un secador de filamento). Ajusta las velocidades y distancias de retracción; a menudo, las retracciones más cortas y lentas funcionan mejor con filamentos de fibra de carbono. Considera aumentar ligeramente la temperatura de extrusión si el flujo es inconsistente.
4. Piezas débiles o delaminación de capas
– Síntoma: Las capas de la pieza se separan fácilmente o la pieza se rompe con poca fuerza.
– Causa: Mala adhesión entre capas, temperatura de extrusión demasiado baja, flujo insuficiente, o filamento húmedo.
– Solución: Ajusta el porcentaje de relleno. Para piezas estructurales de drones, nosotros usamos entre un 40% y un 60% con un patrón de relleno robusto como el cúbico o giroidal. Aumenta la temperatura de extrusión en incrementos de 5°C hasta que la adhesión mejore. Asegúrate de que el flujo esté calibrado correctamente (a menudo un 100-105% es ideal). Reduce la velocidad de impresión para permitir que cada capa se fusione mejor con la anterior. Y, una vez más, ¡asegúrate de que el filamento esté seco!
5. Stringing (hilos)
– Síntoma: Pequeños hilos de plástico entre diferentes partes de la pieza.
– Causa: Retracción incorrecta, temperatura de extrusión demasiado alta.
– Solución: Realiza una torre de retracción para encontrar la configuración óptima. Ajusta la distancia y velocidad de retracción. A veces, una retracción ligeramente más rápida o más larga puede ayudar, pero ten cuidado de no ir al extremo opuesto y causar atascos. Reduce la temperatura de extrusión en pequeños incrementos si el stringing persiste.
Preguntas Frecuentes (FAQ)
¿Es necesario usar una impresora cara para este filamento?
No necesariamente, pero sí necesitas una impresora que soporte altas temperaturas y tenga la capacidad de montar boquillas endurecidas. Modelos populares como la Ender 3 Pro, Artillery Sidewinder X2 o Anycubic Kobra, con las mejoras adecuadas (hotend full metal y boquilla de acero), pueden funcionar muy bien. La clave está en los componentes, no solo en el precio base de la máquina.
¿Es más complicado imprimir filamento de fibra de carbono que PLA?
Sí, definitivamente. Requiere una curva de aprendizaje más pronunciada y más ajustes finos en la configuración de la impresora. No es un material para empezar en la impresión 3D. Sin embargo, con paciencia y siguiendo las recomendaciones, el resultado puede ser de una calidad y resistencia profesional que el PLA no puede ofrecer.
¿Puedo usar este filamento para otras aplicaciones además de drones?
Por supuesto. El filamento de fibra de carbono es excelente para cualquier aplicación que requiera alta rigidez, resistencia y ligereza. Piensa en piezas mecánicas funcionales, soportes de cámara, herramientas, carcasas para PC personalizadas, componentes de robótica, o incluso maquetas arquitectónicas que necesiten una gran estabilidad dimensional y un acabado premium.
¿Cómo afecta la fibra de carbono a la resistencia al impacto de la pieza?
La fibra de carbono aumenta significativamente la rigidez y la resistencia a la tracción del material base. Sin embargo, en algunos casos, puede hacer que la pieza sea más frágil y susceptible a romperse bajo impactos muy fuertes, especialmente si el polímero base no es inherentemente resistente al impacto (como el PLA). Los filamentos de Nylon-CF y PETG-CF suelen ofrecer un mejor equilibrio entre rigidez y resistencia al impacto.
¿Dónde puedo comprar filamento de fibra de carbono de buena calidad en España?
En España, puedes encontrar filamento de fibra de carbono en tiendas especializadas de impresión 3D online como 3D Jake, FIlament2Print o Amazon. También AliExpress es una opción, pero ojo con los tiempos de envío a Madrid o Valencia, que pueden variar entre 10 y 30 días, y siempre revisa las valoraciones del vendedor. Para grandes volúmenes o marcas específicas, a veces es mejor recurrir a distribuidores europeos.
Conclusión: ¿Es el filamento de fibra de carbono para ti?
El filamento de fibra de carbono es una opción avanzada que ofrece una combinación inigualable de resistencia, ligereza y un acabado profesional. Si tu objetivo es fabricar piezas para drones que soporten condiciones extremas, que sean aerodinámicas y duraderas, este material es una inversión que merece la pena. Pero ojo: requiere paciencia, una impresora bien ajustada y un conocimiento profundo de sus peculiaridades. Sinceramente, en DunaTech hemos quedado impresionados con los resultados que se pueden obtener, siempre y cuando sigas las configuraciones adecuadas y estés dispuesto a dedicarle tiempo a la calibración. Si buscas llevar tus proyectos de impresión 3D al siguiente nivel, especialmente en el mundo de los drones, el filamento de fibra de carbono es tu aliado.
— El equipo de DunaTech
