Introducción a los Filamentos Flexibles para Impresora 3D
Los filamentos flexibles para impresora 3D, como el TPU y el TPE, son materiales que permiten crear piezas elásticas y resistentes, abriendo un abanico de posibilidades que los filamentos rígidos no pueden ofrecer. En DunaTech, tras innumerables pruebas con diferentes marcas y configuraciones, hemos comprobado que, aunque su impresión puede ser un reto inicial, dominar estos materiales merece la pena por la funcionalidad y durabilidad que aportan a las piezas. Este artículo te guiará en la selección, configuración y solución de problemas para que puedas imprimir con éxito tus propios objetos flexibles.
Tipos y Usos de Filamentos Flexibles
Los filamentos flexibles se distinguen por su capacidad de deformarse y recuperar su forma original, siendo los más comunes el TPU y el TPE, cada uno con características particulares que los hacen adecuados para distintos proyectos.
TPU (Poliuretano Termoplástico)
El TPU es el filamento flexible más popular y equilibrado. Ofrece una excelente combinación de elasticidad, resistencia a la abrasión y durabilidad. Es ideal para piezas que necesitan soportar impactos y desgaste sin romperse. En mi experiencia, es el punto de partida perfecto para quienes se inician en los filamentos flexibles.
- Ventajas: Alta resistencia al desgaste, buena elasticidad, excelente tolerancia a impactos, resistencia a aceites y grasas.
- Desventajas: Puede ser más difícil de imprimir que los filamentos rígidos, propenso a atascos si la configuración no es óptima.

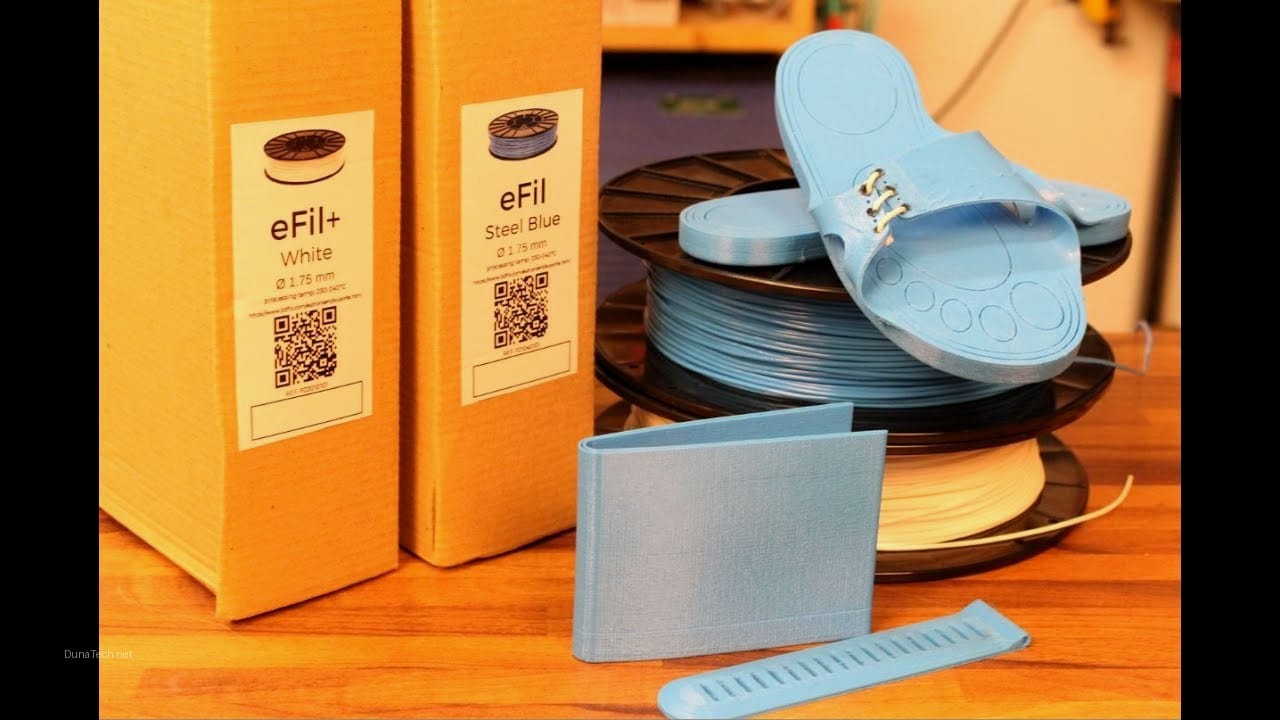

- Usos típicos: Fundas de móvil, protectores para drones, juntas, amortiguadores, suelas de calzado prototipo, piezas de agarre.
TPE (Elastómeros Termoplásticos)
El TPE es un término más amplio que engloba a varios tipos de elastómeros, incluyendo el TPU. Generalmente, los filamentos comercializados como TPE suelen ser más blandos y elásticos que el TPU, pero a menudo a costa de una menor resistencia mecánica y térmica. Son perfectos para aplicaciones donde la máxima flexibilidad es prioritaria.
- Ventajas: Mayor flexibilidad y elasticidad que el TPU, ideal para objetos que requieren gran deformación.
- Desventajas: Menor resistencia térmica y mecánica comparado con TPU, más difícil de imprimir debido a su extrema flexibilidad.
- Usos típicos: Sellos, mangueras, juguetes blandos, componentes que necesitan doblarse o estirarse considerablemente.
Compatibilidad de la Impresora y Criterios de Compra
Antes de lanzarte a comprar filamentos flexibles, es crucial entender si tu impresora 3D es compatible y qué buscar al adquirir estos materiales. La elección correcta puede ahorrarte muchos dolores de cabeza.
Compatibilidad de la Impresora
La clave para imprimir con filamentos flexibles reside en el sistema de extrusión. Un extrusor Direct Drive es, sin duda, la mejor opción. Al tener el motor del extrusor justo encima del hotend, el filamento tiene un camino muy corto y guiado, minimizando las posibilidades de que se doble o atasque. Si tienes un extrusor tipo Bowden, no todo está perdido, pero requerirá más paciencia y ajustes. En mi taller, hemos logrado imprimir TPU en Bowden, pero siempre con velocidades muy bajas y asegurando que el tubo PTFE no tenga holguras.
Ojo con esto: algunos extrusores Bowden tienen espacios entre el engranaje de arrastre y el tubo PTFE por donde el filamento flexible puede escaparse. Busca kits de mejora o modificaciones impresas en 3D para minimizar estos huecos.
Criterios de Compra de Filamentos Flexibles
Al elegir un filamento flexible, considera estos puntos:
- Dureza Shore: Es un indicador de la flexibilidad. Un número más bajo (ej. 85A) indica mayor flexibilidad, mientras que uno más alto (ej. 95A) es más rígido. Para empezar, recomiendo un TPU con dureza Shore 95A, ya que es más fácil de imprimir.
- Marca y calidad: Como con cualquier filamento, la calidad varía. Marcas reconocidas suelen ofrecer mayor consistencia en el diámetro y mejores propiedades. En DunaTech, hemos tenido buenas experiencias con marcas como eSUN, Polymaker y Fillamentum para TPU.
- Diámetro del filamento: Asegúrate de que sea 1.75mm o 2.85mm, según tu impresora. La consistencia del diámetro es vital para evitar atascos.
- Color: Aunque parezca trivial, algunos pigmentos pueden afectar ligeramente las propiedades de impresión. Los colores más claros o translúcidos a veces son un poco más sencillos de manejar.
Para los usuarios en España, comprar en AliExpress suele implicar tiempos de entrega de 10-20 días, aunque algunos almacenes europeos ofrecen envíos más rápidos. Siempre revisa las opciones de envío y si hay aduanas aplicables, especialmente para pedidos grandes. Las opciones de recogida en puntos como Correos o GLS son muy convenientes.
Configuración y Ajustes Recomendados para Filamentos Flexibles
La clave para una impresión exitosa con filamentos flexibles radica en una configuración minuciosa de tu laminador. Pequeños ajustes marcan una gran diferencia.
1. Velocidad de Impresión
La velocidad es tu mayor aliada (o enemiga) con los filamentos flexibles. Una velocidad baja es fundamental para evitar que el filamento se doble o se comprima en el extrusor. En DunaTech, hemos comprobado que empezar con 20-30 mm/s es lo más seguro. Para las primeras capas, incluso bajar a 10-15 mm/s puede mejorar drásticamente la adhesión.
2. Temperatura del Extrusor (Hotend)
La temperatura adecuada asegura una buena extrusión y adhesión entre capas. Es crucial realizar una torre de temperatura si no estás seguro. Como punto de partida:
- TPU: 220°C a 240°C.
- TPE: 210°C a 230°C.
Una temperatura demasiado baja causará subextrusión, mientras que una muy alta puede generar hilos (stringing) o quemar el material.
3. Temperatura de la Cama (Plataforma)
Una cama caliente es casi siempre necesaria para asegurar una buena adhesión y evitar el warping. Para la mayoría de filamentos flexibles, una temperatura de 50-60°C es suficiente. En mi caso, siempre uso 60°C para TPU.
4. Retracción
Aquí es donde los filamentos flexibles se diferencian más. La retracción, que es esencial para filamentos rígidos, puede ser un desastre para los flexibles. El movimiento de «tirar y empujar» el filamento lo puede doblar dentro del extrusor. Nuestra recomendación es desactivar la retracción completamente o usar valores muy bajos (ej. 0.5 mm a 10-20 mm/s). Prepárate para algo de stringing, pero es preferible a un atasco.
5. Flujo (Flow Rate)
Ajustar el flujo puede ser necesario para compensar la compresión del filamento. Empieza con un 100% y ajústalo si ves subextrusión (aumentar) o sobreextrusión (disminuir). A veces, un 105% o 110% puede ayudar.
6. Ventilador de Capa
El ventilador de capa ayuda a solidificar el filamento rápidamente. Para TPU, un 50-100% suele funcionar bien después de las primeras capas. Para TPE, que es más blando, puedes necesitar menos ventilación o incluso desactivarlo si tienes problemas de adhesión entre capas.
Errores Comunes y Cómo Solucionarlos al Imprimir Filamentos Flexibles
Imprimir con filamentos flexibles puede presentar desafíos únicos, pero la mayoría de los problemas tienen soluciones claras. Aquí te detallo los errores más frecuentes que hemos encontrado en DunaTech y cómo abordarlos.
1. Atascos en el Extrusor (Clogging)
Este es el problema más común y frustrante.
- Síntomas: El filamento deja de salir por la boquilla, el extrusor hace un ruido de «clic» o el filamento se dobla y se enreda antes de entrar al hotend.
- Causas:
- Velocidad de impresión demasiado alta: El filamento no tiene tiempo de fundirse y el extrusor lo empuja más rápido de lo que puede salir.
- Retracción excesiva: El filamento se dobla dentro del extrusor o el hotend.
- Espacio entre el engranaje del extrusor y el tubo PTFE (en Bowden): El filamento flexible se escapa por ese hueco.
- Temperatura del hotend demasiado baja: El filamento no se funde correctamente.
- Soluciones:
- Reduce la velocidad de impresión: Empieza con 20-30 mm/s y ajústala si es necesario.
- Desactiva o minimiza la retracción: Usa 0-1 mm de distancia y 10-20 mm/s de velocidad de retracción.
- Optimiza el extrusor: Si tienes Bowden, busca guías o mejoras para minimizar el espacio. Considera un extrusor Direct Drive.
- Aumenta la temperatura del hotend: Prueba a subir 5-10°C dentro del rango recomendado.
2. Mala Adhesión a la Plataforma (Warping o Desprendimiento)
Si tus piezas no se pegan bien a la cama, los resultados serán desastrosos.
- Síntomas: Las esquinas de la pieza se levantan, la pieza se suelta de la cama durante la impresión.
- Causas:
- Temperatura de la cama incorrecta.
- Superficie de impresión inadecuada o sucia.
- Nivelación de la cama deficiente.
- Soluciones:
- Ajusta la temperatura de la cama: 50-60°C es un buen rango para TPU/TPE.
- Prepara la superficie: Usa laca para el pelo (tipo Nelly), adhesivo en barra (Pritt) o cinta Kapton. Asegúrate de que la cama esté limpia.
- Nivela la cama correctamente: Un buen «squish» en la primera capa es crucial.
- Baja la velocidad de la primera capa: 10-15 mm/s ayuda a que el material se asiente bien.
3. Impresión Deformada, Irregular o con Hilos (Stringing)
Estos problemas afectan la calidad estética y funcional de la pieza.
- Síntomas: Capas inconsistentes, bultos, hilos finos entre partes de la impresión.
- Causas:
- Velocidad de impresión demasiado alta.
- Temperatura del hotend excesiva.
- Falta de retracción (para stringing).
- Flujo incorrecto.
- Soluciones:
- Reduce la velocidad: Mantén velocidades entre 20-40 mm/s.
- Ajusta la temperatura del hotend: Baja la temperatura en incrementos de 5°C.
- Optimiza la retracción: Si bien es difícil con flexibles, prueba con retracciones mínimas si el stringing es insoportable.
- Calibra el flujo: Asegúrate de que el filamento se extruya correctamente.
- Seca el filamento: Los filamentos flexibles son higroscópicos. Un filamento húmedo causa burbujas y mala calidad.
Preguntas Frecuentes (FAQ) sobre Filamentos Flexibles
Aquí respondemos a algunas de las dudas más comunes que surgen al trabajar con filamentos flexibles para impresora 3D.
¿Necesito un extrusor Direct Drive para imprimir filamentos flexibles?
Un extrusor Direct Drive es altamente recomendado y facilita enormemente la impresión de filamentos flexibles como el TPU, ya que minimiza el recorrido del filamento y reduce las posibilidades de atasco. Sin embargo, con paciencia y ajustes específicos (baja velocidad, retracción mínima), es posible imprimir con un extrusor Bowden, aunque será más desafiante.
¿Cómo puedo evitar que mi filamento flexible se atasque en el extrusor?
Para evitar atascos, la clave es reducir la velocidad de impresión a 20-30 mm/s, desactivar o minimizar la retracción (distancia y velocidad), y asegurar que el camino del filamento desde el extrusor hasta el hotend sea lo más guiado y sin holguras posible. También ayuda mantener el filamento seco y usar la temperatura adecuada del hotend.
Conclusión
Los filamentos flexibles para impresora 3D, como el TPU y el TPE, son materiales fascinantes que expanden enormemente las capacidades de tu máquina, permitiéndote crear piezas funcionales con propiedades elásticas y resistentes. Aunque su impresión requiere una curva de aprendizaje y ajustes específicos, los resultados valen la pena. En DunaTech, hemos experimentado de primera mano la satisfacción de dominar estos materiales. Con paciencia, la configuración adecuada y siguiendo los consejos que te hemos dado, podrás superar los desafíos iniciales y empezar a diseñar y fabricar objetos que antes eran impensables. ¡Anímate a probarlos y lleva tus proyectos de impresión 3D al siguiente nivel!
— El equipo de DunaTech
