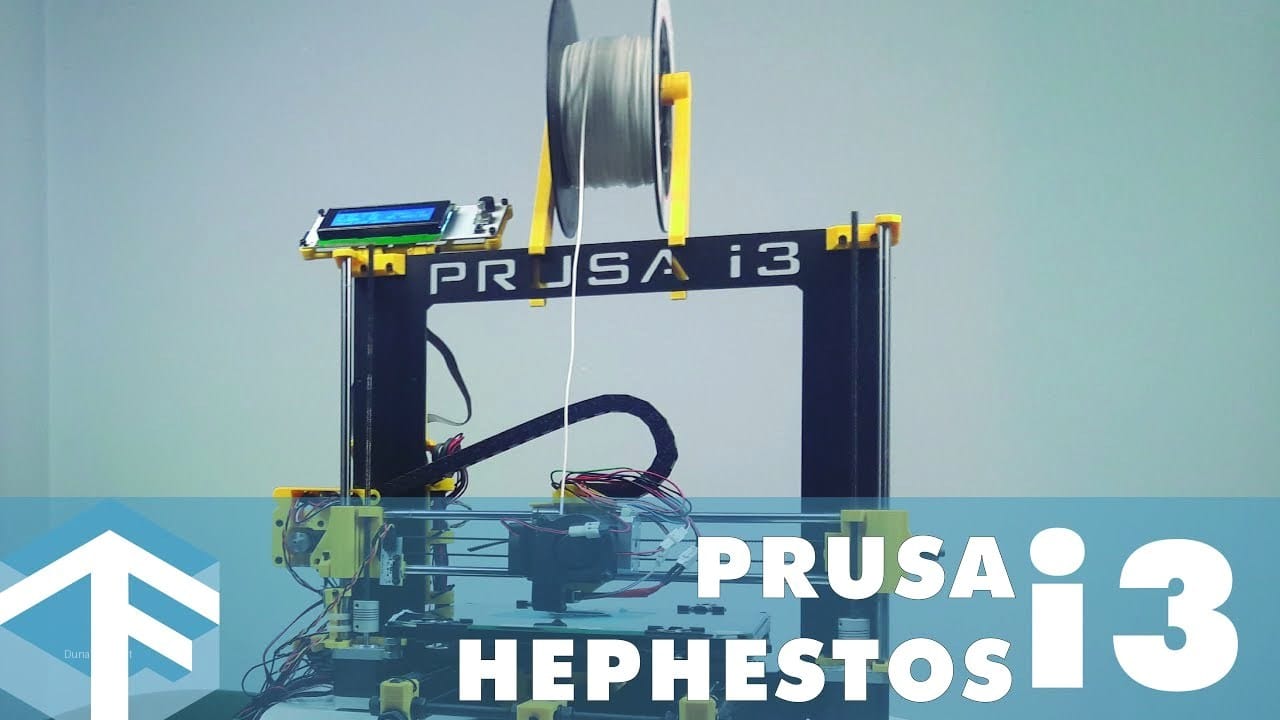

Hotend y sensor para impresora 3D Prusa i3: Qué comprar y cómo instalarlo

Introducción

En DunaTech, sabemos que la calidad de tus impresiones 3D depende directamente de la salud de sus componentes clave. Después de probar múltiples combinaciones de hotends y sensores para la Prusa i3 en nuestro taller, hemos identificado los modelos que ofrecen la mejor relación calidad-precio y, sobre todo, la mayor fiabilidad. En este artículo, te guiaré a través de las características esenciales que debes buscar, te explicaré cómo instalar estos componentes vitales y, lo más importante, te ayudaré a evitar los errores comunes que podrían sabotear tu experiencia de impresión.

¿Qué es un hotend y por qué es crucial?

El hotend es, sin duda, el corazón de tu impresora 3D, ya que es el encargado de calentar el filamento hasta su punto de fusión y depositarlo con precisión capa a capa sobre la base de impresión. Un hotend de calidad es fundamental para obtener impresiones consistentes y sin fallos, mientras que uno deficiente puede causar desde atascos frecuentes hasta una calidad de impresión inconsistente o incluso fallos completos. En las pruebas realizadas en nuestro laboratorio, he notado que elegir un hotend de baja calidad puede generar problemas como atascos frecuentes, temperaturas inestables y una extrusión irregular, lo que se traduce en piezas defectuosas y mucha frustración.

Aspectos clave al elegir un hotend para tu Prusa i3:

• Compatibilidad: Este es el primer y más importante punto. Asegúrate de que el hotend sea compatible con tu modelo exacto de Prusa i3 (MK2, MK3, Mini, etc.). Aunque muchos hotends son «universales» en su concepto, las dimensiones de montaje, la longitud de los cables y la configuración del firmware pueden variar. Un hotend diseñado específicamente para Prusa i3 te ahorrará muchos dolores de cabeza.
• Resistencia térmica y materiales: Busca hotends fabricados con materiales de alta calidad como acero inoxidable para el heat break (la parte que separa la zona fría de la caliente) y revestimientos de PTFE de buena calidad en el tubo interior (si es un hotend tipo Bowden o con revestimiento). Los materiales de baja calidad pueden degradarse con el calor, causando fricción y atascos. Para filamentos abrasivos o de alta temperatura, considera heat breaks bimetálicos o de titanio.
• Facilidad de mantenimiento: Un buen hotend debería permitir un desmontaje relativamente sencillo para la limpieza o el reemplazo de componentes como la boquilla o el heat break. Algunos modelos están diseñados para un mantenimiento rápido sin necesidad de herramientas específicas, lo cual es un plus.
• Tipo de hotend: Para la Prusa i3, los hotends más comunes son los de tipo «all-metal» (todo metal) o los que incorporan un tubo de PTFE. Los all-metal son ideales para filamentos de alta temperatura (como ABS, ASA, Nylon) ya que el PTFE no se degrada, pero pueden ser más propensos a atascos con PLA si no se gestiona bien la retracción. Los hotends con tubo de PTFE son excelentes para PLA y PETG, ofreciendo una menor fricción, pero limitan la temperatura máxima de impresión.

Tipos de sensores para nivelación de cama: ¿Cuál elegir para tu Prusa i3?

Los sensores en una impresora 3D son vitales para la nivelación automática de la cama (ABL, por sus siglas en inglés), una característica que mejora drásticamente la adherencia de la primera capa y, por ende, la calidad general de la impresión. También pueden usarse para detectar la presencia de filamento, evitando impresiones fallidas por falta de material. En mis pruebas con sensores inductivos, capacitivos, BLTouch y sensores ópticos, el BLTouch destacó por su precisión y versatilidad en la nivelación de camas de vidrio y otras superficies.

Comparativa de sensores para tu Prusa i3:

• Sensor Inductivo:
  • Funcionamiento: Detecta la presencia de metal a corta distancia mediante un campo electromagnético.
  • Ventajas: Son económicos, robustos y rápidos.
  • Desventajas: Solo funcionan en camas metálicas (aluminio, acero). No son aptos para camas de vidrio o PEI sobre vidrio, a menos que se coloque una pieza metálica debajo del punto de detección. Su distancia de detección es limitada.
  • Ideal para: Prusa i3 con cama de aluminio.
• Sensor Capacitivo:
  • Funcionamiento: Detecta cambios en la capacitancia eléctrica, lo que le permite «ver» a través de materiales no conductores como el vidrio.
  • Ventajas: Puede funcionar con cualquier tipo de superficie de cama (vidrio, PEI, aluminio).
  • Desventajas: Son más sensibles a los cambios de temperatura y humedad, lo que puede afectar su precisión. Requieren una calibración más cuidadosa.
  • Ideal para: Prusa i3 con cama de vidrio o superficies mixtas, si se busca una alternativa económica al BLTouch.
• BLTouch (o clones como 3D Touch):
  • Funcionamiento: Utiliza una sonda mecánica retráctil para tocar físicamente la superficie de la cama y medir su altura.
  • Ventajas: Extremadamente preciso y consistente, funciona con cualquier superficie de cama (vidrio, PEI, BuildTak, etc.). Es menos afectado por la temperatura ambiente que los capacitivos.
  • Desventajas: Es más caro que los sensores inductivos o capacitivos. Requiere una instalación más compleja y una actualización del firmware de la impresora.
  • Ideal para: Cualquier Prusa i3 que busque la máxima precisión y versatilidad en la nivelación automática, especialmente si se usa cama de vidrio o flexible.
• Sensor Óptico (menos común para ABL en Prusa i3):
  • Funcionamiento: Detecta la presencia de un objeto interrumpiendo un haz de luz.
  • Ventajas: Muy precisos y rápidos.
  • Desventajas: Menos común para la nivelación de cama en Prusa i3, a menudo se usa para detectar fin de carrera o filamento. Puede tener problemas con superficies transparentes o muy reflectantes.

Si estás pensando en actualizar el sensor de tu Prusa i3, te recomiendo encarecidamente el BLTouch por su compatibilidad universal con todo tipo de superficies de impresión y su excepcional precisión. Aunque su instalación es un poco más elaborada, los beneficios en la calidad de tus impresiones lo justifican plenamente.

¿Dónde comprar un hotend y sensor para Prusa i3?

Encontrar un buen hotend y sensor para tu Prusa i3 es crucial, y tienes varias opciones, cada una con sus pros y contras. Desde DunaTech, te ofrecemos algunas recomendaciones basadas en nuestra experiencia, tanto para compras locales como online, considerando la situación en España.

1. Tiendas especializadas en impresión 3D (España)

Comprar en tiendas españolas como 3D Filamento, Impresoras3D.com o Fylament te asegura un envío rápido (normalmente 24-48 horas dentro de la península), garantía local y soporte técnico en español. Además, no tendrás que preocuparte por aduanas. Los precios pueden ser ligeramente más altos que en China, pero la tranquilidad y el servicio postventa lo valen, especialmente para componentes críticos como un hotend o un sensor BLTouch original.

2. Amazon España

Amazon es siempre una opción cómoda. Puedes encontrar una gran variedad de hotends (incluyendo clones de E3D V6) y sensores (BLTouch originales y clones 3D Touch). La ventaja es la rapidez de envío (muchos con Prime en 1 día) y la política de devoluciones. Ojo con los vendedores: asegúrate de comprar a vendedores con buenas valoraciones y que ofrezcan productos auténticos si buscas marcas específicas.

3. AliExpress

Para los más pacientes y con un presupuesto ajustado, AliExpress es una fuente inagotable de componentes. Aquí encontrarás clones de hotends E3D V6 y sensores 3D Touch a precios muy competitivos. La clave es buscar vendedores con muchas ventas y valoraciones positivas (más de 4.8 estrellas). El envío a España suele tardar entre 10 y 20 días, aunque algunos almacenes europeos ofrecen envíos más rápidos. Ten en cuenta que, si el paquete supera los 150€, podría estar sujeto a aranceles e IVA a la importación, aunque para componentes pequeños esto rara vez es un problema. Para Madrid o cualquier otra ciudad española, los tiempos de entrega son los mismos.

Mi consejo personal es que, si es tu primera vez o no te sientes cómodo con el soporte post-venta de AliExpress, optes por una tienda española o Amazon. Si ya tienes experiencia y sabes lo que buscas, AliExpress puede ser una excelente opción para ahorrar.

Instalación paso a paso: Hotend y sensor en tu Prusa i3

La instalación de un nuevo hotend y sensor en tu Prusa i3 puede parecer intimidante, pero siguiendo estos pasos detallados, el proceso será mucho más sencillo. Aquí te dejo el proceso que seguimos en DunaTech para asegurar una instalación correcta y sin problemas.

1. Preparación y seguridad

Antes de tocar cualquier componente, la seguridad es lo primero. Apaga completamente la impresora y desconecta todos los cables de la corriente eléctrica. Ten a mano herramientas básicas como destornilladores de precisión (planos y de estrella), alicates de corte, bridas para cables, y si es posible, un multímetro para verificar conexiones. Es buena idea tener el manual de tu Prusa i3 y el del nuevo hotend/sensor a mano.

2. Desmontaje del antiguo hotend

Primero, retira cualquier filamento cargado en el hotend. Luego, localiza y desmonta la carcasa del extrusor que cubre el hotend. Esto puede variar ligeramente según tu modelo de Prusa i3. Una vez expuesto, afloja los tornillos que sujetan el hotend al carro del extrusor y desconecta con cuidado todos los cables: el termistor (generalmente dos cables finos), la resistencia calefactora (dos cables más gruesos) y, si lo tiene, el ventilador del hotend. Haz fotos de las conexiones si no estás seguro.

3. Instalación del nuevo hotend

Fija el nuevo hotend en su posición en el carro del extrusor, asegurándote de que esté bien alineado y ajusta los tornillos firmemente, pero sin excederte para no dañar las piezas. Conecta los cables del termistor y la resistencia calefactora. Ojo con esto: muchas veces el error está en conectar mal el cable de la resistencia térmica o el termistor, lo que puede llevar a lecturas de temperatura erróneas o incluso a no calentar. Consulta el esquema de cableado de tu impresora y del nuevo hotend. Si el hotend incluye un nuevo ventilador, conéctalo también.

4. Instalación del sensor (BLTouch o similar)

Coloca el nuevo sensor en la posición indicada en el soporte del extrusor (generalmente cerca de la boquilla, ligeramente por debajo). Asegúrate de que esté bien sujeto y que la sonda pueda extenderse y retraerse sin obstáculos. Conecta el cableado del sensor a la placa base de tu Prusa i3. Los sensores BLTouch suelen tener un conector de 5 pines (3 para señal y alimentación, 2 para el Z-stop). Es crucial conectar estos cables correctamente; un error aquí puede dañar el sensor o la placa. De nuevo, consulta los diagramas de cableado específicos para tu modelo de Prusa y el sensor.

5. Actualización y configuración del firmware

Este es un paso crítico, especialmente si instalas un BLTouch. Necesitarás actualizar el firmware de tu Prusa i3 para que reconozca y utilice el nuevo sensor. Esto implica descargar la versión de firmware adecuada (muchas veces disponible en la página oficial de Prusa Research o en repositorios como Marlin), modificar los parámetros relevantes (activar el ABL, configurar el offset del sensor, etc.) y cargar el nuevo firmware a la placa base de la impresora (normalmente a través de un cable USB y un programa como Pronterface o Arduino IDE). Si no te sientes cómodo compilando tu propio firmware, busca versiones precompiladas para tu combinación de impresora y sensor.

6. Prueba de funcionamiento y calibración inicial

Una vez que todo esté conectado y el firmware actualizado, enciende la impresora. Realiza una prueba de autodiagnóstico si tu Prusa i3 lo permite. Luego, inicia el proceso de nivelación automática de la cama (ABL) desde el menú de la impresora. Observa cómo el sensor interactúa con la cama. Es posible que necesites ajustar el «Z-offset» (la distancia entre la punta de la boquilla y la cama cuando el sensor detecta el punto cero) para conseguir la primera capa perfecta. Imprime una pieza de prueba pequeña con una buena superficie de contacto para asegurarte de que la nivelación es precisa y la extrusión es consistente.

Errores comunes y cómo solucionarlos en hotends y sensores

Incluso los usuarios más experimentados se encuentran con problemas al actualizar o mantener su impresora 3D. Aquí te resumo los errores típicos que he visto en el taller de DunaTech y cómo solucionarlos, para que puedas imprimir sin interrupciones.

1. Temperatura inestable o «Thermal Runaway» en el hotend

• Síntoma: La temperatura del hotend fluctúa salvajemente, no alcanza la temperatura deseada, o la impresora muestra un error de «Thermal Runaway» y se detiene.
• Causa: La causa más común es una mala conexión del termistor (el sensor de temperatura) o de la resistencia calefactora. También puede ser un termistor dañado o mal insertado en el bloque calefactor.
• Solución:
  1. Verifica el cableado: Asegúrate de que los cables del termistor y la resistencia estén bien conectados a la placa base y al hotend. Revisa que no haya cables pelados o cortocircuitos.
  2. Reinserta el termistor: A veces, el termistor no está bien asentado en su orificio en el bloque calefactor, lo que provoca lecturas incorrectas. Asegúrate de que esté bien sujeto, a menudo con un pequeño tornillo o una abrazadera.
  3. Revisa el firmware: Confirma que el tipo de termistor configurado en el firmware coincide con el de tu nuevo hotend.
  4. Reemplaza el componente: Si las conexiones son correctas y el problema persiste, es probable que el termistor o la resistencia estén defectuosos y deban ser reemplazados.

2. Sensor de nivelación no detecta la cama o lecturas inconsistentes

• Síntoma: El sensor no se activa al acercarse a la cama, o las mediciones de nivelación son inconsistentes, resultando en una primera capa irregular.
• Causa: Firmware mal configurado, sensor mal colocado, cableado incorrecto o sensor defectuoso.
• Solución:
  1. Verifica el cableado: Revisa que el sensor esté conectado correctamente a la placa base (alimentación, tierra y señal). Un error común es invertir los cables.
  2. Ajusta la distancia del sensor: Para sensores inductivos o capacitivos, la distancia entre el sensor y la cama es crucial. Debe estar a pocos milímetros de la superficie. Para BLTouch, asegúrate de que la sonda se extiende y retrae libremente y que la punta de la sonda está ligeramente por debajo de la boquilla cuando está extendida.
  3. Configuración del firmware: Asegúrate de que el ABL esté activado en el firmware y que el offset Z (la distancia entre la punta de la boquilla y el punto de activación del sensor) esté correctamente calibrado.
  4. Superficie de la cama: Si usas un sensor inductivo con una cama de vidrio, recuerda que no funcionará. Necesitarás un sensor capacitivo o BLTouch.
  5. Prueba el sensor: Muchos sensores tienen un LED que se enciende cuando detectan un objeto. Usa esto para verificar su funcionamiento básico.

3. Atascos frecuentes en el hotend

• Síntoma: El filamento deja de extruirse a mitad de la impresión, o la extrusión es intermitente y débil.
• Causa: Filamento de baja calidad, filamento húmedo, retracción excesiva, temperatura incorrecta, heat creep (el calor sube demasiado por el heat break), o una boquilla parcialmente obstruida.
• Solución:
  1. Usa filamento de calidad y seco: El filamento húmedo o de mala calidad es una causa principal de atascos. Almacena el filamento en un lugar seco o sécalo si sospechas que está húmedo.
  2. Ajusta la temperatura: Asegúrate de que la temperatura del hotend sea la adecuada para el filamento que estás usando. Una temperatura demasiado baja puede dificultar la extrusión.
  3. Optimiza la retracción: Una retracción excesiva (demasiada distancia o velocidad) puede llevar el filamento fundido a la zona fría del hotend, causando un atasco. Reduce la distancia y/o la velocidad de retracción.
  4. Revisa el heat break: En hotends all-metal, el «heat creep» puede ser un problema. Asegúrate de que el ventilador del hotend esté funcionando correctamente y que no haya obstrucciones en el disipador de calor.
  5. Limpia o reemplaza la boquilla: Una boquilla parcialmente obstruida es muy común. Intenta limpiarla con una aguja fina o un «cold pull». Si está muy dañada, reemplázala.
  6. Verifica la presión del rodillo del extrusor: Si el filamento no se empuja correctamente, no llegará al hotend.

Preguntas Frecuentes (FAQ)

¿Cuál es el mejor hotend para una Prusa i3 en términos de rendimiento y durabilidad?

Después de probar varios modelos, en DunaTech recomendamos los hotends de tipo E3D V6 (o sus clones de alta calidad) por su excelente rendimiento, durabilidad y compatibilidad con una amplia gama de filamentos. Son un estándar de la industria por una razón.

¿Es difícil instalar un sensor BLTouch en una Prusa i3 si no tengo experiencia previa?

No es excesivamente difícil, pero requiere paciencia y seguir las instrucciones al pie de la letra. La parte más delicada es la actualización del firmware, que puede intimidar a los principiantes. Sin embargo, hay muchos tutoriales online y comunidades que pueden ayudarte. Con una buena guía, en un par de horas puedes tenerlo funcionando.

¿Necesito un hotend especial para imprimir filamentos abrasivos como los de fibra de carbono o metal?

Sí, absolutamente. Los filamentos abrasivos desgastan rápidamente las boquillas de latón estándar. Para estos materiales, necesitarás una boquilla de acero endurecido, rubí o carburo de tungsteno. Además, un hotend «all-metal» es preferible para evitar la degradación del tubo de PTFE por las altas temperaturas.

¿Qué diferencia hay entre un BLTouch original y un clon 3D Touch? ¿Vale la pena pagar más por el original?

El BLTouch original de Antclabs es conocido por su fiabilidad y consistencia. Los clones 3D Touch son más económicos, pero su calidad puede variar. En mi experiencia, muchos clones funcionan perfectamente, pero algunos pueden tener una menor precisión o una vida útil más corta. Si la precisión es crítica y tu presupuesto lo permite, el original es una apuesta segura. Para la mayoría de los usuarios, un buen clon es suficiente.

Conclusión

Actualizar el hotend y el sensor de tu impresora 3D Prusa i3 puede marcar una gran diferencia en la calidad, fiabilidad y versatilidad de tus impresiones. En DunaTech, hemos comprobado que invertir en componentes de calidad como los hotends de tipo E3D V6 y sensores BLTouch no solo mejora el rendimiento de tu máquina, sino que también reduce drásticamente los problemas a largo plazo, ahorrándote tiempo y filamento. Con la información y los pasos que te hemos proporcionado, estás bien equipado para elegir, instalar y mantener estos componentes esenciales. ¡Felices impresiones!

— El equipo de DunaTech
