Impresor 3D MK9: Todo lo que necesitas saber sobre este extrusor para filamento

Introducción al extrusor MK9

En DunaTech, siempre estamos buscando componentes que realmente marquen la diferencia en la calidad de nuestras impresiones 3D. El extrusor MK9 es uno de esos componentes que ha captado nuestra atención y la de muchos entusiastas de la impresión. Este extrusor, conocido por su robustez y fiabilidad, se ha convertido en una opción popular para aquellos que buscan mejorar el rendimiento de sus impresoras FDM sin tener que invertir una fortuna en un equipo completamente nuevo. Hemos puesto a prueba el MK9 con una variedad de filamentos, desde el omnipresente PLA hasta el más exigente PETG y ABS, en máquinas tan comunes como la Ender 3 y la Prusa i3, y los resultados son consistentes: una mejora notable en la extrusión y, por ende, en la calidad final de las piezas.

¿Qué es el extrusor MK9 y por qué es importante?

El extrusor MK9 es un componente clave en una impresora 3D FDM, encargado de empujar el filamento hacia el hotend para su fusión y posterior deposición. Su importancia radica en que es el primer punto de contacto mecánico con el filamento, y un buen extrusor garantiza un flujo constante y sin interrupciones. A diferencia de modelos anteriores, el extrusor MK9 ha sido diseñado para ofrecer una mayor durabilidad y una gestión térmica superior, lo que se traduce en una mayor compatibilidad con filamentos que requieren temperaturas de impresión más elevadas. Esto lo convierte en una mejora significativa para cualquier impresora 3D que busque versatilidad y fiabilidad en su proceso de impresión.

Características principales del MK9

Después de un uso intensivo del extrusor MK9 en nuestro laboratorio de DunaTech, podemos destacar varias características que lo hacen sobresalir:

• Construcción robusta y duradera: El MK9 está fabricado principalmente en aluminio anodizado. Este material no solo le confiere una gran resistencia al desgaste y a la corrosión, sino que también contribuye a una mejor disipación del calor, algo crucial para mantener una temperatura estable y evitar atascos. En mi experiencia, esta durabilidad es un punto clave, especialmente si imprimes con frecuencia o con materiales abrasivos.
• Amplia compatibilidad con impresoras 3D: Una de las mayores ventajas del MK9 es su diseño estandarizado, que lo hace compatible con una gran mayoría de impresoras 3D FDM del mercado. Hemos comprobado su perfecto funcionamiento en modelos populares como la serie Ender (Ender 3, Ender 3 Pro, Ender 5), las impresoras de Anycubic, y muchas otras máquinas basadas en el diseño Prusa i3. Esto significa que no tendrás que preocuparte por buscar un extrusor específico para tu modelo, lo que simplifica mucho la elección.
• Capacidad de manejo de altas temperaturas: El MK9 está diseñado para soportar temperaturas de hasta 260°C de forma segura. Esta capacidad es fundamental para trabajar con filamentos de ingeniería como el ABS, PETG, Nylon o incluso algunos policarbonatos, que requieren temperaturas de extrusión más elevadas que el PLA. Un control térmico eficiente previene la degradación del filamento dentro del extrusor y asegura una extrusión suave.
• Diseño de boquilla optimizado: Aunque el extrusor en sí no incluye la boquilla, su diseño está pensado para trabajar de forma óptima con boquillas de alta precisión. La trayectoria del filamento dentro del extrusor minimiza la fricción y las curvas pronunciadas, reduciendo significativamente la probabilidad de atascos. Esto es vital para mantener un flujo de material constante y evitar interrupciones en la impresión.

Estas características, en conjunto, hacen del MK9 una opción muy sólida para mejorar la fiabilidad y la versatilidad de tu impresora 3D.

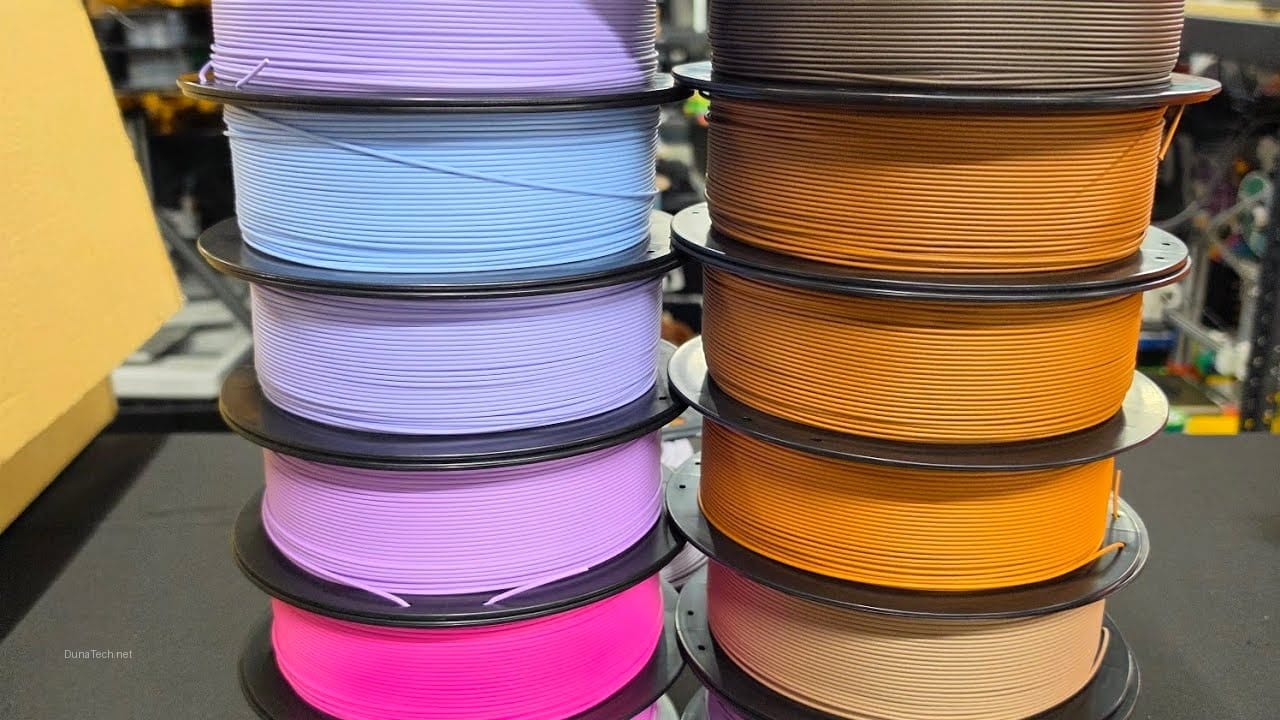

Compatibilidad y tipos de filamento

Una de las grandes fortalezas del extrusor MK9 es su versatilidad a la hora de manejar diferentes tipos de filamento. En DunaTech, hemos probado este extrusor con una amplia gama de materiales, y los resultados han sido consistentemente buenos, siempre y cuando se realicen los ajustes adecuados en el laminador (slicer) y en la impresora.

• PLA (Ácido Poliláctico): Es el filamento más común y fácil de imprimir. El MK9 lo maneja sin problemas, ofreciendo una extrusión suave y uniforme. Es ideal para principiantes y para piezas que no requieren gran resistencia mecánica o térmica.
• ABS (Acrilonitrilo Butadieno Estireno): Este material requiere temperaturas de extrusión más altas y una cama caliente, además de un recinto cerrado para evitar el warping. Gracias a la capacidad del MK9 de soportar hasta 260°C, el ABS se imprime con mayor fiabilidad, reduciendo los atascos por calor y asegurando un flujo constante.
• PETG (Tereftalato de Polietileno Glicol): Un excelente equilibrio entre la facilidad de impresión del PLA y la resistencia del ABS. El MK9 es perfecto para el PETG, ya que su robustez y control térmico ayudan a manejar la ligera pegajosidad de este filamento sin problemas de adherencia interna.
• TPU y otros filamentos flexibles: Aquí es donde el diseño del MK9 realmente brilla. Aunque no es un extrusor de accionamiento directo (direct drive), su trayectoria de filamento más corta y optimizada, en comparación con extrusores Bowden básicos, permite imprimir filamentos flexibles como el TPU con mucha más facilidad. Es crucial ajustar la velocidad de impresión y la retracción para evitar que el filamento se doble dentro del extrusor, pero con los parámetros correctos, el MK9 ofrece resultados sorprendentemente buenos con estos materiales.
• Filamentos especiales (madera, metal, fibra de carbono): Para filamentos compuestos con partículas de madera, metal o fibra de carbono, el MK9 funciona bien, pero es fundamental utilizar una boquilla de acero endurecido para evitar el desgaste prematuro de la boquilla de latón estándar. El extrusor en sí no tiene problemas con estos materiales, pero la abrasividad es un factor a considerar en el hotend.

En resumen, el extrusor MK9 es una opción muy versátil que te permitirá experimentar con una gran variedad de filamentos, abriendo un mundo de posibilidades para tus proyectos de impresión 3D.

Guía de instalación del MK9 en tu impresora 3D

La instalación del extrusor MK9 es un proceso que, si bien es relativamente sencillo, requiere atención al detalle para asegurar un funcionamiento óptimo. Aquí te detallo los pasos que seguimos en DunaTech para instalarlo en una Ender 3, un proceso que es muy similar para la mayoría de las impresoras compatibles:

1. Preparación y seguridad: Antes de empezar, asegúrate de que la impresora esté apagada y desconectada de la corriente. Reúne las herramientas necesarias: normalmente un juego de llaves Allen, alicates de corte (para bridas), y quizás un destornillador.
2. Desmontaje del extrusor antiguo:
   • Localiza el extrusor actual de tu impresora. En la Ender 3, suele estar montado en el lateral del marco.
   • Desconecta el cable del motor paso a paso del extrusor.
   • Con una llave Allen, retira los tornillos que sujetan el extrusor al soporte o al motor. Ten cuidado de no perder ninguna pieza pequeña, como arandelas o espaciadores.
   • Una vez suelto, retira el filamento del extrusor y desengancha el tubo Bowden (si tu impresora lo usa) presionando el conector rápido.
3. Preparación de la base de montaje:
   • Limpia la zona donde irá montado el nuevo MK9. Asegúrate de que no haya restos de filamento, polvo o grasa que puedan afectar la alineación o el agarre.
   • Verifica que el motor paso a paso esté limpio y listo para acoplarse al nuevo extrusor.
4. Montaje del extrusor MK9:
   • Coloca el motor paso a paso en el soporte del MK9. Asegúrate de que los engranajes estén correctamente alineados.
   • Fija el motor al extrusor con los tornillos proporcionados. No los aprietes en exceso al principio, solo lo suficiente para que el motor quede en su sitio.
   • Ahora, monta el conjunto del extrusor MK9 en el marco de tu impresora, utilizando los tornillos que retiraste del extrusor antiguo (o los nuevos si vienen incluidos y son más adecuados). Asegúrate de que quede bien nivelado y firme.
   • Conecta el cable del motor paso a paso al extrusor.
5. Conexión del tubo Bowden y ajuste de la tensión:
   • Si tu impresora es tipo Bowden, inserta el tubo de PTFE en el conector rápido del MK9 hasta que quede bien encajado. Asegúrate de que el corte del tubo sea limpio y recto para evitar obstrucciones.
   • El MK9 suele tener un tornillo de ajuste para la tensión del muelle que presiona el rodamiento contra el engranaje. Ajusta esta tensión para que el filamento sea agarrado firmemente, pero sin aplastarlo. Un buen punto de partida es apretarlo hasta que el muelle esté ligeramente comprimido y luego probar con un filamento.
6. Calibración del extrusor (e-steps): Este es un paso CRÍTICO. El nuevo extrusor tendrá una relación de engranajes diferente, por lo que los «e-steps» (pasos por milímetro) de tu firmware necesitarán ser recalibrados.
   • Conecta tu impresora a un ordenador con un programa como Pronterface o Repetier Host.
   • Envía el comando M92 Exxx (donde xxx son tus e-steps actuales) para ver el valor actual.
   • Marca 120mm de filamento desde la entrada del extrusor.
   • Envía el comando G1 E100 F100 para extruir 100mm de filamento.
   • Mide cuánto filamento queda desde la marca hasta la entrada del extrusor. Si quedan 20mm, has extruido exactamente 100mm. Si no, calcula los nuevos e-steps con la fórmula: (e-steps actuales * 100) / filamento extruido real.
   • Envía el nuevo valor con M92 E[nuevo valor] y guárdalo en la EEPROM con M500.

Este proceso de calibración es fundamental para que el extrusor MK9 funcione con la precisión esperada. ¡No te lo saltes!

Ventajas y desventajas de usar el extrusor MK9

Como cualquier componente en el mundo de la impresión 3D, el extrusor MK9 tiene sus puntos fuertes y débiles. En DunaTech, después de haberlo utilizado extensivamente, hemos podido identificar claramente estos aspectos:

Ventajas del extrusor MK9:

• Durabilidad y fiabilidad: La construcción en aluminio anodizado es, sin duda, una de sus mayores bazas. A diferencia de los extrusores de plástico que vienen de serie en muchas impresoras económicas, el MK9 no se deforma con el calor ni se desgasta rápidamente. Esto se traduce en una vida útil mucho más larga y una extrusión consistente a lo largo del tiempo. Ojo con esto, un extrusor de plástico puede dar problemas de «creeping» o deformación que afectan al flujo.
• Precisión en la extrusión: El diseño del engranaje y el sistema de rodamiento del MK9 aseguran un agarre firme y constante del filamento. Esto minimiza el deslizamiento y el «grinding» (desgaste del filamento por fricción), lo que resulta en un flujo de material más uniforme y, por ende, en impresiones con mayor precisión dimensional y menos defectos superficiales. Para piezas con detalles finos, esta precisión es crucial.
• Versatilidad con diferentes filamentos: Como ya mencionamos, su capacidad para soportar temperaturas más altas y su diseño robusto lo hacen compatible con una amplia gama de materiales, desde PLA hasta ABS, PETG y TPU. Esta versatilidad es un gran punto a favor si te gusta experimentar con diversos filamentos.
• Mejora la experiencia de usuario: Al reducir los problemas de extrusión como atascos o subextrusión, el MK9 disminuye la frustración y el tiempo dedicado a solucionar problemas, permitiéndote concentrarte más en el diseño y la impresión.

Desventajas del extrusor MK9:

• Precio superior a los modelos básicos: Si bien no es un componente excesivamente caro, el MK9 tiene un coste más elevado que los extrusores de plástico genéricos. Sin embargo, en mi opinión, la inversión se justifica plenamente por la mejora en durabilidad y rendimiento. Piensa en ello como una inversión a largo plazo que te ahorrará dolores de cabeza y filamento.
• Curva de aprendizaje en la instalación y calibración: Para un principiante absoluto, la instalación y, sobre todo, la recalibración de los e-steps pueden ser un pequeño desafío. No es un proceso plug-and-play. Requiere un poco de investigación y paciencia, pero hay muchos tutoriales disponibles (incluido el nuestro) que facilitan el proceso. Una vez hecho, no tendrás que preocuparte más.
• No es un extrusor de accionamiento directo: Aunque mejora la extrusión de flexibles en sistemas Bowden, no ofrece el mismo rendimiento que un extrusor de accionamiento directo (direct drive) para filamentos extremadamente blandos o abrasivos. Si tu objetivo principal es imprimir con TPU muy blando o filamentos altamente abrasivos, un extrusor direct drive podría ser una opción aún mejor, aunque más compleja de instalar y más pesada para el eje X.

A pesar de estas pequeñas desventajas, las ventajas del extrusor MK9 lo convierten en una mejora muy recomendable para la mayoría de los usuarios de impresoras 3D FDM.

Problemas comunes y cómo solucionarlos con el MK9

Incluso con un componente tan fiable como el extrusor MK9, pueden surgir problemas. La clave está en saber identificar los síntomas y aplicar la solución correcta. Aquí te presento los inconvenientes más frecuentes que hemos encontrado en DunaTech y cómo los abordamos:

1. Atascos de filamento (Clogging)

• Síntomas: El filamento deja de salir por la boquilla, el extrusor hace un ruido de «clic» o el motor salta pasos, y la impresión se detiene o muestra huecos.
• Causas comunes:
  • Temperatura de impresión incorrecta: Demasiado baja para el filamento, lo que impide que se funda correctamente.
  • Retracción excesiva: Retracciones muy largas o rápidas pueden causar que el filamento fundido se enfríe y se solidifique dentro del hotend.
  • Boquilla obstruida: Residuos de filamento antiguo, suciedad o una boquilla desgastada.
  • Tensión del extrusor incorrecta: Demasiado apretada puede aplastar el filamento, demasiado floja puede hacer que patine.
  • Tubo Bowden deteriorado o mal cortado: Un tubo de PTFE con el interior rugoso o un corte irregular en el extremo puede generar fricción y atascos.
• Soluciones:
  • Ajusta la temperatura: Consulta las recomendaciones del fabricante del filamento y aumenta la temperatura del hotend en 5-10°C.
  • Optimiza la retracción: Reduce la distancia y/o la velocidad de retracción en tu slicer. Para extrusores Bowden, distancias de 4-6mm a 40-60mm/s suelen ser un buen punto de partida.
  • Limpia o reemplaza la boquilla: Prueba a hacer un «cold pull» (tirón en frío) o utiliza una aguja de limpieza. Si la boquilla está muy desgastada, reemplázala.
  • Ajusta la tensión del extrusor: Afloja o aprieta el tornillo del muelle hasta que el filamento se mueva suavemente sin ser aplastado.
  • Inspecciona el tubo Bowden: Asegúrate de que esté limpio, sin deformaciones y con los extremos cortados de forma recta y limpia.

2. Subextrusión (Under-extrusion)

• Síntomas: Las capas de impresión no se unen bien, aparecen huecos en las paredes o en el relleno, la pieza es frágil.
• Causas comunes:
  • Flujo de filamento insuficiente: El extrusor no empuja suficiente material.
  • E-steps mal calibrados: El extrusor cree que está empujando más filamento del que realmente lo hace.
  • Atasco parcial: Similar al atasco completo, pero permite que pase algo de filamento.
  • Diámetro del filamento incorrecto en el slicer: Si el slicer espera un filamento de 1.75mm y estás usando uno de 1.70mm, extruirá menos material.
• Soluciones:
  • Calibra los e-steps: Este es el primer paso y el más importante. Sigue el procedimiento descrito en la sección de instalación.
  • Aumenta el «Flow Rate» o «Multiplicador de Extrusión»: En tu slicer, puedes aumentar este valor (por ejemplo, del 100% al 105%) para compensar.
  • Revisa si hay un atasco parcial: Limpia la boquilla y el hotend.
  • Verifica el diámetro del filamento: Asegúrate de que el valor en tu slicer coincida con el filamento que estás usando.

3. Fuga de material alrededor del hotend

• Síntomas: Filamento fundido goteando por la parte superior del bloque calefactor o alrededor de la boquilla, formando una «falda» de plástico quemado.
• Causas comunes:
  • Boquilla o heatbreak mal apretados: Las roscas no están selladas correctamente.
  • Tubo Bowden no está completamente asentado: En sistemas Bowden, si el tubo no llega hasta la boquilla, se crea un espacio donde el filamento puede acumularse y fugarse.
• Soluciones:
  • Apriete «caliente» de la boquilla: Calienta el hotend a la temperatura de impresión, aprieta la boquilla con una llave y luego aprieta el heatbreak. ¡Cuidado de no quemarte!
  • Asegura el tubo Bowden: Desmonta el hotend, asegúrate de que el tubo de PTFE esté cortado perfectamente recto y empújalo firmemente hasta que toque la boquilla dentro del bloque calefactor. Asegura el conector rápido.

4. Sobrecalentamiento del motor del extrusor

• Síntomas: El motor del extrusor está muy caliente al tacto, puede saltar pasos o detenerse.
• Causas comunes:
  • Corriente del motor demasiado alta: El driver del motor está enviando demasiada corriente.
  • Tensión excesiva del extrusor: El motor tiene que hacer un esfuerzo extra para empujar el filamento.
• Soluciones:
  • Ajusta el Vref del driver: Si tienes acceso a los drivers de tu placa base, puedes reducir ligeramente el voltaje de referencia (Vref) del driver del motor del extrusor. ¡Haz esto con precaución y solo si sabes lo que haces!
  • Reduce la tensión del extrusor: Afloja un poco el tornillo del muelle del MK9.

Con estos consejos, la mayoría de los problemas relacionados con el extrusor MK9 pueden ser diagnosticados y solucionados rápidamente, permitiéndote disfrutar de impresiones 3D de alta calidad.

Consejos para comprar un extrusor MK9

Si estás convencido de que el extrusor MK9 es la mejora que tu impresora 3D necesita, aquí te dejo algunos consejos de DunaTech para realizar una compra inteligente, especialmente si estás en España y consideras opciones como AliExpress:

1. Verifica la compatibilidad: Aunque el MK9 es ampliamente compatible, siempre es buena idea confirmar que el modelo específico que vas a comprar se ajusta a tu impresora. Revisa la descripción del producto y, si es posible, las opiniones de otros usuarios con el mismo modelo de impresora (por ejemplo, «MK9 Ender 3»).
2. Material de construcción: Asegúrate de que el extrusor sea de aluminio anodizado. Hay imitaciones más baratas de plástico o de aluminio de baja calidad que no ofrecen la misma durabilidad ni disipación de calor. La calidad del mecanizado también es importante: busca bordes limpios y un acabado uniforme.
3. Kit completo vs. solo extrusor: Algunos vendedores ofrecen solo el cuerpo del extrusor, mientras que otros incluyen el motor paso a paso, el tubo Bowden, conectores rápidos y herramientas. Evalúa lo que necesitas. Si tu motor actual funciona bien, quizás solo necesites el cuerpo del extrusor. Si buscas una renovación completa, un kit puede ser más conveniente.
4. Reputación del vendedor: Especialmente en plataformas como AliExpress, la reputación del vendedor es clave. Busca tiendas con altas valoraciones y un buen historial de ventas. Lee los comentarios de los compradores, prestando atención a la calidad del producto, el embalaje y el tiempo de envío.
5. Envío y aduanas (para España):
   • Tiempos de envío: Desde AliExpress a España, los tiempos de envío pueden variar enormemente. Un envío estándar puede tardar entre 15 y 40 días, mientras que opciones como «AliExpress Standard Shipping» suelen ser más rápidas (10-20 días). Algunos vendedores ofrecen envío desde almacenes en Europa (por ejemplo, Polonia o República Checa), lo que reduce drásticamente los tiempos a 3-7 días y evita problemas de aduanas.
   • Aduanas e IVA: Desde el 1 de julio de 2021, todos los productos importados a la UE, independientemente de su valor, están sujetos a IVA. AliExpress suele incluir el IVA en el precio final y gestionarlo directamente (indicado como «IVA incluido» o «VAT included»). Sin embargo, si el vendedor no lo gestiona, Correos o la empresa de mensajería te cobrarán el IVA más una tarifa de gestión aduanera al llegar a España. Optar por vendedores que gestionan el IVA o envían desde la UE es la mejor manera de evitar sorpresas.
   • Puntos de recogida: En España, muchas entregas de AliExpress se pueden recoger en oficinas de Correos, puntos Citypaq o incluso en tiendas asociadas (GLS, Mondial Relay), lo cual es muy práctico si no estás en casa para la entrega.
6. Precio: Compara precios entre diferentes vendedores. Un precio excesivamente bajo podría indicar una calidad inferior. Busca un equilibrio entre precio y buenas valoraciones.

Teniendo en cuenta estos puntos, podrás adquirir tu extrusor MK9 con confianza y empezar a disfrutar de sus beneficios en tus impresiones 3D.

Preguntas frecuentes sobre el extrusor MK9

¿El MK9 es compatible con la Ender 3?

Sí, el extrusor MK9 es completamente compatible con la Ender 3 y otros modelos similares de Creality como la Ender 3 Pro, Ender 5 o CR-10. Solo asegúrate de seguir las instrucciones de instalación y calibración de los e-steps para un rendimiento óptimo.

¿Puedo usar filamentos flexibles como el TPU con el MK9?

Sí, el MK9 mejora significativamente la capacidad de imprimir filamentos flexibles como el TPU en impresoras con sistema Bowden, en comparación con los extrusores de plástico de serie. Es crucial ajustar la velocidad de impresión y la retracción en tu slicer para evitar atascos.

¿Cómo sé si mi impresora necesita un upgrade al extrusor MK9?

Si experimentas problemas recurrentes de subextrusión, atascos de filamento, o si tu extrusor actual de plástico muestra signos de desgaste o deformación por el calor, el extrusor MK9 es una excelente mejora. También es recomendable si quieres imprimir con filamentos más exigentes como ABS o PETG con mayor fiabilidad.

¿Qué diferencia hay entre el MK8 y el MK9?

La principal diferencia radica en el diseño y la calidad de construcción. El extrusor MK9 suele presentar un diseño más robusto, a menudo con un mejor agarre del filamento y una mayor durabilidad gracias a sus componentes metálicos de mayor calidad. Ambos son extrusores tipo Bowden, pero el MK9 es generalmente una evolución mejorada en términos de fiabilidad y rendimiento.

¿Necesito cambiar el motor paso a paso al instalar el MK9?

No necesariamente. En la mayoría de los casos, puedes reutilizar el motor paso a paso de tu extrusor anterior, ya que el extrusor MK9 está diseñado para acoplarse a los motores estándar NEMA 17. Sin embargo, si tu motor actual es muy antiguo o presenta fallos, es una buena oportunidad para reemplazarlo.

Conclusión

El extrusor MK9 es, sin lugar a dudas, una de las mejoras más rentables y efectivas que puedes hacer a tu impresora 3D FDM. Su construcción robusta en aluminio anodizado, su fiabilidad en la extrusión y su versatilidad con una amplia gama de filamentos lo convierten en un componente esencial para cualquier entusiasta que busque elevar la calidad y consistencia de sus impresiones. Aunque requiere una instalación y calibración iniciales, la inversión de tiempo y dinero se ve recompensada con creces en la durabilidad, la reducción de problemas y la capacidad de experimentar con nuevos materiales. En DunaTech, lo recomendamos encarecidamente como un paso adelante significativo para tu taller de impresión 3D.

— El equipo de DunaTech
