Introducción
En el taller de DunaTech, hemos probado más de 20 combinaciones de boquillas, anchos de capa y alturas en impresoras 3D FDM. ¿El resultado? Pequeños ajustes en estas configuraciones pueden transformar radicalmente la calidad y velocidad de impresión. Aquí te explico cómo optimizar estos parámetros según lo que necesites: precisión o velocidad, y te daré las claves para evitar los errores más comunes que vemos día a día.
Comprender cómo interactúan la boquilla, el ancho de capa y la altura de capa es fundamental para cualquier entusiasta de la impresión 3D, desde el principiante hasta el experto. Estos tres parámetros son los pilares sobre los que se construye cada pieza impresa, y dominarlos te permitirá llevar tus impresiones al siguiente nivel, ya sea buscando la máxima definición o la mayor rapidez.
Conceptos básicos: boquilla, ancho y altura de capa
Para optimizar tus impresiones 3D, es crucial entender qué es cada uno de estos parámetros y cómo influyen en el resultado final. Son los tres pilares que definen la resolución, la resistencia y el tiempo de impresión de tus piezas.
1. La Boquilla de la impresora 3D: El corazón de la extrusión
La boquilla es el componente del extrusor que determina el diámetro del hilo de plástico fundido que se deposita en cada pasada. Su tamaño es, quizás, el factor más determinante en la relación entre calidad y velocidad.
- 0.4 mm: Es el tamaño estándar y el más común en la mayoría de las impresoras 3D FDM. Ofrece un excelente equilibrio entre velocidad de impresión y resolución de detalles, siendo una opción versátil para la mayoría de los proyectos. Si estás empezando, es el punto de partida ideal.
- 0.6 mm o más (0.8 mm, 1.0 mm): Estas boquillas de mayor diámetro son ideales para piezas grandes donde la velocidad es la prioridad principal y los detalles finos no son críticos. Permiten depositar más material por unidad de tiempo, reduciendo drásticamente los tiempos de impresión. En nuestras pruebas, una boquilla de 0.6 mm duplicó la velocidad de impresión comparado con una de 0.4 mm, aunque sacrificó algo de calidad en los bordes y en la definición de pequeños detalles. Son perfectas para prototipos funcionales o piezas voluminosas.
- 0.2 mm (o incluso 0.15 mm): Diseñadas para piezas con detalles extremadamente finos y una alta resolución superficial. Son la elección para miniaturas, joyería o componentes donde la precisión es primordial. Sin embargo, requieren velocidades de impresión muy bajas y son más propensas a atascarse, especialmente con filamentos que contengan partículas (como los filamentos con fibra de carbono o madera).
Ojo con esto: La elección de la boquilla no solo afecta la velocidad y el detalle, sino también la resistencia de la pieza. Una boquilla más grande puede crear líneas de extrusión más gruesas, lo que a menudo resulta en piezas más robustas debido a una mejor adhesión entre capas.
2. Ancho de capa: La huella de cada pasada
El ancho de capa (también conocido como ancho de extrusión o «extrusion width») es la anchura real del filamento que la boquilla deposita en cada pasada. Aunque está directamente relacionado con el diámetro de la boquilla, no siempre es idéntico. Generalmente se configura como un porcentaje del diámetro de la boquilla.
- 100%-120% del diámetro de la boquilla: Esta es la configuración recomendada para la mayoría de los materiales y boquillas. Por ejemplo, para una boquilla de 0.4 mm, un ancho de capa de 0.48 mm (120%) es una excelente opción. Esto asegura una buena adhesión entre capas y una superficie lisa, ya que el material se «aplasta» ligeramente contra la capa anterior, mejorando la unión. En el caso de boquillas de 0.4 mm, configuramos un ancho de capa de 0.48 mm en pruebas con PETG y PLA, logrando una adhesión excelente y una buena resistencia de la pieza.
- Ancho de capa menor al diámetro de la boquilla: Configurar un ancho de capa menor al diámetro de la boquilla puede causar problemas de extrusión, como subextrusión, líneas débiles o incluso que el filamento no se adhiera correctamente a la capa anterior. Esto se debe a que el software intenta depositar menos material del que la boquilla puede expulsar de forma consistente.
- Ancho de capa mayor al 120% del diámetro de la boquilla: Si bien puede mejorar la adhesión y la resistencia, un ancho excesivamente grande puede llevar a un «aplastamiento» excesivo del filamento, creando rebabas o líneas de extrusión demasiado prominentes, afectando la estética de la pieza.
En mi experiencia: Jugar con el ancho de capa es una de las formas más sencillas de ajustar la resistencia de una pieza sin cambiar la boquilla. Un ligero aumento puede hacer una gran diferencia en la durabilidad.

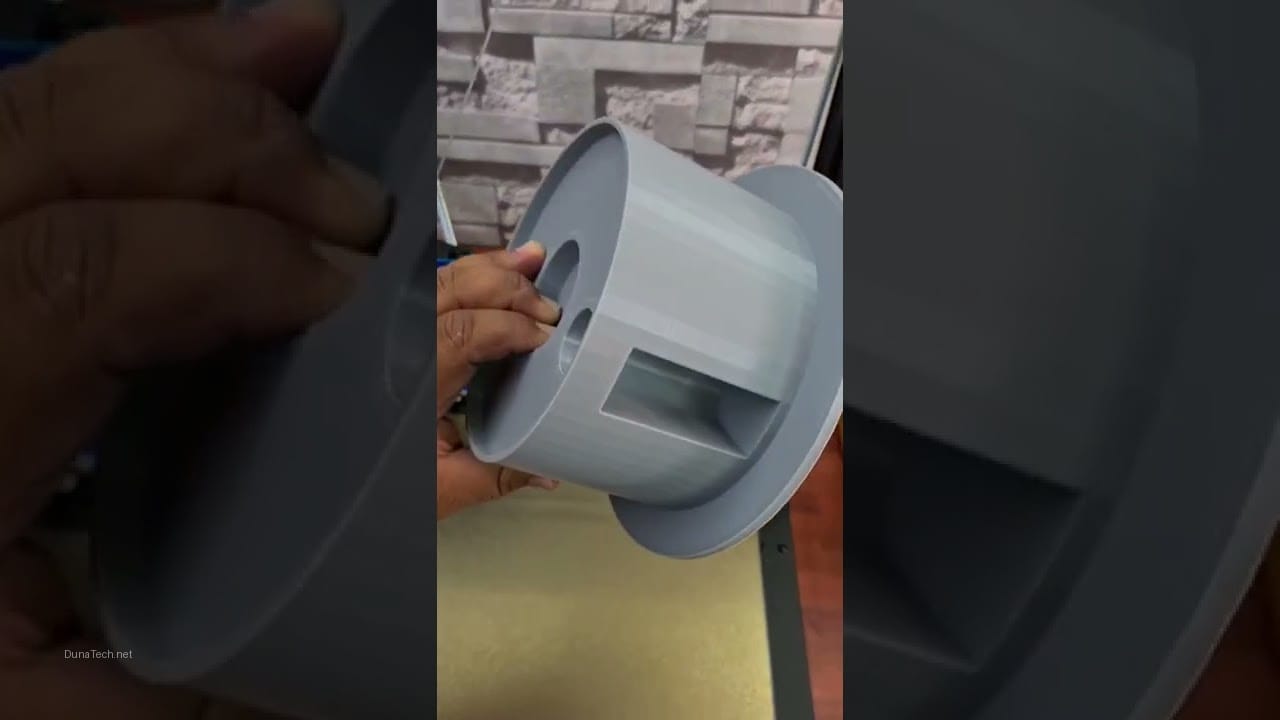

3. Altura de capa: La resolución vertical
La altura de capa define el grosor de cada «rebanada» horizontal que compone tu impresión. Es el parámetro que más directamente influye en la suavidad de las superficies curvas y en el tiempo total de impresión.
- 0.1 mm (o menos): Ofrece la máxima calidad superficial, con capas apenas visibles. Es ideal para piezas estéticas, miniaturas o modelos donde el acabado es crucial. Sin embargo, el tiempo de impresión se incrementa significativamente, ya que se necesitan muchas más capas para construir la misma altura.
- 0.2 mm: Considerado un buen equilibrio entre calidad y velocidad aceptable. Las capas son ligeramente visibles, pero la mayoría de los detalles se mantienen bien. Es una configuración muy popular para la impresión general.
- 0.3 mm o más (hasta 0.6 mm con boquillas grandes): Para prototipos rápidos, piezas funcionales donde la estética no es primordial, o cuando se busca la máxima velocidad. Sacrifica precisión y la visibilidad de las capas es muy evidente, pero reduce drásticamente el tiempo de impresión.
Ojo aquí: En el taller, notamos que alturas de capa mayores al 75% del diámetro de la boquilla causan problemas de adhesión entre capas y una menor resistencia de la pieza. Por ejemplo, con una boquilla de 0.4 mm, una altura de capa de 0.3 mm (75%) es el límite superior recomendado. Superar este umbral puede llevar a piezas que se deslamina fácilmente.
Cómo configurar boquilla, ancho y altura de capa correctamente
Para lograr una impresión óptima, debes ajustar estos parámetros según tu proyecto y el resultado deseado. No hay una configuración única «perfecta», sino la más adecuada para cada necesidad.
1. Define tu prioridad: Calidad vs. Velocidad vs. Resistencia
- Si buscas detalles finos y alta calidad superficial: Opta por una boquilla pequeña (0.2 mm o 0.3 mm) y una altura de capa baja (0.1 mm o 0.15 mm). Esto maximizará la resolución vertical y horizontal, pero prepárate para tiempos de impresión considerablemente más largos.
- Si necesitas velocidad y piezas grandes: Elige una boquilla grande (0.6 mm o 0.8 mm) y aumenta la altura de capa (0.3 mm a 0.4 mm, siempre por debajo del 75% del diámetro de la boquilla). Esto te permitirá imprimir mucho más rápido, ideal para prototipos o piezas funcionales donde la estética no es lo principal.
- Si la resistencia es clave: Una boquilla de 0.4 mm o 0.6 mm con un ancho de capa ligeramente superior al diámetro (110%-120%) y una altura de capa moderada (0.2 mm a 0.25 mm) suele ofrecer la mejor combinación de fuerza y un buen acabado. El mayor ancho de extrusión mejora la unión entre los hilos de filamento.
2. Calcula el ancho de capa: La clave de la adhesión
- Configúralo en tu software de laminado (Cura, PrusaSlicer, Simplify3D) como 100%-120% del diámetro de la boquilla. Por ejemplo, para una boquilla de 0.4 mm, un ancho de capa de 0.44 mm a 0.48 mm es un buen punto de partida. Experimenta dentro de este rango para encontrar el punto óptimo para tu filamento y tu impresora.
3. Prueba y ajusta: La calibración es tu mejor amiga
- Imprime una pequeña pieza de prueba, como el clásico cubo de calibración de 20×20 mm o un Benchy, para verificar la adhesión de las capas, el acabado superficial y la precisión dimensional. Realiza ajustes incrementales en la altura de capa y el ancho de extrusión hasta que estés satisfecho con los resultados. Documenta tus configuraciones para cada material y boquilla.
Consejo DunaTech: No intentes cambiar demasiados parámetros a la vez. Modifica uno, imprime, evalúa y luego pasa al siguiente. Esto te ayudará a identificar qué ajuste tiene el mayor impacto en tu problema o mejora deseada.
Compatibilidad con materiales y casos de uso
La elección de la boquilla, el ancho y la altura de capa no solo depende de la calidad o velocidad deseada, sino también del tipo de filamento que estés utilizando. Cada material tiene sus propias características que pueden influir en la configuración óptima.
Filamentos estándar (PLA, PETG, ABS):
- PLA: Es el material más indulgente. Funciona bien con casi cualquier configuración de boquilla y altura de capa. Para detalles finos, 0.2 mm de boquilla y 0.1 mm de altura de capa son excelentes. Para impresiones rápidas, una boquilla de 0.6 mm y 0.3 mm de altura de capa es muy eficiente.
- PETG: Similar al PLA, pero un poco más propenso al «stringing» (hilos). Una boquilla de 0.4 mm es un buen punto de partida. Para mejorar la adhesión entre capas y la resistencia, un ancho de capa del 110-120% del diámetro de la boquilla es muy recomendable. Las alturas de capa de 0.2 mm a 0.25 mm suelen dar buenos resultados.
- ABS: Requiere una cama caliente y un entorno controlado. Las boquillas de 0.4 mm o 0.6 mm funcionan bien. Debido a su tendencia al «warping» (deformación), mantener una buena adhesión entre capas es crucial, por lo que un ancho de capa ligeramente superior al diámetro de la boquilla es beneficioso.
Filamentos flexibles (TPU):
- TPU: Este material es un desafío. Recomiendo encarecidamente una boquilla de 0.4 mm o 0.6 mm. Las boquillas más pequeñas (0.2 mm) son muy propensas a atascarse debido a la flexibilidad del filamento, que puede doblarse dentro del extrusor. Además, es crucial imprimir a velocidades bajas y con una retracción mínima o nula para evitar atascos. Una altura de capa de 0.2 mm a 0.25 mm suele ser un buen compromiso.
Filamentos abrasivos (fibra de carbono, madera, metálicos):
- Estos filamentos contienen partículas que pueden desgastar rápidamente las boquillas de latón estándar. Para ellos, es imprescindible usar boquillas de acero endurecido o de rubí. El diámetro de la boquilla debe ser al menos de 0.4 mm, y preferiblemente 0.6 mm, para evitar atascos con las partículas. Las alturas de capa moderadas (0.2 mm a 0.3 mm) son las más seguras.
Casos de uso realistas:
- Miniaturas y figuras de juego: Boquilla de 0.2 mm, altura de capa 0.1 mm. Material: PLA o Resina (si tienes impresora de resina).
- Prototipos funcionales rápidos: Boquilla de 0.6 mm, altura de capa 0.3 mm. Material: PETG o PLA.
- Piezas de repuesto o herramientas: Boquilla de 0.4 mm, ancho de capa 0.48 mm, altura de capa 0.2 mm. Material: PETG o ABS.
- Impresiones decorativas grandes: Boquilla de 0.8 mm, altura de capa 0.4 mm. Material: PLA.
En mi experiencia, para envíos a España, AliExpress suele tardar entre 10 y 20 días en entregas estándar. Para boquillas, que son piezas pequeñas, a menudo puedes encontrar opciones con envío «AliExpress Standard Shipping» que llega en unos 10-12 días a ciudades como Madrid o Valencia. Siempre revisa las opciones de envío y los comentarios del vendedor.
Errores comunes y cómo solucionarlos
Incluso con la configuración adecuada, pueden surgir problemas. Aquí te detallo los errores más frecuentes relacionados con la boquilla, el ancho y la altura de capa, junto con sus soluciones.
1. Boquillas obstruidas (clogging)
Síntomas: El filamento deja de salir de la boquilla, sale de forma intermitente, o la extrusión es muy fina y débil.
Causas:
- Filamento de baja calidad: Contiene impurezas o variaciones de diámetro que se atascan.
- Temperatura de impresión incorrecta: Demasiado baja para el filamento, impidiendo que fluya correctamente.
- Retracción excesiva: El filamento se retrae demasiado y se enfría en la zona caliente, creando un tapón.
- Partículas de polvo o suciedad: Se acumulan en el filamento y entran en la boquilla.
- Boquillas desgastadas: Especialmente con filamentos abrasivos, el orificio se deforma o agranda, causando problemas de flujo.
Soluciones:
- Limpieza con aguja: Usa agujas de limpieza específicas para boquillas (0.2 mm, 0.3 mm, 0.4 mm, etc.) para desobstruir el orificio. Hazlo con la boquilla caliente.
- «Cold pull» (tirón en frío): Calienta el extrusor a la temperatura de impresión del filamento, empuja un poco de filamento nuevo, luego baja la temperatura unos 50-70°C por debajo de la temperatura de extrusión y, cuando el filamento esté semisólido, tira de él con fuerza. Esto arrastrará las impurezas. Repite con nylon para una limpieza más profunda.
- Reemplazo de la boquilla: Si está muy obstruida o desgastada, es mejor cambiarla. Son componentes económicos.
- Filtrado de filamento: Usa un pequeño filtro de espuma o un clip con un trozo de esponja en el filamento antes de que entre al extrusor para atrapar el polvo.
2. Problemas de adhesión entre capas (layer delamination)
Síntomas: Las capas de la impresión se separan fácilmente, la pieza es débil y se rompe a lo largo de las líneas de capa.
Causas:
- Altura de capa demasiado alta: Excede el 75% del diámetro de la boquilla, impidiendo una buena unión.
- Temperatura de extrusión baja: El filamento no está lo suficientemente caliente para fundirse y unirse a la capa anterior.
- Flujo de extrusión insuficiente (subextrusión): No se deposita suficiente material para crear una unión sólida.
- Enfriamiento excesivo: El ventilador de capa está demasiado alto, enfriando el filamento antes de que pueda unirse.
Soluciones:
- Reduce la altura de capa: Asegúrate de que no supere el 75% del diámetro de la boquilla.
- Aumenta la temperatura del extrusor: Sube la temperatura en incrementos de 5°C hasta que mejore la adhesión.
- Ajusta el flujo de extrusión: Calibra el flujo (o «flow rate») en tu slicer. En nuestras pruebas, bajar el flujo al 95% resolvió problemas de líneas visibles, pero para adhesión, a veces es necesario aumentarlo ligeramente (100-105%).
- Reduce la velocidad del ventilador de capa: Especialmente para materiales como ABS o PETG, un enfriamiento excesivo es perjudicial.
3. Defectos superficiales (líneas visibles, «elephant’s foot», etc.)
Síntomas: Líneas prominentes entre capas, primera capa demasiado ancha, superficie rugosa o irregular.
Causas:
- Líneas visibles: Altura de capa demasiado alta, flujo incorrecto, o problemas de vibración en la impresora.
- «Elephant’s foot» (pie de elefante): La primera capa se expande horizontalmente más de lo deseado. Causado por una cama demasiado caliente, una primera capa demasiado «aplastada» o un flujo excesivo en la primera capa.
- Superficie rugosa: Flujo excesivo (sobreextrusión), temperatura de impresión demasiado alta, o problemas de retracción.
Soluciones:
- Líneas visibles: Reduce la altura de capa, calibra el flujo de extrusión, y verifica la estabilidad mecánica de tu impresora (correas tensas, tornillos ajustados).
- «Elephant’s foot»: Reduce ligeramente la temperatura de la cama, ajusta la altura de la primera capa (Z-offset) para que no esté tan cerca de la cama, o reduce el flujo de la primera capa en tu slicer.
- Superficie rugosa: Calibra el flujo de extrusión (a menudo reduciéndolo), baja la temperatura de impresión en incrementos de 5°C, y optimiza la configuración de retracción para minimizar el «stringing» y los «blobs».
Preguntas frecuentes
Aquí respondemos a algunas de las dudas más comunes que surgen al configurar la boquilla, el ancho y la altura de capa en impresoras 3D.
¿Qué boquilla debo usar para imprimir con TPU?
Para filamentos flexibles como el TPU, recomiendo una boquilla de 0.4 mm o 0.6 mm. Las boquillas más pequeñas (0.2 mm) son muy propensas a atascarse debido a la flexibilidad del material, que puede doblarse dentro del extrusor en lugar de ser empujado a través del orificio.
¿Es mejor imprimir a mayor altura de capa para ahorrar tiempo?
Sí, imprimir con una mayor altura de capa reduce significativamente el tiempo de impresión, pero a costa de la calidad superficial. Por ejemplo, una altura de capa de 0.3 mm puede reducir el tiempo de impresión hasta un 40% o más comparado con 0.1 mm, siendo ideal para prototipos o piezas donde la estética no es crítica.
¿Cómo limpiar una boquilla obstruida?
El método más efectivo es el «cold pull» con filamento de nylon, que arrastra las impurezas. También puedes usar agujas de limpieza específicas para boquillas (disponibles en varios diámetros) con la boquilla caliente, o incluso un pequeño taladro manual de 0.4 mm con mucho cuidado.
¿Puedo usar una boquilla de 0.2 mm con filamentos con fibra de carbono?
No, no es recomendable. Los filamentos con fibra de carbono son altamente abrasivos y las partículas de fibra son demasiado grandes para una boquilla de 0.2 mm. Esto causaría un atasco inmediato y un desgaste severo de la boquilla. Para estos materiales, utiliza siempre boquillas de acero endurecido o rubí de al menos 0.4 mm, preferiblemente 0.6 mm.
¿Qué es el «ancho de capa óptimo» y cómo lo encuentro?
El «ancho de capa óptimo» es aquel que proporciona la mejor adhesión entre capas y un buen acabado superficial para tu boquilla y filamento. Generalmente se encuentra entre el 100% y el 120% del diámetro de tu boquilla. La mejor manera de encontrarlo es imprimir un cubo de prueba con paredes de una sola línea y ajustar el ancho de capa en tu slicer hasta que las paredes sean uniformes y resistentes.
Conclusión
Optimizar los parámetros de boquilla, ancho de capa y altura de capa es crucial para obtener impresiones 3D de calidad y eficientes. En el taller DunaTech, estos ajustes nos permitieron mejorar tanto la precisión como la velocidad, dependiendo del proyecto específico. No hay una configuración universal, sino una combinación ideal para cada necesidad.
Recuerda siempre probar tus configuraciones antes de imprimir piezas importantes. La experimentación y la calibración son tus mejores aliados en el mundo de la impresión 3D. Con un poco de paciencia y siguiendo estos consejos, dominarás estos parámetros y llevarás tus impresiones al siguiente nivel.
— El equipo de DunaTech
