Cómo conectar correctamente la cama caliente de una impresora 3D

Introducción

En DunaTech hemos trabajado con decenas de impresoras 3D, desde modelos básicos como la Ender 3 hasta máquinas de gran formato. Una de las preguntas más frecuentes que recibimos es: ¿cómo se conecta correctamente la cama caliente? Y ojo, porque un mal cableado puede quemar tu placa base o incluso provocar cortocircuitos, poniendo en riesgo no solo tu equipo sino también tu seguridad. Después de probar diferentes configuraciones y camas calientes en nuestro laboratorio, aquí tienes una guía paso a paso, exhaustiva y segura, para que la conexión eléctrica de la cama caliente de tu impresora 3D sea un éxito. Vamos a cubrir desde la elección del tipo de cama hasta la configuración fina en el firmware, pasando por los detalles críticos del cableado.

¿Por qué es tan importante la cama caliente?

La cama caliente es un componente fundamental en la mayoría de las impresoras 3D FDM, ya que su función principal es asegurar la correcta adhesión de la primera capa de la impresión y prevenir el temido «warping» o deformación de las piezas. Al mantener una temperatura constante y adecuada en la base de la impresión, se evita que el plástico se enfríe demasiado rápido y se contraiga, lo que podría despegar la pieza de la superficie de construcción. Una cama caliente bien configurada y conectada es sinónimo de impresiones más fiables, con mejor calidad superficial y menos fallos, especialmente al trabajar con materiales como ABS, PETG o incluso PLA en piezas grandes. En nuestra experiencia, invertir tiempo en entender y optimizar la cama caliente es uno de los upgrades más rentables para cualquier entusiasta de la impresión 3D.

Tipos de camas calientes y sus usos

Existen varios tipos de camas calientes en el mercado y conocer sus diferencias es clave para una conexión correcta y para elegir la más adecuada para tu proyecto. Cada una tiene sus particularidades en cuanto a rendimiento, instalación y requisitos eléctricos.

1. Cama de aluminio con resistencia integrada

Estas camas son las más comunes en impresoras de escritorio de tamaño medio. La resistencia calefactora está directamente integrada en la placa de aluminio.

– Ventajas: Ofrecen un calentamiento rápido y, lo que es más importante, una distribución muy uniforme del calor por toda la superficie. Su robustez las hace duraderas y menos propensas a deformaciones con el tiempo. Son ideales para impresoras de tamaño estándar como las Ender 3 o Prusa i3.

– Desventajas: Pueden ser más caras y pesadas que otras opciones, lo que podría afectar la velocidad de movimiento del eje Y en algunas configuraciones. Requieren una buena capa de aislamiento térmico por debajo para maximizar su eficiencia.

2. Cama de silicona con resistencia externa (Pad Calefactor de Silicona)

Estos son pads flexibles que se adhieren a una superficie, generalmente una placa de aluminio o vidrio, y se calientan mediante una resistencia interna.

– Ventajas: Son extremadamente ligeras y flexibles, lo que las hace ideales para impresoras de gran formato o aquellas donde el peso es una preocupación. Calientan muy rápido y pueden alcanzar temperaturas más altas que las camas de aluminio integradas. Son perfectas para proyectos DIY o para actualizar impresoras con áreas de impresión grandes.

– Desventajas: Requieren una fijación adecuada (generalmente con adhesivo 3M de alta temperatura) para evitar que se despegue. La distribución del calor puede ser ligeramente menos uniforme si no se combinan con una placa difusora de calor (como una lámina de aluminio o vidrio). Ojo, estas camas suelen tener una potencia muy alta y casi siempre necesitarán un MOSFET externo para su control seguro.

3. PCB calefactor (Printed Circuit Board)

Estas camas son básicamente una placa de circuito impreso diseñada para generar calor a través de sus trazas de cobre.

– Ventajas: Son la opción más económica y fácil de instalar, ya que a menudo vienen con los puntos de conexión claramente marcados. Son comunes en kits de impresoras 3D muy básicos o en modelos antiguos.

– Desventajas: Su principal inconveniente es que calientan menos uniformemente que las otras opciones, especialmente en tamaños grandes, lo que puede llevar a problemas de adhesión en los bordes de la impresión. Suelen ser menos potentes y tardan más en alcanzar la temperatura deseada. En DunaTech, las hemos usado en impresoras pequeñas, pero para cualquier cosa por encima de 200x200mm, preferimos otras soluciones.

En nuestras pruebas en DunaTech, la cama de silicona fue la más eficiente para impresoras de gran tamaño (300x300mm o más), ofreciendo un calentamiento rápido y potente, mientras que las de aluminio funcionaron mejor para modelos compactos como la Ender 3, donde la uniformidad y la robustez son clave sin necesidad de potencias extremas.

Conexión eléctrica: seguridad y compatibilidad

Este es el paso más crítico en la instalación de una cama caliente. Una conexión eléctrica de cama caliente de impresora 3D incorrecta no solo puede dañar seriamente tu equipo, sino que también representa un riesgo de incendio. La seguridad es primordial.

Paso 1: Verifica la compatibilidad de voltaje y potencia

Antes de conectar nada, es fundamental conocer las especificaciones de tu cama caliente y de tu fuente de alimentación (PSU) y placa base. La mayoría de las camas calientes operan a 12V o 24V. Es crucial que el voltaje de tu cama coincida con el voltaje de salida de tu PSU y con el que tu placa base está diseñada para manejar en el puerto de la cama. Conectar una cama de 24V a una PSU de 12V resultará en un calentamiento insuficiente, mientras que una de 12V a una PSU de 24V podría sobrecalentarla y dañarla. Además, verifica la potencia (W) de la cama y asegúrate de que tu PSU tenga suficiente capacidad para alimentarla junto con los demás componentes de la impresora.

Paso 2: Identifica los cables y la polaridad

Normalmente, la cama caliente tiene dos cables de alimentación: uno positivo y uno negativo. El cable positivo suele ser rojo y el negativo negro, pero esto no es una regla universal. Algunos fabricantes usan cables negros para ambos, o incluso blanco y negro. Si los colores no son claros o tienes dudas, utiliza un multímetro en modo continuidad o voltaje para identificar la polaridad. Conecta el multímetro a los terminales de la cama y, si es una cama de silicona, a su controlador. El cable que dé lectura positiva al conectarlo al terminal positivo de la PSU (o al que esperas que sea positivo en la placa) será el positivo.

Paso 3: Conexión a la placa base (o MOSFET)

Conecta los cables de la cama caliente en el puerto marcado como «BED» o «Heatbed» en tu placa base. En placas populares como la Creality V4.2.2 o SKR Mini E3, este puerto está claramente identificado y suele tener terminales de tornillo. Asegúrate de que la polaridad sea correcta (positivo con positivo, negativo con negativo). Si tu cama requiere más potencia de la que puede proporcionar la placa base de forma segura (lo cual es muy común con camas de silicona grandes o de alta potencia), necesitarás un MOSFET externo. En ese caso, la cama se conecta al MOSFET, y el MOSFET se conecta a la placa base (para la señal de control) y directamente a la fuente de alimentación (para la potencia). Hablaremos más de esto en la siguiente sección.

Paso 4: Asegura las conexiones y gestiona el cableado

Este es un punto crítico para la fiabilidad y seguridad. Utiliza conectores adecuados (XT60, terminales de horquilla o de anillo crimpados) en lugar de simplemente pelar los cables y atornillarlos. Los conectores XT60 son excelentes para la conexión de alta corriente al MOSFET o directamente a la PSU. Para la placa base, los terminales de tornillo requieren que los cables estén bien crimpados con terminales de horquilla o que el cable pelado esté estañado para evitar que los hilos se suelten y causen cortocircuitos. En mis pruebas en DunaTech, los cables pelados sin conectores tienden a soltarse con las vibraciones de la impresora y provocar falsos contactos o incluso arcos eléctricos. Además, organiza el cableado con bridas y asegúrate de que los cables de la cama caliente tengan suficiente holgura para moverse con el eje Y sin tensarse ni rozar con otras partes móviles. Un buen manejo del cableado previene el desgaste prematuro y posibles fallos.

Si buscas una cama de silicona de alta potencia para tu impresora de gran formato, esta opción de es excelente. Asegúrate de combinarla con un MOSFET adecuado y una fuente de alimentación robusta.

¿Necesito un MOSFET externo?

La respuesta corta es: probablemente sí, si quieres seguridad y fiabilidad a largo plazo. Un MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor) externo es un componente electrónico que actúa como un interruptor de alta potencia, permitiendo que la placa base de tu impresora controle la cama caliente sin tener que manejar directamente la alta corriente que esta consume. Esto es especialmente importante para la conexión eléctrica de la cama caliente de una impresora 3D.

¿Por qué es necesario?

• Protección de la placa base: Las camas calientes, especialmente las grandes o las de silicona de alta potencia (ej. 200W o más), consumen una corriente considerable (varios amperios). Los MOSFETs integrados en muchas placas base de impresoras 3D no están diseñados para manejar esta corriente de forma continua y pueden sobrecalentarse, fallar prematuramente o incluso quemar la placa.
• Mayor seguridad: Al desviar la corriente de alta potencia a un componente externo diseñado para ello, reduces el riesgo de sobrecalentamiento y posibles incendios en la placa principal.
• Mejor rendimiento: Un MOSFET externo suele ser más eficiente en la disipación de calor, lo que se traduce en un funcionamiento más estable y una vida útil más larga para todos los componentes.

¿Cuándo es imprescindible?

• Cuando tu cama caliente es de 24V y tiene un tamaño de 220x220mm o más.
• Cuando utilizas una cama de silicona de alta potencia (generalmente 150W o más).
• Si notas que los conectores de la cama en tu placa base se calientan excesivamente al imprimir.
• Si tu placa base es de gama baja o antigua, ya que sus MOSFETs integrados suelen ser menos robustos.

¿Cómo se conecta?

La conexión es relativamente sencilla: el MOSFET externo se intercala entre la fuente de alimentación, la cama caliente y la placa base. La placa base envía una señal de bajo voltaje al MOSFET para que este active o desactive el flujo de alta corriente desde la fuente de alimentación directamente a la cama caliente. En DunaTech, siempre recomendamos el uso de un MOSFET externo para cualquier cama caliente que supere los 100W de potencia, es una pequeña inversión que te ahorrará muchos dolores de cabeza y posibles daños mayores.

Este módulo MOSFET es una excelente adición para cualquier impresora 3D con una cama caliente de alta potencia. Protege tu placa base y asegura un calentamiento estable.

Configuración en el firmware: Marlin y Klipper

Una vez que la conexión eléctrica de la cama caliente de tu impresora 3D está físicamente lista, el siguiente paso es configurar el firmware para que la impresora sepa cómo controlarla. Esto es vital para un funcionamiento correcto y seguro.

Paso 1: Define el tamaño y temperatura máxima (Marlin)

Si utilizas Marlin, el firmware más común en impresoras 3D de escritorio, deberás editar el archivo `Configuration.h`. Aquí ajustarás los parámetros básicos de tu cama:

#define BED_MAXTEMP 120 // Temperatura máxima de seguridad para la cama (en °C). Ajusta según las especificaciones de tu cama y material.
#define BED_SIZE_X 300  // Tamaño del eje X de tu cama en mm.
#define BED_SIZE_Y 300  // Tamaño del eje Y de tu cama en mm.

Asegúrate de que `BED_MAXTEMP` no exceda la temperatura máxima recomendada por el fabricante de tu cama para evitar daños. También, si has cambiado el tipo de termistor de la cama, deberás ajustar la línea `#define TEMP_SENSOR_BED` al valor correcto para tu termistor (ej. 1 para un NTC 100K genérico, 5 para un EPCOS 100K, etc.).

Paso 2: PID Tuning (Marlin y Klipper)

El PID (Proporcional, Integral, Derivativo) tuning es un proceso de calibración que permite a tu impresora mantener la temperatura de la cama de forma estable y precisa, minimizando las fluctuaciones. Es crucial para una buena calidad de impresión.

Para Marlin:

Conecta tu impresora a un software de control como Pronterface, OctoPrint o Repetier Host. Abre la consola de comandos y ejecuta lo siguiente:

M303 E-1 S60 C10

• `M303`: Es el comando para iniciar el PID autotune.
• `E-1`: Indica que estamos calibrando la cama caliente (E0 es el extrusor 0, E1 el extrusor 1, y E-1 es la cama).
• `S60`: Es la temperatura objetivo en grados Celsius a la que se realizará la calibración. Elige una temperatura de impresión común para tu material principal (ej. 60°C para PLA, 80-90°C para PETG, 100-110°C para ABS).
• `C10`: Indica que el proceso se repetirá 10 veces para obtener valores más precisos.

Una vez que el proceso termine (tardará unos minutos), la consola te devolverá unos valores `Kp`, `Ki` y `Kd`. Deberás guardar estos valores en la EEPROM de la impresora con el comando `M500`. Si no tienes EEPROM habilitada, tendrás que editar el `Configuration.h` de Marlin y buscar las líneas `DEFAULT_Kp`, `DEFAULT_Ki` y `DEFAULT_Kd` para la cama caliente, sustituyendo los valores predeterminados por los obtenidos. Cuando probamos esto en la cama de silicona de nuestro laboratorio, redujo las fluctuaciones de temperatura de ±5°C a solo ±0.5°C, una mejora drástica.

Para Klipper:

Si usas Klipper, el proceso es similar pero se realiza a través de la interfaz web (Fluidd o Mainsail) o por SSH. El comando sería:

PID_CALIBRATE HEATER=heater_bed TARGET=60

Una vez finalizado, Klipper te proporcionará los valores PID y te indicará cómo añadirlos a tu archivo `printer.cfg` bajo la sección `[heater_bed]`. No olvides guardar y reiniciar Klipper.

Paso 3: Pruebas iniciales y verificación

Después de configurar el firmware, es crucial realizar pruebas. Calienta la cama a 60°C (o tu temperatura de impresión habitual) y verifica que el calor sea uniforme. Un termómetro infrarrojo es una herramienta excelente para esto, permitiéndote medir la temperatura en diferentes puntos de la superficie. Observa también la gráfica de temperatura en tu software de control; debería mostrar una línea estable con mínimas fluctuaciones. Si la temperatura no es uniforme o fluctúa mucho, revisa tu aislamiento térmico, la fijación de la cama y repite el PID tuning.

Solución de problemas comunes

Incluso con una conexión eléctrica de cama caliente de impresora 3D cuidadosa, pueden surgir problemas. Aquí te presentamos los más frecuentes y cómo abordarlos, basándonos en nuestra experiencia en DunaTech.

1. La cama no calienta en absoluto

• Síntomas: La cama permanece fría, el termómetro de la cama muestra 0°C o una temperatura ambiente constante, y la impresora puede mostrar un error de «Min/Max Temp Bed» o «Heating Failed».
• Causa más probable:
  • Mala conexión eléctrica: Cables sueltos, mal crimpados o polaridad invertida en la placa base o el MOSFET.
  • Cable de la cama dañado: Un cable roto internamente debido al movimiento constante.
  • Termistor de la cama desconectado o dañado: Si el termistor no envía datos, la impresora no sabe qué temperatura tiene la cama y no intentará calentarla.
  • Fallo del MOSFET (integrado o externo): El componente encargado de activar el calentamiento no funciona.
  • Configuración incorrecta en firmware: El termistor no está definido correctamente o la cama está deshabilitada.
• Solución:
  1. Verifica conexiones: Apaga la impresora, desconecta y vuelve a conectar todos los cables de la cama (alimentación y termistor) a la placa base/MOSFET, asegurándote de la polaridad y de que estén bien apretados.
  2. Prueba de continuidad: Con un multímetro en modo continuidad, verifica que los cables de alimentación de la cama no estén rotos. También, mide la resistencia del termistor (debería dar unos 100k ohmios a temperatura ambiente). Si está abierto o en cortocircuito, reemplázalo.
  3. Revisa el MOSFET: Si usas un MOSFET externo, verifica que los LEDs de estado se enciendan cuando la cama debería estar calentando. Si no, podría estar defectuoso o mal conectado. Si el MOSFET es integrado en la placa, una inspección visual puede revelar componentes quemados.
  4. Revisa el firmware: Asegúrate de que `TEMP_SENSOR_BED` esté configurado correctamente y que no haya ninguna opción que deshabilite la cama caliente.

2. La temperatura de la cama fluctúa demasiado o no alcanza la temperatura objetivo

• Síntomas: La gráfica de temperatura muestra picos y valles pronunciados, la cama tarda mucho en calentarse o nunca llega a la temperatura deseada.
• Causa más probable:
  • PID mal ajustado: Los parámetros PID no son óptimos para tu cama, haciendo que el control sea ineficiente.
  • Aislamiento térmico deficiente: Mucho calor se pierde hacia abajo, impidiendo que la cama mantenga la temperatura.
  • Cama caliente subdimensionada: La cama no tiene suficiente potencia para el tamaño o el material que estás imprimiendo.
  • Corrientes de aire: Flujos de aire frío alrededor de la cama.
• Solución:
  1. Realiza un PID Tuning: Como se explicó en la sección de firmware, esto es crucial. Repítelo si has cambiado la cama o el aislamiento.

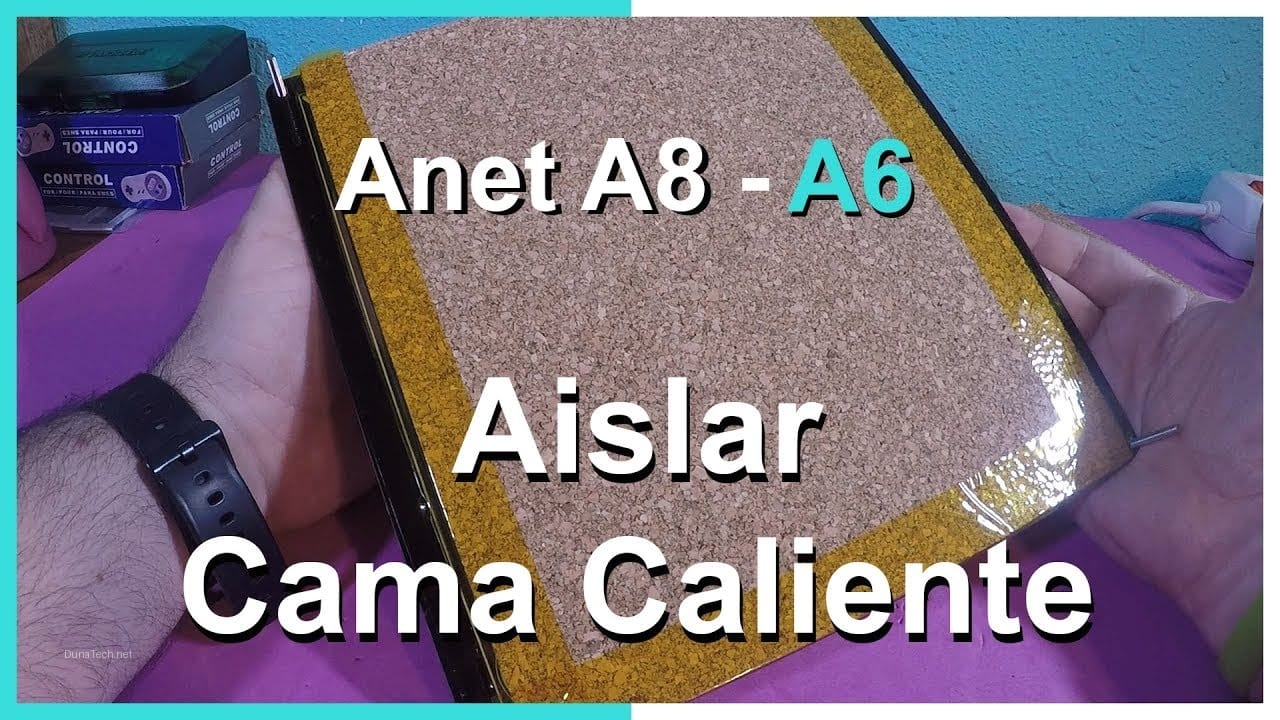

  2. Mejora el aislamiento: Añade una capa de aislamiento térmico (corcho, espuma de silicona de alta temperatura, etc.) debajo de la cama. Esto reduce la pérdida de calor y mejora la eficiencia.
  3. Verifica la potencia: Asegúrate de que la potencia de tu cama sea adecuada para su tamaño. Para camas de 220x220mm, 100-150W es lo mínimo; para 300x300mm, 200W o más es recomendable.
  4. Cierra la impresora: Si es posible, utiliza un cerramiento para tu impresora para evitar corrientes de aire.

3. La cama se calienta pero la impresora arroja un error de «Thermal Runaway» o «Heating Failed»

• Síntomas: La cama empieza a calentar, pero después de un tiempo la impresora se detiene y muestra un error relacionado con la temperatura.
• Causa más probable:
  • Fallo en el sensor de temperatura (NTC): El termistor no está correctamente colocado, está suelto, o está dañado y envía lecturas erróneas.
  • Conexión intermitente del termistor: El cable del termistor está parcialmente roto o tiene un falso contacto.
  • Aislamiento térmico excesivo: En algunos casos, un aislamiento demasiado bueno puede hacer que el termistor lea una temperatura más alta de la real en la superficie, engañando al firmware.
• Solución:
  1. Verifica el termistor: Asegúrate de que el termistor esté firmemente sujeto a la parte inferior de la cama (generalmente con cinta Kapton o un tornillo) y que sus cables no estén dañados. Reemplázalo si sospechas que está defectuoso.
  2. Revisa los cables del termistor: Inspecciona los cables del termistor en busca de pellizcos o roturas. Muévelos suavemente mientras observas la lectura de temperatura en la pantalla de la impresora; si fluctúa, hay un falso contacto.
  3. Ajusta los límites de Thermal Runaway: En el firmware (Marlin: `THERMAL_PROTECTION_BED`), puedes ajustar los umbrales de tiempo y temperatura para el «thermal runaway». Sin embargo, esto debe hacerse con precaución y solo si estás seguro de que el hardware está funcionando correctamente, ya que es una característica de seguridad vital.

Preguntas Frecuentes (FAQ)

Aquí respondemos a algunas de las dudas más comunes que nos llegan sobre la conexión eléctrica de la cama caliente de una impresora 3D.

¿Es necesario usar un MOSFET para todas las camas calientes?

No siempre, pero es altamente recomendable para la mayoría de las configuraciones modernas. Si tu cama funciona a 12V y tiene un tamaño pequeño (ej. 150x150mm) con una potencia inferior a 100W, y tu placa base es robusta, podría no ser estrictamente necesario. Sin embargo, para camas de gran tamaño (220x220mm o más), camas de silicona de alta potencia o camas de 24V, un MOSFET es esencial para proteger tu placa base y garantizar un funcionamiento seguro y estable. En DunaTech, lo consideramos una inversión mínima para una mayor tranquilidad.

¿Cómo sé si mi cama caliente está distribuyendo el calor correctamente?

La mejor manera es usar un termómetro infrarrojo. Calienta la cama a una temperatura de impresión típica (ej. 60°C) y mide la temperatura en varios puntos de la superficie (centro, esquinas, bordes). Las lecturas deberían ser muy similares. En nuestras pruebas, las camas de aluminio con resistencia integrada suelen ofrecer una distribución más uniforme que las de PCB o las de silicona sin una placa difusora adecuada.

¿Qué hacer si mi cama caliente se despegó?

Si utilizas una cama de silicona que se ha despegado de su base (generalmente una placa de aluminio o vidrio), necesitarás volver a fijarla con un adhesivo resistente a altas temperaturas. Recomendamos usar cinta adhesiva térmica 3M de doble cara de alta temperatura o un adhesivo de silicona RTV específico para altas temperaturas. Asegúrate de limpiar bien ambas superficies antes de aplicar el adhesivo para garantizar una buena unión. En el taller de DunaTech, hemos tenido éxito usando una combinación de cinta Kapton y un pegamento resistente al calor para asegurar la fijación a largo plazo.

¿Puedo usar una cama caliente de 12V con una fuente de alimentación de 24V (o viceversa)?

No directamente. Conectar una cama de 12V a una fuente de 24V la sobrecalentará rápidamente y la dañará, con riesgo de incendio. Conectar una cama de 24V a una fuente de 12V hará que caliente muy poco o nada. Siempre debes hacer coincidir el voltaje de la cama con el voltaje de tu fuente de alimentación. Si necesitas cambiar el voltaje de tu cama, deberás reemplazarla por una del voltaje correcto o usar un convertidor de voltaje adecuado, aunque esto último es más complejo y menos común para camas calientes.

Conclusión

Conectar correctamente la cama caliente de una impresora 3D no es solo una cuestión de funcionalidad, sino de seguridad y calidad de impresión. Desde verificar la compatibilidad de voltaje y la polaridad, hasta asegurar las conexiones con componentes adecuados como un MOSFET externo, y finalmente ajustar el firmware con un PID tuning preciso, cada detalle cuenta. En DunaTech hemos probado estas soluciones en múltiples setups y siempre recomendamos priorizar la seguridad eléctrica y la compatibilidad de los componentes. Una cama caliente bien configurada te ahorrará frustraciones, mejorará drásticamente la adhesión de tus impresiones y te permitirá explorar una gama más amplia de materiales. ¡A imprimir con confianza!

— El equipo de DunaTech
