¿Qué es la cama caliente y por qué es vital?
La cama caliente, también conocida como base de impresión térmica o heated bed, es una superficie de la impresora 3D que se calienta a una temperatura controlada para mejorar la adhesión de la primera capa de filamento y prevenir deformaciones en la pieza. Después de probar más de 20 impresoras 3D en el taller de DunaTech, puedo decirte que la cama caliente es una de las piezas clave para lograr impresiones exitosas, especialmente con materiales que tienden a contraerse al enfriarse.
Su función principal es mantener la base de la impresión a una temperatura constante, lo que evita el temido efecto warping (cuando las esquinas de la pieza se levantan de la cama). Al mantener el plástico ligeramente maleable durante las primeras capas, se asegura una unión fuerte y uniforme con la superficie de impresión. Sin una cama caliente bien configurada, tus piezas podrían despegarse y arruinarse a mitad del proceso, lo que se traduce en frustración y desperdicio de material. Es un componente fundamental para la estabilidad dimensional y la calidad general de tus modelos 3D.
La importancia crítica de una buena configuración de la cama caliente
Configurar correctamente la cama caliente es crucial porque impacta directamente en la calidad de la primera capa, la adhesión de la pieza y la prevención de fallos como el warping o el desprendimiento. En nuestras pruebas con filamentos difíciles como ABS y PETG, notamos que una cama caliente mal configurada genera no solo warping, sino también una adhesión inconsistente que puede llevar al fracaso de impresiones largas. Si usas PLA, aunque es más tolerante, también se beneficia enormemente de una configuración correcta para evitar fallos en las primeras capas y garantizar una base sólida para el resto de la impresión.
Una configuración inadecuada no solo arruina impresiones, sino que, en casos extremos, puede dañar la propia superficie de la cama o incluso la boquilla de la impresora si hay una colisión. Una cama demasiado fría no adherirá el filamento, mientras que una demasiado caliente puede deformar la base de la pieza o hacer que sea difícil retirarla. La temperatura de la cama caliente de tu impresora 3D es un factor determinante para la fiabilidad de tus impresiones, por lo que dedicar tiempo a su correcta calibración es una inversión que te ahorrará muchos dolores de cabeza y material a largo plazo. En DunaTech, siempre enfatizamos que la primera capa es el cimiento de toda la impresión, y la cama caliente es su principal arquitecto.
Pasos detallados para configurar la cama caliente de tu impresora 3D
Para asegurar una adhesión óptima y evitar problemas, sigue estos pasos clave para la correcta configuración de la cama caliente de tu impresora 3D.
1. Limpia la superficie de la cama caliente
Antes de cualquier ajuste, la limpieza es fundamental. Una superficie sucia, con restos de grasa de los dedos, polvo o residuos de filamento de impresiones anteriores, es la causa número uno de problemas de adhesión. Usa alcohol isopropílico al 99% y un paño de microfibra limpio para limpiar a fondo la cama. En DunaTech usamos este método incluso con camas de vidrio, PEI y magnéticas, ya que no deja residuos y se evapora rápidamente. Realiza esta limpieza antes de cada impresión importante o cuando notes que la adhesión empieza a fallar. Una superficie impecable es la base para una primera capa perfecta.
2. Nivelación de la cama (Z-Offset)
La nivelación es, sin duda, el paso más crítico. Una cama mal nivelada causará que el filamento no se adhiera en algunas zonas o que la boquilla raspe la superficie en otras. Si tu impresora tiene nivelación automática (ABL) mediante un sensor (como BLTouch, CRTouch o las Prusa MK3), asegúrate de ejecutar el proceso de calibración antes de cada impresión o cada vez que muevas la impresora. Para impresoras con nivelación manual, el método del papel sigue siendo el estándar de oro: coloca una hoja de papel de impresora estándar (aproximadamente 0.1 mm de grosor) entre la boquilla y la cama. Ajusta los tornillos de la cama (generalmente cuatro) hasta sentir una ligera resistencia al mover el papel, pero sin que la boquilla lo agarre. Repite este proceso en las cuatro esquinas y en el centro. La clave es que la distancia entre la boquilla y la cama sea uniforme en toda la superficie de impresión. Un Z-Offset incorrecto puede arruinar incluso la cama más limpia y a la temperatura ideal.
3. Ajusta la temperatura de la cama según el filamento
Cada tipo de filamento tiene un rango de temperatura óptimo para la cama caliente. Utilizar la temperatura correcta es esencial para la adhesión y para evitar el warping. Aquí te dejo una guía general, pero siempre consulta las recomendaciones del fabricante de tu filamento:
- PLA: 50-60°C. Es el material más fácil de imprimir y no requiere temperaturas muy altas.
- ABS: 90-110°C. Este material es muy propenso al warping, por lo que una cama caliente a alta temperatura es fundamental.
- PETG: 70-80°C. Un buen equilibrio entre PLA y ABS, con buena adhesión a estas temperaturas.
- TPU/Flexibles: 30-50°C. Algunos flexibles pueden no necesitar cama caliente o solo una muy ligera.
- Nylon: 80-100°C.
En nuestras pruebas en DunaTech, calibramos estas temperaturas con un termómetro externo de infrarrojos para asegurarnos de que lo que muestra el firmware de la impresora coincide con la temperatura real de la superficie de impresión. Pequeñas variaciones pueden hacer una gran diferencia.
4. Usa adhesivos si es necesario
Para materiales más difíciles o para asegurar una adhesión extra, los adhesivos son tus aliados. No todos los filamentos los necesitan, pero para ABS, PETG o incluso PLA en piezas grandes, pueden ser muy útiles:
- Laca para el pelo: Una capa fina de laca (como la Nelly, que es económica y efectiva) aplicada sobre la cama fría funciona muy bien para PLA, PETG y ABS.
- Pegamento en barra: El pegamento de barra tipo Pritt o UHU es excelente para PLA y PETG. Aplica una capa fina y uniforme.
- Cinta Kapton o Blue Tape: La cinta Kapton es ideal para ABS a altas temperaturas, mientras que la Blue Tape (cinta de pintor) funciona bien para PLA.
- Adhesivos específicos para impresión 3D: Existen productos como Magigoo o 3DLAC diseñados específicamente para mejorar la adhesión. Son más caros, pero muy efectivos y limpios.
Recuerda limpiar la cama y reaplicar el adhesivo periódicamente. Un exceso de adhesivo puede ser contraproducente y dificultar la retirada de la pieza.
5. Realiza una impresión de prueba y ajusta
Una vez que hayas limpiado, nivelado y ajustado la temperatura, es hora de la verdad. Imprime una pieza pequeña, como un cubo de calibración de 20x20mm, un cuadrado de una sola capa o un test de adhesión de primera capa. Observa atentamente cómo se deposita el filamento. Si ves problemas (líneas separadas, filamento que no se adhiere, o la boquilla arrastrando el material), ajusta la altura de la boquilla (Z-Offset) en incrementos muy pequeños (0.01-0.02 mm) mientras la impresión está en curso si tu firmware lo permite, o detén la impresión, ajusta y vuelve a probar. La perfección de la primera capa es un proceso iterativo que requiere paciencia y observación.
Este tipo de camas de vidrio son una excelente opción para mejorar la uniformidad del calor y la facilidad de retirada de piezas.
Errores comunes y soluciones efectivas para la cama caliente
Incluso con la mejor configuración, pueden surgir problemas. Aquí te detallo los más frecuentes y cómo abordarlos, basándome en nuestra experiencia en DunaTech:
1. La pieza no se adhiere a la cama
Este es el problema más común y frustrante. La pieza se suelta a los pocos minutos de empezar la impresión.
- Síntomas: El filamento se deposita pero no se pega, se arrastra con la boquilla, o la pieza se mueve y se despega.
- Causas:
- Cama sucia: Restos de grasa, polvo o filamento viejo.
- Temperatura de cama demasiado baja: Especialmente para materiales como ABS o PETG.
- Boquilla demasiado alta (Z-Offset incorrecto): El filamento no se presiona lo suficiente contra la cama.
- Velocidad de la primera capa demasiado alta: No da tiempo al filamento a adherirse.
- Falta de adhesivo: Para materiales que lo requieren.
- Solución:
- Limpia a fondo la superficie: Usa alcohol isopropílico al 99%.
- Aumenta la temperatura de la cama: Consulta las recomendaciones del fabricante del filamento.
- Ajusta el Z-Offset: Baja la boquilla en incrementos de 0.01-0.02 mm. La primera capa debe verse ligeramente aplastada contra la cama.
- Reduce la velocidad de la primera capa: Configura en tu laminador una velocidad de 15-25 mm/s.
- Aplica un adhesivo: Laca, pegamento en barra o adhesivos específicos.
2. Warping en las esquinas de la pieza
Las esquinas de tu impresión se levantan de la cama, arruinando la base de la pieza.
- Síntomas: Las esquinas de la pieza se curvan hacia arriba, despegándose de la cama.
- Causas:
- Contracción del material: El filamento se enfría demasiado rápido y se contrae. Esto es muy común con ABS.
- Temperatura de cama insuficiente: No mantiene la base de la pieza lo suficientemente caliente.
- Corrientes de aire frías: Un entorno de impresión abierto o cerca de ventanas/puertas.
- Falta de adhesión: Similar al punto anterior, pero más localizado en los bordes.
- Solución:
- Aumenta la temperatura de la cama: Sube 5-10°C dentro del rango recomendado.
- Usa una carcasa o cámara cerrada: Esto mantiene el calor y evita corrientes de aire. Si no tienes una, un simple cartón alrededor de la impresora puede ayudar.
- Aplica un brim o raft: Estas estructuras de soporte en la primera capa aumentan la superficie de contacto con la cama, mejorando la adhesión y distribuyendo la tensión.
- Asegura una buena nivelación y adhesivo: Revisa los pasos anteriores.
3. Marcas o «elefante foot» en la primera capa
La base de tu pieza es más ancha de lo que debería o tiene marcas de la boquilla.
- Síntomas: La primera capa se extiende más allá del perímetro de la pieza, o la boquilla deja surcos y marcas en la superficie.
- Causas:
- Boquilla demasiado cerca de la cama (Z-Offset incorrecto): El filamento se aplasta excesivamente.
- Exceso de extrusión en la primera capa: Demasiado material para la altura de capa.
- Solución:
- Ajusta el Z-Offset: Sube ligeramente la boquilla (0.01-0.02 mm). El filamento debe salir redondo, no aplastado en exceso.
- Reduce el flujo de la primera capa: En tu laminador, puedes ajustar el «Initial Layer Flow» a 90-95%.
4. La cama no calienta uniformemente o tarda mucho
La temperatura no es constante en toda la superficie o el calentamiento es lento.
- Síntomas: Algunas zonas de la cama están más frías que otras, o la impresora tarda mucho en alcanzar la temperatura deseada.
- Causas:
- Cableado dañado o conexiones flojas: Especialmente en impresoras con mucho movimiento de la cama.
- Mala calidad de la cama caliente: Elementos calefactores de baja calidad o mal distribuidos.
- Fuente de alimentación insuficiente: No puede proporcionar la potencia necesaria.
- Aislamiento deficiente: El calor se disipa rápidamente por la parte inferior.
- Solución:
- Revisa el cableado: Asegúrate de que todos los cables estén bien conectados y no presenten daños visibles. ¡Ojo con esto, puede ser un riesgo de seguridad!

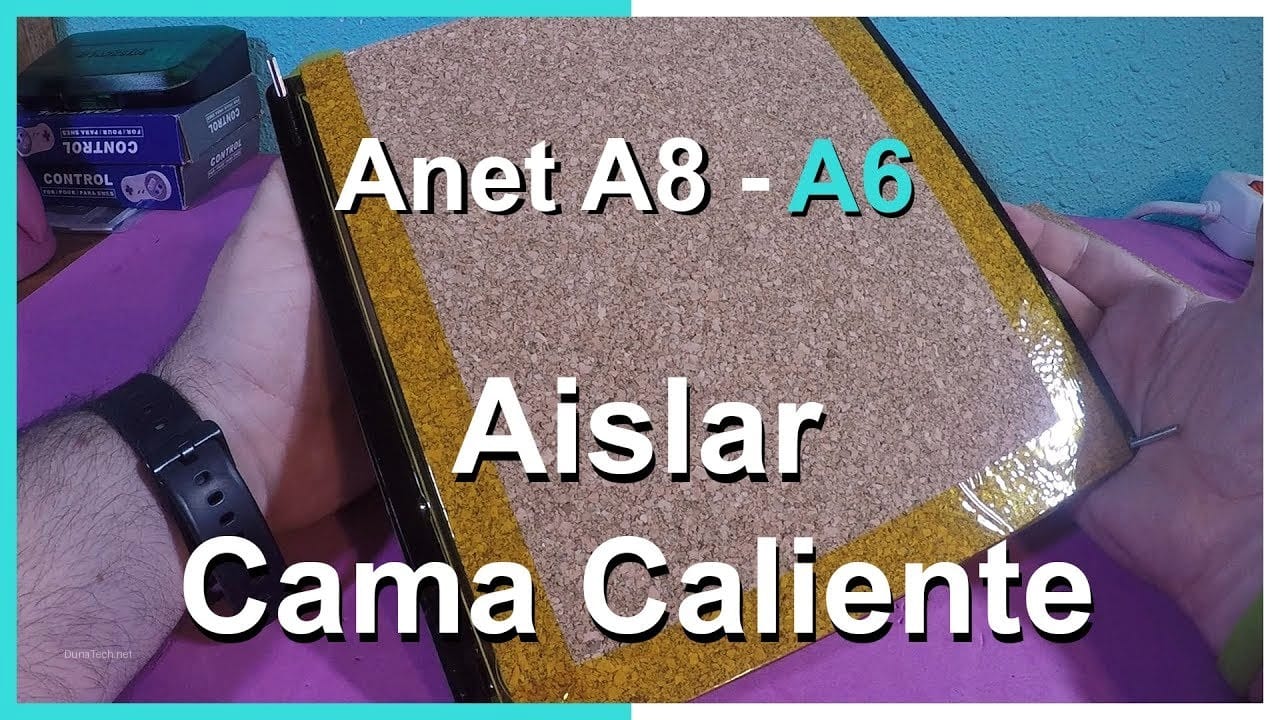

- Considera un aislamiento térmico: Añadir una capa de aislamiento (como corcho o espuma de silicona) debajo de la cama puede mejorar la eficiencia y uniformidad.
- Actualiza la cama caliente: Si es un problema persistente, una cama de mejor calidad (por ejemplo, de aluminio con un buen elemento calefactor o una cama de vidrio con un calentador de silicona) puede ser la solución.
- Verifica la fuente de alimentación: Asegúrate de que sea adecuada para los requisitos de tu impresora.
5. Dificultad para retirar la pieza de la cama
La pieza se adhiere demasiado y es difícil de despegar sin dañarla o la cama.
- Síntomas: La pieza está pegada firmemente a la cama, requiriendo mucha fuerza para retirarla.
- Causas:
- Temperatura de cama demasiado alta: Especialmente al final de la impresión.
- Exceso de adhesivo: Demasiada laca o pegamento.
- Superficie de cama muy porosa o dañada: El filamento se incrusta.
- Solución:
- Deja enfriar la cama por completo: La mayoría de los materiales se contraen al enfriarse, facilitando la retirada. Algunas camas flexibles de PEI permiten retirar la pieza simplemente doblando la lámina una vez fría.
- Reduce la temperatura de la cama: Baja 5-10°C si el problema persiste.
- Usa una espátula adecuada: Una espátula de metal fina y flexible, o una de plástico para evitar dañar la superficie.
- Modera el uso de adhesivo: Aplica solo una capa fina y uniforme.
Cómo elegir la cama caliente adecuada para tu impresora 3D
La elección de la cama caliente no es algo trivial, ya que influye directamente en la calidad y facilidad de tus impresiones. En el mercado actual, existen varias opciones, cada una con sus pros y contras. Aquí te detallo las más comunes y mis recomendaciones:
Tipos de superficies de cama caliente:
- Camas de Aluminio (directas o con superficie añadida):
- Pros: Calientan rápido, son ligeras y distribuyen bien el calor. Muchas impresoras vienen con una base de aluminio sobre la que se coloca otra superficie.
- Contras: El aluminio por sí solo no es una buena superficie de impresión; requiere una capa superior.
- Camas de Vidrio (Borosilicato o templado):
- Pros: Proporcionan una superficie muy plana y lisa, lo que resulta en una primera capa brillante y uniforme. Son duraderas y fáciles de limpiar. El vidrio borosilicato es resistente a los cambios bruscos de temperatura.
- Contras: Tardan más en calentar que el aluminio, y las piezas pueden adherirse demasiado si no se enfría completamente o si se usa demasiado adhesivo. Son frágiles si se caen o se golpean.
- Uso: Excelente para PLA y PETG con laca o pegamento.
- Láminas de PEI (Ultem):
- Pros: Ofrecen una excelente adhesión para una amplia gama de filamentos (PLA, PETG, ABS). Muchas son flexibles y magnéticas, lo que facilita enormemente la retirada de las piezas simplemente doblando la lámina una vez fría. No suelen requerir adhesivos adicionales.
- Contras: Pueden ser más caras. El PEI puede dañarse si la boquilla lo raspa repetidamente o si se usa una espátula metálica de forma agresiva.
- Uso: Una de las opciones más populares y recomendadas por su versatilidad y facilidad de uso.
- BuildTak o superficies similares:
- Pros: Proporcionan una adhesión muy fuerte, especialmente para PLA.
- Contras: Son consumibles y se desgastan con el tiempo. Las piezas pueden adherirse demasiado, dificultando su retirada. No son ideales para altas temperaturas.
- Uso: Buenas para principiantes con PLA, pero las láminas de PEI suelen ser una mejor inversión a largo plazo.
Criterios de compra y compatibilidad:
- Tamaño: Asegúrate de que la cama caliente sea compatible con las dimensiones de tu impresora 3D. Mide el área de impresión y el tamaño físico de la cama actual.
- Voltaje: Verifica si la cama es de 12V o 24V para que coincida con la fuente de alimentación de tu impresora. Conectar una cama de 12V a una fuente de 24V (o viceversa) puede causar daños graves.
- Tipo de conexión: Algunas camas vienen con conectores específicos. Asegúrate de que sean compatibles o que puedas adaptarlos.
- Material de la superficie: Considera los filamentos que más utilizas. Si imprimes mucho ABS, una cama de vidrio con laca o una lámina de PEI son excelentes. Para PLA, casi cualquier superficie bien calibrada funcionará.
- Uniformidad de calentamiento: Las camas de buena calidad calientan de manera más uniforme, reduciendo el riesgo de warping. Busca reseñas que mencionen este aspecto.
- Facilidad de instalación: Algunas camas son reemplazos directos, mientras que otras pueden requerir modificaciones o adaptadores.
En mi experiencia en DunaTech, si buscas una mejora significativa, una lámina de PEI flexible y magnética es una de las mejores inversiones que puedes hacer para tu impresora 3D. Simplifica mucho el proceso de retirada de piezas y ofrece una adhesión excelente.
Este tipo de camas de vidrio son una excelente opción para mejorar la uniformidad del calor y la facilidad de retirada de piezas.
Preguntas Frecuentes (FAQ) sobre camas calientes
¿Puedo usar una cama caliente sin adhesivos adicionales?
Sí, es posible usar la cama caliente sin adhesivos adicionales, pero depende en gran medida del material y la superficie de tu cama. El PLA generalmente no necesita adhesivos si la cama está bien nivelada y limpia, especialmente en superficies de PEI o vidrio. Sin embargo, materiales como ABS y PETG suelen requerir algún tipo de ayuda (laca, pegamento) para asegurar una adhesión óptima y prevenir el warping.
¿Qué pasa si la temperatura de la cama es demasiado alta?
Si la temperatura de la cama es excesivamente alta, puedes experimentar varios problemas. En nuestras pruebas, temperaturas excesivas pueden causar deformaciones en la base de las piezas («pie de elefante»), hacer que la pieza se adhiera demasiado dificultando su retirada, o incluso dañar ciertas superficies de cama, como las láminas de PEI, que pueden perder sus propiedades de adhesión con el sobrecalentamiento. Ajusta siempre la temperatura según las recomendaciones del fabricante del filamento y de tu cama.
¿Cómo sé si mi cama está bien nivelada?
La mejor forma de verificar la nivelación de tu cama es realizar una impresión de prueba de una sola capa, como un cuadrado grande (150x150mm) o una cuadrícula de calibración. Si ves inconsistencias en el grosor de la capa (algunas zonas muy finas o transparentes, otras con líneas separadas), significa que necesitas recalibrar el Z-Offset o la nivelación manual. La primera capa debe ser uniforme, ligeramente aplastada y sin huecos entre las líneas.
¿Con qué frecuencia debo limpiar la cama caliente?
La frecuencia de limpieza de la cama caliente depende de tu uso. Para obtener los mejores resultados, te recomiendo limpiar la cama con alcohol isopropílico al 99% antes de cada impresión importante o cada vez que notes una disminución en la adhesión. Para impresiones pequeñas y rápidas, puedes limpiar cada 2-3 impresiones. Si usas adhesivos como laca o pegamento, límpiala cuando veas una acumulación excesiva o cuando la adhesión empiece a fallar.
¿Es seguro dejar la cama caliente encendida sin supervisión?
Aunque las impresoras 3D modernas incorporan muchas medidas de seguridad, como protecciones térmicas, siempre existe un riesgo inherente al dejar cualquier aparato eléctrico de alta temperatura funcionando sin supervisión. En DunaTech recomendamos encarecidamente no dejar la impresora funcionando sin supervisión durante periodos prolongados, especialmente si no tienes un sistema de monitoreo remoto o detección de incendios. Revisa periódicamente el cableado y las conexiones para evitar cortocircuitos o sobrecalentamientos.
Conclusión
Configurar correctamente la cama caliente de tu impresora 3D es fundamental para evitar problemas como el warping, la mala adhesión o los fallos en las primeras capas, que son la causa de la mayoría de las impresiones fallidas. Recuerda siempre limpiar la superficie, nivelar la cama con precisión, ajustar la temperatura según el filamento que estés usando y realizar pruebas antes de imprimir piezas grandes. Considera también el uso de adhesivos o la actualización a una superficie de PEI si experimentas problemas recurrentes.
En DunaTech hemos probado estas técnicas con excelentes resultados, incluso en impresoras básicas. Dominar la configuración de la cama caliente te ahorrará tiempo, material y frustraciones, permitiéndote disfrutar plenamente del apasionante mundo de la impresión 3D. ¡Una primera capa perfecta es el secreto de una impresión exitosa!
— El equipo de DunaTech
