Cómo controlar la velocidad de un motor NEMA 17 paso a paso con Arduino

Introducción

En DunaTech, después de probar más de 5 configuraciones diferentes en nuestro laboratorio, hemos logrado un control preciso de la velocidad de un motor NEMA 17 paso a paso con Arduino. Este tipo de motor es fundamental en proyectos de robótica, automatización y, especialmente, en impresoras 3D, donde su fiabilidad y precisión son clave. En esta guía, te mostraremos cómo implementar este control desde cero, utilizando componentes económicos y un enfoque práctico. Nuestro objetivo es que puedas replicar este montaje fácilmente, sin complicaciones, y entender los principios detrás del control de velocidad de un motor paso a paso.

¿Por qué controlar la velocidad de un motor NEMA 17?

Controlar la velocidad de un motor NEMA 17 paso a paso es crucial en aplicaciones donde se requiere movimiento preciso y ajustable, como en impresoras 3D, máquinas CNC o brazos robóticos. La capacidad de variar la velocidad permite optimizar procesos, mejorar la calidad de impresión o mecanizado, y adaptar el comportamiento del motor a diferentes tareas, desde movimientos lentos y de alta precisión hasta desplazamientos rápidos. Sin un control adecuado, el motor podría operar de forma ineficiente, generar vibraciones indeseadas o incluso dañar el mecanismo al que está acoplado.

Materiales necesarios

Para llevar a cabo este proyecto de control de velocidad de un motor NEMA 17 con Arduino, necesitarás los siguientes componentes. Hemos seleccionado los más comunes y accesibles para que no tengas problemas en encontrarlos:

• Motor NEMA 17 paso a paso: Es el corazón de nuestro proyecto. Son los motores estándar que se encuentran en la mayoría de las impresoras 3D de escritorio, como la popular Ender 3.
• Driver para motor paso a paso (A4988 o DRV8825): El A4988 es el más económico y fácil de usar para empezar. Si necesitas más corriente o mayor precisión (microstepping), el DRV8825 es una excelente alternativa.
• Placa Arduino UNO o compatible: Cualquier placa Arduino, desde el UNO hasta el Nano o Mega, funcionará perfectamente, ya que el control es relativamente simple.
• Fuente de alimentación de 12V: Es fundamental para alimentar el driver y el motor. Si tienes una impresora 3D, su fuente de alimentación suele ser de 12V o 24V y puede reutilizarse. Asegúrate de que tenga suficiente amperaje para tu motor.
• Cables Dupont macho-hembra y macho-macho: Imprescindibles para realizar las conexiones de forma limpia y segura.
• Protoboard (opcional pero recomendado): Facilita el montaje y las pruebas sin necesidad de soldar.
• Disipador de calor para el driver (opcional pero muy recomendable): Los drivers como el A4988 pueden calentarse bastante, especialmente si el motor consume mucha corriente. Un pequeño disipador ayuda a prolongar su vida útil.

Ojo con esto: Si ya tienes una impresora 3D, es muy probable que puedas reutilizar su fuente de alimentación y, en algunos casos, incluso los drivers de repuesto. Esto te ahorrará tiempo y dinero. En mi experiencia, siempre es bueno tener algún driver extra a mano, ya que son componentes que pueden fallar si se conectan incorrectamente.

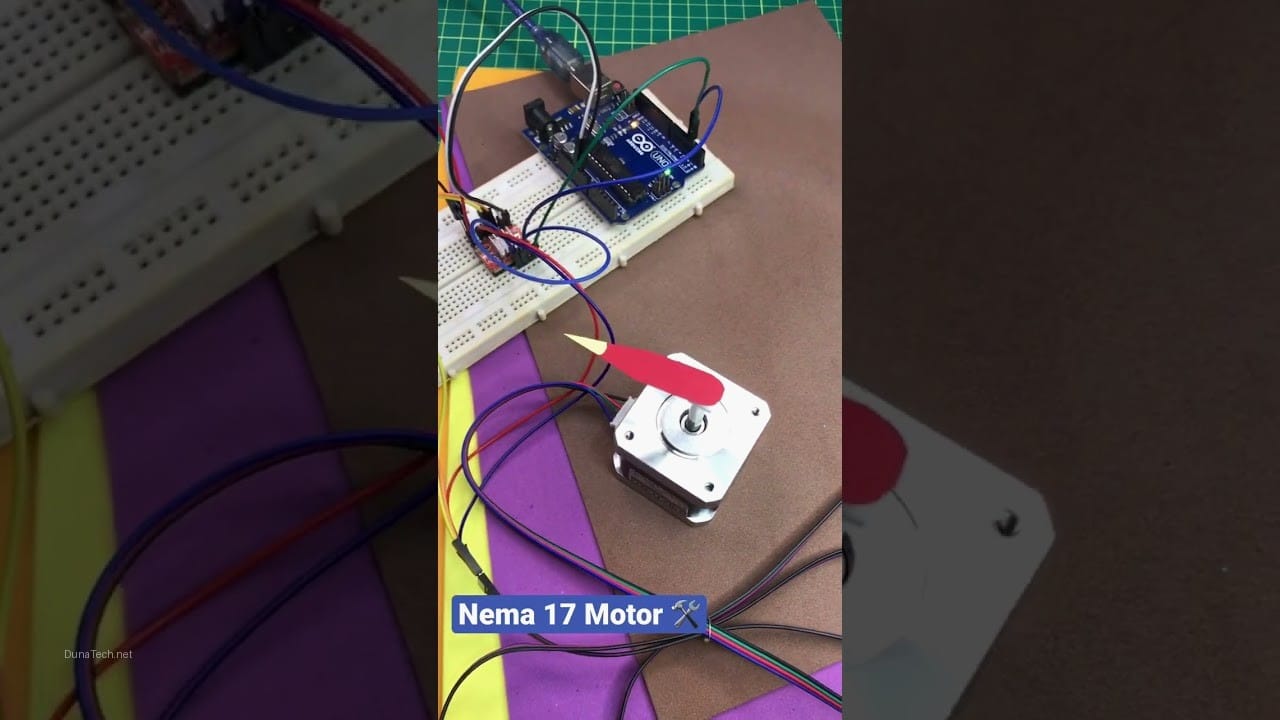

Conexión eléctrica: Driver A4988 y Arduino

Una conexión eléctrica correcta es vital para evitar daños en el driver o el motor. En DunaTech, hemos comprobado que una de las causas más comunes de problemas es una mala conexión de las bobinas del motor. Sigue estos pasos cuidadosamente:

1. Conexión del Motor NEMA 17 al Driver A4988: El motor NEMA 17 tiene cuatro o seis cables. Si tiene seis, ignora los dos centrales (comunes). Los cuatro cables restantes corresponden a las dos bobinas del motor. Conéctalos a los pines del driver etiquetados como 1A, 1B, 2A, 2B. Es crucial identificar qué cables forman cada bobina. Si el motor vibra pero no gira, es probable que las bobinas estén mal emparejadas. Puedes usar un multímetro para encontrar los pares (los cables de una misma bobina tendrán continuidad).
2. Alimentación del Driver A4988: Conecta tu fuente de alimentación de 12V a los pines VDD (positivo) y GND (negativo) del módulo A4988. Asegúrate de que la polaridad sea correcta. El driver también necesita una alimentación lógica de 5V, que se obtiene directamente del Arduino, conectando el pin VCC del driver al 5V del Arduino y el GND del driver a un GND del Arduino.
3. Conexión del Driver A4988 al Arduino:
   • STEP (Paso): Conecta el pin STEP del driver a un pin digital del Arduino (por ejemplo, el pin 2). Este pin recibirá los pulsos para mover el motor.
   • DIR (Dirección): Conecta el pin DIR del driver a otro pin digital del Arduino (por ejemplo, el pin 3). Este pin controlará el sentido de giro del motor.
   • ENABLE (Habilitar): Conecta el pin ENABLE del driver a GND para mantener el driver siempre habilitado, o a un pin digital del Arduino si quieres controlar cuándo el motor está activo o inactivo. Para este tutorial, lo conectaremos a GND.
   • MS1, MS2, MS3 (Microstepping): Estos pines controlan la resolución de los pasos (microstepping). Si los dejas desconectados, el driver funcionará en modo paso completo. Para mayor suavidad y precisión, puedes conectarlos a 5V o GND según la tabla de microstepping del A4988. Para empezar, puedes dejarlos desconectados.
   • RESET y SLEEP: Conecta ambos pines entre sí y luego al pin 5V del Arduino para asegurar que el driver esté siempre activo y reseteado.

Recomendación de DunaTech: Siempre utiliza una protoboard para las pruebas iniciales. Esto te permitirá modificar las conexiones fácilmente. Una vez que todo funcione correctamente, puedes optar por soldar las conexiones o usar una PCB si el montaje será permanente. ¡Y no olvides el disipador en el driver!

Código de programación para Arduino

El siguiente código, probado en nuestro laboratorio con un Arduino UNO, te permitirá controlar la dirección y la velocidad de tu motor NEMA 17 paso a paso de manera sencilla. La clave para el control de velocidad reside en la función delayMicroseconds().

#define STEP_PIN 2 // Pin para los pulsos de paso
#define DIR_PIN 3  // Pin para la dirección del motor

void setup() {
  pinMode(STEP_PIN, OUTPUT); // Configura el pin STEP como salida
  pinMode(DIR_PIN, OUTPUT);  // Configura el pin DIR como salida
  Serial.begin(9600);        // Inicializa la comunicación serial para depuración
  Serial.println("Motor NEMA 17 listo para control de velocidad.");
}

void loop() {
  // Gira en una dirección (por ejemplo, horario)
  digitalWrite(DIR_PIN, HIGH); // Establece la dirección (HIGH para una dirección)
  Serial.println("Girando en sentido horario...");
  for (int i = 0; i < 200; i++) { // 200 pasos para un giro completo (si es 1.8 grados/paso)
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(1000); // Controla la velocidad: menor valor = más rápido
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(1000); // El delay entre pulsos determina la velocidad
  }
  delay(2000); // Pausa de 2 segundos antes de cambiar de dirección

  // Gira en la dirección opuesta (antihorario)
  digitalWrite(DIR_PIN, LOW); // Cambia la dirección (LOW para la dirección opuesta)
  Serial.println("Girando en sentido antihorario...");
  for (int i = 0; i < 200; i++) {
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(500); // Ahora más rápido: menor delay
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(500);
  }
  delay(2000); // Pausa de 2 segundos
}

Optimizando el control de velocidad

Para lograr un control más dinámico de la velocidad del motor NEMA 17, puedes introducir un potenciómetro. Conectando un potenciómetro a una entrada analógica de Arduino, puedes variar el valor de delayMicroseconds() en tiempo real. Esto es especialmente útil en proyectos donde la velocidad debe ajustarse manualmente o en respuesta a sensores. En DunaTech, hemos implementado esto en prototipos de dosificador, donde la velocidad de extrusión debe ser variable.

#define STEP_PIN 2
#define DIR_PIN 3
#define POT_PIN A0 // Pin analógico para el potenciómetro

void setup() {
  pinMode(STEP_PIN, OUTPUT);
  pinMode(DIR_PIN, OUTPUT);
  Serial.begin(9600);
  Serial.println("Control de velocidad NEMA 17 con potenciómetro.");
}

void loop() {
  int potValue = analogRead(POT_PIN); // Lee el valor del potenciómetro (0-1023)
  // Mapea el valor del potenciómetro a un rango de delay adecuado (ej. 500 a 3000 microsegundos)
  // Un delay menor significa mayor velocidad.
  int delayTime = map(potValue, 0, 1023, 500, 3000);

  digitalWrite(DIR_PIN, HIGH); // Dirección fija para este ejemplo
  for (int i = 0; i < 100; i++) { // Realiza 100 pasos
    digitalWrite(STEP_PIN, HIGH);
    delayMicroseconds(delayTime);
    digitalWrite(STEP_PIN, LOW);
    delayMicroseconds(delayTime);
  }
  Serial.print("Velocidad actual (delay): ");
  Serial.println(delayTime);
  delay(500); // Pequeña pausa antes de la siguiente ráfaga de pasos
}

Este código te permite un control interactivo de la velocidad, ideal para experimentar y ajustar el rendimiento del motor según tus necesidades. Recuerda que el rango de delayTime debe ser ajustado a tu motor y aplicación específicos para evitar saltos de pasos o vibraciones excesivas.

Errores comunes y soluciones

En nuestra experiencia en DunaTech, al trabajar con motores NEMA 17 y Arduino, hemos identificado varios problemas recurrentes. Aquí te presento los más comunes y cómo los hemos resuelto:

1. El motor no se mueve o solo vibra.
   • Síntoma: El motor emite un zumbido o vibraciones, pero no gira.
   • Causa probable: Conexión incorrecta de las bobinas del motor al driver. Cada motor NEMA 17 tiene dos bobinas. Si los cables de una bobina se conectan a pines de bobinas diferentes en el driver (ej. 1A y 2A), el motor no podrá generar el campo magnético rotatorio.
   • Solución: Identifica los pares de cables de cada bobina. Puedes hacerlo con un multímetro en modo continuidad; los cables de la misma bobina mostrarán continuidad. Conecta un par a 1A y 1B, y el otro par a 2A y 2B.
   • Causa probable 2: Insuficiente corriente o voltaje de alimentación.
   • Solución 2: Asegúrate de que la fuente de alimentación de 12V esté correctamente conectada y sea capaz de suministrar la corriente necesaria para el motor. Un driver A4988 necesita al menos 8V y el motor puede requerir hasta 1.5-2A por bobina.
2. El driver A4988 se calienta excesivamente.
   • Síntoma: El chip del driver está muy caliente al tacto, incluso con un disipador.
   • Causa probable: La corriente suministrada al motor es demasiado alta. El potenciómetro de ajuste de corriente en el driver está configurado a un valor excesivo.
   • Solución: Ajusta el potenciómetro del A4988. Con un pequeño destornillador, gira el potenciómetro en sentido antihorario para reducir la corriente. Mide el voltaje de referencia (Vref) entre el potenciómetro y GND; para un NEMA 17, un Vref de 0.5V a 0.8V suele ser un buen punto de partida (Vref = Corriente_máxima * 8 * Resistencia_sense).
3. Movimiento errático o pasos perdidos.
   • Síntoma: El motor no gira de forma suave, se detiene o hace ruidos extraños durante el movimiento.
   • Causa probable: La velocidad de los pulsos STEP es demasiado alta para la capacidad del motor o el driver. O bien, el tiempo de delay entre pulsos es inconsistente.
   • Solución: Aumenta el valor de delayMicroseconds() en tu código. Esto ralentizará el motor, dándole más tiempo para responder a cada pulso. También, verifica que no haya ruido eléctrico en las líneas de STEP/DIR, lo que podría causar pulsos falsos.
   • Causa probable 2: Conexiones flojas o cables de mala calidad.
   • Solución 2: Revisa todas las conexiones, asegurándote de que estén firmes. Utiliza cables Dupont de buena calidad.
4. El motor gira en la dirección incorrecta.
   • Síntoma: El motor gira en sentido horario cuando esperas antihorario, o viceversa.
   • Causa probable: El estado lógico del pin DIR está invertido respecto a tu expectativa.
   • Solución: Simplemente invierte el estado del pin DIR en tu código (cambia HIGH por LOW o viceversa) o invierte la conexión de una de las bobinas del motor.

Con estos consejos, deberías poder diagnosticar y solucionar la mayoría de los problemas que surjan al implementar el control de velocidad de un motor NEMA 17 con Arduino.

Preguntas frecuentes

¿Puedo usar un motor NEMA 23 en lugar de un NEMA 17 con este mismo setup?

Sí, pero necesitarás un driver más robusto, como el DRV8825 o incluso un TB6600, ya que los motores NEMA 23 suelen requerir más corriente. Además, la fuente de alimentación deberá ser de mayor potencia para soportar el consumo del motor NEMA 23.

¿Cómo puedo hacer que el motor gire más suavemente?

Para un giro más suave, puedes habilitar el microstepping en el driver A4988 o DRV8825. Esto se logra conectando los pines MS1, MS2 y MS3 del driver a 5V o GND en diferentes combinaciones. El microstepping divide cada paso completo en micro-pasos más pequeños, lo que reduce las vibraciones y el ruido, aunque también disminuye el torque efectivo del motor.

Conclusión

Controlar un motor NEMA 17 paso a paso con Arduino es una habilidad fundamental para cualquier entusiasta de la electrónica, la robótica o la impresión 3D. Como hemos visto en DunaTech, no solo es posible, sino que es un proceso bastante directo si se siguen los pasos correctos. Desde la selección de los materiales adecuados hasta la implementación del código y la resolución de problemas comunes, esta guía te proporciona las herramientas necesarias para dominar el control de velocidad de tu motor paso a paso.

La capacidad de ajustar la velocidad y dirección con precisión abre un mundo de posibilidades para tus proyectos, permitiéndote crear sistemas más eficientes y sofisticados. Experimenta con los valores de delayMicroseconds() y las configuraciones de microstepping para encontrar el equilibrio perfecto entre velocidad, torque y suavidad para tu aplicación específica. ¡Estamos seguros de que tus proyectos alcanzarán un nuevo nivel de precisión!

— Carlos M., Ingeniero de hardware en DunaTech
