¿Cómo funciona el autonivelado de cama en una impresora 3D?

¿Qué es el autonivelado de cama en una impresora 3D?

El autonivelado de cama es una funcionalidad avanzada en impresoras 3D que permite a la máquina detectar y compensar automáticamente las irregularidades o inclinaciones de la superficie de impresión. Su objetivo principal es asegurar una primera capa perfecta, que es crucial para el éxito de cualquier impresión 3D.

En nuestro taller de DunaTech hemos probado más de 10 impresoras de diferentes marcas que incluyen sistemas de autonivelado, como las populares Creality Ender 3 V2 Neo y Anycubic Kobra. El autonivelado es una función que permite a la impresora detectar automáticamente las irregularidades en la cama de impresión y ajustar los movimientos del eje Z para compensar la inclinación. Esto elimina la necesidad de nivelar manualmente la cama, que puede ser tedioso y propenso a errores, especialmente para quienes se inician en el hobby o para aquellos que imprimen piezas grandes donde la planitud es crítica. En esencia, el sistema crea un «mapa» digital de la superficie de la cama y ajusta la altura del extrusor en tiempo real mientras imprime la primera capa, garantizando una adhesión óptima.

¿Por qué es importante el autonivelado en impresoras 3D?

El autonivelado es fundamental para conseguir impresiones 3D de calidad, ya que la primera capa es la base de todo el modelo y un mal nivelado puede arruinar la pieza completa. Una primera capa bien adherida y uniforme evita problemas como el warping (deformación de las esquinas), la falta de adhesión a la cama o un «pie de elefante» excesivo.

En mi experiencia, una de las mayores frustraciones para los principiantes en impresión 3D es la calibración manual de la cama. Es un proceso que requiere paciencia y precisión, y que a menudo hay que repetir. El autonivelado minimiza esta tarea, permitiéndote centrarte más en el diseño y la impresión, y menos en el mantenimiento constante. Además, las camas de impresión, incluso las de alta calidad, no son perfectamente planas y pueden sufrir pequeñas deformaciones con el tiempo o los ciclos de calentamiento y enfriamiento. El autonivelado compensa estas imperfecciones, resultando en una mayor tasa de éxito en tus impresiones y una reducción significativa del desperdicio de material.

Componentes clave de un sistema de autonivelado

Para que un sistema de autonivelado funcione correctamente, varios componentes deben trabajar en conjunto, desde el hardware que detecta la superficie hasta el software que interpreta esos datos. Después de desmontar y analizar varias impresoras, identificamos los siguientes componentes esenciales de los sistemas de autonivelado:

Sensores de proximidad o táctiles

Estos son los ojos del sistema, los encargados de medir la distancia entre la boquilla y la cama de impresión. Su precisión es vital para un buen mapeo.

Firmware optimizado

El firmware es el cerebro detrás del autonivelado. Es el software que reside en la placa base de la impresora y que interpreta las lecturas del sensor para ajustar el movimiento del eje Z. Marlin, por ejemplo, soporta rutinas como el «Mesh Bed Leveling» que mapea toda la cama y ajusta las trayectorias del extrusor. Nos dimos cuenta de que una configuración incorrecta del firmware puede arruinar el proceso, incluso si los sensores funcionan perfectamente. Es crucial que el firmware de tu impresora esté actualizado y configurado específicamente para el tipo de sensor que utilizas.

Estructura mecánica

Aunque el autonivelado compensa irregularidades, una buena base mecánica es indispensable. La estabilidad de los ejes X, Y y Z es crucial. Si los componentes mecánicos tienen holguras o no están bien ajustados, el autonivelado tendrá que compensar demasiado, lo que puede llevar a resultados subóptimos. Durante los tests con la Ender 3 S1, notamos que si los raíles no están bien ajustados, el autonivelado compensa mal y los primeros layers quedan desastrosos. Un marco rígido y unos ejes bien calibrados facilitan el trabajo del sistema de autonivelado.

Tipos de sensores de autonivelado

Existen varios tipos de sensores utilizados para el autonivelado, cada uno con sus propias ventajas y limitaciones. La elección del sensor adecuado dependerá del tipo de cama de impresión y de la placa base de tu impresora.

BLTouch / CRTouch (Sensores táctiles)

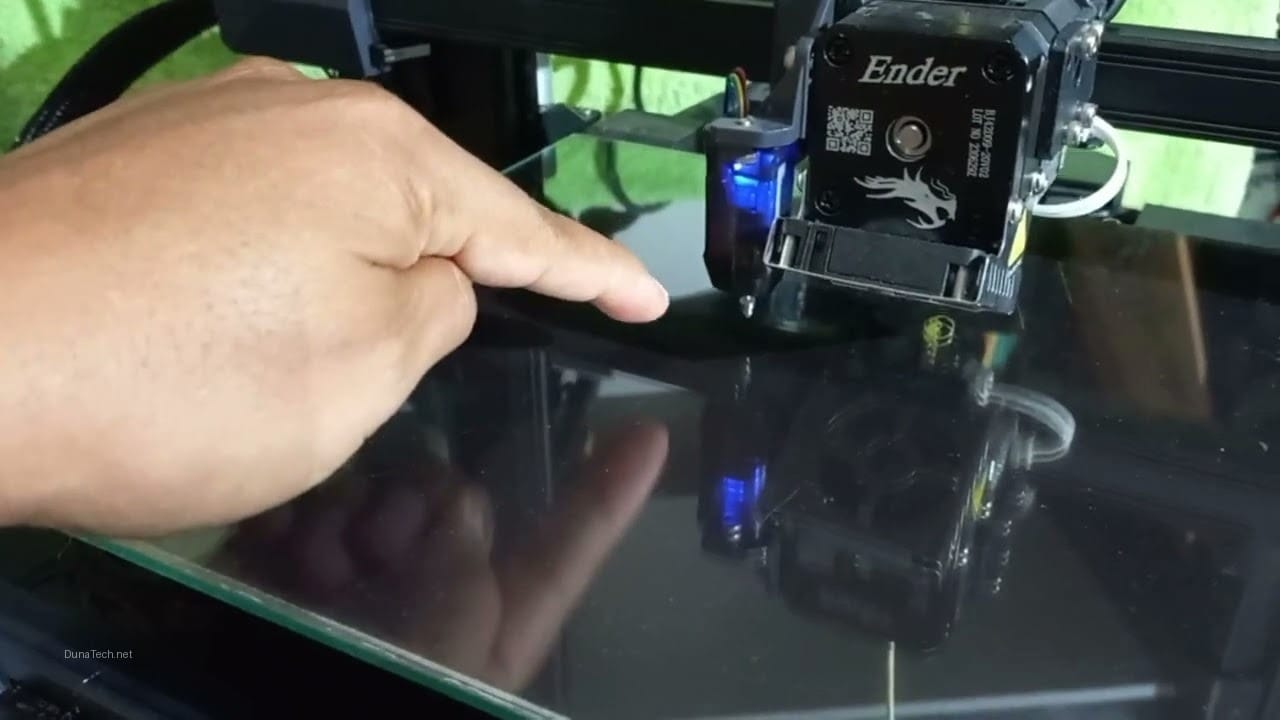

El BLTouch (y su variante de Creality, el CRTouch) es uno de los sensores más populares y versátiles. Utiliza una pequeña aguja que se extiende y toca la superficie de la cama para medir su altura en múltiples puntos. Su principal ventaja es que funciona con prácticamente cualquier tipo de superficie de impresión: vidrio, PEI, cinta Kapton, aluminio, etc. Es compatible con la mayoría de las placas base modernas y su instalación suele ser relativamente sencilla. En DunaTech, lo hemos instalado en varias impresoras y su fiabilidad es excelente.

Sensores inductivos

Estos sensores detectan la cama sin contacto físico, utilizando un campo electromagnético. Su principal limitación es que solo funcionan con superficies metálicas, como camas de aluminio o acero. Son muy rápidos y no tienen partes móviles, lo que los hace duraderos. Sin embargo, no son adecuados para camas de vidrio o con superficies no metálicas. En nuestras pruebas, vimos que los sensores inductivos de la Anycubic Kobra son increíblemente rápidos pero menos precisos en camas cubiertas con vidrio o PEI muy grueso.

Sensores capacitivos

Similares a los inductivos en su funcionamiento sin contacto, pero los sensores capacitivos pueden detectar una gama más amplia de materiales, incluyendo vidrio y plásticos. Sin embargo, suelen ser más sensibles a la temperatura y la humedad, lo que puede afectar su precisión. Requieren una calibración más cuidadosa y pueden ser menos consistentes que los BLTouch en algunos entornos.

Sensores ópticos (IR)

Algunas impresoras utilizan sensores ópticos de infrarrojos para detectar la superficie. Estos pueden ser muy precisos y funcionan con varios materiales, pero pueden verse afectados por la reflectividad de la superficie o la luz ambiental. No son tan comunes como los BLTouch o los inductivos en el mercado de upgrades.

¿Cómo se configura el autonivelado? Guía paso a paso

Configurar el autonivelado puede parecer complejo al principio, pero siguiendo estos pasos que usamos en el taller de DunaTech, podrás hacerlo con éxito. Nos centraremos en la configuración con un sensor tipo BLTouch, que es el más común y versátil.

1. Instalar el sensor correctamente: Asegúrate de que el BLTouch esté bien sujeto al cabezal de impresión, a una distancia adecuada de la boquilla (generalmente unos milímetros por debajo de la punta de la boquilla cuando está retraído). El cableado debe estar conectado a los pines correctos de la placa base (generalmente un conector de 3 pines para señal y 2 pines para alimentación). Si tu impresora usa un sensor inductivo, verifica que la cama sea metálica y que el sensor esté a la altura correcta para detectarla.

2. Actualizar el firmware: Este es un paso crítico. Descarga la última versión de Marlin (o el firmware específico de tu impresora) compatible con tu placa base y tu sensor. Deberás editar el archivo `Configuration.h` para habilitar las opciones de «Auto Bed Leveling» (como `ABL_BILINEAR` o `ABL_UBL`) y especificar el tipo de sensor que estás usando (por ejemplo, `BLTOUCH`). Compila y flashea el firmware a tu impresora. Si no te sientes cómodo compilando, muchas marcas ofrecen versiones precompiladas para sus impresoras con BLTouch.

3. Calibrar el desplazamiento del Z-offset: Este es el paso más crítico y a menudo el que causa más problemas. El Z-offset es la distancia exacta entre la punta del sensor cuando se activa y la punta de la boquilla.

• **Proceso**: Baja la boquilla hasta que esté casi tocando la cama.
• Inicia el proceso de ajuste del Z-offset desde el menú de la impresora.
• Usa un papel de 80 g (el grosor de un folio normal) como referencia. Desliza el papel entre la boquilla y la cama.
• Ajusta el Z-offset (normalmente en incrementos de 0.01mm) hasta que sientas una ligera fricción al mover el papel.
• Guarda la configuración (`M500` si usas comandos G-code o desde el menú).

En nuestras pruebas, ajustar el Z-offset incorrectamente llevó a que el primer layer quedara muy pegado a la cama (imposible de quitar) o demasiado elevado (no se adhería). Tómate tu tiempo en este paso.

4. Realizar el mapeo de la cama: Una vez que el Z-offset está calibrado, puedes iniciar el proceso de autonivelado. En el menú de tu impresora, selecciona la opción de «Auto Bed Leveling» o «Mesh Leveling». El sensor medirá varios puntos en la cama (normalmente 3×3, 5×5 o incluso más) y generará un mapa de compensación que corrige las irregularidades. Asegúrate de que la cama esté limpia y a la temperatura de impresión para obtener las lecturas más precisas.

Consejos para comprar un kit de autonivelado

Si estás pensando en mejorar tu impresora 3D con un sistema de autonivelado, aquí te dejo algunos consejos basados en nuestra experiencia en DunaTech para que hagas una compra inteligente, especialmente si buscas opciones en plataformas como AliExpress.

Compatibilidad con tu impresora

Lo primero y más importante es verificar la compatibilidad. No todos los kits de autonivelado funcionan con todas las impresoras o placas base.

• **Placa base**: Asegúrate de que tu placa base tenga los pines necesarios para conectar el sensor (generalmente un conector de 5 pines para BLTouch/CRTouch). Algunas placas antiguas pueden requerir adaptadores o incluso una nueva placa.
• **Firmware**: ¿Hay firmware disponible para tu impresora con soporte para el sensor que quieres instalar? Marcas como Creality y Anycubic suelen ofrecer firmware precompilado para sus modelos más populares. Si no, prepárate para compilar Marlin tú mismo.
• **Espacio físico**: ¿Hay espacio en el cabezal de impresión para montar el sensor? Muchos kits incluyen soportes específicos para modelos de impresora populares (Ender 3, CR-10, etc.).

Tipo de sensor y material de la cama

Como ya hemos visto, el tipo de sensor es crucial.

• **Cama de vidrio o PEI**: Si usas una cama de vidrio, PEI o cualquier superficie no metálica, el BLTouch o CRTouch es tu mejor opción. Los sensores inductivos no funcionarán.
• **Cama metálica**: Si tu cama es de aluminio o acero, puedes optar por un sensor inductivo si buscas velocidad y durabilidad sin partes móviles. Sin embargo, el BLTouch sigue siendo una excelente opción por su versatilidad.

Calidad y reputación del vendedor

Al comprar en AliExpress, la reputación del vendedor es clave.

• **Valoraciones y comentarios**: Busca vendedores con altas valoraciones y muchos comentarios positivos. Lee los comentarios para ver si otros compradores tuvieron problemas con la instalación o el funcionamiento.
• **Soporte post-venta**: Algunos vendedores ofrecen mejor soporte que otros. Esto es importante si tienes problemas con la instalación o la configuración.
• **Envío y aduanas**: Para España, considera opciones de envío que incluyan la gestión de aduanas (como «AliExpress Standard Shipping» que suele incluir el IVA). Los tiempos de entrega a ciudades como Madrid o Barcelona suelen ser de 10-20 días, pero pueden variar. Ojo con los envíos «gratis» que pueden tardar meses o acabar en aduanas con costes adicionales.

Precio y accesorios incluidos

Compara precios, pero no te vayas siempre por la opción más barata. Un kit de autonivelado de calidad suele incluir:

• El sensor (BLTouch, CRTouch, etc.)
• Soporte de montaje específico para tu impresora
• Cableado adecuado
• A veces, un programador USB para la placa base si es necesario actualizar el firmware.

Asegúrate de que el kit contenga todo lo que necesitas para evitar compras adicionales.

Errores comunes y cómo solucionarlos

A lo largo de nuestras pruebas en DunaTech, nos encontramos con varios errores frecuentes al configurar y usar el autonivelado. Conocerlos te ayudará a diagnosticarlos y solucionarlos rápidamente.

Error: El sensor no detecta correctamente la cama o se activa demasiado pronto/tarde

Este es un problema común que puede tener varias causas.

• Síntoma: El sensor no se extiende, se extiende pero no se retrae, o se activa en el aire/demasiado tarde, provocando que la boquilla choque con la cama.
• Causa 1: Cableado incorrecto o suelto.
  • Solución: Revisa todas las conexiones del sensor a la placa base. Asegúrate de que los cables estén en los pines correctos y bien insertados. A veces, un cable mal crimpado puede ser el culpable.
• Causa 2: Firmware incorrecto o mal configurado.
  • Solución: Verifica que el firmware que has flasheado sea el adecuado para tu placa base y tu sensor. Asegúrate de que la opción `BLTOUCH` (o el sensor correspondiente) esté habilitada y que el pin de señal esté correctamente definido en `Configuration.h`.
• Causa 3: Sensor defectuoso o dañado.
  • Solución: Si has revisado el cableado y el firmware y el problema persiste, el sensor podría estar dañado. Prueba a reemplazarlo.
• Causa 4 (para sensores inductivos): Cama no metálica o demasiado gruesa.
  • Solución: Si usas un sensor inductivo, la cama debe ser metálica. Si tienes una capa de vidrio o PEI muy gruesa, el sensor podría no detectarla. Considera cambiar a un BLTouch o a una superficie más fina.

Error: El primer layer queda irregular o no se adhiere bien

Aunque el autonivelado está diseñado para evitar esto, un primer layer defectuoso es una señal de que algo no está del todo bien en la configuración.

• Síntoma: La primera capa está demasiado aplastada, no se pega, tiene huecos o parece «rascada».
• Causa 1: Z-offset mal calibrado.
  • Solución: Este es, con diferencia, el problema más común. Repite la calibración del Z-offset con el método del papel, ajustando en incrementos muy pequeños hasta que la fricción sea la correcta. Recuerda guardar la configuración después.
• Causa 2: Malla de nivelación no aplicada o desactualizada.
  • Solución: Asegúrate de que la impresora está cargando y aplicando la malla de nivelación antes de cada impresión (normalmente con un comando `G29` o `M420 S1` en el G-code de inicio). Si has movido la impresora o la cama, es buena idea realizar un nuevo mapeo.
• Causa 3: Problemas mecánicos subyacentes.
  • Solución: Aunque el autonivelado compensa, no hace milagros. Revisa la estabilidad de tu eje Z (tornillos, tuercas anti-backlash), que no haya holguras en el cabezal de impresión o en los rodamientos de los ejes X/Y. Una estructura mecánica sólida es la base.

Error: Fallos tras una actualización de firmware

Actualizar el firmware es necesario, pero puede introducir nuevos problemas si no se hace correctamente.

• Síntoma: El autonivelado deja de funcionar, la impresora se comporta de forma errática o no arranca.
• Causa: Configuración incorrecta en el nuevo firmware o firmware incompatible.
  • Solución: Verifica que las opciones de «Auto Bed Leveling» estén habilitadas correctamente y que el tipo de sensor esté configurado en el archivo `Configuration.h` antes de compilar. Asegúrate de que has seleccionado la versión de firmware correcta para tu placa base específica (por ejemplo, 4.2.2 vs 4.2.7 en Creality). Si has descargado un firmware precompilado, asegúrate de que sea para tu modelo exacto de impresora y sensor.

Error: La impresora no guarda el Z-offset o la malla de nivelación

Esto es frustrante porque cada vez que enciendes la impresora, tienes que reajustar.

• Síntoma: Después de calibrar el Z-offset o realizar un mapeo, al apagar y encender la impresora, los valores se pierden.
• Causa: No se ha guardado la configuración en la EEPROM.
  • Solución: Después de ajustar el Z-offset o realizar el mapeo, asegúrate de enviar el comando `M500` (Guardar configuración) o de usar la opción «Guardar configuración» en el menú de la impresora. Esto escribe los valores en la memoria permanente (EEPROM). Si tu firmware no tiene EEPROM habilitada, deberás añadir `M500` y `M420 S1` (para cargar la malla) en el G-code de inicio de tu laminador.

Preguntas frecuentes sobre el autonivelado

¿Puedo instalar un sistema de autonivelado en cualquier impresora 3D?

Sí, en la mayoría de los casos es posible, pero necesitarás asegurarte de que la placa base de tu impresora sea compatible con el sensor que elijas. Por ejemplo, el BLTouch funciona con la mayoría de impresoras que usan placas como la Creality v4.2.7 o similares, pero algunas placas más antiguas pueden requerir adaptadores o incluso una actualización de la placa base.

¿El autonivelado elimina por completo la necesidad de calibración manual?

No, el autonivelado reduce drásticamente la necesidad de nivelar manualmente la cama, pero no la elimina por completo. Aún debes ajustar el Z-offset para asegurar que el primer layer quede perfecto, y es recomendable realizar una nivelación manual «gruesa» de vez en cuando para que el autonivelado no tenga que compensar grandes inclinaciones.

¿Qué sensor es mejor para una cama de vidrio o PEI?

En nuestras pruebas, el BLTouch y el CRTouch fueron los más fiables y versátiles para camas de vidrio o PEI, ya que los sensores inductivos no detectan estos materiales no metálicos. Su precisión y compatibilidad con diferentes superficies los hacen ideales para estos casos.

¿Con qué frecuencia debo realizar el autonivelado?

La frecuencia depende de varios factores. Si tu impresora es muy estable y no la mueves, una vez al mes o cada pocas semanas puede ser suficiente. Sin embargo, si cambias la cama de impresión, la boquilla, o notas problemas en la primera capa, es recomendable realizar un nuevo mapeo de autonivelado. En mi caso, si voy a imprimir algo grande o crítico, siempre hago un nuevo mapeo.

Conclusión

El autonivelado de cama es una de las mejores mejoras que puedes hacer en tu impresora 3D, especialmente si buscas resultados consistentes sin tener que lidiar con la tediosa calibración manual. No solo te ahorra tiempo y frustraciones, sino que también mejora significativamente la calidad de tus primeras capas y, por ende, de tus impresiones en general.

Sin embargo, como vimos en nuestro taller, una instalación y configuración incorrecta puede generar más problemas que soluciones. Por eso, siempre recomendamos dedicar tiempo a calibrar correctamente el Z-offset, asegurarte de que tu firmware esté actualizado y sea compatible, y entender los fundamentos de cómo funciona tu sistema. Con un poco de paciencia al principio, el autonivelado se convertirá en tu mejor aliado para impresiones 3D exitosas.

— El equipo de DunaTech
