Cómo montar un kit completo de impresora 3D con RAMPS 1.4

Introducción

Montar un kit completo de impresora 3D con RAMPS 1.4 es una excelente manera de adentrarse en el mundo de la impresión 3D, ofreciendo una plataforma robusta y personalizable a un coste accesible. En DunaTech, hemos ensamblado y probado más de una decena de estos kits, y nuestra experiencia nos dice que, aunque requiere paciencia, el resultado es una máquina fiable y totalmente adaptada a tus necesidades.

Este artículo te guiará a través de cada etapa del proceso, desde la selección de componentes hasta la calibración final, compartiendo consejos prácticos y soluciones a los problemas más comunes que hemos encontrado. Nuestro objetivo es que, al finalizar, tengas una impresora 3D funcional y el conocimiento para mantenerla y optimizarla.

Componentes esenciales para tu impresora 3D con RAMPS 1.4

Para construir una impresora 3D funcional con RAMPS 1.4, necesitarás una serie de componentes clave que forman el esqueleto, el cerebro y los músculos de tu máquina. Aquí te detallamos los elementos imprescindibles y algunas recomendaciones basadas en nuestra experiencia.

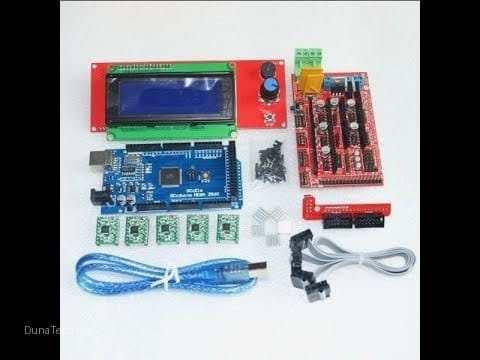

1. Placa RAMPS 1.4 y Arduino Mega 2560

La combinación de la placa RAMPS 1.4 y el Arduino Mega 2560 es el corazón electrónico de tu impresora. El Arduino Mega actúa como el microcontrolador principal, ejecutando el firmware, mientras que la RAMPS 1.4 es un «shield» que se conecta encima, proporcionando las conexiones para los motores, sensores y elementos calefactores. Al comprar, asegúrate de que la RAMPS 1.4 incluya los disipadores de calor para los drivers de motor, ya que son cruciales para evitar el sobrecalentamiento. En nuestra experiencia, las placas de AliExpress suelen ser funcionales, pero siempre es bueno revisar la calidad de las soldaduras y componentes.

2. Drivers de motor paso a paso (A4988, DRV8825 o TMC2209)

Estos pequeños módulos son los encargados de controlar los motores. Los A4988 son los más económicos y comunes, ideales para empezar, pero son más ruidosos. Los DRV8825 ofrecen mayor micropaso y un poco más de potencia, aunque también generan ruido. Si tu presupuesto lo permite, los TMC2209 son la mejor opción: son ultra silenciosos, más precisos y tienen funciones avanzadas como la detección de atascos sin necesidad de endstops. La elección dependerá de tu balance entre coste y rendimiento acústico.

3. Motores NEMA 17

Los motores NEMA 17 son el estándar de la industria para impresoras 3D. Necesitarás al menos cinco: uno para cada eje (X, Y, Z) y uno o dos para el extrusor (si usas doble extrusión). Es importante que tengan un buen torque, generalmente recomendamos un mínimo de 0.4 Nm para asegurar movimientos precisos y evitar pérdidas de pasos, especialmente en el eje Z y el extrusor. Verifica las especificaciones del kit o del vendedor.

4. Fuente de alimentación

La fuente de alimentación es vital para el correcto funcionamiento de todos los componentes. Puedes optar por una de 12V o 24V. En DunaTech, preferimos las fuentes de 24V, ya que permiten que la cama caliente y el hotend alcancen la temperatura deseada mucho más rápido, lo que reduce los tiempos de espera y puede mejorar la calidad de impresión al mantener temperaturas más estables. Asegúrate de que tenga suficiente amperaje para alimentar todos los componentes, incluyendo la cama caliente, que es el mayor consumidor.

5. Cama caliente y extrusor

La cama caliente es fundamental para la adhesión de la primera capa y evitar el warping. Los tamaños más comunes son 220x220mm o 310x310mm. Un extrusor tipo Bowden (donde el motor está separado del hotend) es más ligero y permite velocidades de impresión más altas, mientras que un extrusor Direct Drive (motor sobre el hotend) es mejor para filamentos flexibles. Para empezar, un Bowden es una excelente opción por su simplicidad y coste.

6. Estructura y otros elementos

La estructura de la impresora, comúnmente hecha con perfiles de aluminio tipo 2020 o 2040, es la base de todo. Asegúrate de que sea robusta y esté bien escuadrada. Además, necesitarás correas GT2, poleas, rodamientos lineales (LM8UU o similares), varillas lisas, acoples flexibles para el eje Z, finales de carrera (endstops) y, por supuesto, un hotend completo con su termistor y cartucho calefactor.

Pasos detallados para el montaje y configuración

El montaje de tu impresora 3D es un proceso metódico que requiere atención al detalle. Aquí te desglosamos los pasos clave para que tu proyecto sea un éxito.

Paso 1: Ensamblaje de la estructura mecánica

Comienza por armar el marco de tu impresora. Si usas perfiles de aluminio 2020, asegúrate de que todas las conexiones estén firmes y, lo más importante, que la estructura esté perfectamente escuadrada. Utiliza una escuadra de carpintero para verificar cada ángulo. Una estructura desalineada provocará impresiones de baja calidad y problemas recurrentes. Luego, instala las varillas lisas y los rodamientos lineales para los ejes X, Y y Z. Asegúrate de que los movimientos sean suaves y sin fricción.

Paso 2: Instalación de motores y correas

Monta los motores NEMA 17 en sus soportes correspondientes. Conecta las correas GT2 a las poleas de los motores y a los carros de los ejes. La tensión de las correas es crucial: deben estar tensas, pero no excesivamente, para evitar saltos de pasos o un desgaste prematuro. Una tensión uniforme en todas las correas es vital para la precisión. Instala también los finales de carrera (endstops) en cada eje, asegurándote de que se activen correctamente al final del recorrido.

Paso 3: Montaje y cableado de la electrónica

Este es uno de los pasos más delicados. Primero, conecta el Arduino Mega 2560 a la placa RAMPS 1.4. Luego, inserta los drivers de motor en sus zócalos, prestando mucha atención a la orientación (normalmente, hay una serigrafía en la placa). Coloca los disipadores de calor sobre cada driver. Conecta los motores paso a paso a la RAMPS, asegurándote de que cada motor vaya a su eje correcto (X, Y, Z, E0). Conecta el termistor y el cartucho calefactor del hotend, el termistor de la cama caliente y los cables de alimentación de la cama caliente y la fuente. ¡Ojo con la polaridad y los voltajes! Un error aquí puede dañar componentes. En DunaTech, siempre revisamos el cableado tres veces antes de encender por primera vez.

Firmware y calibración inicial

Una vez que la parte mecánica y electrónica están montadas, es hora de darle vida a tu impresora con el firmware y realizar los ajustes iniciales.

Paso 4: Configuración y carga del firmware (Marlin)

El firmware es el software que controla tu impresora 3D. Marlin es la opción más popular y versátil para sistemas RAMPS 1.4. Descarga la última versión estable desde su sitio web oficial. Necesitarás el IDE de Arduino para modificar y cargar el firmware. Los archivos clave a configurar son Configuration.h y Configuration_adv.h. Aquí deberás definir:

• El tipo de placa (RAMPS 1.4 con Arduino Mega).
• Los termistores que estás usando (hotend y cama caliente).
• Las dimensiones de tu cama de impresión.
• Los pasos por milímetro (steps/mm) para cada eje y el extrusor. Esto es crucial para la precisión dimensional. Puedes encontrar valores iniciales en línea o calcularlos.
• La dirección de los motores y los finales de carrera.

Una vez configurado, compila y carga el firmware al Arduino Mega a través del cable USB. Si todo va bien, tu impresora debería responder a los comandos básicos.

Paso 5: Calibración inicial y ajustes

La calibración es un proceso continuo, pero hay pasos iniciales fundamentales:

1. Ajuste de los Vref de los drivers: Con un multímetro, mide el voltaje de referencia (Vref) en cada driver de motor. Ajusta el potenciómetro de cada driver para que el Vref esté dentro del rango recomendado por el fabricante de tu driver y motor. Un Vref demasiado bajo puede causar pérdida de pasos; uno demasiado alto, sobrecalentamiento.
2. Prueba de movimientos de ejes: Conecta tu impresora a un software de control como Pronterface o Repetier Host. Mueve cada eje (X, Y, Z) en ambas direcciones para asegurarte de que se mueven correctamente y que los finales de carrera funcionan.
3. Calibración de la cama caliente: Asegúrate de que la cama esté nivelada en todos sus puntos. Usa un papel entre el nozzle y la cama para ajustar la altura hasta que el papel ofrezca una ligera resistencia. Repite en varias esquinas de la cama.
4. Calibración de los pasos por milímetro (E-steps): Es fundamental para la extrusión precisa. Marca 100mm de filamento antes de la entrada del extrusor, extrúyelos y mide cuánto filamento se ha movido realmente. Ajusta el valor en el firmware hasta que la extrusión sea precisa.

Problemas y soluciones comunes al montar una impresora 3D

Durante el montaje y la puesta en marcha de un kit de impresora 3D con RAMPS 1.4, es habitual encontrarse con algunos obstáculos. Aquí te presento los problemas más frecuentes y cómo abordarlos, basándome en nuestra experiencia en DunaTech.

1. La impresora no enciende o no responde

• Síntoma: No hay luces en la RAMPS/Arduino, o el ordenador no detecta la placa.
• Causa probable: Problemas de alimentación o cableado defectuoso.
• Solución:
  1. Verifica la fuente de alimentación: Asegúrate de que la fuente esté encendida y que esté suministrando el voltaje correcto (12V o 24V). Usa un multímetro para comprobar la salida.
  2. Conexiones de alimentación en RAMPS: Revisa que los cables de la fuente estén correctamente conectados a los terminales de alimentación de la RAMPS (D1 y D2, o los correspondientes para 12V/24V). Un cable suelto o mal conectado es una causa muy común.
  3. Fusibles: La RAMPS 1.4 tiene fusibles. Comprueba si alguno está fundido. Si es así, reemplázalo por uno del mismo amperaje.
  4. Cable USB: Si el problema es que el ordenador no detecta el Arduino, prueba con otro cable USB o puerto. A veces, los cables de baja calidad pueden causar problemas de comunicación.

2. Los motores no se mueven o se mueven de forma errática

• Síntoma: Al intentar mover un eje, el motor no gira, hace un ruido extraño o se mueve de forma irregular.
• Causa probable: Cableado incorrecto del motor, driver mal insertado, Vref incorrecto o firmware mal configurado.
• Solución:
  1. Cableado del motor: Verifica que el conector del motor esté bien insertado en el driver de la RAMPS. Los motores NEMA 17 suelen tener 4 o 6 cables; asegúrate de que la secuencia de los pares de bobinas sea correcta (si has hecho tus propios cables, esto es crucial).
  2. Drivers de motor: Asegúrate de que los drivers estén insertados correctamente en sus zócalos, con la orientación adecuada. Un driver al revés puede dañarse.
  3. Ajuste de Vref: Como mencionamos, un Vref demasiado bajo puede hacer que el motor no tenga suficiente fuerza para moverse, y uno demasiado alto puede sobrecalentarlo y hacer que se apague temporalmente. Ajusta el Vref con un multímetro.
  4. Configuración del firmware: Revisa en Configuration.h que los pines de los motores estén correctamente asignados y que la dirección de giro (INVERT_X_DIR, etc.) sea la adecuada para tu configuración.
  5. Disipadores: Asegúrate de que los disipadores estén bien pegados a los chips de los drivers. Sin ellos, se sobrecalentarán rápidamente.

3. La cama caliente o el hotend no calientan

• Síntoma: La temperatura no sube o muestra lecturas erróneas (por ejemplo, 0°C o -14°C).
• Causa probable: Termistor mal conectado o defectuoso, cartucho calefactor mal conectado, o problemas en la fuente de alimentación.
• Solución:
  1. Termistores: Verifica que los termistores estén correctamente conectados a los pines de la RAMPS (T0 para el hotend, T1 para la cama). Si la lectura es 0 o un valor negativo, es probable que el termistor esté desconectado o en cortocircuito.
  2. Cartucho calefactor/Cama caliente: Asegúrate de que los cables del cartucho calefactor del hotend y de la cama caliente estén firmemente conectados a los terminales de la RAMPS (D10 para hotend, D8 para cama).
  3. Fusibles: Revisa los fusibles de la RAMPS, especialmente los de mayor amperaje (F2 y F3), ya que son los que protegen los circuitos de calefacción.
  4. Fuente de alimentación: Confirma que la fuente esté suministrando suficiente potencia. Si la cama caliente no calienta, puede que la fuente no sea lo suficientemente potente o que haya una caída de voltaje.

4. Impresiones desalineadas o capas desplazadas (Layer Shifting)

• Síntoma: Las capas de la impresión se desplazan lateralmente, creando un objeto deforme.
• Causa probable: Correas flojas, poleas deslizantes, Vref de los drivers insuficiente, o movimientos forzados.
• Solución:
  1. Tensión de las correas: Asegúrate de que las correas GT2 estén bien tensas. Una correa floja es la causa más común de layer shifting.
  2. Poleas: Verifica que las poleas estén bien apretadas al eje del motor y que no se deslicen. Los tornillos prisioneros deben estar firmes.
  3. Vref de los drivers: Si el Vref es demasiado bajo, el motor puede perder pasos bajo carga. Auméntalo ligeramente, pero sin exceder los límites para evitar sobrecalentamiento.
  4. Movimiento libre: Asegúrate de que los ejes se muevan libremente y sin obstáculos. Cualquier fricción excesiva puede hacer que el motor pierda pasos.
  5. Velocidad de impresión: Si estás imprimiendo demasiado rápido, los motores pueden no ser capaces de seguir el ritmo. Reduce la velocidad de impresión.

Preguntas frecuentes (FAQ)

Aquí respondemos a algunas de las dudas más comunes que surgen al montar y usar una impresora 3D con RAMPS 1.4.

¿Qué diferencia hay entre los drivers A4988 y TMC2209?

Los A4988 son drivers de motor paso a paso más antiguos y económicos. Son funcionales, pero generan más ruido audible debido a su funcionamiento. Los TMC2209 son drivers modernos y más avanzados. Su principal ventaja es que son extremadamente silenciosos, gracias a tecnologías como StealthChop, y ofrecen mayor precisión y funciones como la detección de atascos sin necesidad de endstops, lo que los hace ideales para una experiencia de impresión más agradable y eficiente.

¿Es mejor una fuente de 12V o 24V para mi impresora 3D?

En DunaTech, nuestra experiencia nos indica que las fuentes de 24V son generalmente superiores. Aunque las de 12V son más comunes en kits básicos, las de 24V permiten que la cama caliente y el hotend alcancen sus temperaturas de funcionamiento mucho más rápido. Esto reduce los tiempos de espera y puede contribuir a una mayor estabilidad térmica durante la impresión, lo que se traduce en una mejor calidad de las piezas, especialmente con filamentos que requieren altas temperaturas.

Conclusión

Montar tu propia impresora 3D con un kit basado en RAMPS 1.4 es una aventura gratificante que te proporciona un conocimiento profundo de cómo funciona esta tecnología. En DunaTech, hemos comprobado que, aunque requiere dedicación, el resultado es una máquina robusta, económica y altamente personalizable, perfecta para experimentar y crecer en el mundo de la impresión 3D.

Siguiendo estos pasos y prestando atención a los detalles, no solo construirás una impresora funcional, sino que también desarrollarás las habilidades necesarias para diagnosticar y resolver problemas, optimizando tu máquina para obtener los mejores resultados. ¡Prepárate para dar vida a tus diseños!

— El equipo de DunaTech
