Introducción
Montar una impresora 3D con Arduino es un proyecto fascinante que te permite comprender a fondo cada componente y su funcionamiento, además de ofrecer una plataforma de aprendizaje inigualable. Cuando probamos varios kits de impresoras 3D basadas en Arduino en nuestro taller de DunaTech, me di cuenta de que muchos tutoriales en Internet omiten detalles prácticos que pueden hacer que el montaje sea una pesadilla para el principiante. Hoy te voy a guiar paso a paso para montar tu propia impresora 3D basada en Arduino y evitar los errores más comunes que hemos visto en DunaTech, transformando lo que podría ser un dolor de cabeza en una experiencia educativa y gratificante. Prepárate para sumergirte en el mundo del DIY y la fabricación aditiva.
Componentes necesarios para tu impresora 3D con Arduino
Para construir una impresora 3D con Arduino desde cero, necesitarás una serie de componentes clave que conformarán el cerebro, los músculos y el sistema de extrusión de tu máquina. La elección de cada pieza es crucial para el rendimiento y la fiabilidad de tu futura impresora. Aquí te detallo los elementos básicos y algunas consideraciones importantes que hemos aprendido en DunaTech:
- Arduino Mega 2560: Este es el cerebro de nuestra impresora. Su mayor cantidad de pines y memoria lo hacen ideal para manejar los complejos cálculos de movimiento y extrusión. En mis pruebas, los clones baratos a menudo daban fallos de conexión intermitentes o problemas de estabilidad, especialmente bajo carga, así que recomiendo encarecidamente invertir en un Arduino original o un clon de muy buena reputación para evitar frustraciones a largo plazo.

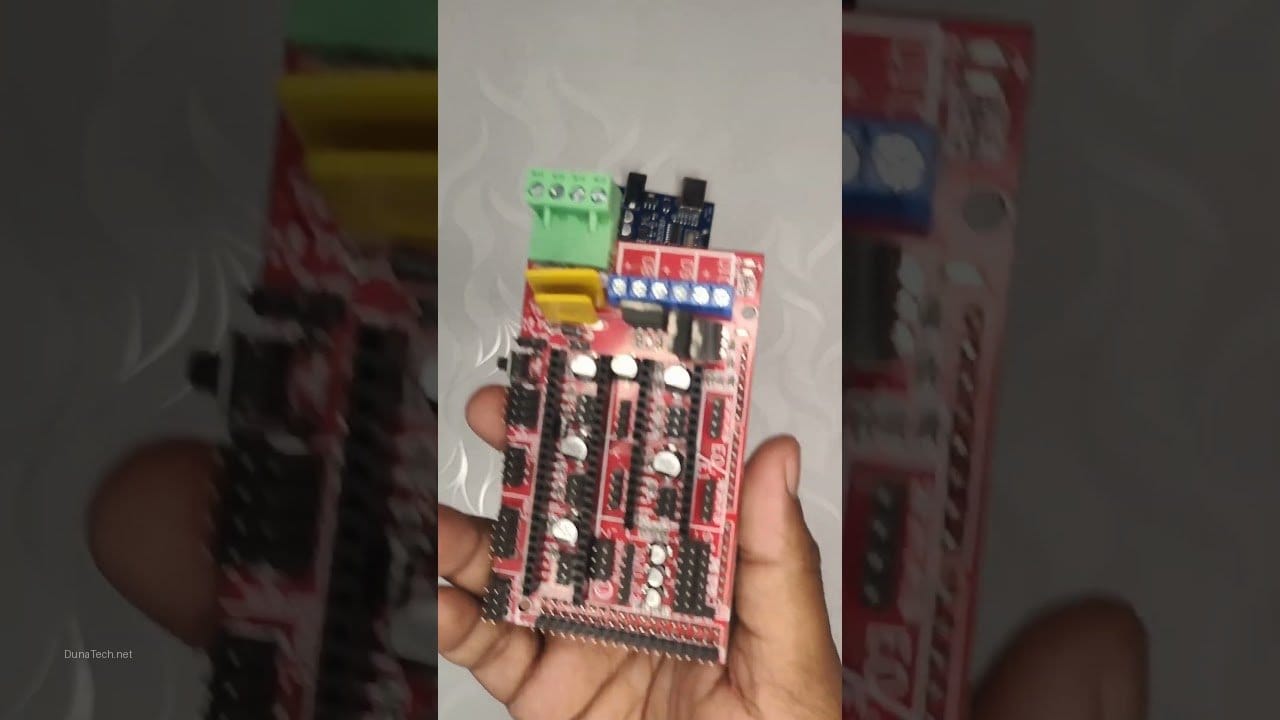

- RAMPS 1.4 (RepRap Arduino Mega Pololu Shield): Esta shield es la interfaz que conecta el Arduino con todos los demás componentes: motores, extrusor, sensores de temperatura y cama caliente. Es esencial para la gestión de la energía y las señales. Aquí también, recomiendo evitar las versiones genéricas con soldaduras defectuosas o componentes de baja calidad, ya que pueden provocar cortocircuitos o un funcionamiento errático de los motores.
- Drivers de motor paso a paso (A4988 o DRV8825): Estos pequeños módulos se insertan en la RAMPS y controlan los motores NEMA 17. Los A4988 son más económicos, pero los DRV8825 ofrecen mayor microstepping (generalmente 1/32 vs 1/16), lo que se traduce en movimientos más suaves y silenciosos. Asegúrate de tener al menos cinco: tres para los ejes X, Y y Z, uno para el extrusor y otro para un posible segundo extrusor o un eje Z doble, si tu diseño lo requiere.
- Motores paso a paso NEMA 17: Necesitarás al menos cinco motores NEMA 17. Estos son los encargados de mover los ejes (X, Y, Z) y el filamento a través del extrusor. Busca modelos con un buen par de torsión (alrededor de 40-60 N·cm) para asegurar movimientos precisos y sin saltos.
- Extrusor: Aquí tienes dos opciones principales:
- Sistema Bowden: El motor del extrusor está separado del hotend, empujando el filamento a través de un tubo PTFE. Es más ligero, lo que permite velocidades de impresión más altas y menos inercia en el cabezal. Ideal para PLA, PETG.
- Sistema Direct Drive: El motor del extrusor está montado directamente sobre el hotend. Ofrece un mejor control del filamento, especialmente útil para materiales flexibles como TPU, pero añade peso al cabezal, lo que puede limitar la velocidad.
En DunaTech hemos probado ambos y, para empezar, el Bowden suele ser más sencillo de configurar.
- Hotend: Es la parte que calienta y funde el filamento. Asegúrate de que sea compatible con los materiales que planeas usar. Un hotend «all-metal» te permitirá imprimir a temperaturas más altas y con una mayor variedad de filamentos.
- Cama caliente: Una cama de aluminio con resistencia incorporada es casi indispensable. No solo mejora la adhesión de la primera capa, sino que también previene el warping (deformación) en materiales como ABS o PETG. Busca una de buen tamaño (200x200mm es un buen punto de partida) y asegúrate de que tenga un termistor para el control de temperatura.
- Fuente de alimentación: Necesitarás una fuente de alimentación robusta, generalmente de 12V o 24V, con al menos 20A. Las fuentes de alimentación de PC modificadas son una opción económica, pero una fuente de alimentación conmutada dedicada (tipo Mean Well) es más segura y fiable.
- Estructura: La base de tu impresora. Puede ser de perfiles de aluminio (2020 o 2040 son comunes y muy versátiles), madera cortada con láser o CNC, o incluso piezas impresas en 3D. Los perfiles de aluminio ofrecen una gran rigidez y modularidad.
- Software/Firmware: Marlin es el firmware de código abierto más popular y versátil para impresoras 3D basadas en Arduino. Es altamente configurable y cuenta con una gran comunidad de soporte.
- Sensores:
- Termistores: Para el hotend y la cama caliente, son esenciales para medir y controlar la temperatura.
- Endstops (finales de carrera): Necesitarás al menos tres (uno por eje X, Y, Z) para que la impresora sepa dónde están los límites de su área de trabajo. Pueden ser mecánicos, ópticos o inductivos.
- Otros accesorios: Correas GT2, poleas, rodamientos lineales (LM8UU), varillas lisas, acopladores flexibles para el eje Z, ventiladores de capa y hotend, cables, conectores, tornillería variada y una pantalla LCD (opcional, pero muy útil).
Paso a paso para el montaje de tu impresora 3D con Arduino
El montaje de una impresora 3D DIY es un proceso metódico que requiere paciencia y atención al detalle. Aquí te desglosamos los pasos clave, basándonos en nuestra experiencia en DunaTech, para que puedas construir tu máquina de forma eficiente y con las mínimas complicaciones.
1. Preparar la estructura y el movimiento mecánico
El primer paso es construir la base sólida de tu impresora. Montamos la estructura utilizando perfiles de aluminio de 2020, que ofrecen una excelente relación rigidez-peso y son fáciles de ensamblar. Es crucial asegurarse de que todos los ángulos sean de 90 grados y que la estructura esté perfectamente nivelada desde el principio. Un buen nivelado inicial evitará problemas de alineación en los ejes que luego son difíciles de corregir. En esta fase, también instalamos las varillas lisas y los rodamientos lineales (LM8UU o similares) que guiarán el movimiento de los ejes X, Y y Z. Asegúrate de que los rodamientos se deslicen suavemente sin holguras ni fricciones excesivas.
2. Instalar los motores paso a paso y el sistema de transmisión
Una vez que la estructura está lista, es hora de montar los motores NEMA 17. Conecta un motor a cada eje (X, Y, Z) y uno para el extrusor. En nuestro taller, utilizamos correas GT2 y poleas de 20 dientes para los ejes X e Y, ya que ofrecen una transmisión precisa y un movimiento rápido. Para el eje Z, optamos por tornillos roscados (husillos) con acopladores flexibles, lo que proporciona una mayor precisión en el movimiento vertical y evita el «Z-wobble». Es fundamental que las correas estén tensas, pero no excesivamente, para evitar saltos de pasos o un desgaste prematuro de los motores y rodamientos.
3. Montar el extrusor y el hotend
Este paso es crítico para la calidad de impresión. Conecta el hotend al extrusor siguiendo las instrucciones específicas del fabricante, prestando especial atención a la correcta inserción del tubo PTFE (si usas Bowden) y a la fijación de la boquilla. Asegúrate de que todas las conexiones eléctricas del cartucho calefactor y el termistor estén bien aisladas y protegidas para evitar cortocircuitos o quemaduras. Durante nuestras pruebas, notamos que los cables sueltos o mal crimpados en esta área son una fuente común de problemas y riesgos de seguridad. Instala también los ventiladores: uno para enfriar el disipador del hotend (siempre encendido) y otro para enfriar la pieza impresa (ventilador de capa, controlable por software).
4. Instalar la electrónica (Arduino y RAMPS)
Conecta la RAMPS 1.4 al Arduino Mega 2560, asegurándote de que todos los pines coincidan correctamente. Luego, inserta los drivers de los motores paso a paso (A4988 o DRV8825) en sus zócalos correspondientes en la RAMPS, prestando muchísima atención a la orientación para no quemarlos. Configura los jumpers debajo de cada driver para seleccionar el microstepping deseado (nosotros usamos 1/16 para A4988 y 1/32 para DRV8825 para mayor suavidad). Conecta los termistores del hotend y la cama caliente a los pines T0 y T1, respectivamente. Los finales de carrera (endstops) se conectan a los pines S (señal), G (tierra) y V (voltaje) de cada eje. Finalmente, conecta la cama caliente y el hotend a sus salidas de potencia en la RAMPS, y la fuente de alimentación a los terminales de entrada de la RAMPS. ¡Ojo con la polaridad!
5. Cargar el firmware Marlin en el Arduino
Descarga la última versión estable de Marlin desde su repositorio oficial en GitHub. Abre el proyecto en la IDE de Arduino. Antes de cargar, deberás configurar el archivo Configuration.h. Aquí es donde definirás los parámetros básicos de tu impresora:
- Tipo de placa: Selecciona
BOARD_RAMPS_14_EFB(o similar, dependiendo de tu configuración). - Dimensiones de la cama: Define el tamaño de tu área de impresión (ej.
#define X_BED_SIZE 200). - Tipo de extrusor: Configura los pasos por milímetro del extrusor (
#define DEFAULT_AXIS_STEPS_PER_UNIT). - Pasos por milímetro de los motores: Calcula o usa valores estándar para tus motores y poleas (ej. para NEMA 17 con correas GT2 y poleas de 20 dientes, suele ser 80 pasos/mm para X e Y).
- Tipo de termistores: Selecciona el tipo de termistor que estás usando para el hotend y la cama caliente.
- Endstops: Configura si son normalmente abiertos o cerrados y su posición (MAX o MIN).
Una vez configurado, compila y carga el firmware en el Arduino usando el cable USB. Si tienes problemas, verifica la selección de la placa y el puerto COM en la IDE.
Calibración y Primeras Impresiones
Una vez que el firmware está cargado, la impresora está viva, pero aún no lista para imprimir. La calibración es un paso fundamental que a menudo se subestima, pero que diferencia una impresora que funciona de una que imprime bien. En DunaTech, hemos visto que una buena calibración inicial ahorra horas de frustración.
1. Ajuste de los drivers de los motores (Vref)
Antes de mover cualquier eje, es crucial ajustar el voltaje de referencia (Vref) de cada driver de motor. Esto se hace con un multímetro y un pequeño destornillador cerámico. Consulta la hoja de datos de tus drivers (A4988 o DRV8825) y motores para encontrar el valor de Vref recomendado. Un Vref demasiado bajo resultará en pérdida de pasos, mientras que uno demasiado alto puede sobrecalentar los motores y los drivers. Este ajuste asegura que los motores reciban la corriente adecuada para funcionar de manera eficiente y sin sobrecalentamiento.
2. Pruebas de movimiento de los ejes y endstops
Conecta tu impresora a un software de control como Pronterface o Repetier-Host. Envía comandos G-code para mover cada eje (X, Y, Z) en ambas direcciones. Verifica que se muevan correctamente y en la dirección esperada. Luego, prueba los finales de carrera (endstops): envía un comando G28 (Home) y observa si cada eje se detiene al tocar su respectivo endstop. Si un eje se mueve en la dirección incorrecta, puedes invertirlo en el firmware (Configuration.h) o girar el conector del motor 180 grados en la RAMPS. Si un endstop no se activa, revisa su conexión y su estado (normalmente abierto/cerrado) en el firmware.
3. Calibración de los pasos por milímetro (E-steps)
Los «E-steps» (pasos del extrusor por milímetro) determinan cuánto filamento extruye tu impresora. Para calibrarlos, calienta el hotend a la temperatura de impresión de tu filamento. Marca 120 mm de filamento desde la entrada del extrusor. Pide a la impresora que extruya 100 mm. Mide cuánto filamento queda hasta la marca. Si extruyó menos de 100 mm (ej. 90 mm), necesitas aumentar los E-steps. Si extruyó más (ej. 110 mm), necesitas disminuirlos. Ajusta el valor en el firmware o mediante comandos G-code (M92 E[nuevo_valor] y M500 para guardar) hasta que extruya exactamente 100 mm. Este es un paso crítico para obtener impresiones con dimensiones precisas.
4. Nivelación de la cama
Una cama bien nivelada es la clave para una primera capa exitosa. Puedes hacerlo manualmente con una hoja de papel entre la boquilla y la cama en varios puntos, ajustando los tornillos de la cama hasta que sientas una ligera fricción. Para mayor precisión, puedes instalar un sensor de autonivelación (BLTouch o similar) y configurarlo en Marlin. En DunaTech, hemos comprobado que incluso con un sensor, una nivelación manual inicial es siempre beneficiosa.
5. Primeras impresiones de prueba
Empieza con modelos pequeños y sencillos, como un cubo de calibración o un «Benchy». Observa la adhesión de la primera capa, la calidad de las paredes, la extrusión y cualquier signo de problema. Ajusta la temperatura del hotend y la cama, la velocidad de impresión y la retracción según sea necesario. Es un proceso iterativo, pero cada ajuste te acercará a impresiones perfectas.
Errores Comunes y Soluciones en Impresoras 3D con Arduino
Incluso con la mejor guía, es normal encontrarse con obstáculos al montar y operar una impresora 3D DIY. En DunaTech, hemos recopilado los problemas más frecuentes que surgen con las impresoras basadas en Arduino y cómo abordarlos de manera efectiva. Conocer estos errores te permitirá diagnosticarlos y solucionarlos rápidamente.
1. Problemas de movimiento de los ejes (X, Y, Z)
- Síntoma: Un eje no se mueve en absoluto o se mueve de forma errática.
Causa:- Cables del motor mal conectados o sueltos.
- Driver del motor mal insertado o quemado.
- Vref del driver incorrectamente ajustado (demasiado bajo).
- Motor defectuoso.
- Endstop activado permanentemente o mal cableado.
Solución:
- Verifica todas las conexiones del motor a la RAMPS. Asegúrate de que el conector esté bien insertado y en la orientación correcta.
- Revisa que el driver esté bien asentado en su zócalo y que no haya sido insertado al revés (esto suele quemarlos). Prueba a intercambiarlo con un driver de un eje que sí funcione.
- Ajusta el Vref del driver con un multímetro según las especificaciones de tus motores y drivers.
- Desconecta el motor y conéctalo a otro driver que sepas que funciona. Si sigue sin moverse, el motor podría estar defectuoso.
- Comprueba el estado de los endstops con un comando M119 desde Pronterface. Si un endstop aparece como «TRIGGERED» sin ser presionado, revisa su cableado o el endstop mismo.
- Síntoma: El eje se mueve en la dirección opuesta a la esperada.
Causa: Polaridad del motor invertida o dirección del eje mal configurada en el firmware.
Solución: Gira el conector del motor 180 grados en la RAMPS o invierte la dirección del eje en el archivoConfiguration.hde Marlin (buscaINVERT_X_DIR,INVERT_Y_DIR, etc.). - Síntoma: El motor hace ruido pero no se mueve, o se mueve a tirones y pierde pasos.
Causa: Vref del driver demasiado bajo, correas demasiado tensas o flojas, fricción excesiva en el movimiento mecánico.
Solución: Aumenta ligeramente el Vref del driver. Revisa la tensión de las correas GT2; deben estar tensas pero no como cuerdas de guitarra. Lubrica las varillas lisas y verifica que los rodamientos se deslicen sin impedimentos.
2. Problemas de extrusión
- Síntoma: El extrusor no empuja el filamento o lo hace de forma inconsistente.
Causa:- Boquilla obstruida.
- Engranaje del extrusor sucio o con poca tensión.
- Temperatura del hotend demasiado baja.
- E-steps mal calibrados.
- Filamento atascado en el tubo Bowden o en el hotend.
Solución:
- Intenta desatascar la boquilla con una aguja fina o realizando un «cold pull».
- Limpia el engranaje del extrusor de restos de filamento y ajusta la tensión del muelle para que muerda bien el filamento sin aplastarlo.
- Aumenta la temperatura del hotend en 5-10°C.
- Calibra los E-steps del extrusor como se explicó en la sección de calibración.
- Desmonta el tubo Bowden y el hotend para buscar posibles atascos internos.
- Síntoma: El filamento se atasca o se dobla en la entrada del extrusor.
Causa: Retracción excesiva, filamento de mala calidad o humedad, extrusor mal diseñado.
Solución: Reduce la distancia y velocidad de retracción en tu slicer. Prueba con otro filamento. Asegúrate de que el camino del filamento hacia el extrusor sea lo más recto posible.
3. Problemas de temperatura
- Síntoma: El hotend o la cama caliente no calientan, o la lectura de temperatura es errática.
Causa:- Termistor mal conectado, defectuoso o tipo incorrecto configurado en Marlin.
- Cartucho calefactor o resistencia de la cama caliente defectuosos o mal conectados.
- Problema en la RAMPS (MOSFET quemado).
- Fuente de alimentación insuficiente.
Solución:
- Verifica las conexiones del termistor a la RAMPS. Si la lectura es 0 o
-14, el termistor está desconectado o en cortocircuito. Asegúrate de haber seleccionado el tipo de termistor correcto enConfiguration.h. - Comprueba las conexiones del cartucho calefactor y la resistencia de la cama caliente. Mide su resistencia con un multímetro (deberían dar valores bajos, por ejemplo, 10-15 ohmios para un hotend de 12V).
- Si el hotend/cama no calienta y las conexiones están bien, podría ser un MOSFET dañado en la RAMPS.
- Asegúrate de que tu fuente de alimentación pueda entregar suficiente corriente (Amperios) para el hotend y la cama caliente simultáneamente.
4. Problemas de adhesión de la primera capa
- Síntoma: Las capas se despegan de la cama o no se adhieren en absoluto.
Causa: Cama mal nivelada, temperatura de la cama incorrecta, superficie de impresión sucia o inadecuada, velocidad de primera capa demasiado alta.
Solución:- Nivela la cama meticulosamente. La distancia entre la boquilla y la cama debe ser la de una hoja de papel.
- Ajusta la temperatura de la cama según el filamento (ej. 50-60°C para PLA, 80-110°C para ABS).
- Limpia la superficie de impresión con alcohol isopropílico. Considera usar adhesivos como laca, pegamento en barra o cinta Kapton.
- Reduce la velocidad de la primera capa en tu slicer (ej. 15-20 mm/s) para darle tiempo a adherirse bien.
Preguntas frecuentes sobre cómo montar una impresora 3D con Arduino
Aquí respondemos a algunas de las dudas más comunes que surgen al embarcarse en el proyecto de construir una impresora 3D con Arduino, basándonos en la experiencia de nuestro taller DunaTech.
¿Es difícil montar una impresora 3D con Arduino para un principiante?
No es extremadamente difícil, pero sí requiere paciencia, atención al detalle y una disposición a aprender. Si tienes conocimientos básicos de electrónica y programación (Arduino IDE), te será más sencillo. Siguiendo esta guía paso a paso y evitando componentes de baja calidad, un principiante puede montar su impresora con éxito, aunque el proceso de calibración y ajuste inicial puede ser el más desafiante.
¿Qué materiales puedo imprimir con este tipo de impresora DIY?
Con una configuración adecuada (cama caliente, hotend de calidad y ventilación), podrás imprimir una amplia gama de materiales. PLA y PETG son los más fáciles de empezar. Con un hotend «all-metal» y una cama caliente que alcance altas temperaturas, podrás aventurarte con ABS, ASA y filamentos flexibles como TPU. La clave está en la calidad de los componentes y la correcta calibración.
¿Dónde puedo encontrar los componentes necesarios y cuánto tardan en llegar a España?
La mayoría de los componentes están disponibles en tiendas online como AliExpress, Amazon o Banggood a precios muy competitivos. Para envíos a España, los tiempos de entrega desde China suelen oscilar entre 2 y 4 semanas, aunque con opciones de envío más rápidas (y caras) pueden llegar en 1-2 semanas. Es crucial verificar las reseñas del vendedor y del producto antes de comprar. También puedes encontrar algunos componentes en tiendas de electrónica locales o especializadas en impresión 3D en España, aunque a un precio ligeramente superior.
¿Vale la pena montar una impresora 3D con Arduino en lugar de comprar una preensamblada?
Montar una impresora 3D con Arduino es una experiencia educativa invaluable. Aprenderás sobre electrónica, mecánica y software de impresión 3D. Si tu objetivo es aprender, personalizar y entender cada parte de tu máquina, definitivamente vale la pena. Si solo buscas imprimir de inmediato y sin complicaciones, una impresora preensamblada de marcas reconocidas como Creality o Prusa puede ser una opción más rápida y con menos curva de aprendizaje inicial.
Conclusión
Montar una impresora 3D con Arduino es, sin duda, un proyecto desafiante pero enormemente gratificante. En DunaTech, hemos probado un sinfín de kits y configuraciones, y esta guía recoge los mejores consejos y las lecciones aprendidas para que tu experiencia sea lo más fluida posible. La clave del éxito reside en la paciencia, la atención al detalle en cada conexión y, sobre todo, en una calibración meticulosa. No te desanimes ante los problemas; cada error es una oportunidad para aprender y mejorar tu máquina. Al final, no solo tendrás una herramienta capaz de dar vida a tus diseños, sino también un profundo conocimiento de cómo funciona la tecnología que la impulsa. ¡A imprimir!
— El equipo de DunaTech
