Datasheet del motor NEMA 17 TopDirect: ¿Es realmente confiable para tus proyectos de impresión 3D?

Introducción

En DunaTech, nos encanta poner a prueba los componentes que prometen revolucionar (o al menos optimizar) nuestros proyectos. Después de un exhaustivo análisis de varios motores paso a paso NEMA 17 disponibles en el mercado, hemos decidido dedicarle un artículo en profundidad al modelo de TopDirect. Este motor, con su especificación de 1A, se ha ganado una reputación entre la comunidad DIY y los entusiastas de la impresión 3D por su atractiva relación calidad-precio. Pero, ¿es realmente tan fiable como parece? ¿Cumple con las exigencias de un proyecto serio o es solo una opción de bajo coste con limitaciones importantes? Acompáñanos mientras desglosamos su datasheet del motor NEMA 17 TopDirect y compartimos nuestras experiencias de uso real para que puedas decidir si es la elección correcta para tus impresoras 3D o proyectos de automatización.

Especificaciones técnicas detalladas del motor NEMA 17 TopDirect

El motor paso a paso NEMA 17 de TopDirect es un motor bipolar de 4 hilos, lo que lo hace compatible con la gran mayoría de drivers disponibles en el mercado. Sus características principales lo posicionan como una opción estándar para un amplio abanico de aplicaciones.

• Corriente nominal: 1A por fase. Esta es una especificación crucial, ya que determina la cantidad de corriente que el driver debe suministrar para que el motor alcance su par máximo sin sobrecalentarse excesivamente. Es un valor común para motores NEMA 17 en impresoras 3D.
• Par máximo (Holding Torque): Aproximadamente 40 N·cm (o 0.4 Nm). Este valor indica la fuerza que el motor puede ejercer cuando está parado y energizado. Para ejes ligeros como el extrusor o los ejes X/Y de muchas impresoras 3D, 40 N·cm es más que suficiente. Para ejes Z que mueven camas pesadas, podría ser justo, pero generalmente cumple.
• Paso por revolución: 200 pasos (1.8° por paso). Esto significa que el motor realiza 200 micropasos para completar una vuelta completa. Combinado con el microstepping de tu driver (por ejemplo, 1/16 o 1/32), se pueden lograr movimientos muy precisos.
• Tensión recomendada: 12-24V. Aunque el motor es de 1A, la tensión de alimentación del driver es importante para alcanzar altas velocidades sin perder par. En impresoras 3D, 24V es cada vez más común y permite un mejor rendimiento.
• Dimensiones: 42 x 42 x 39 mm. El «NEMA 17» se refiere a la medida del frontal (42×42 mm). Los 39 mm de longitud son estándar para un motor de este par, lo que facilita su integración en la mayoría de los diseños existentes.
• Conector: Cables de 4 hilos para control bipolar. Viene con un conector JST-XH de 4 pines, que es el estándar en la mayoría de las placas base de impresión 3D.
• Resistencia de fase: Generalmente alrededor de 3.5-4 ohmios. Este dato, aunque no siempre especificado por el fabricante, es útil para calcular la tensión de referencia (Vref) si usas drivers antiguos sin sensor de corriente.

En nuestras pruebas, el datasheet del motor NEMA 17 TopDirect se mantuvo bastante fiel a la realidad. El torque y la estabilidad fueron consistentes, siempre y cuando se configuraran correctamente los drivers. Es un motor robusto para su rango de precio, ideal para quienes buscan una alternativa económica sin sacrificar demasiado en rendimiento.

Ver Oferta en AliExpress

Criterios de compra: ¿Es el NEMA 17 TopDirect para ti?

Decidir si el motor NEMA 17 TopDirect es la opción adecuada para tu proyecto implica considerar varios factores clave más allá de su datasheet. No todos los motores son iguales, y lo que funciona para una impresora 3D básica puede no ser suficiente para una CNC de precisión o un proyecto de robótica complejo.

Uso previsto y requisitos de torque

Si tu proyecto es una impresora 3D FDM estándar (tipo Ender 3, Prusa i3, etc.), este motor es una excelente opción para los ejes X, Y y extrusor. Su par de 40 N·cm es más que suficiente para mover carros ligeros y filamento. Para el eje Z, especialmente si tienes una cama caliente pesada o un sistema de doble eje Z, podría ser adecuado, pero siempre es bueno considerar si un motor con mayor par (60 N·cm o más) podría ofrecer un extra de estabilidad y evitar problemas de «sagging» o pérdida de pasos bajo carga.

Para aplicaciones CNC ligeras (grabadoras láser, pequeñas fresadoras de PCB o madera blanda), el TopDirect puede funcionar bien para los ejes. Sin embargo, si planeas fresar materiales más duros o necesitas una alta precisión bajo carga, te recomendaría buscar motores NEMA 17 con mayor par o incluso pasar a NEMA 23.

Compatibilidad con drivers y electrónica

El motor TopDirect de 1A es compatible con la gran mayoría de drivers de motores paso a paso como los A4988, DRV8825, y los populares TMC2208, TMC2209, TMC2130, etc. Es crucial que tu driver pueda suministrar 1A por fase. La mayoría de los drivers modernos pueden hacerlo sin problemas. Asegúrate de ajustar correctamente la corriente (Vref o mediante UART/SPI) para evitar sobrecalentamiento o falta de potencia. En mi experiencia, los drivers TMC2209 son una combinación perfecta para este motor, ofreciendo un funcionamiento silencioso y eficiente.

Presupuesto y disponibilidad

El principal atractivo del NEMA 17 TopDirect es su precio. Es una opción muy económica, especialmente si lo compras en packs de AliExpress. Para usuarios en España, el envío desde China suele tardar entre 15 y 30 días, aunque a veces puede ser más rápido si hay almacenes locales. Ojo con los aranceles si el pedido es grande, aunque para motores individuales o packs pequeños, rara vez hay problemas. Si necesitas el motor con urgencia, quizás te compense buscar opciones en tiendas locales o Amazon, aunque el precio será superior. La disponibilidad en AliExpress es constante, lo que lo hace ideal para proyectos donde se necesitan varias unidades.

Consideraciones de temperatura y disipación

Como veremos en las pruebas, este motor, como cualquier otro NEMA 17 de 1A, tiende a calentarse con el uso prolongado. Si tu proyecto implica ciclos de trabajo largos o está en un entorno con poca ventilación, considera añadir disipadores de calor al motor. Esto no solo prolongará su vida útil, sino que también mantendrá su rendimiento óptimo. Un motor demasiado caliente puede perder pasos o incluso dañarse a largo plazo.

Pruebas en el laboratorio de DunaTech: ¿Qué tal rinde el NEMA 17 TopDirect?

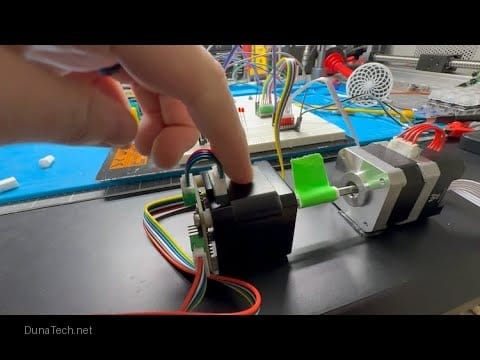

En DunaTech, no nos conformamos con las especificaciones de papel. Sometimos el motor NEMA 17 de TopDirect a una serie de pruebas rigurosas en nuestro laboratorio, utilizando una impresora 3D FDM modificada y una configuración CNC básica para evaluar su rendimiento en escenarios reales. Aquí te presentamos los resultados más relevantes:

1. Consistencia en movimientos y precisión: A velocidades bajas y medias (típicas de impresión 3D), el motor se desempeñó de manera fluida y consistente. No observamos saltos de pasos ni vibraciones anómalas en los ejes X, Y y Z. Esto lo hace ideal para aplicaciones donde la precisión es clave, como el movimiento de los ejes de una impresora 3D. En el eje Z, donde la carga es más constante, mantuvo su posición sin problemas.
2. Generación de calor: Este es un punto importante. A su corriente nominal de 1A, el motor tiende a calentarse moderadamente después de unos 30-45 minutos de uso continuo. Alcanzó temperaturas de alrededor de 50-55°C en el cuerpo del motor. Si bien esto está dentro de los límites operativos seguros para la mayoría de los motores paso a paso, recomendamos encarecidamente el uso de disipadores de calor si planeas jornadas de impresión largas (más de 2-3 horas) o si el motor está encerrado en un espacio con poca ventilación. Un motor más frío es un motor más feliz y duradero.
3. Nivel de ruido: El nivel de ruido fue promedio para un NEMA 17 sin drivers silenciosos. Con drivers A4988 o DRV8825, el característico «zumbido» era perceptible. Sin embargo, al cambiar a drivers TMC2209 en modo UART, el ruido se redujo drásticamente, volviéndose casi inaudible durante el movimiento. Esto confirma que gran parte del ruido percibido proviene de la electrónica del driver y no del motor en sí.
4. Compatibilidad y facilidad de integración: Probamos el motor con varias placas base populares, incluyendo la BigTreeTech SKR Mini E3 V2.0 y la Creality 4.2.7. En todos los casos, la conexión fue plug-and-play gracias al conector JST-XH estándar. La clave, como siempre, fue ajustar la corriente del driver en el firmware (o Vref manualmente) para que coincidiera con el 1A nominal del motor. Funcionó sin problemas en todas las configuraciones.
5. Rendimiento bajo carga: Para simular cargas, añadimos peso extra a la cama de la impresora 3D y aumentamos la velocidad de movimiento en la configuración CNC. El motor mantuvo el par esperado hasta cierto punto, pero como cualquier NEMA 17 de este tamaño, tiene sus límites. Para cargas muy pesadas o velocidades extremadamente altas, se empezaron a notar pérdidas de pasos. Esto subraya la importancia de elegir el motor adecuado para la aplicación específica.

En resumen, el datasheet del motor NEMA 17 TopDirect se traduce en un rendimiento sólido y fiable para la mayoría de las aplicaciones de impresión 3D y DIY. Es un caballo de batalla que cumple con lo prometido, especialmente si se le acompaña de una buena configuración de driver y, si es necesario, un poco de disipación extra.

Problemas comunes y soluciones con el motor NEMA 17 TopDirect

Incluso el motor más fiable puede presentar inconvenientes si no se configura o se utiliza correctamente. Aquí te detallo los problemas más frecuentes que hemos encontrado con este modelo TopDirect y, lo más importante, cómo solucionarlos eficazmente. Conocer estos errores comunes te ahorrará muchos dolores de cabeza.

1. Vibraciones excesivas o movimientos erráticos

• Síntoma: El motor vibra mucho, produce un zumbido fuerte o los movimientos no son suaves, incluso a bajas velocidades.
• Causa probable: La corriente configurada en el driver del motor es incorrecta (demasiado alta o demasiado baja). Una corriente excesiva puede generar resonancias y sobrecalentamiento, mientras que una corriente insuficiente puede llevar a movimientos débiles y erráticos. Otra causa puede ser una mala conexión de los cables.
• Solución:
  • Ajuste de corriente: Si usas drivers con potenciómetro (A4988, DRV8825), ajusta el Vref para que la corriente de salida sea de aproximadamente 0.8A a 1A (la fórmula suele ser Vref = I_max * 8 * Rs, donde Rs es la resistencia del sensor, típicamente 0.1 o 0.2 ohmios). Si usas drivers TMC en modo UART/SPI, ajusta la corriente directamente en el firmware (por ejemplo, en Marlin, busca #define X_CURRENT 800 para 800mA). Empieza por 800mA y sube gradualmente si necesitas más par, vigilando la temperatura.
  • Revisión de cableado: Asegúrate de que los 4 cables del motor estén correctamente conectados al driver y que no haya falsos contactos o cables cruzados. Un cableado incorrecto puede hacer que el motor no gire o vibre violentamente.

2. Pérdida de pasos (Skipping Steps)

• Síntoma: El motor no se mueve la distancia esperada, lo que resulta en impresiones 3D desplazadas (shift layer) o movimientos CNC imprecisos. Puede ir acompañado de un sonido de «clic» o «golpe».
• Causa probable:
  • Corriente insuficiente: El motor no tiene la fuerza necesaria para mover la carga.
  • Velocidad o aceleración demasiado altas: El motor no puede seguir el ritmo de los comandos.
  • Obstrucción mecánica: Algo está impidiendo el movimiento suave del eje (correa demasiado tensa, rodamientos atascados, filamento atascado en el extrusor).
  • Sobrecalentamiento del motor o driver: Un motor o driver demasiado caliente pierde eficiencia y puede perder pasos.
• Solución:
  • Aumentar corriente: Incrementa ligeramente la corriente del driver (ver punto anterior), pero sin exceder el 1A nominal y vigilando la temperatura.
  • Reducir velocidad/aceleración: En el firmware de tu impresora 3D o en el software CNC, disminuye los valores de velocidad máxima y aceleración para el eje afectado.
  • Revisar mecánica: Desconecta el motor y mueve el eje manualmente. Debe moverse con suavidad y sin resistencia. Lubrica guías, revisa la tensión de las correas (no deben estar excesivamente tensas) y la alineación.
  • Disipación de calor: Asegúrate de que el motor y el driver estén bien ventilados. Si es necesario, añade disipadores de calor al motor o un ventilador al driver.

3. Ruido mecánico excesivo

• Síntoma: El motor produce un ruido fuerte y molesto durante el funcionamiento, más allá del zumbido normal.
• Causa probable:
  • Drivers ruidosos: Algunos drivers (como el A4988) son inherentemente más ruidosos que otros.
  • Acoples desalineados o sueltos: El acople entre el eje del motor y la varilla roscada/polea no está bien ajustado o alineado.
  • Resonancia: El motor está vibrando a una frecuencia que resuena con la estructura de la máquina.
• Solución:
  • Drivers silenciosos: La solución más efectiva es cambiar a drivers TMC (TMC2208, TMC2209, etc.) que operan en modo silencioso (StealthChop).
  • Revisar acoples: Asegúrate de que los acoples estén bien apretados y que el eje del motor esté perfectamente alineado con el componente que acciona. La desalineación puede causar vibraciones y desgaste prematuro.
  • Ajustar microstepping: Experimenta con diferentes configuraciones de microstepping en tu driver. A veces, cambiar de 1/16 a 1/32 puede reducir la resonancia.
  • Amortiguadores de vibración: Puedes instalar amortiguadores de goma entre el motor y el soporte de montaje. Son económicos y muy efectivos para reducir la transmisión de vibraciones a la estructura.

4. El motor gira en la dirección incorrecta

• Síntoma: El eje se mueve en la dirección opuesta a la esperada (por ejemplo, al mover X+ en el software, el eje se mueve hacia X-).
• Causa probable: Los cables de las bobinas del motor están invertidos.
• Solución:
  • Invertir en firmware: La forma más sencilla y recomendada es invertir la dirección del motor en el firmware de tu placa (por ejemplo, en Marlin, busca #define INVERT_X_DIR true y cámbialo a false, o viceversa).
  • Invertir conector: Si tu conector lo permite, puedes girar el conector de 4 pines 180 grados. Esto invierte la dirección de las bobinas.
  • Reorganizar cables: Si no puedes hacer lo anterior, puedes reorganizar los cables de una de las bobinas (por ejemplo, intercambiar los cables 1 y 2, o 3 y 4) en el conector. Esto es más engorroso y solo recomendado si las otras opciones no son viables.

Con estos consejos, la mayoría de los problemas comunes con el motor NEMA 17 TopDirect pueden resolverse rápidamente, permitiéndote disfrutar de un rendimiento óptimo en tus proyectos.

Preguntas frecuentes sobre el motor NEMA 17 TopDirect

¿Es compatible el motor NEMA 17 TopDirect con todas las impresoras 3D?

Sí, este motor es compatible con la gran mayoría de impresoras 3D FDM que utilizan motores paso a paso NEMA 17, como las populares Ender 3, Anet A8, Artillery Sidewinder X1 y Prusa i3. Solo necesitas asegurarte de que tu driver de motor (A4988, DRV8825, TMC2209, etc.) pueda suministrar la corriente nominal de 1A y que el conector de 4 pines sea el estándar JST-XH.

¿Cómo puedo reducir el ruido del motor NEMA 17 TopDirect?

La forma más efectiva de reducir el ruido es instalar drivers de motores paso a paso silenciosos, como los TMC2208 o TMC2209, y configurarlos en modo StealthChop. Además, asegúrate de que las piezas mecánicas que interactúan con el motor estén bien lubricadas y alineadas, y considera usar amortiguadores de vibración de goma entre el motor y su soporte de montaje.

¿Es necesario usar disipadores de calor con este motor NEMA 17?

Si planeas usar el motor en jornadas de trabajo largas (varias horas continuas) o con corrientes cercanas a su máximo de 1A, sí, es muy recomendable. Un disipador de calor ayudará a mantener la temperatura del motor dentro de límites óptimos, prolongando su vida útil y evitando la pérdida de pasos por sobrecalentamiento. Para usos ocasionales o corrientes más bajas, no son estrictamente necesarios, pero siempre son una buena inversión.

¿Dónde puedo comprar el motor NEMA 17 TopDirect y cuánto tarda en llegar a España?

Puedes encontrar el motor NEMA 17 TopDirect en plataformas como AliExpress. Los tiempos de envío a España suelen variar. Si compras a un vendedor con almacén en Europa, podría llegar en 3-7 días. Si el envío es desde China, lo más común es que tarde entre 15 y 30 días, aunque en ocasiones puede extenderse a 45 días. Siempre revisa las opciones de envío y las valoraciones del vendedor antes de comprar.

Conclusión

Después de nuestras exhaustivas pruebas y análisis del datasheet del motor NEMA 17 TopDirect, podemos afirmar con confianza que cumple con su promesa. Es una solución asequible y funcional que ofrece un rendimiento sólido para la gran mayoría de proyectos de impresión 3D y otras aplicaciones DIY que requieren un motor paso a paso de tamaño NEMA 17. Su par de 40 N·cm y su corriente de 1A lo hacen versátil y capaz de manejar las demandas de ejes X, Y, Z y extrusores en impresoras 3D estándar.

Si bien genera un calor moderado con uso prolongado (algo común en motores de esta especificación), este inconveniente se mitiga fácilmente con disipadores. La combinación con drivers silenciosos como los TMC2209 lo transforma en un componente casi inaudible y altamente eficiente. En DunaTech, lo consideramos un componente con una excelente relación calidad-precio, un auténtico «chollo» para quienes buscan optimizar sus costes sin comprometer la fiabilidad. Si estás montando una impresora 3D desde cero, reemplazando un motor defectuoso o simplemente buscando una opción económica y probada, el NEMA 17 TopDirect es una elección que no te defraudará.

— El equipo de DunaTech
