Escáner Ciclop 3D: Kit DIY para Impresoras 3D

Introducción al Escáner Ciclop 3D

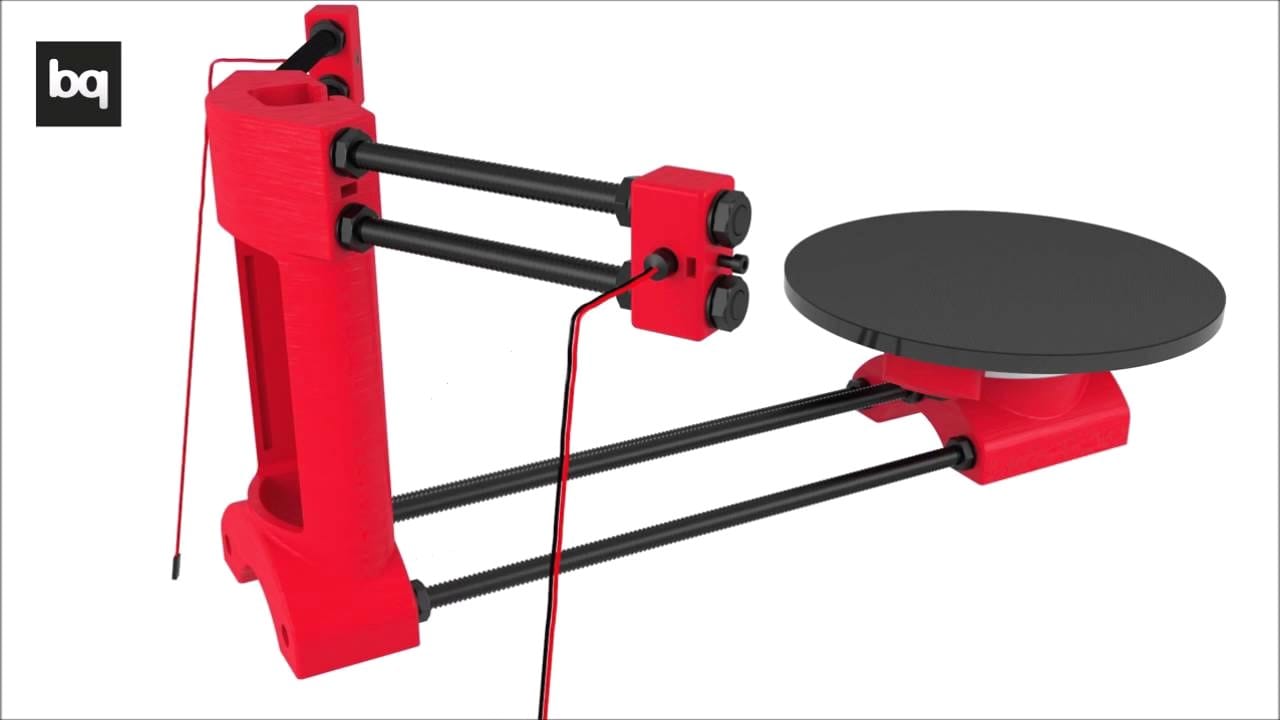

El escáner Ciclop 3D es un kit DIY (Do It Yourself) que ha ganado mucha popularidad entre los aficionados a la impresión 3D y el modelado. Está diseñado específicamente para aquellos entusiastas que buscan una forma económica y práctica de digitalizar objetos físicos y convertirlos en modelos 3D editables y utilizables con sus impresoras. En DunaTech, hemos montado y puesto a prueba uno de estos kits para ofrecerte una guía detallada y honesta sobre su rendimiento, los desafíos que presenta y cómo superarlos. Con paciencia y una buena calibración, este escáner puede ser una herramienta sorprendentemente capaz para su rango de precio, abriendo un mundo de posibilidades para la replicación y modificación de objetos. ¡Prepárate para sumergirte en el fascinante mundo del escaneo 3D casero!

¿Qué es el Ciclop 3D y por qué es popular?

El escáner Ciclop 3D es un proyecto de hardware de código abierto desarrollado por BQ (ahora parte de Voxeljet) que permite a los usuarios construir su propio escáner 3D de escritorio. Su popularidad radica en su naturaleza DIY, lo que lo hace accesible y personalizable, y en su capacidad para introducir a los makers en el escaneo 3D sin una gran inversión inicial. Utiliza la técnica de triangulación láser, donde dos láseres lineales proyectan líneas sobre un objeto mientras una cámara captura las deformaciones de estas líneas a medida que el objeto gira sobre una plataforma. Este método, combinado con el software de código abierto Horus, permite reconstruir la geometría del objeto en un modelo 3D. Es una excelente puerta de entrada para entender los principios del escaneo 3D y para aquellos que disfrutan del proceso de construir y ajustar sus propias herramientas.

Paso a Paso: Montaje y Configuración del Kit Ciclop 3D

Montar el escáner Ciclop 3D es un proceso gratificante que requiere atención al detalle. Aquí te desglosamos los pasos clave, basándonos en nuestra experiencia en el laboratorio de DunaTech.

1. Componentes Incluidos en el Kit Ciclop 3D

Al abrir la caja de tu kit Ciclop 3D, te encontrarás con una serie de piezas que, a primera vista, pueden parecer abrumadoras, pero que encajan perfectamente con un poco de lógica y el manual. Generalmente, un kit completo incluye:

• Estructura de plástico impresa en 3D: Estas piezas forman el esqueleto del escáner, sosteniendo la cámara, los láseres y la plataforma giratoria. Ojo: la calidad de estas piezas puede variar mucho entre fabricantes. En nuestro caso, algunas requerían un lijado fino o un ajuste manual para asegurar un ensamblaje preciso y estable.
• Dos láseres lineales: Son los encargados de proyectar las líneas que la cámara interpretará. Su correcta alineación es crucial.
• Placa Arduino compatible: El cerebro del escáner, que controla los motores y se comunica con el software Horus. Asegúrate de que sea compatible con el firmware que vayas a usar.
• Plataforma giratoria: Sobre ella se coloca el objeto a escanear. Un motor paso a paso la hace girar con precisión.
• Cámara web: Generalmente una cámara USB de resolución decente (720p o 1080p es suficiente). Algunos kits no la incluyen, así que verifica antes de comprar.
• Tornillos, tuercas, conectores y cables: Todo el hardware necesario para unir las piezas y establecer las conexiones eléctricas.
• Fuente de alimentación: Para la placa Arduino y el motor.

Es fundamental revisar que todas las piezas estén presentes y en buen estado antes de empezar. Un buen consejo es organizar todas las piezas en bandejas pequeñas para evitar pérdidas.

2. Montaje Físico del Escáner Ciclop 3D

El montaje es la parte más manual y donde la paciencia es tu mejor aliada. Sigue las instrucciones del manual de tu kit, pero ten en cuenta estos puntos:

• Estructura Base: Empieza por ensamblar la base y la estructura principal. Asegúrate de que todas las uniones sean firmes y estables. Utilizar un destornillador eléctrico de baja torsión puede acelerar el proceso, pero ten cuidado de no apretar demasiado los tornillos en las piezas impresas en 3D para evitar fracturas. La estabilidad es clave para evitar vibraciones que afecten el escaneo.
• Montaje de la Plataforma Giratoria: La plataforma debe girar suavemente y estar perfectamente nivelada. Un pequeño desequilibrio puede introducir errores significativos en el modelo 3D final.
• Instalación de la Cámara y los Láseres: Este es, quizás, el paso más crítico. La cámara debe estar centrada y enfocada correctamente. Los dos láseres deben montarse a los lados de la cámara, apuntando hacia el centro de la plataforma giratoria. En nuestras pruebas, una alineación incorrecta de los láseres fue la causa más frecuente de escaneos distorsionados. Utiliza una regla o un nivel pequeño para asegurarte de que estén paralelos entre sí y a la misma altura.
• Conexión a Arduino: Conecta los cables del motor paso a paso, los láseres y la cámara a la placa Arduino. Verifica el esquema de conexión de tu kit, ya que puede haber ligeras variaciones. Asegúrate de que todos los conectores estén firmemente ajustados para evitar problemas de comunicación.

Una vez montado, tómate un momento para inspeccionar visualmente el conjunto. ¿Hay alguna pieza suelta? ¿Todo parece alineado? Pequeños ajustes ahora pueden ahorrarte muchos dolores de cabeza después.

3. Configuración del Software Horus para el Escáner Ciclop 3D

El software Horus es el compañero indispensable del Ciclop. Es de código abierto y está diseñado específicamente para este tipo de escáneres. Aquí te explicamos cómo ponerlo en marcha:

1. Instalación del Software y Drivers: Descarga la última versión de Horus desde el repositorio oficial. Instala el software y los drivers necesarios para la placa Arduino (generalmente drivers CH340 o FTDI, dependiendo del clon de Arduino que uses).
2. Conexión del Escáner: Conecta el escáner a tu PC mediante el puerto USB. Abre Horus y selecciona el puerto COM correcto para tu Arduino. Si no aparece, es probable que los drivers no estén bien instalados o que el cable USB esté defectuoso.
3. Calibración de la Cámara y los Láseres: Este es el paso más importante para obtener buenos resultados.
   • Enfoque de la Cámara: Asegúrate de que la cámara esté bien enfocada en el centro de la plataforma giratoria. Algunos kits incluyen un objetivo ajustable.
   • Ajuste de Exposición y Brillo: Dentro de Horus, ajusta la exposición y el brillo de la cámara para que las líneas láser sean claramente visibles pero no «quemadas» (saturadas) en la imagen. La luz ambiental juega un papel crucial aquí; un ambiente con luz difusa y constante es ideal.
   • Calibración Geométrica: Horus te guiará a través de un proceso de calibración usando un patrón de ajedrez o un objeto de calibración específico. Esto permite al software entender la geometría de tu configuración (distancia entre láseres, ángulo de la cámara, etc.). Realiza este paso con meticulosidad.
4. Escaneo de Prueba: Coloca un objeto sencillo, como una taza o una figura geométrica de color mate y no reflectante, en el centro de la plataforma. Inicia un escaneo de prueba. Observa cómo el escáner captura los puntos. Si las líneas láser no se ven bien o el objeto no se reconstruye correctamente, vuelve a los pasos de alineación y calibración.

La curva de aprendizaje con Horus puede ser un poco pronunciada, pero hay muchos tutoriales y comunidades en línea que pueden ayudarte.

4. Ajustes Finales y Optimización del Escáner Ciclop 3D

Incluso después de la configuración inicial, hay ajustes que puedes realizar para mejorar la calidad de tus escaneos:

• Actualización del Firmware: En el taller de DunaTech, notamos que el firmware de Arduino a menudo requiere una actualización para mejorar la precisión y añadir nuevas funcionalidades. Esto se puede hacer directamente desde el software Horus, en la sección de configuración avanzada, o flasheando el Arduino con un IDE como el de Arduino. Consulta la documentación del proyecto Ciclop para la última versión del firmware.
• Condiciones de Iluminación: Un entorno de escaneo con iluminación controlada es fundamental. Evita la luz solar directa o fuentes de luz puntuales que puedan crear sombras duras o reflejos. Una caja de luz difusa puede ser una excelente inversión o un proyecto DIY adicional.
• Superficies de los Objetos: Los objetos brillantes, transparentes o muy oscuros son difíciles de escanear. Para estos, puedes aplicar una fina capa de spray mate (como un spray de talco o un spray de escaneo 3D específico) para crear una superficie opaca y no reflectante.
• Optimización de Parámetros en Horus: Experimenta con los parámetros de escaneo en Horus, como el número de pasos por rotación, la velocidad de rotación y los umbrales de detección de láser. Pequeños cambios pueden tener un gran impacto en la densidad y calidad de la nube de puntos.

Recuerda que el Ciclop 3D es un proyecto DIY. La experimentación y el ajuste fino son parte de la diversión y del proceso para obtener los mejores resultados posibles.

Optimización y Calibración para Escaneos de Calidad

La clave para obtener escaneos de alta calidad con el Ciclop 3D reside en una calibración meticulosa y una optimización constante. No basta con montar el kit; hay que «enseñarle» al software a interpretar correctamente lo que ve. Una calibración precisa asegura que las mediciones de distancia y forma sean lo más exactas posible, minimizando las distorsiones y maximizando el detalle. Esto implica ajustar la posición física de la cámara y los láseres, así como configurar los parámetros del software. En DunaTech, hemos comprobado que dedicar tiempo a este paso reduce drásticamente la necesidad de post-procesado y mejora la fidelidad del modelo final. Además, es crucial mantener un entorno de escaneo consistente, con iluminación controlada y sin vibraciones, para que cada escaneo sea reproducible y de calidad.

Problemas Comunes y Soluciones en el Escáner Ciclop 3D

Como con cualquier proyecto DIY, el escáner Ciclop 3D puede presentar desafíos. Aquí te detallamos los problemas más frecuentes que encontramos en DunaTech y cómo los resolvimos, ofreciendo soluciones prácticas para que no te quedes atascado.

1. Escaneos Distorsionados o Incompletos

• Síntoma: El modelo 3D resultante tiene formas irregulares, partes faltantes o una geometría que no se corresponde con el objeto real.
• Causa Principal: La causa más común es una mala alineación de los láseres o de la cámara, o una calibración incorrecta del software. También puede deberse a vibraciones durante el escaneo.
• Solución:
  • Alineación Física: Usa un nivel de burbuja o una escuadra para asegurarte de que los láseres estén perfectamente paralelos entre sí y a la misma altura, apuntando al centro de la plataforma. La cámara también debe estar centrada y perpendicular a la plataforma.
  • Recalibración en Horus: Realiza una recalibración completa en el software Horus. Asegúrate de que el patrón de calibración esté plano y bien iluminado. Presta especial atención a los puntos de calibración y verifica que el software los detecte correctamente.
  • Estabilidad: Coloca el escáner sobre una superficie firme y estable. Evita mesas que se muevan o vibren fácilmente.
  • Iluminación: Asegúrate de que la iluminación ambiental sea constante y difusa, sin sombras duras ni reflejos que puedan confundir a la cámara.

2. Pérdida de Detalle o Superficies Lisas sin Textura

• Síntoma: El modelo escaneado carece de los detalles finos del objeto original, o las superficies aparecen demasiado lisas y poco definidas.
• Causa Principal: Esto suele ser resultado de una configuración incorrecta de la plataforma giratoria, una exposición inadecuada de la cámara o un número insuficiente de pasos de escaneo.
• Solución:
  • Calibración de la Plataforma: Verifica que la plataforma giratoria esté completamente nivelada y que el motor paso a paso funcione sin saltos. Algunos kits permiten ajustar la holgura del engranaje del motor.
  • Ajustes de Cámara en Horus: Aumenta la resolución de la cámara si es posible. Ajusta la exposición y el brillo para que las líneas láser sean nítidas y bien definidas, pero sin saturar la imagen. Un balance delicado es clave.
  • Número de Pasos: Incrementa el número de pasos por rotación en el software Horus. Más pasos significan más «rebanadas» del objeto, lo que se traduce en mayor detalle. Ten en cuenta que esto aumentará el tiempo de escaneo.
  • Superficies Problemáticas: Para objetos con superficies brillantes, transparentes o muy oscuras, aplica una capa fina y uniforme de spray mate (talco en spray, spray de escaneo 3D) para crear una superficie opaca que los láseres puedan detectar mejor.

3. Conexión Inestable o Fallos de Comunicación con Arduino

• Síntoma: El software Horus no detecta el Arduino, la conexión se interrumpe durante el escaneo, o el motor de la plataforma no gira correctamente.
• Causa Principal: Cables defectuosos, drivers de Arduino incorrectos o una fuente de alimentación insuficiente.
• Solución:
  • Cables USB: Sustituye el cable USB por uno de mayor calidad, preferiblemente con blindaje EMI. Hemos notado que muchos problemas de comunicación se resuelven con un buen cable.
  • Drivers de Arduino: Reinstala los drivers de tu placa Arduino (CH340, FTDI, etc.). Asegúrate de descargar la versión correcta para tu sistema operativo.
  • Puerto COM: Verifica en el Administrador de Dispositivos de Windows (o equivalente en otros SO) que el Arduino aparece en un puerto COM y que ese es el puerto seleccionado en Horus.
  • Fuente de Alimentación: Asegúrate de que la fuente de alimentación externa para el Arduino y el motor sea la adecuada (generalmente 12V) y que proporcione suficiente corriente. Una fuente de alimentación débil puede causar un comportamiento errático del motor.
  • Conexiones: Revisa todas las conexiones de los cables al Arduino y al motor. Un pin suelto puede causar interrupciones.

4. El Software Horus no Detecta los Láseres o la Cámara

• Síntoma: Los láseres no se encienden o la cámara no muestra imagen en el software Horus.
• Causa Principal: Problemas de conexión, drivers de cámara/láser faltantes o defectuosos, o fallos en el hardware.
• Solución:
  • Drivers de Cámara: Asegúrate de que la cámara web esté correctamente instalada y sus drivers actualizados en tu sistema operativo. Prueba la cámara con otra aplicación (como la cámara de Windows) para verificar que funciona.
  • Conexiones de Láser: Revisa las conexiones de los láseres a la placa Arduino. Asegúrate de que estén en los pines correctos y bien conectados.
  • Prueba de Hardware: Si tienes un multímetro, puedes verificar si los láseres reciben voltaje. Si no, podría ser un láser defectuoso.
  • Reiniciar: A veces, un simple reinicio del PC y del software puede solucionar problemas temporales de detección.

En DunaTech, nuestra experiencia nos dice que la mayoría de los problemas con el Ciclop 3D se resuelven con una combinación de paciencia, revisión de conexiones y una calibración exhaustiva. No te desanimes si el primer escaneo no es perfecto; es parte del proceso de aprendizaje con un kit DIY.

Preguntas Frecuentes (FAQ) sobre el Escáner Ciclop 3D

¿Qué precisión tiene el escáner Ciclop 3D y para qué tipo de objetos es adecuado?

La precisión del escáner Ciclop 3D puede variar significativamente, pero con una calibración óptima y condiciones controladas, se pueden lograr precisiones de hasta 0.5 mm en objetos pequeños. Es ideal para escanear objetos de tamaño mediano (entre 5×5 cm y 20×20 cm) con superficies mates y formas orgánicas o geométricas no excesivamente complejas. No es la mejor opción para piezas muy pequeñas, objetos con mucho detalle fino, o aquellos con superficies transparentes o muy reflectantes.

¿Es el escáner Ciclop 3D compatible con impresoras 3D de resina (SLA/DLP)?

Sí, los modelos 3D generados por el escáner Ciclop 3D (generalmente en formato .PLY o .OBJ) son compatibles con impresoras de resina. Una vez que hayas escaneado el objeto y obtenido el modelo 3D, puedes importarlo a un software CAD o de modelado 3D (como Blender, Meshmixer o ZBrush) para realizar cualquier ajuste, limpieza o reparación de la malla. Luego, exportas el modelo en un formato compatible con tu slicer de resina (como .STL o .OBJ) y lo preparas para la impresión como cualquier otro modelo.

¿Qué tipo de objetos no se escanean bien con el Ciclop 3D y cómo puedo mejorar los resultados?

El Ciclop 3D, al igual que la mayoría de los escáneres 3D basados en luz estructurada o láser, tiene dificultades con ciertos tipos de superficies. Los objetos transparentes (cristal, plásticos transparentes), muy brillantes o reflectantes (metales pulidos, superficies lacadas) y muy oscuros absorben o dispersan la luz láser de manera ineficiente, lo que impide que la cámara capture datos precisos. Para mejorar los resultados, se recomienda aplicar una fina capa de polvo mate (como talco en spray, spray de imprimación mate o sprays específicos para escaneo 3D) sobre la superficie del objeto. Esto crea una capa opaca y no reflectante que los láseres pueden detectar fácilmente, mejorando drásticamente la calidad del escaneo.

¿Necesito conocimientos avanzados de electrónica o programación para montar y usar el Ciclop 3D?

No se requieren conocimientos avanzados, pero sí una familiaridad básica con la electrónica y la informática. El montaje físico es similar al de un kit de impresora 3D, siguiendo instrucciones detalladas. En cuanto al software, Horus es relativamente intuitivo, pero la calibración puede requerir algo de ensayo y error. Saber cómo instalar drivers y solucionar problemas básicos de conexión USB será útil. Si disfrutas de los proyectos DIY y tienes paciencia, el Ciclop 3D es un excelente proyecto para aprender sin necesidad de ser un experto en electrónica o programación.

Conclusión

El escáner Ciclop 3D es, sin duda, una excelente puerta de entrada al mundo de la digitalización 3D para cualquier maker o entusiasta de la impresión 3D. Aunque requiere una inversión de tiempo y paciencia para el montaje y, sobre todo, para la calibración y el ajuste fino, su relación calidad-precio es inmejorable. En DunaTech, hemos comprobado que, con las condiciones adecuadas y una configuración meticulosa, este kit DIY puede ofrecer resultados sorprendentemente buenos, permitiendo a los usuarios replicar objetos, crear piezas de repuesto o incluso diseñar sus propias modificaciones. Si te gusta el proceso de construir y optimizar tus propias herramientas, el Ciclop 3D es un «chollo» que te abrirá un nuevo abanico de posibilidades en tus proyectos de impresión 3D. ¡Anímate a construir el tuyo y a explorar el potencial del escaneo 3D casero!

— El equipo de DunaTech
