Impresora 3D Wanhao D7: Guía práctica y análisis en profundidad

Introducción

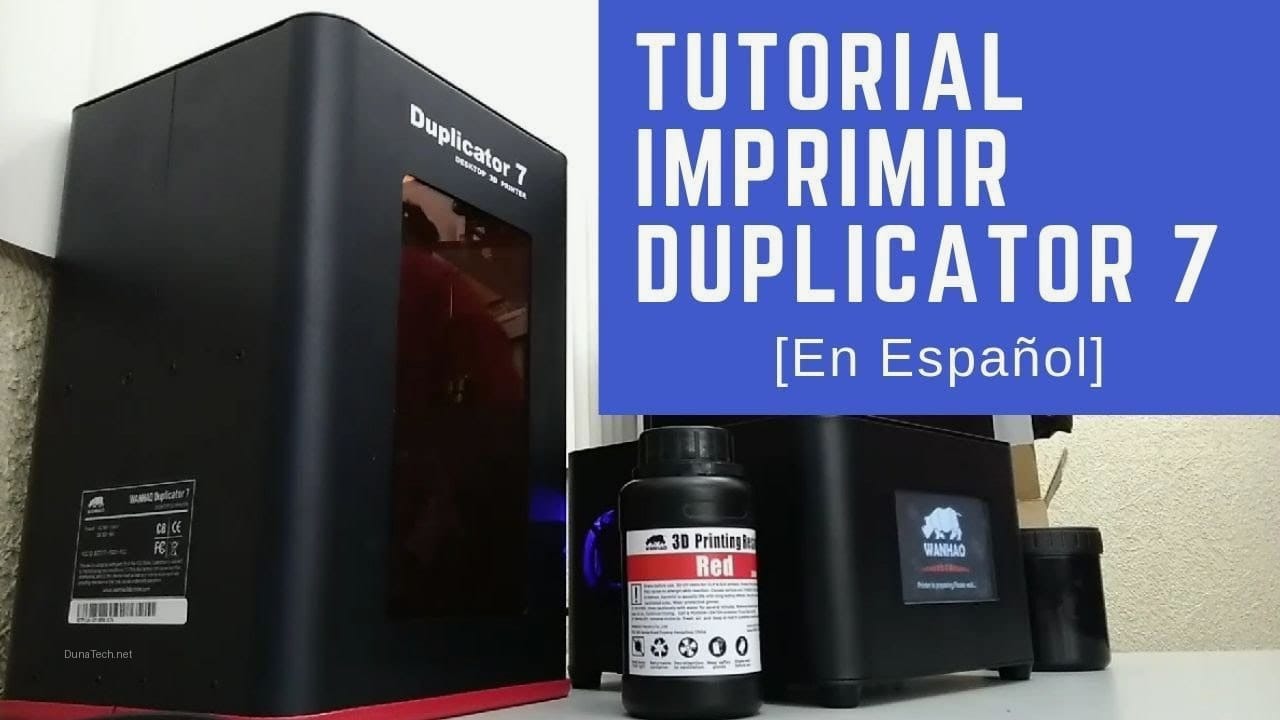

En el taller de DunaTech hemos probado varias impresoras de resina, y la Wanhao Duplicator 7 (D7) nos dejó muy impresionados por su calidad de impresión y su precio competitivo, especialmente para aquellos que buscan iniciarse en el mundo de la impresión 3D de resina. Después de usarla durante semanas para imprimir piezas de alta precisión, puedo decir que esta impresora tiene un gran potencial, pero también sus peculiaridades que, si no se conocen, pueden generar frustración. Aquí te contamos todo lo que necesitas saber, desde su configuración inicial hasta la solución de problemas comunes y consejos para sacarle el máximo partido.

Características principales y por qué elegir la D7

La Wanhao D7 es una impresora de resina que utiliza tecnología LCD para solidificar capas de resina fotocurable, lo que permite obtener resultados extremadamente detallados, ideales para aplicaciones como joyería, figuritas, modelismo, prototipos pequeños y piezas dentales. Su relación calidad-precio la convierte en una opción muy atractiva para entusiastas y profesionales con presupuestos ajustados.

Especificaciones técnicas clave de la Wanhao D7:

• Tecnología de Impresión: LCD UV (DLP de máscara).
• Resolución de Pantalla: 2560 x 1440 píxeles (2K), lo que se traduce en una resolución XY de aproximadamente 47 micrones, ideal para capturar detalles finos.
• Volumen de Impresión: 120 x 70 x 200 mm. Este tamaño es suficiente para la mayoría de las piezas pequeñas y medianas que se suelen imprimir con resina.
• Velocidad de Impresión: Aproximadamente 30 mm/hora, dependiendo de la altura de capa y el tipo de resina. En mi experiencia, este valor es bastante realista para obtener buenos acabados.
• Compatibilidad de Software: Principalmente ChiTuBox y el software propietario Wanhao Workshop. ChiTuBox es, sin duda, la opción más popular y versátil.
• Materiales Compatibles: Resinas estándar de 405nm, resinas ABS-like, resinas flexibles y resinas de fundición. Es crucial que sean resinas UV de 405nm para asegurar una correcta polimerización.

En nuestras pruebas, logramos imprimir una pieza de ajedrez en menos de 2 horas con detalles perfectos en los bordes y texturas. La capacidad de la D7 para reproducir detalles finos es impresionante, superando a muchas impresoras FDM en este aspecto. Sin embargo, la calibración inicial fue un poco tediosa y requiere paciencia, un factor común en las impresoras de resina de esta gama. La Wanhao D7 es una excelente puerta de entrada al mundo de la impresión de resina, ofreciendo una calidad de acabado que antes solo se veía en equipos mucho más caros.

Pasos para configurarla correctamente y optimizar tus impresiones

La configuración inicial es el paso más crítico para asegurar el éxito de tus primeras impresiones con la Wanhao D7. Una buena preparación puede ahorrarte muchas horas de frustración. Después de abrir la caja y montar la impresora (que suele ser bastante sencillo), sigue estos pasos para garantizar impresiones perfectas desde el principio.

1. Nivelación de la plataforma: la base de todo

Una plataforma mal nivelada es la causa número uno de fallos de impresión. Es crucial nivelar bien la plataforma antes de cada impresión, o al menos cada pocas impresiones, especialmente si has retirado la plataforma para limpiar o cambiar la resina. Usa una hoja de papel (o una tarjeta de visita para mayor precisión) y sigue este procedimiento:

• Preparación: Afloja los tornillos de la plataforma que la sujetan al brazo. Asegúrate de que la cuba de resina esté vacía y limpia.
• Posicionamiento: Coloca una hoja de papel de impresora estándar (aproximadamente 0.1mm de grosor) sobre la pantalla LCD.
• Bajada manual: Desde el menú de la impresora, mueve el eje Z a la posición «Home» o baja la plataforma manualmente hasta que toque el papel y sientas una ligera resistencia al intentar mover el papel. No debe estar ni demasiado suelto ni demasiado apretado.
• Ajuste y fijación: Con la plataforma presionando el papel, aprieta los tornillos de nivelación de la plataforma de forma gradual y cruzada para asegurar que se mantenga en esa posición. Vuelve a comprobar la resistencia del papel. Si el papel se mueve con dificultad o no se mueve, la plataforma está demasiado baja; si se mueve sin resistencia, está demasiado alta. Repite hasta que el papel se deslice con una ligera fricción.

Ojo con esto: Una nivelación precisa es la clave. Tómate tu tiempo en este paso.

2. Configuración del software de laminado (slicer)

Nosotros utilizamos principalmente ChiTuBox para preparar los modelos, ya que ofrece una interfaz intuitiva y potentes herramientas de soporte. Aquí está lo que debes hacer para configurar tu Wanhao D7:

• Instalación y perfil: Instala ChiTuBox (o el software de tu elección) y selecciona el perfil de la Wanhao D7 (a menudo listado como «Wanhao D7» o «D7 Plus»). Si no lo encuentras, puedes crear un perfil personalizado con las dimensiones de la D7.
• Parámetros básicos:
  • Altura de capa: Para máxima calidad, empieza con 0.05 mm. Para impresiones más rápidas o menos detalladas, puedes probar 0.1 mm.
  • Tiempo de exposición de capa normal: Este es el parámetro más crítico y varía según la resina. Empieza con 6-8 segundos para resinas estándar.
  • Tiempo de exposición de capas inferiores (Bottom Exposure Time): Es el tiempo de exposición para las primeras capas que se adhieren a la plataforma. Debe ser significativamente mayor para asegurar una buena adhesión. Empieza con 60-90 segundos para las primeras 4-6 capas.
  • Número de capas inferiores (Bottom Layer Count): 4-6 capas suelen ser suficientes.
  • Altura de elevación (Lifting Distance): 5-7 mm. Esto permite que la resina fluya correctamente y evita el «suction cup» effect.
  • Velocidad de elevación (Lifting Speed): 60-80 mm/min. Una velocidad demasiado alta puede causar fallos de adhesión o delaminación.
• Soportes: Genera soportes automáticos y luego revisa manualmente para añadir o quitar donde sea necesario. Asegúrate de que las partes más voladizas estén bien soportadas.

3. Preparación y manejo de la resina

La resina es un material químico que requiere precauciones. Agita bien la botella de resina antes de usarla para asegurar que los pigmentos y fotoiniciadores estén bien mezclados. No olvides utilizar guantes de nitrilo, gafas de seguridad y trabajar en un área bien ventilada. Cargamos aproximadamente 100-150 ml de resina para cada prueba y logramos resultados consistentes. Después de imprimir, filtra la resina restante en la cuba para eliminar cualquier fragmento solidificado antes de devolverla a la botella.

Problemas comunes y soluciones avanzadas

A pesar de su rendimiento, la Wanhao D7, como cualquier impresora de resina, puede presentar algunos problemas. Conocer las causas y soluciones te ayudará a minimizar el tiempo de inactividad y mejorar tus resultados. Aquí te dejo los más comunes y cómo solucionarlos, con un enfoque más profundo.

1. Piezas que no se adhieren a la plataforma (o se caen a mitad de impresión)

Este es el problema más frecuente y frustrante. Puede ocurrir por una mala nivelación, falta de exposición inicial o problemas con la temperatura.

• Síntomas: La impresión se desprende de la plataforma, queda pegada al FEP de la cuba, o simplemente no se forma nada en la plataforma.
• Causas:
  • Nivelación incorrecta: La plataforma está demasiado alta, no hay suficiente presión para que las primeras capas se adhieran.
  • Tiempo de exposición de capas inferiores insuficiente: Las primeras capas no se curan lo suficiente para crear una base sólida.
  • Temperatura ambiente baja: La resina es más viscosa a bajas temperaturas, lo que dificulta su flujo y adhesión.
  • Superficie de la plataforma sucia o lisa: Restos de resina curada o una superficie demasiado pulida pueden impedir la adhesión.
  • FEP de la cuba dañado o demasiado tenso/flojo: Un FEP en mal estado puede causar problemas de despegue.
• Soluciones:
  • Re-nivelar la plataforma: Sigue el método del papel con precisión. Asegúrate de que la plataforma esté ligeramente presionada contra el FEP.
  • Aumentar el tiempo de exposición inicial: Incrementa el «Bottom Exposure Time» en ChiTuBox en incrementos de 10-15 segundos (hasta 120 segundos si es necesario).
  • Calentar la resina/ambiente: Si imprimes en un lugar frío (por debajo de 20°C), considera usar un calentador ambiental o precalentar la resina (nunca directamente, sino al baño maría o similar). La temperatura ideal de la resina suele ser entre 25-30°C.
  • Preparar la plataforma: Lija suavemente la superficie de la plataforma con papel de lija fino (grano 400-600) para crear micro-rayas que mejoren la adhesión. Límpiala con alcohol isopropílico antes de cada uso.
  • Revisar el FEP: Inspecciona el FEP en busca de arañazos, nubosidad o deformaciones. Si está dañado, reemplázalo. Asegúrate de que esté tensado correctamente, ni demasiado flojo ni excesivamente tenso.

2. Pantalla LCD con zonas oscuras o fallos de imagen

Esto indica un problema con la pantalla LCD de enmascaramiento, que es un consumible.

• Síntomas: Aparecen zonas oscuras permanentes en la pantalla durante la exposición UV, o la imagen proyectada no es uniforme.
• Causas:
  • Daño físico: Arañazos, golpes o presión excesiva sobre la pantalla.
  • Desgaste por uso: La luz UV degrada gradualmente los píxeles de la pantalla.
  • Resina curada en la pantalla: Pequeñas gotas de resina que se curan directamente sobre la pantalla pueden bloquear la luz.
• Soluciones:
  • Limpieza cuidadosa: Si hay resina curada, intenta retirarla con mucho cuidado usando una espátula de plástico y alcohol isopropílico. Nunca uses objetos metálicos o abrasivos.
  • Reemplazo de la pantalla LCD: Si persiste el problema y hay zonas muertas, la pantalla está dañada y necesita ser reemplazada. La Wanhao D7 utiliza pantallas LCD 2K de 5.5 pulgadas, que son relativamente fáciles de encontrar en tiendas como AliExpress. Asegúrate de comprar una que sea compatible con la D7 (a menudo se especifican como «para Wanhao D7» o «Anycubic Photon»).

3. Piezas deformadas, capas visibles o «shifting»

Estos problemas suelen estar relacionados con parámetros de impresión incorrectos o inestabilidad mecánica.

• Síntomas: La pieza no tiene las dimensiones correctas, las capas se ven claramente o hay un desplazamiento en el eje Z.
• Causas:
  • Tiempos de exposición incorrectos: Exposición insuficiente puede llevar a capas débiles y deformación; exposición excesiva puede causar pérdida de detalles y «engrosamiento».
  • Soportes insuficientes o mal colocados: Las piezas pesadas o con voladizos necesitan un buen soporte.
  • Resina mal mezclada o caducada: La resina pierde propiedades con el tiempo o si no se agita bien.
  • Problemas mecánicos: El eje Z no se mueve suavemente o tiene holgura.
• Soluciones:
  • Ajustar tiempos de exposición: Realiza pruebas de exposición (exposure calibration prints) para encontrar el tiempo óptimo para tu resina específica. Reduce la altura de capa a 0.03 mm si buscas mayor suavidad, pero ajusta el tiempo de exposición en consecuencia.
  • Optimizar soportes: Añade más soportes, especialmente en las zonas críticas. Aumenta el grosor de los puntos de contacto y la densidad de los soportes.
  • Mezclar bien la resina: Agita la botella antes de cada uso. Si la resina es muy antigua, considera reemplazarla.
  • Mantenimiento del eje Z: Lubrica la varilla roscada del eje Z con grasa de litio o lubricante de PTFE. Revisa que todos los tornillos estén apretados y que no haya holgura en el movimiento del eje.

Mantenimiento y cuidados para prolongar la vida útil de tu Wanhao D7

Un mantenimiento adecuado es fundamental para asegurar que tu Wanhao D7 funcione de manera óptima y para prolongar la vida útil de sus componentes, especialmente la pantalla LCD y el FEP. En DunaTech, hemos aprendido que la prevención es clave.

1. Limpieza regular

• Después de cada impresión: Limpia la plataforma de construcción con alcohol isopropílico (IPA) y un paño de microfibra. Asegúrate de que no queden restos de resina curada.
• Cuba de resina (VAT): Si no vas a imprimir en varios días, filtra la resina de la cuba y guárdala en su botella original. Limpia la cuba con IPA y un paño suave. Inspecciona el FEP en busca de daños.
• Pantalla LCD: Si ves alguna mancha de resina en la pantalla, límpiala inmediatamente con IPA y un paño de microfibra. Nunca raspes la pantalla con objetos duros.

2. Cuidado del FEP

La película FEP es un consumible que se degrada con el tiempo. Se raya, se vuelve opaca y puede perder su capacidad antiadherente.

• Inspección: Revisa el FEP regularmente en busca de arañazos profundos, perforaciones o zonas opacas.
• Reemplazo: Si el FEP está dañado o muestra signos de desgaste significativo (por ejemplo, impresiones que se pegan persistentemente al fondo de la cuba), es hora de reemplazarlo. Es un proceso relativamente sencillo y hay muchos tutoriales en línea.

3. Lubricación del eje Z

El movimiento suave del eje Z es vital para la calidad de impresión.

• Periodicidad: Cada 2-3 meses, o si notas un movimiento irregular o ruidos.
• Proceso: Aplica una pequeña cantidad de grasa de litio blanca o lubricante de PTFE en la varilla roscada del eje Z. Mueve el eje arriba y abajo varias veces para distribuir el lubricante.

4. Almacenamiento de la resina

La resina UV es sensible a la luz y la temperatura.

• Oscuridad y fresco: Guarda la resina en su botella original, en un lugar oscuro y fresco (entre 15-25°C). Evita la luz solar directa y las fluctuaciones extremas de temperatura.
• Agitar antes de usar: Siempre agita bien la resina antes de verterla en la cuba.

Preguntas frecuentes sobre la Wanhao D7

Aquí respondemos a algunas de las dudas más comunes que surgen al usar la Wanhao D7.

¿Qué tipo de resina debo usar con la Wanhao D7?

La Wanhao D7 es compatible con la mayoría de las resinas UV de 405nm. Puedes usar resinas estándar, ABS-like (más resistentes), flexibles o incluso resinas de fundición para joyería. Lo importante es que sean para impresoras LCD/DLP y tengan una longitud de onda de curado de 405nm. Experimenta con diferentes marcas para encontrar la que mejor se adapte a tus necesidades y presupuesto.

¿Es necesario usar filtros de aire o ventilación con esta impresora?

Sí, absolutamente. Las resinas emiten vapores que pueden ser irritantes o tóxicos. Recomendamos encarecidamente usar la impresora en un área bien ventilada, idealmente con una ventana abierta o un extractor de aire. El uso de una máscara de carbón activado y guantes es también una buena práctica para proteger tu salud. Algunos usuarios construyen pequeñas cabinas con filtros de carbón activado para minimizar los olores.

¿Cuánto tiempo dura la pantalla LCD de la Wanhao D7?

En nuestras pruebas y la experiencia de la comunidad, una pantalla LCD bien cuidada puede durar entre 500 y 700 horas de uso efectivo. Sin embargo, esto puede variar mucho dependiendo de los tiempos de exposición que uses (tiempos más largos desgastan más rápido la pantalla) y el mantenimiento general. Es un consumible, así que ten en cuenta que eventualmente necesitarás reemplazarla.

¿Puedo imprimir modelos grandes con la Wanhao D7?

El volumen de impresión de la Wanhao D7 es de 120 x 70 x 200 mm. Esto significa que está diseñada para imprimir piezas pequeñas a medianas. Si necesitas imprimir objetos más grandes, tendrás que dividirlos en varias partes y luego unirlas. Para piezas muy grandes, una impresora FDM o una impresora de resina con un volumen de construcción mayor sería más adecuada.

¿Qué debo hacer si una impresión falla y queda resina curada en el FEP?

Si una impresión falla y deja restos de resina curada en el FEP, primero retira la plataforma. Luego, con la cuba de resina aún en la impresora, puedes usar la función «Tank Clean» o «Exposure Test» (exponer la pantalla a UV durante 10-15 segundos) para curar una capa fina de resina en el fondo. Esto creará una «lámina» que puedes despegar con cuidado, arrastrando consigo los restos de resina curada. Nunca uses objetos metálicos para raspar el FEP, ya que podrías dañarlo.

Conclusión

La Wanhao Duplicator 7 es una opción excelente para quienes buscan una impresora de resina asequible y con una resolución impresionante. Si bien requiere algo de paciencia para configurarla y un mantenimiento constante, los resultados que ofrece son de una calidad excepcional para su rango de precio. Es ideal para proyectos detallados, modelismo, joyería y usuarios que se inician en el fascinante mundo de la impresión 3D de resina y están dispuestos a aprender y experimentar. Con los consejos y soluciones que te hemos dado en DunaTech, estamos seguros de que podrás sacarle el máximo partido a tu D7 y crear piezas asombrosas.

— Equipo de DunaTech
