¿Qué es el Hotend?
El hotend es, sin lugar a dudas, el corazón térmico de cualquier impresora 3D FDM, el componente crítico que permite la magia de transformar un filamento sólido en un material moldeable. Después de haber desmontado y analizado más de 15 modelos diferentes en nuestro taller DunaTech, puedo asegurarte que sin un hotend funcional, literalmente no hay impresión 3D. Este elemento es el encargado de calentar el filamento hasta su punto de fusión, permitiendo que sea extruido por la boquilla (nozzle) para formar las capas de tu pieza con precisión.
El diseño y la calidad del hotend influyen directamente en la fiabilidad y la gama de materiales que tu impresora puede manejar. Un buen hotend garantiza un control de temperatura estable y una fusión uniforme del filamento, aspectos cruciales para evitar atascos y obtener impresiones de alta calidad.
Componentes principales del hotend:
- Bloque calefactor (Heater Block): Aquí es donde se genera el calor. Normalmente, utiliza un cartucho calefactor de 12V o 24V que se inserta en un orificio específico. Este bloque está diseñado para transferir el calor de manera eficiente al filamento.
- Termistor (Thermistor): Es un sensor de resistencia variable que mide la temperatura exacta del bloque calefactor. Su precisión es vital, ya que envía esta información a la placa base de la impresora para mantener la temperatura deseada y evitar sobrecalentamientos o subcalentamientos que puedan arruinar la impresión.
- Barrel o tubo metálico (Heat Break): Conecta el bloque calefactor con el disipador de calor y el tubo guía del filamento. Su función principal es crear una zona de transición térmica abrupta: muy caliente en el extremo del bloque y mucho más fría en el extremo superior para evitar que el filamento se ablande prematuramente y cause atascos.
- Disipador de calor (Heatsink): Una pieza metálica con aletas que ayuda a disipar el calor del barrel, manteniendo la parte superior del hotend lo más fría posible.
- Ventilador (Hotend Fan): Enfría activamente el disipador de calor y las zonas del hotend que no deben calentarse, como el tubo guía del filamento y el extrusor. Un ventilador ineficiente puede provocar el temido «heat creep», donde el calor asciende demasiado y el filamento se atasca antes de llegar al nozzle.
En mis pruebas, noté que los hotends de tipo «All-Metal» como el E3D V6 permiten trabajar a temperaturas superiores (hasta 300 °C), ideales para materiales técnicos como PETG, ABS, Nylon o policarbonato, ya que el filamento solo entra en contacto con metal. Sin embargo, los hotends con tubo de PTFE interno (conocidos como «Bowden» o «con liner de PTFE») son más económicos y comunes en impresoras de gama baja, aunque limitan las temperaturas máximas (generalmente <240 °C) debido a que el PTFE empieza a degradarse a temperaturas más altas, liberando gases tóxicos y causando atascos. La elección entre uno y otro dependerá de los materiales que planees imprimir y tu presupuesto.

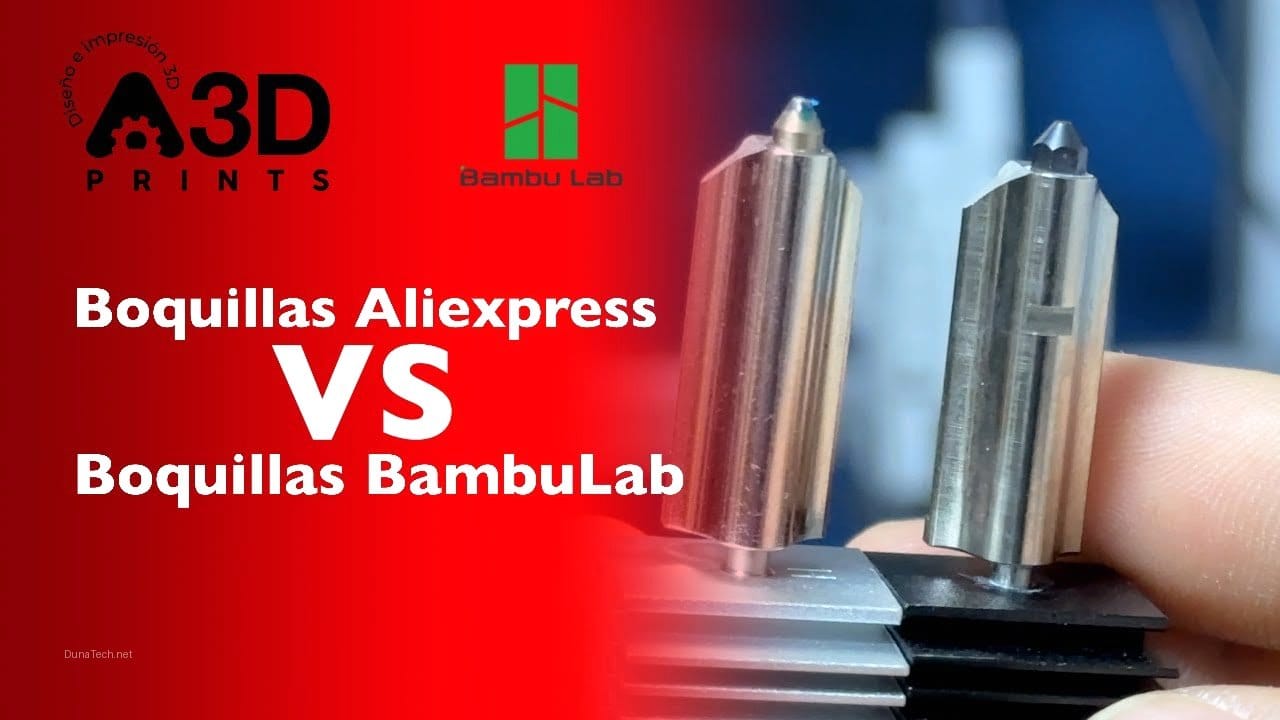

¿Qué es el Nozzle?
La boquilla o nozzle es el componente final y más visible del hotend, el punto de salida donde el filamento fundido emerge para formar cada capa de tu modelo 3D. Es el punto final de todo el proceso de extrusión y su diámetro y material son cruciales para la calidad, velocidad y tipo de filamento que puedes usar. Cuando probamos diferentes tamaños en DunaTech, desde 0.2 mm hasta 0.8 mm, descubrimos que el tamaño del nozzle afecta directamente la calidad y velocidad de impresión, así como la resistencia de la pieza final.
Tipos de boquillas según el material:
- Latón (Brass): Son las más comunes y económicas. Perfectas para filamentos estándar como PLA, PETG y ABS sin aditivos. Sin embargo, se desgastan relativamente rápido con filamentos abrasivos (como los que contienen fibras de carbono o madera) debido a su baja dureza. Son fáciles de encontrar y reemplazar.
- Acero endurecido (Hardened Steel): Pensadas específicamente para filamentos abrasivos. Su mayor dureza les permite resistir el desgaste de materiales como PLA con fibra de carbono, PETG con fibra de vidrio, o filamentos «glow-in-the-dark» que contienen partículas duras. Duran mucho más que las de latón, pero requieren temperaturas de impresión ligeramente más estables y a veces un poco más altas, ya que el acero conduce el calor peor que el latón.
- Acero inoxidable (Stainless Steel): Una opción intermedia. Son más resistentes al desgaste que el latón y son ideales para aplicaciones donde la higiene es importante (ej. impresión de piezas en contacto con alimentos, aunque esto requiere certificaciones adicionales del filamento). No son tan duras como el acero endurecido, por lo que no son la mejor opción para filamentos altamente abrasivos.
- Rubí (Ruby Nozzles): La opción premium y más cara. Combinan un cuerpo de latón o acero con una punta de rubí incrustada. Son extremadamente resistentes al desgaste y permiten imprimir cualquier tipo de filamento, desde los más básicos hasta los más abrasivos y técnicos, manteniendo una excelente conductividad térmica. Su coste es significativamente mayor, pero su durabilidad y rendimiento son inigualables.
Tamaños comunes de nozzle:
- 0.4 mm: Es el estándar de la industria y el más versátil. Ofrece un buen balance entre detalle y velocidad, siendo adecuado para la mayoría de las impresiones generales.
- 0.2 mm / 0.25 mm: Ideales para piezas con mucho detalle y capas muy finas. Pero ojo, porque ralentiza la impresión considerablemente y aumenta la probabilidad de atascos si el filamento no es de alta calidad o si la configuración de retracción no es perfecta.
- 0.6 mm / 0.8 mm o más: Para piezas grandes y rápidas, donde el tiempo de impresión es una prioridad y el nivel de detalle no es tan crítico. Permiten extruir más material por unidad de tiempo, pero sacrificas precisión y la finura de los detalles. Son excelentes para prototipos funcionales o piezas estructurales.
Si estás sufriendo problemas de atasco, te recomiendo revisar nuestro artículo sobre cómo limpiar tu boquilla. Es una de las causas más comunes de fallos en la impresión y un mantenimiento adecuado puede ahorrarte muchos dolores de cabeza.
Cómo elegir el Hotend y Nozzle adecuados
La elección correcta de tu hotend y nozzle no es trivial; depende directamente de tus necesidades de impresión, los materiales que planeas usar y tu presupuesto. No hay una solución única para todos, y en DunaTech hemos visto cómo una mala elección puede frustrar incluso al más experimentado de los makers.
Consideraciones para el Hotend:
- Materiales a imprimir: Si solo vas a usar PLA o PETG a temperaturas moderadas, un hotend con tubo de PTFE interno (como los que vienen de serie en muchas Creality Ender 3 o Anet A8) será suficiente y más económico. Si tu intención es experimentar con ABS, Nylon, policarbonato, o filamentos técnicos que requieren temperaturas por encima de los 240°C, un hotend «All-Metal» es imprescindible. El PTFE se degrada a esas temperaturas, liberando vapores tóxicos y causando atascos.
- Tipo de extrusión: Los sistemas Bowden (extrusor separado del hotend) suelen ser más ligeros y permiten mayores velocidades, pero pueden tener más «stringing» (hilos) y son menos precisos con filamentos flexibles. Los sistemas Direct Drive (extrusor montado directamente sobre el hotend) son excelentes para filamentos flexibles y ofrecen mayor control, pero añaden peso al cabezal de impresión, lo que puede limitar la velocidad máxima.
- Compatibilidad: Asegúrate de que el hotend que elijas sea compatible con tu impresora 3D. Algunos son plug-and-play, mientras que otros pueden requerir adaptadores, soportes impresos en 3D o incluso modificaciones en el firmware.
- Calidad de construcción: Invierte en marcas reputadas. Un hotend de baja calidad puede tener un mal diseño en el heat break, lo que lleva a atascos constantes, o un termistor impreciso, resultando en temperaturas inestables.
Consideraciones para el Nozzle:
- Material del filamento: Como ya mencionamos, para filamentos estándar (PLA, PETG, ABS sin aditivos), el latón es perfecto. Para filamentos abrasivos (fibra de carbono, fibra de vidrio, metal, madera, glow-in-the-dark), el acero endurecido o el rubí son la mejor opción para prolongar la vida útil del nozzle y evitar el desgaste prematuro.
- Nivel de detalle vs. velocidad:
- Nozzles pequeños (0.2-0.3mm): Máximo detalle, capas casi invisibles. Ideal para miniaturas, joyería o piezas estéticas. El tiempo de impresión será significativamente mayor y la probabilidad de atascos, también.
- Nozzles estándar (0.4mm): El equilibrio perfecto. Bueno para la mayoría de las aplicaciones, ofrece un detalle decente y una velocidad razonable.
- Nozzles grandes (0.6-1.0mm): Impresiones muy rápidas, capas gruesas. Ideal para prototipos funcionales, piezas grandes que no requieren mucho detalle, o para reducir drásticamente el tiempo de impresión. La resistencia mecánica de las piezas suele ser mayor debido a la mejor adhesión entre capas.
- Disponibilidad y coste: Los nozzles de latón de 0.4mm son los más baratos y fáciles de encontrar. Los de rubí, por ejemplo, son una inversión considerable, pero pueden ser rentables a largo plazo si imprimes muchos materiales abrasivos.
En mi experiencia, para un usuario promedio que imprime PLA y PETG, un hotend con liner de PTFE y nozzles de latón de 0.4mm es un excelente punto de partida. Si empiezas a explorar materiales más avanzados o filamentos con aditivos, la actualización a un hotend All-Metal y nozzles de acero endurecido se vuelve casi una necesidad.
Mantenimiento y Cuidado del Hotend y Nozzle
Un mantenimiento adecuado es clave para prolongar la vida útil de tu hotend y nozzle, y para asegurar impresiones consistentes y de alta calidad. En DunaTech, hemos comprobado que la mayoría de los problemas de extrusión se pueden prevenir con una rutina de cuidado sencilla pero efectiva.
Limpieza regular del Nozzle:
El nozzle es propenso a acumular residuos de filamento quemado o carbonizado, especialmente después de cambiar de material o si la temperatura ha sido demasiado alta. Esto puede causar atascos parciales o completos, afectando la calidad de la impresión.
- Método de «cold pull» o «atomic pull»: Es una técnica muy efectiva para limpiar el interior del nozzle. Consiste en calentar el hotend a la temperatura de impresión del filamento que estaba causando el problema, luego bajar la temperatura unos 50-70°C (dependiendo del filamento) y, cuando el filamento aún está blando pero no líquido, tirar de él rápidamente. Esto arrastra cualquier residuo pegado a las paredes internas del nozzle.
- Agujas de limpieza: Para atascos más persistentes, especialmente en nozzles pequeños, puedes usar agujas de limpieza de 0.2mm o 0.4mm. Calienta el hotend a su temperatura de impresión y empuja suavemente la aguja por el orificio del nozzle para desalojar cualquier obstrucción.
- Cepillo de latón: Para limpiar el exterior del nozzle y el bloque calefactor de cualquier residuo de plástico que pueda haberse pegado. Hazlo con el hotend caliente (¡con cuidado de no quemarte!) para que el plástico sea más fácil de remover.
Reemplazo del Nozzle:
Los nozzles, especialmente los de latón, son consumibles y se desgastan con el tiempo. Un nozzle desgastado puede causar impresiones inconsistentes, líneas más gruesas de lo esperado o una mala adhesión entre capas.
- Frecuencia: Para nozzles de latón con filamentos no abrasivos, un cambio cada 150-300 horas de impresión es una buena práctica. Si usas filamentos abrasivos, incluso los nozzles de acero endurecido pueden necesitar ser reemplazados cada pocas semanas o meses, dependiendo del uso.
- Procedimiento: Siempre cambia el nozzle con el hotend caliente (a temperatura de impresión). Esto asegura que cualquier filamento residual esté blando y no ofrezca resistencia. Utiliza una llave de vaso para aflojar el nozzle viejo y enrosca el nuevo, apretándolo firmemente pero sin excederte para no dañar las roscas. Asegúrate de que el nozzle esté bien asentado contra el heat break para evitar fugas de filamento.
Cuidado del Hotend:
- Verificación del tubo de PTFE: Si tienes un hotend con liner de PTFE, verifica periódicamente que el tubo no esté quemado o deformado en su extremo inferior. Un PTFE dañado es una causa común de atascos. Córtalo recto y asegúrate de que haga contacto perfecto con el nozzle.
- Ajuste de tornillos: Revisa que los tornillos que sujetan el bloque calefactor, el termistor y el cartucho calefactor estén bien ajustados. Vibraciones constantes pueden aflojarlos.
- Limpieza del disipador y ventilador: Asegúrate de que el disipador de calor no esté obstruido por polvo o filamento, y que el ventilador del hotend funcione correctamente. Una mala disipación de calor puede llevar a «heat creep» y atascos.
Adoptar estas prácticas de mantenimiento te ayudará a evitar la mayoría de los problemas relacionados con la extrusión y a disfrutar de una experiencia de impresión 3D mucho más fluida y exitosa.
Problemas comunes y cómo solucionarlos
Incluso con el mejor hotend y nozzle, pueden surgir problemas. Aquí te detallo los fallos más frecuentes que hemos encontrado en DunaTech y cómo abordarlos, basándome en nuestra experiencia práctica.
Atascos frecuentes (Clogging):
Este es, con diferencia, el problema más común. Ocurre cuando el filamento no fluye correctamente por el nozzle, interrumpiendo la extrusión.
- Síntomas: No sale filamento, el extrusor hace «clack» (salta pasos), la impresión se detiene a mitad de camino, o el filamento sale muy fino e inconsistente.
- Causas:
- Filamento de baja calidad o húmedo: Las impurezas o la humedad en el filamento pueden causar burbujas de vapor o obstrucciones.
- Temperatura de impresión incorrecta: Demasiado baja para el filamento, o demasiado alta causando que el filamento se queme y carbonice dentro del nozzle.
- Heat Creep: El calor sube demasiado por el heat break, ablandando el filamento antes de tiempo y causando que se hinche y se atasque. Esto suele ser por un ventilador del hotend ineficiente o un disipador sucio.
- Retracciones excesivas o demasiado rápidas: Pueden deformar el filamento dentro del hotend, creando un tapón.
- Nozzle desgastado o sucio: Residuos acumulados o un orificio deformado.
- Tubo de PTFE dañado: Si el liner de PTFE está quemado o mal cortado, puede crear un espacio donde el filamento se expande.
- Solución:
- Usa un kit de limpieza de boquillas o agujas para desobstruir el nozzle.
- Realiza un «cold pull» para limpiar el interior del hotend.
- Cambia el filamento por uno de mejor calidad y asegúrate de almacenarlo en un lugar seco. Considera un secador de filamento si vives en un clima húmedo.
- Ajusta la temperatura de impresión según las recomendaciones del fabricante del filamento.
- Verifica el ventilador del hotend y limpia el disipador.
- Optimiza la configuración de retracción (distancia y velocidad) en tu slicer.
- Reemplaza el nozzle si está desgastado.
- Inspecciona y reemplaza el tubo de PTFE si está dañado o mal asentado.
Fallos por temperatura inestable (Thermal Runaway):
Un control de temperatura deficiente puede arruinar tus impresiones y, en casos extremos, ser un riesgo de seguridad.
- Síntomas: La temperatura del hotend fluctúa salvajemente, no alcanza la temperatura objetivo, o la impresora muestra errores de «Thermal Runaway».
- Causas:
- Termistor defectuoso o mal conectado: El sensor no mide correctamente la temperatura.
- Cartucho calefactor defectuoso: No genera el calor suficiente o de forma constante.
- Cableado suelto o dañado: Conexiones intermitentes al termistor o al cartucho calefactor.
- Ventilador de capa soplando directamente sobre el bloque calefactor: Enfría el bloque de forma no deseada.
- Solución:
- Reemplaza el termistor si sospechas que está defectuoso. Asegúrate de que esté bien sujeto al bloque calefactor.
- Verifica todas las conexiones del termistor y del cartucho calefactor a la placa base y al hotend.
- Asegúrate de que el cartucho calefactor esté bien insertado en el bloque.
- Revisa la dirección del flujo de aire del ventilador de capa para que no enfríe el hotend directamente.
Desgaste del nozzle:
Si usas filamentos abrasivos, el desgaste del nozzle es inevitable, pero se puede gestionar.
- Síntomas: El orificio del nozzle se agranda, las paredes de las impresiones son más gruesas de lo esperado, la calidad de la superficie disminuye, o las capas no se adhieren bien.
- Causas: Impresión frecuente con filamentos que contienen partículas duras (fibra de carbono, fibra de vidrio, metal, madera, glow-in-the-dark).
- Solución:
- Cambia a un nozzle de acero endurecido o rubí. Aunque son más caros inicialmente, su durabilidad compensa el coste si imprimes mucho con estos materiales.
- Mantén un stock de nozzles de repuesto, especialmente si usas los de latón.
La clave para solucionar estos problemas es la observación y la paciencia. Un buen diagnóstico te ahorrará tiempo y filamento. En DunaTech, siempre recomendamos empezar por lo más sencillo y evidente antes de pasar a componentes más complejos.
Preguntas frecuentes
¿Cuándo debo cambiar el nozzle de mi impresora 3D?
En DunaTech, después de probar diferentes materiales, recomiendo cambiar el nozzle si notas inconsistencias en el flujo, si el diámetro de tus impresiones es mayor de lo esperado, o si estás trabajando con filamentos abrasivos. En promedio, un nozzle estándar de latón debería durar unas 150-300 horas de impresión con filamentos no abrasivos. Con filamentos abrasivos, la vida útil se reduce drásticamente, pudiendo ser solo de unas pocas decenas de horas. La inspección visual es clave: si el orificio parece ovalado o agrandado, es hora de cambiarlo.
¿Qué temperatura debo usar para filamentos como ABS o Nylon?
Para ABS, en nuestras pruebas, lo ideal es mantener el hotend entre 230-250 °C. Para Nylon, las temperaturas suelen ser más altas, entre 240-260 °C. Es crucial consultar siempre las recomendaciones del fabricante del filamento, ya que pueden variar. Además, para estos materiales, es indispensable usar una cama caliente (80-110 °C) y, preferiblemente, un recinto cerrado para evitar el «warping» y mejorar la adhesión entre capas.
¿Puedo usar un hotend All-Metal en mi impresora barata como una Ender 3?
Sí, es posible y una mejora muy popular. Sin embargo, ten en cuenta que puede requerir modificaciones en el firmware para ajustar las temperaturas máximas y activar la protección térmica (PID tuning). Además, algunas impresoras económicas tienen fuentes de alimentación que, aunque suelen ser suficientes, es bueno verificar que puedan soportar el consumo adicional si también actualizas otros componentes. La principal ventaja será poder imprimir materiales de alta temperatura sin degradar el PTFE.
¿Cómo puedo saber si mi hotend tiene «heat creep»?
El «heat creep» se manifiesta cuando el filamento se ablanda y se atasca en la parte fría del hotend, antes de llegar al bloque calefactor. Los síntomas incluyen atascos recurrentes, especialmente después de un tiempo de impresión, y la dificultad de cargar o descargar el filamento. Puedes confirmarlo desmontando el hotend y buscando filamento deformado o hinchado en el heat break. La solución suele pasar por mejorar la refrigeración del disipador o asegurar que el tubo de PTFE esté bien asentado y sin huecos.
Conclusión
El hotend y el nozzle son, sin duda, los componentes más críticos y activos de la extrusión en cualquier impresora 3D FDM. Mientras el hotend se encarga de calentar y fundir el filamento con precisión, el nozzle define la forma en que este se deposita capa por capa, determinando la calidad y el detalle de tu impresión. Elegir el tipo correcto de hotend y nozzle, y mantenerlos en óptimas condiciones, puede marcar la diferencia entre una impresión exitosa y una pieza defectuosa, o incluso entre una experiencia de impresión frustrante y una gratificante.
Te animamos a considerar el material del nozzle según los filamentos que uses, y el tamaño según el equilibrio deseado entre detalle y velocidad. Si utilizas filamentos abrasivos, prioriza boquillas resistentes como las de acero endurecido o rubí. Y lo más importante: asegúrate de mantener tu sistema limpio y en óptimas condiciones para evitar problemas comunes como atascos y fluctuaciones de temperatura. Con las mejoras adecuadas, un mantenimiento regular y un poco de conocimiento sobre estos componentes vitales, tu impresora 3D funcionará como un reloj suizo, permitiéndote dar vida a tus diseños con la máxima fiabilidad y calidad.
— El equipo de DunaTech
